TD 470-33Y
TD 470-33Y
Téléchargements
- 4 entrées de câble M 20 x 1.5
- Boîtier métallique
- 6 Contacts
- 130 mm x 194 mm x 64 mm ( composant de base)
- Tête de manœuvre réglable de 4 x 90º
- Actionneur réglable de 360° en continu
- L'actionneur peut être retourné de 180° sur l'axe
- Dans l'exécution hautes températures, possibilité d'installer le galet dans deux positions différentes sur l'axe
Exemple de commande
| Désignation de type du produit |
TD 470-33Y |
| Référence d’article (n° de commande) |
101059640 |
| EAN (European Article Number) |
4030661418124 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| Numéro eCl@ss, version 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Homologations - Règlementations
| Certificats |
INMETRO |
Caractéristiques globales
| Règlementations |
EN IEC 60947-5-1 |
| Mode d’action |
mécanique |
| Forme du poussoir |
galet |
| Matériau du boîtier |
Fonte grise, galvanisée |
| Matériau du revêtement du boîtier |
laquée |
| Poids brut |
3.130 g |
Données générales - Caractéristiques
| Nombre de contacts NF |
3 |
| Nombre de contacts NO |
3 |
Données mécaniques
| Actionneur |
tête rotatif à levier à galet |
| Matériau du galet |
Plastique |
| Durée de vie mécanique, min. |
10.000.000 manœuvres |
| Angle d'attaque, à gauche |
30 ° |
| Angle d'attaque, à droite |
30 ° |
| Course d'ouverture des contacts |
max. 2 x 6 mm |
| Vitesse d'attaque, min. |
1 mm/min |
| Vitesse d'attaque, max. |
3 m/s |
| Remarque (vitesse d'attaque) |
Vitesse d'attaque pour un angle d'attaque vertical sur le poussoir |
Données mécaniques – technique de connexion
| Connecteur de raccordement |
Raccord fileté M20 x 1.5 |
| Section du câble, min. |
1,5 mm² |
| Section du câble, max. |
2,5 mm² |
| Remarque (section du câble) |
Toutes les indications relatives à la section du câble sont embouts compris. |
| Section des conducteurs |
13 AWG |
Données mécaniques - Dimensions
| Longueur du capteur |
64 mm |
| Largeur du capteur |
130 mm |
| Hauteur du capteur |
332 mm |
| Largeur du galet |
9 mm |
| Diamètre du galet |
36 mm |
Conditions ambiantes
| Etanchéité |
IP65 |
| Ambient temperature |
-30 ... +90 °C |
Conditions ambiantes - Valeur d'isolation
| Tension assignée d'isolement |
400 V |
Données électriques
| Courant nominal thermique |
16 A |
| Catégorie d'utilisation: AC-15 |
400 VAC |
| Catégorie d'utilisation: AC-15 |
4 A |
| Elément de commutation |
Contact NO, contact NF |
| Remarque (elément de commutation) |
avec double rupture |
| Principe de commutation |
contacts à action dépendante |
| Matériau des contacts, électriques |
Argent |
Filtre de langue
Fiches techniques
Mode d'emploi et déclaration de conformité
Certificat DNV-GL
Télécharger la dernière version d'Adobe Reader

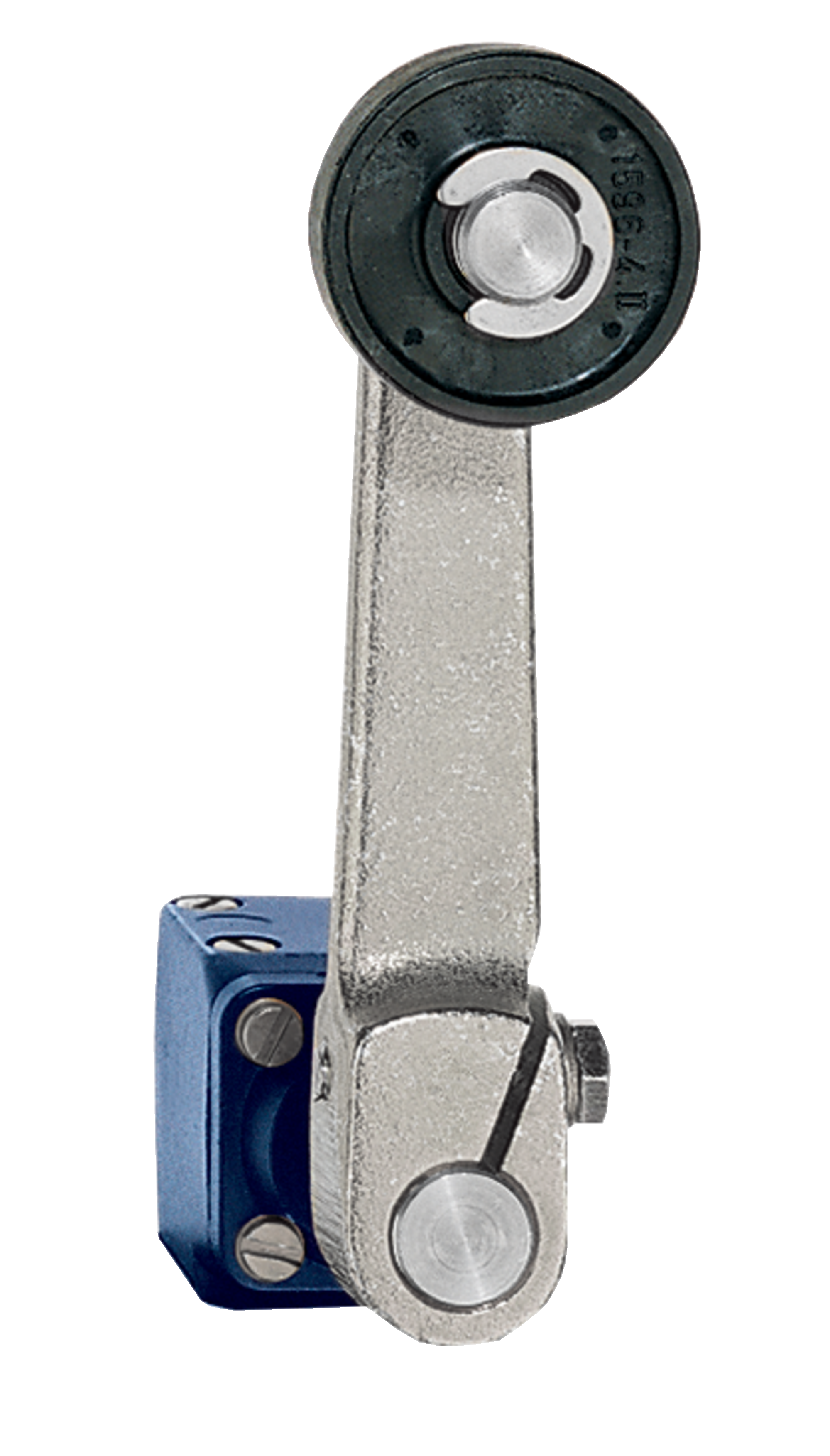

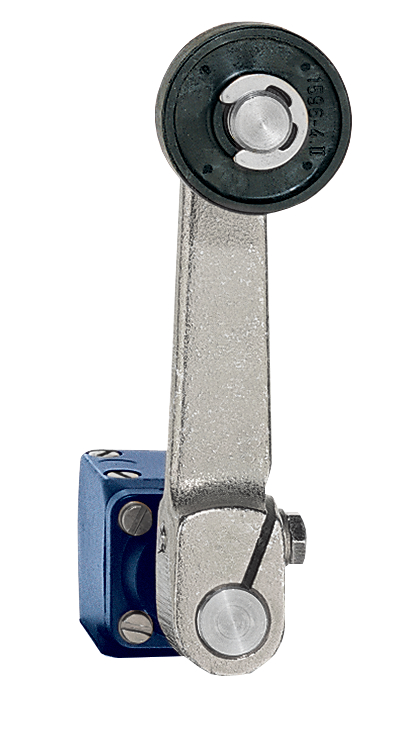

Photo du produit (photo individuelle de catalogue)
ID: bt441f09
| 63,1 kB | .png | 74.083 x 129.822 mm - 210 x 368 px - 72 dpi
| 159,1 kB | .jpg | 147.108 x 257.88100000000003 mm - 417 x 731 px - 72 dpi
| 33,9 kB | .jpg | 70.556 x 123.47200000000001 mm - 200 x 350 px - 72 dpi
| 26,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 5,5 MB | .png | 166.47400000000002 x 291.892 mm - 1999 x 3505 px - 305 dpi

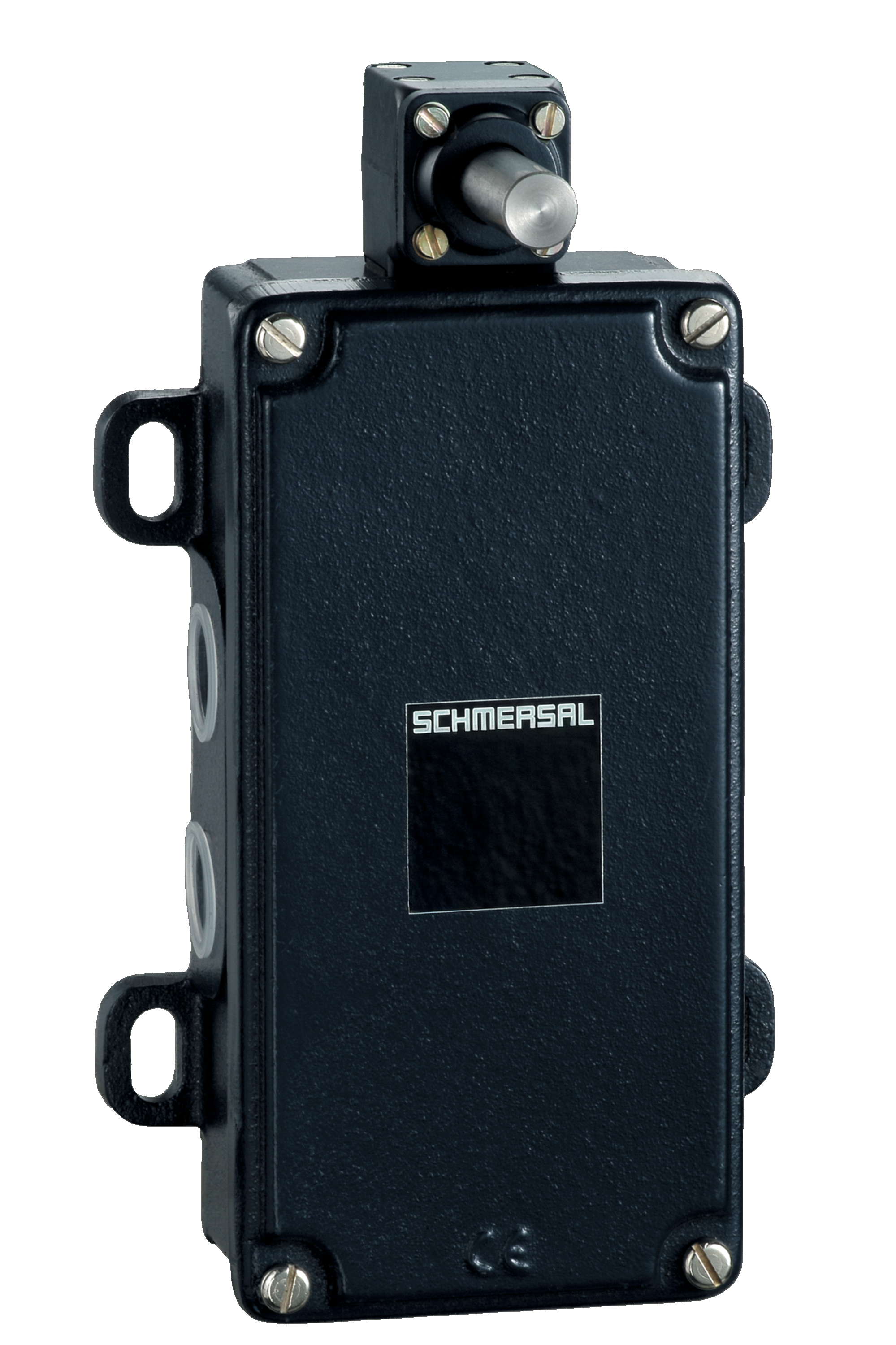

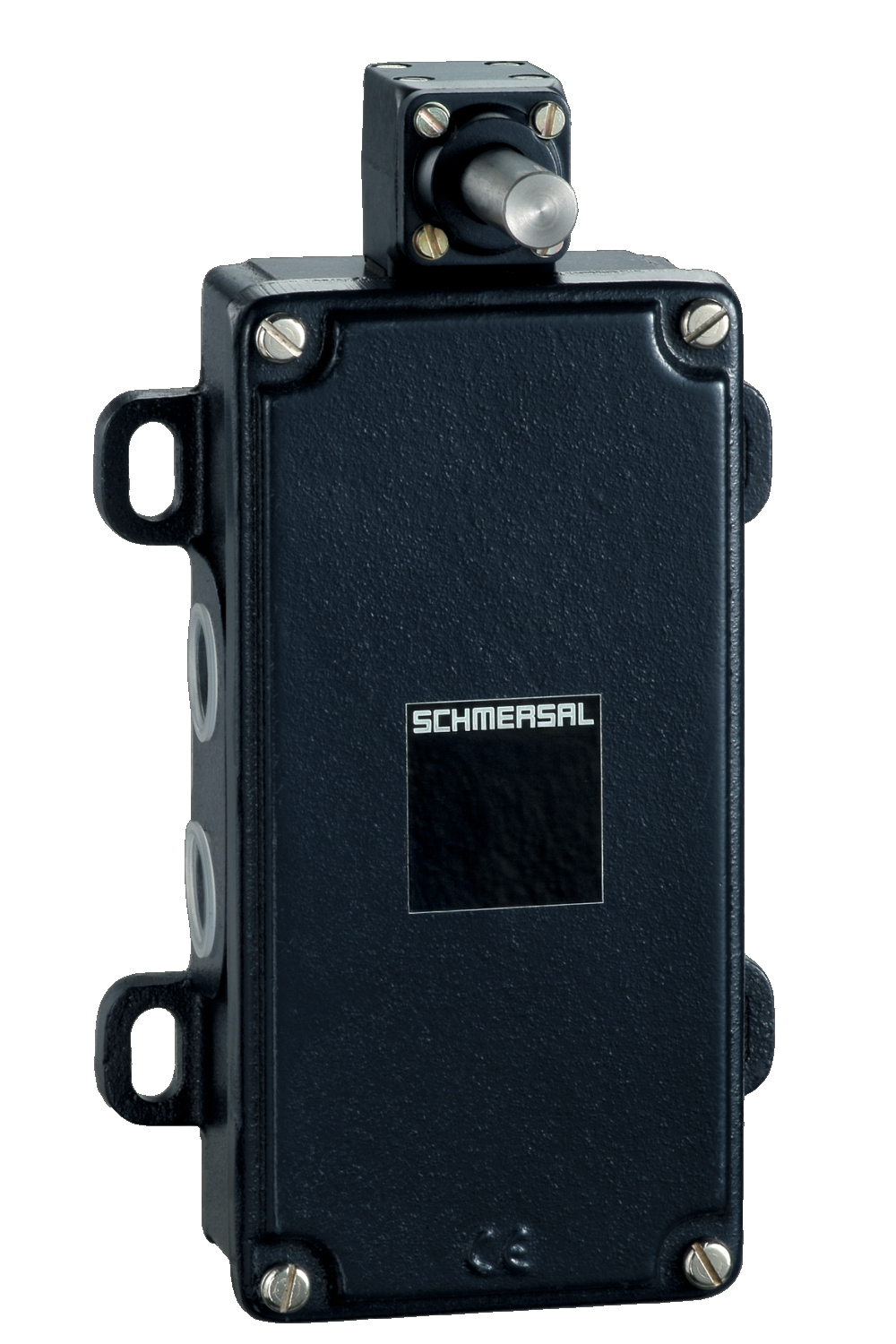

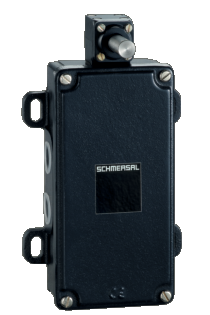

Photo du produit (photo individuelle de catalogue)
ID: kt-47f01
| 666,6 kB | .jpg | 352.778 x 529.167 mm - 1000 x 1500 px - 72 dpi
| 77,1 kB | .png | 74.083 x 111.125 mm - 210 x 315 px - 72 dpi
| 34,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 91,4 kB | .jpg | 282.22200000000004 x 423.333 mm - 800 x 1200 px - 72 dpi
| 6,4 MB | .png | 169.249 x 254 mm - 1999 x 3000 px - 300 dpi
| 41,2 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 px - 72 dpi

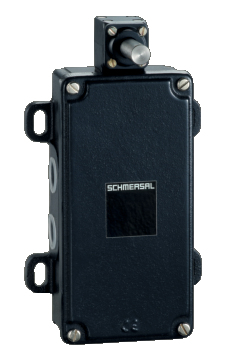

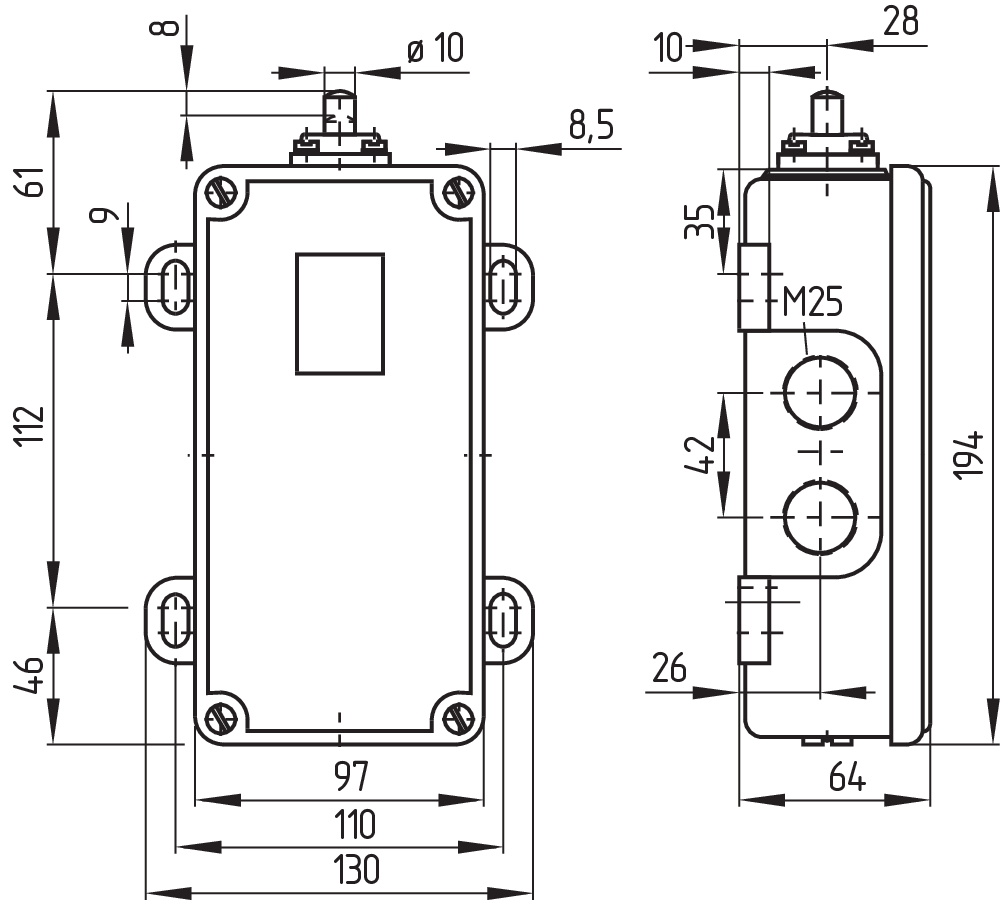

Plan d'encombrement composant de base

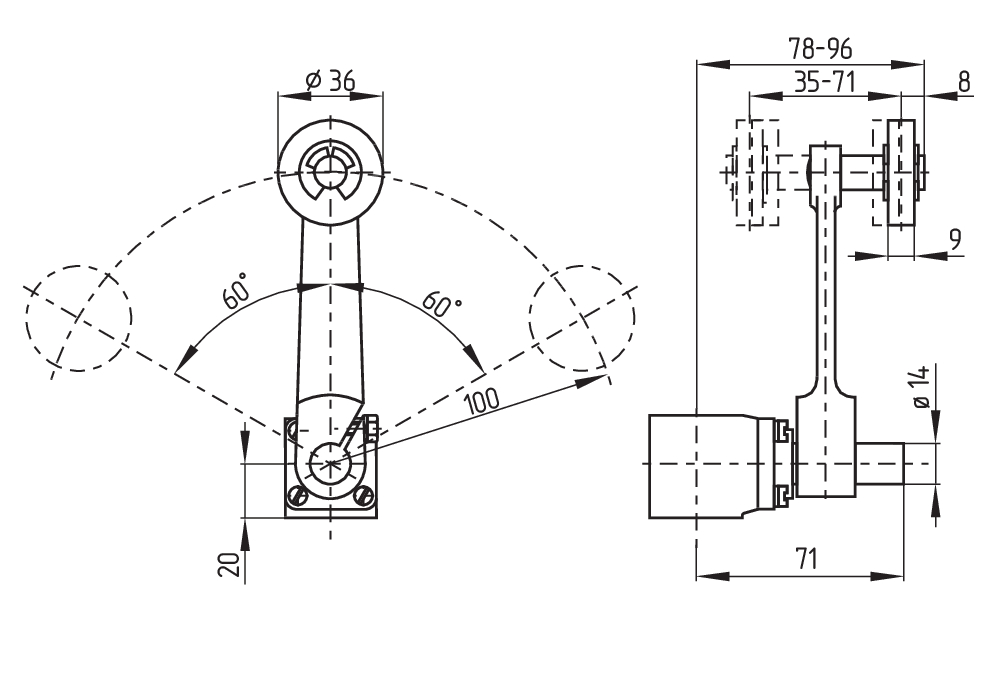

Plan d'encombrement actionneur
Principe de fonctionnement
Schmersal France SAS, BP 18, 38181 Seyssins Cedex
Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
Generated at: 17/04/2026 12:25
