SSB-RH-NG-1-O-S-V01

Numéro d'article: 103038397
SSB-RH-NG-1-O-S-V01

Téléchargements

ePLAN Données
CADENAS Données CAO
SISTEMA Données

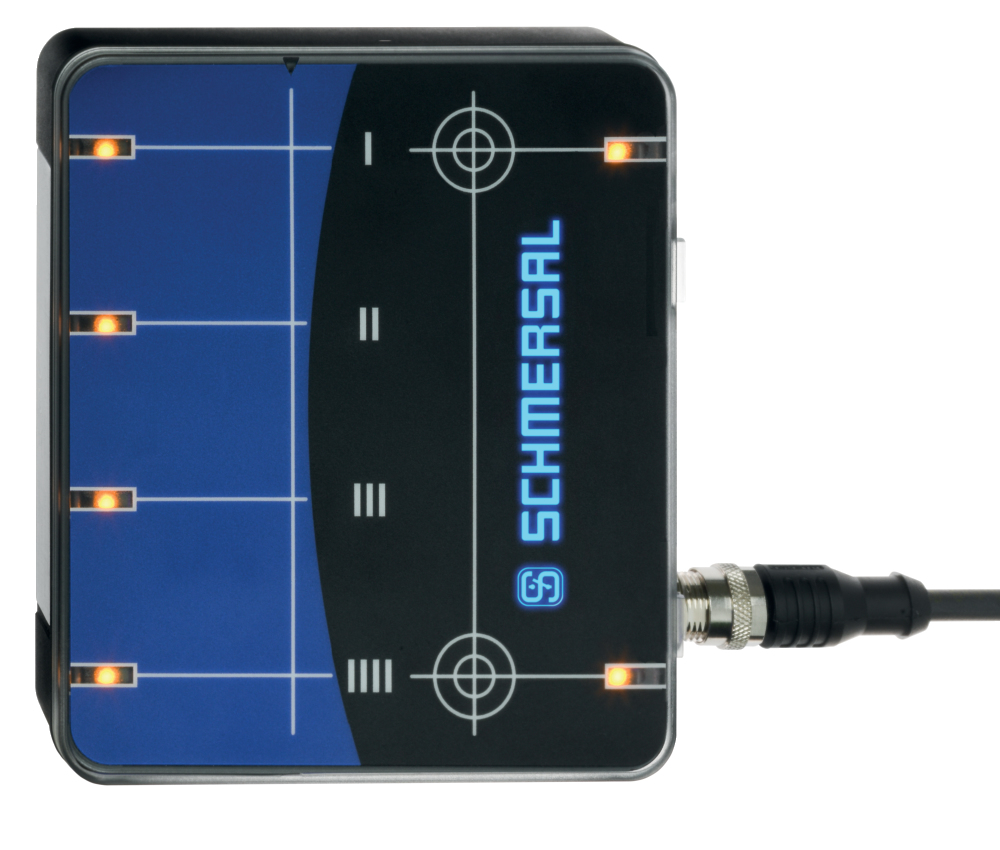

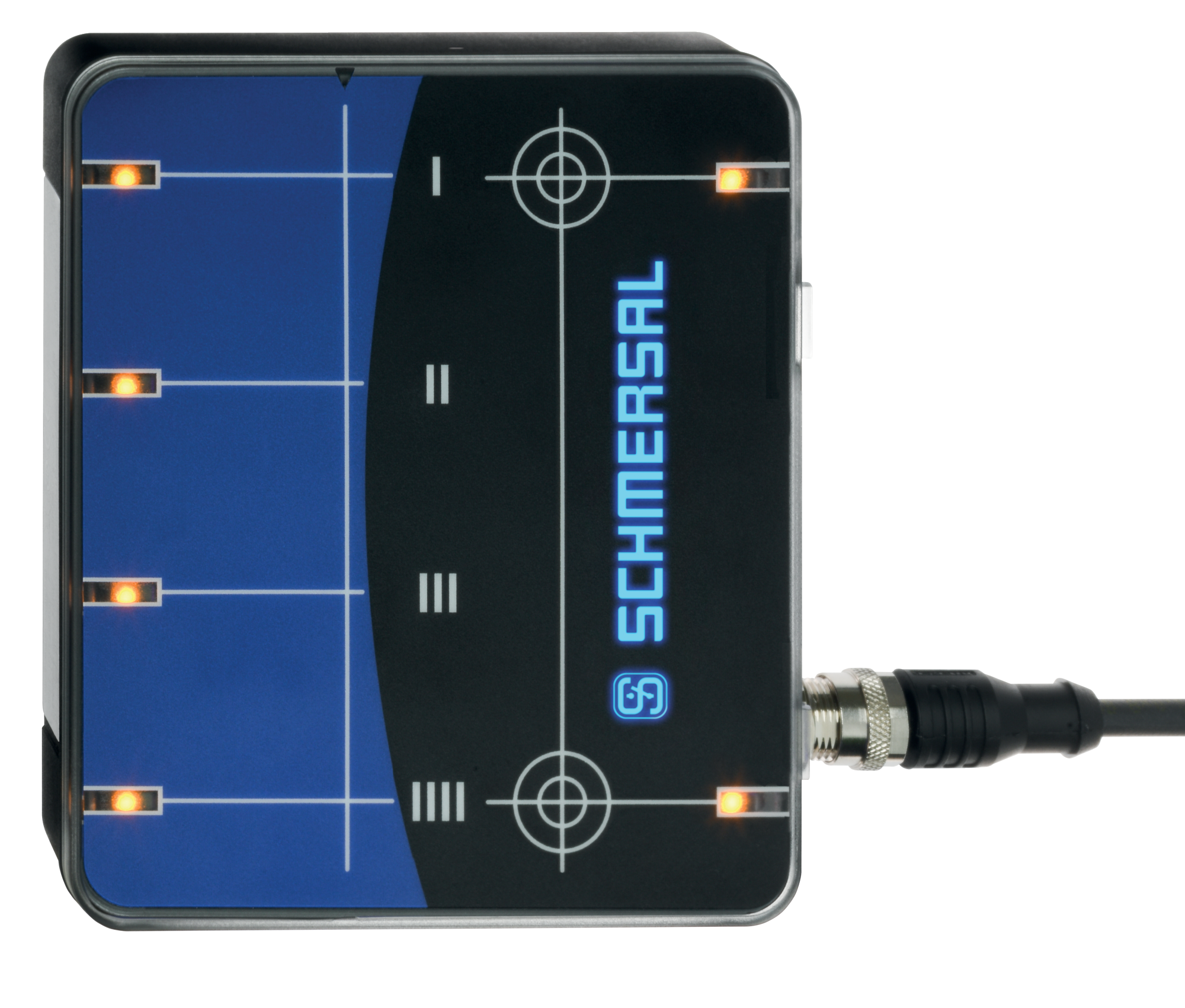

  • Boîtier capteur à piste magnétique
  • 4 pistes, dont 2 avec technologie de capteur angulaire extrêmement précise
  • Approche du capteur angulaire avec indicateur de préalerte
  • Sauvegarde des signaux sans entretien et commutation en cas de panne de courant
  • Indication grand angle par LED de la piste
  • 4 pistes, 2 en option pour un positionnement précis
  • en option pistes de positionnement précis avec indication de préalerte

Exemple de commande

Désignation de type du produit

SSB-RH-NG-1-O-S-V01
Référence d’article (n° de commande)

103038397
EAN (European Article Number)

4030661566436
eCl@ss number, version 12.0

27-27-43-02
eCl@ss number, version 11.0

27-27-01-05
Numéro eCl@ss, version 9.0

27-27-01-05
ETIM number, version 7.0

EC002544
ETIM number, version 6.0

EC002544

Homologations - Règlementations

Certificats

cULus

Caractéristiques globales

Mode d’action

magnétique
Matériau du boîtier

Plastique, renforcé de fibres de verre
Matériau du couvercle

Polycarbonate
Poids brut

314 g

Données générales - Caractéristiques

Maintien

Oui
Utilisable pour ascenseurs

Oui
Nombre de LEDs

7
Nombre de contacts bistables

4
Nombre de sorties de signalisation

4

Données mécaniques

Plan d'actionnement

côté avant
Actionneur

Aimant
Durée de vie mécanique, min.

1.000.000.000 manœuvres
Distance minimale entre les appareils

50 mm
Actionnement de direction

On when driving over with north magnet in driving direction
Vitesse d'attaque, max.

9 m/s
Fixation

à l'arrière avec 2 boulons filetés
Exécution des vis de fixation

2x M4
Tightening torque of the fixing screws, minimum

2 Nm
Couple de serrage pour les vis de fixation, max.

4 Nm

Mechanical data - Switching distances

Distance de commutation, min.

2 mm
Distance de commutation, max.

15 mm
Note (switching distance)

Empfohlen 7mm
Répétabilité R

0,5 mm

Données mécaniques – technique de connexion

Raccordement (mécanique)

Connecteur: M12, 8 pôles, codage A

Données mécaniques - Connecteur côté A

Connecteur

Male connector, M12
Codage du connecteur

A
Verrouillage du connecteur

Fermeture vissée
Number of pol, side A

8

Données mécaniques - Dimensions

Longueur du capteur

125 mm
Largeur du capteur

110 mm
Hauteur du capteur

24,4 mm

Conditions ambiantes

Etanchéité

IP54

IP65
Ambient temperature

-25 ... +70 °C
Storage and transport temperature

-40 ... +85 °C
Humidité relative, max.

95 %
Remarque (humidité relative)

sans condensation

non givrant
Tenue aux vibrations selon EN 60068-2-6

10…55 Hz, amplitude 1 mm
Tenue aux chocs mécaniques

30 g / 11 ms
Degré de protection

III
Hauteur d'installation autorisée au-dessus de NN, maximum

2.000 m

Conditions ambiantes - Valeur d'isolation

Tension assignée d'isolement

32 VDC
Tension assignée de tenue aux chocs

1 kV
Catégorie de surtension

III
Degré d'encrassement selon IEC/EN 60664-1

3
Degré d'encrassement selon IEC/EN 60947-1

3

Données électriques

Operating voltage

24 VDC +15 % / +10 %
Consommation électrique à 24V, min.

11 mA
Courant hors charge électrique, maximum

40 mA
Rated operating voltage

24 VDC
Courant permanent

1.500 mA
Catégorie d'utilisation DC-12

24 VDC
Catégorie d'utilisation DC-12

0,3 A
Catégorie d'utilisation DC-13

24 VDC
Catégorie d'utilisation DC-13

0,3 A
Puissance commutable, max.

7,2 W
Elément de commutation

contact bistable
Principe de commutation

Technologie Reed et Effet Hall
Temps de rebondissement, max.

0,3 ms
Maximum switching time close (NO)

1 ms
Maximum switching time open (NC)

0,06 ms
Electrical fuse rating, maximum

2 A

Données électriques - Sortie numérique

Courant de sortie, max.

300 mA
Tension, catégorie d'utilisation DC-12

24 VDC
Courant, catégorie d'utilisation DC-12

1,5 A
Tension, catégorie d'utilisation DC-13

24 VDC
Courant, catégorie d'utilisation DC-13

1,5 A

Accessoires

Recommandation (actionneur)

BP 15

BP 15/2
Recommandation (actionneur, dispositifs de commutation pour ascenseurs)

BP 15
