AZ 051 K 08106
AZ 051 K 08106
Téléchargements
- 1 Plan d'actionnement
- sans gouttière de câble
- Boîtier plastique
- Broches de contact dans l'interrupteur
- couvercle transparent
- Auto-nettoyant par la friction des ponts de contact
- Interrupteur à double interruption
- vis de fixation M4 Pozidriv autotaraudant, imperdable/indémontable
- Interrupteur de verrouillage
Exemple de commande
| Désignation de type du produit |
AZ 051 K 08106 |
| Référence d’article (n° de commande) |
101195743 |
| EAN (European Article Number) |
4030661362113 |
| eCl@ss number, version 12.0 |
27-27-06-10 |
| eCl@ss number, version 11.0 |
27-27-06-10 |
| Numéro eCl@ss, version 9.0 |
27-27-06-10 |
| ETIM number, version 7.0 |
EC002592 |
| ETIM number, version 6.0 |
EC002592 |
Homologations - Règlementations
| Certificats |
TÜV cULus |
Caractéristiques globales
| Règlementations |
ASME-A15.5 CAN/CSA-B44.1 EN 81-20 EN 81-50 |
| Matériau du boîtier |
Ultramid renforcée de fibres de verre, auto-extinguible |
| Matériau du couvercle |
Ultramid renforcée de fibres de verre, auto-extinguible |
| Poids brut |
25 g |
Données générales - Caractéristiques
| Utilisable pour ascenseurs |
Oui |
| Nombre de contacts de sécurité |
1 |
Données mécaniques
| Plan d'actionnement |
1 |
| Durée de vie mécanique, min. |
1.000.000 manœuvres |
| Course totale |
5 mm |
| Force d'actionnement |
1,6 N |
| Fixation |
Trous ronds |
Données mécaniques – technique de connexion
| Entrée de câble |
2 x entrée pour conducteur individuel avec cône de raccordement |
| Remarque (entrée de câble) |
Sans conduit de câble |
| Connecteur de raccordement |
Raccord fileté M20 x 1.5 |
| Couple de serrage du raccord électrique, max. |
1,2 Nm |
| remarque |
M4 vis à fente combinées, cf. DIN 7984 avec plaques de serrage auto-ouvrantes |
Données mécaniques - Dimensions
| Largeur |
50 mm |
| Hauteur |
27 mm |
| Profondeur |
16 mm |
Conditions ambiantes
| Etanchéité |
IP00 |
| Ambient temperature |
-30 ... +70 °C |
| Humidité relative, max. |
95 % |
| Remarque (humidité relative) |
sans condensation |
Conditions ambiantes - Valeur d'isolation
| Tension assignée d'isolement |
500 V |
Données électriques
| Courant nominal thermique |
4 A |
| Catégorie d'utilisation: AC-15 |
230 VAC |
| Catégorie d'utilisation: AC-15 |
2 A |
| Catégorie d'utilisation DC-13 |
200 VDC |
| Catégorie d'utilisation DC-13 |
1 A |
| Elément de commutation |
Contact de rupture |
| Principe de commutation |
Contact à pression directe avec friction |
| Matériau des contacts, électriques |
Cu-Rivets argentés |
Inclus dans la livraison
| Inclus dans la livraison |
Actuator must be ordered separately. |
Filtre de langue
Fiches techniques
Mode d'emploi (annexe/guide raccourci)
Déclaration de conformité CE
Certificat UL
Homologation TÜV
Télécharger la dernière version d'Adobe Reader

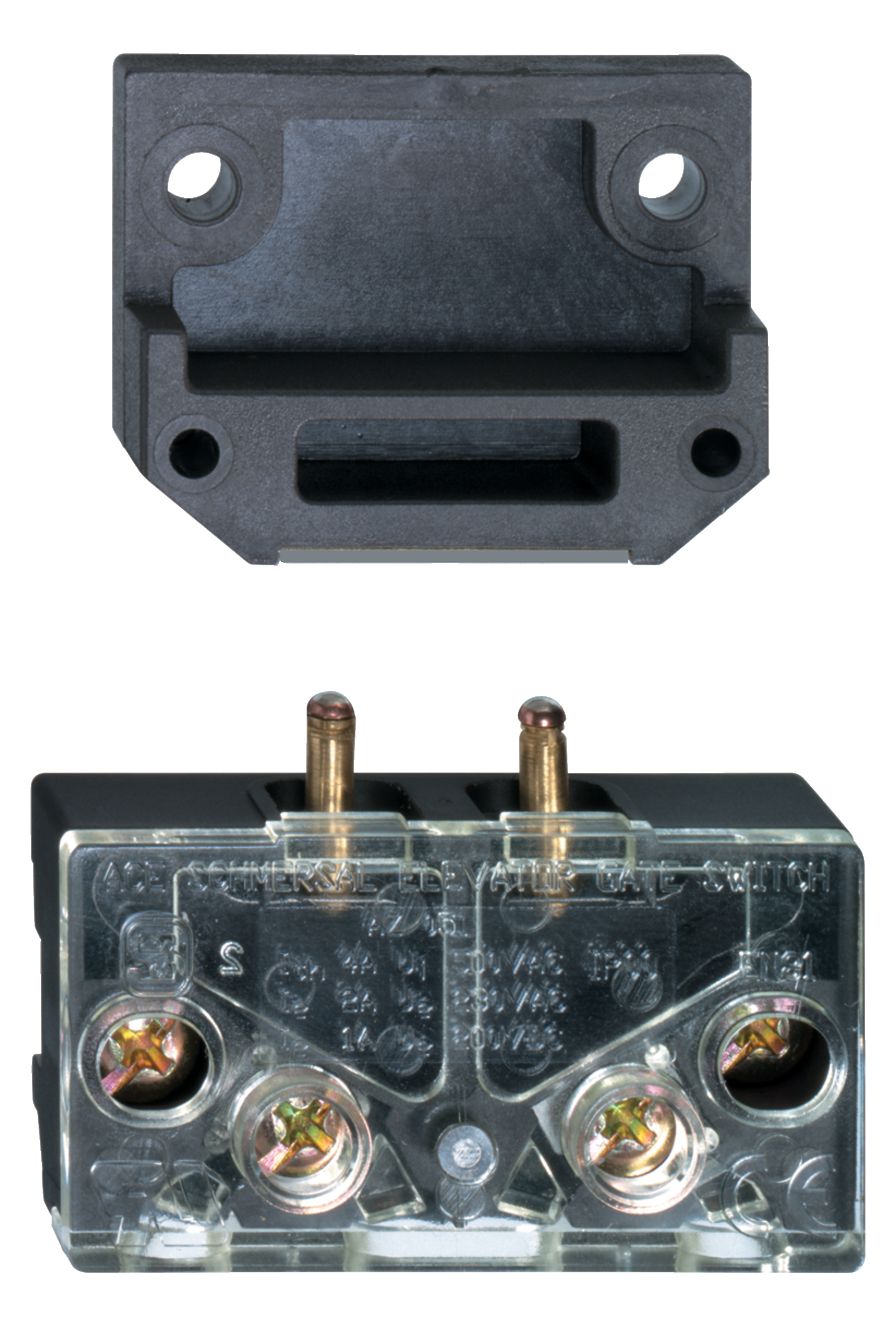

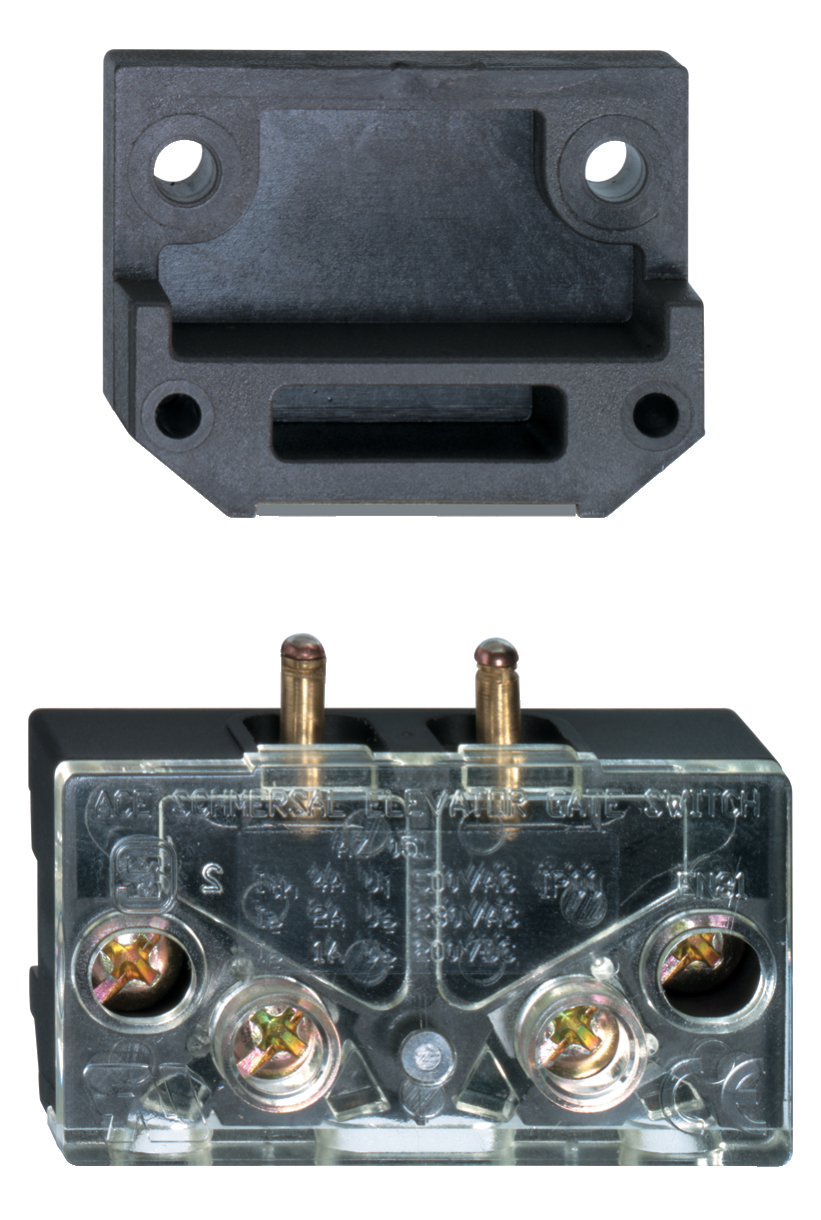

Photo du produit (photo individuelle de catalogue)
ID: kaz51f01
| 738,7 kB | .jpg | 289.63100000000003 x 430.389 mm - 821 x 1220 px - 72 dpi
| 83,3 kB | .png | 74.083 x 110.06700000000001 mm - 210 x 312 px - 72 dpi
| 65,9 kB | .jpg | 83.256 x 123.47200000000001 mm - 236 x 350 px - 72 dpi
| 53,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 8,0 MB | .png | 167.02200000000002 x 248.235 mm - 1999 x 2971 px - 304 dpi

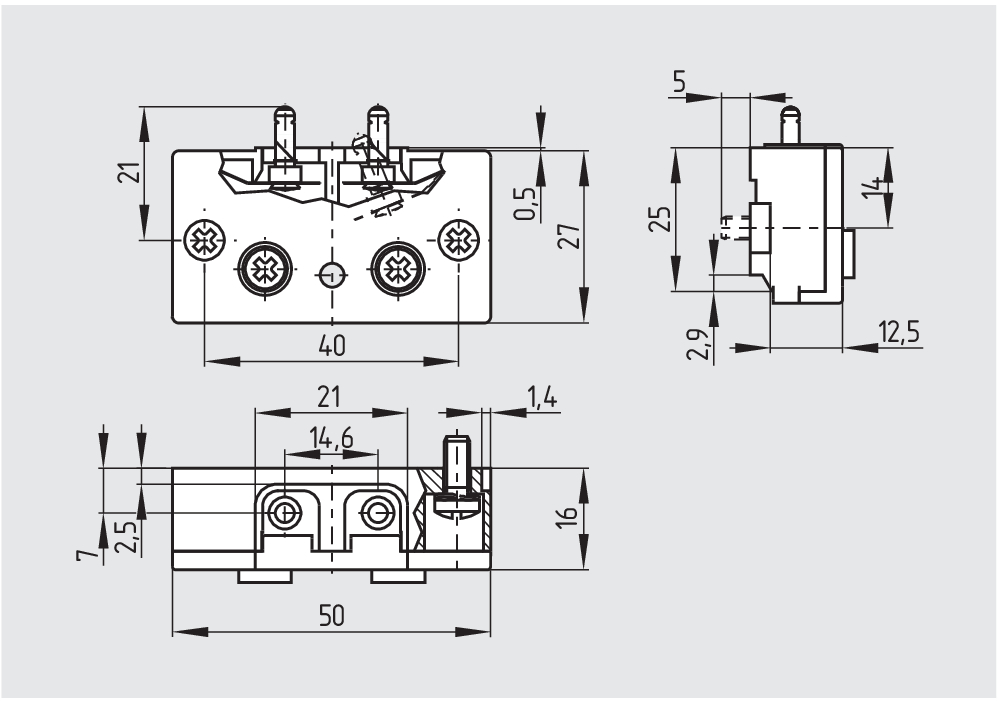

Plan d'encombrement composant de base
Schmersal France SAS, BP 18, 38181 Seyssins Cedex
Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
