IFL 13-390-10YA
IFL 13-390-10YA
Téléchargements
Exemple de commande
| Désignation de type du produit |
IFL 13-390-10YA |
| Référence d’article (n° de commande) |
101116810 |
| EAN (European Article Number) |
4030661047386 |
| eCl@ss number, version 12.0 |
27-27-40-01 |
| eCl@ss number, version 11.0 |
27-27-01-01 |
| Numéro eCl@ss, version 9.0 |
27-27-01-01 |
| ETIM number, version 7.0 |
EC002714 |
| ETIM number, version 6.0 |
EC002714 |
Caractéristiques globales
| Règlementations |
DIN VDE 0660-208 EN IEC 60947-5-2 |
| Modèle de boîtier |
Bloc |
| Conditions de montage (mécaniques) |
affleuré |
| Matériau du boîtier |
Plastique |
| Surface active |
Plastique |
| Poids brut |
2.525 g |
Données générales - Caractéristiques
| Afficheur intégré, état |
Non |
Mechanical data - Switching distances
| Distance de commutation |
13 mm |
| Note (switching distance) |
All switching distances in accordance EN IEC 60947-5-2 |
Données mécaniques – technique de connexion
| Longueur du câble |
2 m |
| Connecteur de raccordement |
Screw terminals PG21 |
| Section du câble, max. |
2 x 4 mm² |
Données mécaniques - Dimensions
| Longueur du capteur |
204 mm |
| Largeur du capteur |
150 mm |
| Hauteur du capteur |
90 mm |
Conditions ambiantes
| Etanchéité |
IP65 |
| Ambient temperature |
-25 ... +70 °C |
| Tenue aux vibrations selon EN 60068-2-6 |
10…55 Hz, amplitude 1 mm |
| Tenue aux chocs mécaniques |
30 g / 11 ms |
| Degré de protection |
II |
Conditions ambiantes - Valeur d'isolation
| Tension assignée de tenue aux chocs |
4 kV |
Données électriques
| Operating voltage |
15 ... 250 VAC |
| Type of voltage range |
AC DC |
| Courant de service, min. |
5 mA |
| Rated operating voltage |
15 ... 250 VAC |
| Courant permanent |
300 mA |
| Elément de commutation |
Contact NO |
| Circuit de protection intégré |
protection contre les charges inductives parasitaires Protection contre l'inversion de la polarité |
| Fréquence de commutation, env. |
15 Hz |
Données électriques - Sortie numérique
| Chute de tension Ud, max. |
4 V |
| Courant en cas de chute de tension Ud |
0,3 A |
| Exécution |
bifilaire |
| Courant restant |
0,5 mA |
Remarque
| Remarque (en général) |
Cable routing optionally at the rear or side. |

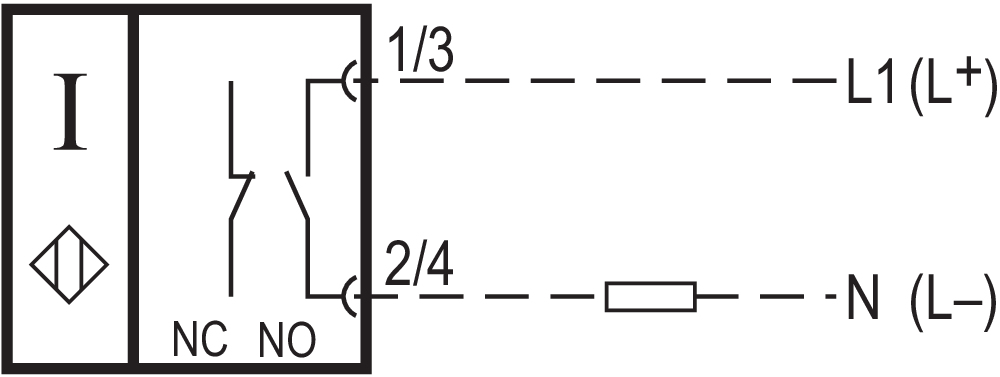

Surveillance du verrouillage Selon ISO 14119
contact NF à manoeuvre positive d'ouverture
actionné
non actionné
contact NO
contact NF
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
