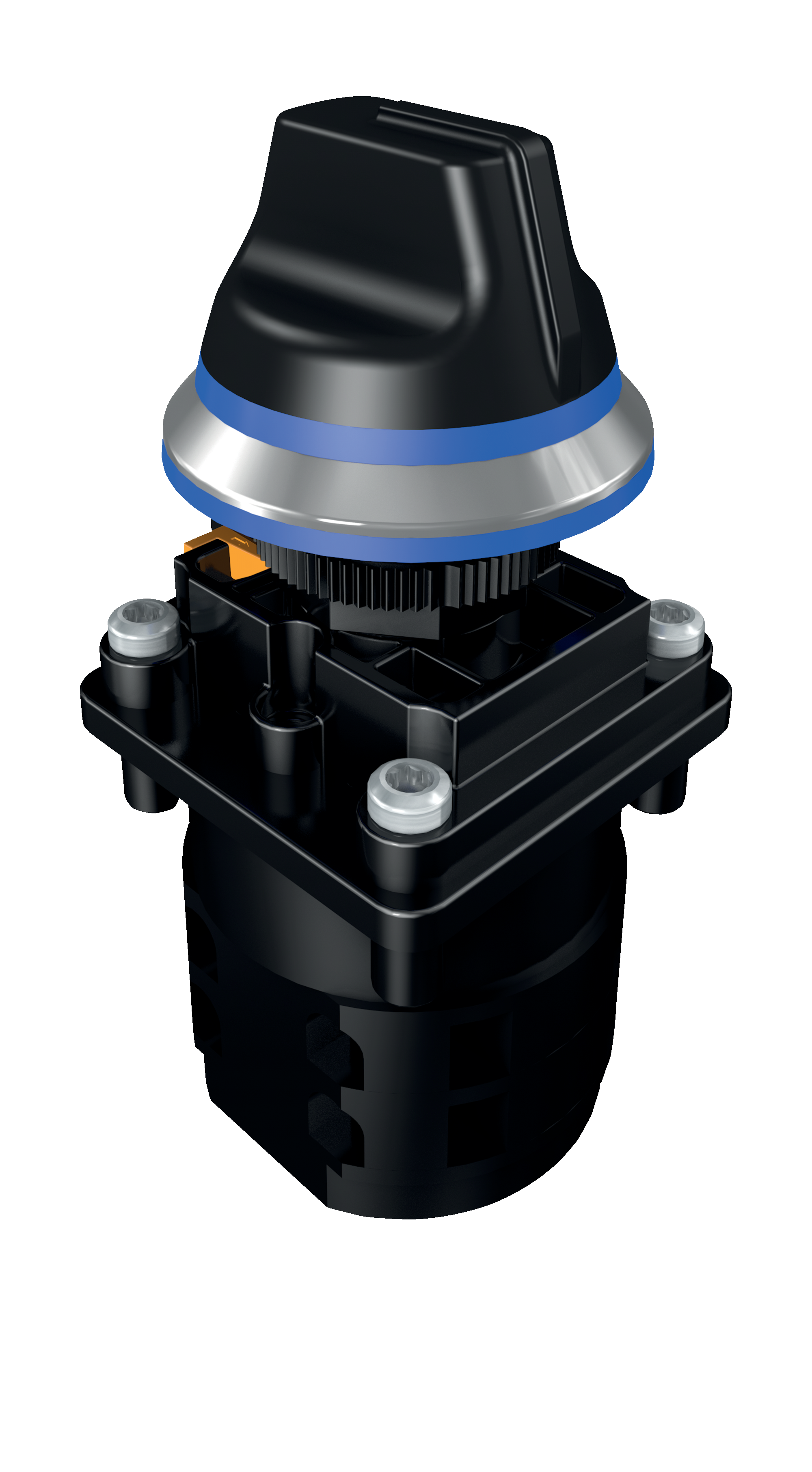

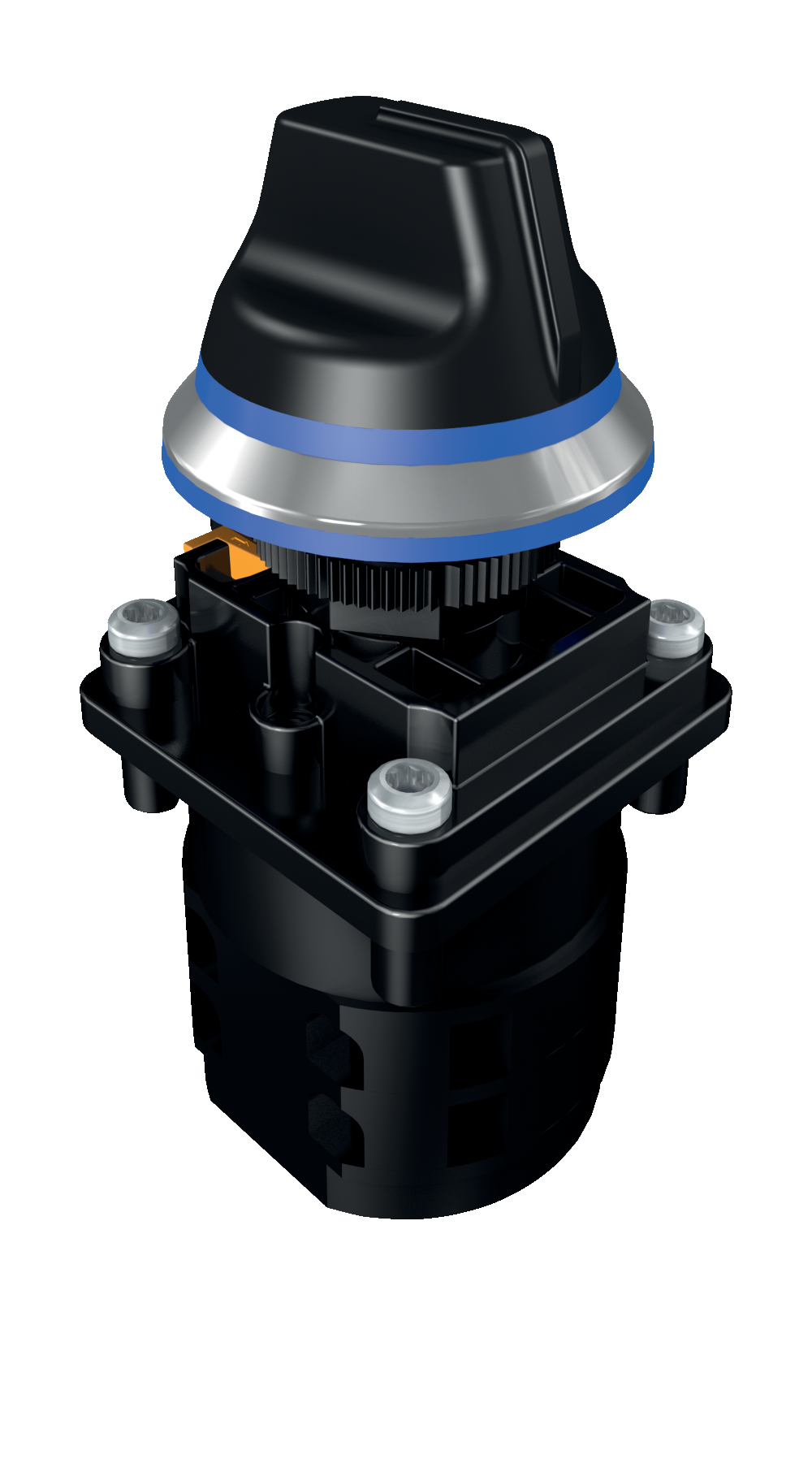

HWSE2-BL-SW

Numéro d'article: 103041123
HWSE2-BL-SW

Téléchargements

ePLAN Données
CADENAS Données CAO
SISTEMA Données
  • Manette courte
  • conception hygiénique
  • jusqu'à 12 positions

Exemple de commande

Désignation de type du produit

HWSE2-BL-SW
Référence d’article (n° de commande)

103041123
EAN (European Article Number)

4030661618067
eCl@ss number, version 12.0

27-37-12-43
eCl@ss number, version 11.0

27-37-12-43
Numéro eCl@ss, version 9.0

27-37-12-43
ETIM number, version 7.0

EC001029
ETIM number, version 6.0

EC001029

Homologations - Règlementations

Certificats

hygiene tested

Caractéristiques globales

Règlementations

EN IEC 60947-5-1

EN IEC 60204-1

ANSI/UL 60947-1

ANSI/UL 60947-4-1A

DIN EN 1672-2

EN 60947

EN 60204
Essais de résistance climatique

DIN IEC 60068-2-78

DIN IEC 60068-2-30
Exécution

Montage sur plaque frontale
Modèle

Ronde
Conditions de montage (mécaniques)

all surfaces min 3° to the horizontal
Manette

court
Type d'obturation

Membrane

Joints labiaux
Matériau de l'anneau frontal

Stainless steel (V4A)
Matériau de la manette

ABS
Couleur de l'anneau frontal

Argent
Couleur de la poignée

Noir
Couleur de la manchette

bleu
Couleur du joint

bleu
Poids brut

190 g

Données générales - Caractéristiques

Disponible avec maintien

Oui
Isolation totale

Oui
Nombre de positions de commutation

2
Anti-torsion protection

Yes

Classification

Durée d'utilisation

20 année(s)

Données mécaniques

Durée de vie mécanique, organes de commande

1.000.000 manœuvres
Angle de commutation

60 °
Fixation

Ecrou central
Couple de serrage pour écrous, max.

4 Nm

Données mécaniques – technique de connexion

Section du câble, min.

1 mm², rigide

1 mm², flexible
Section du câble, max.

2,5 mm², rigide

2,5 mm², flexible
Remarque (section du câble)

Toutes les indications relatives à la section du câble sont embouts compris.
Section des conducteurs

12 AWG
Couple de serrage des bornes

2,5 Nm
Raccordement (mécanique)

Screw terminals

Données mécaniques - Dimensions

Largeur, max.

48 mm
Mounting height

31 mm
Note (Mounting height)

Height in front of the front panel.
Profondeur de montage

64 mm
Remarque (profondeur de montage)

Plus connecteur
Diamètre de l'anneau frontal

45 mm
Longueur de la poignée

26 mm
Mounting diameter

22,3 mm
Epaisseur de la plaque frontale, min.

1,5 mm
Epaisseur de la plaque frontale, max.

6 mm

Conditions ambiantes

Etanchéité

IP67

IP69K
Ambient temperature

+0 ... +80 °C
Humidité relative, max.

93 %
Remarque (humidité relative)

sans condensation

non givrant
Tenue aux vibrations selon EN 60068-2-6

5 g

Tenue aux chocs mécaniques

<50 g (EN 60068-2-27)
Hauteur d'installation autorisée au-dessus de NN, maximum

2.000 m
Ambient temperature, switch element, maximum

open +50 °C

encapsulated +40 °C
Ambient temperature, switch element, minimum

open -25 °C

encapsulated -25 °C

Conditions ambiantes - Valeur d'isolation

Tension assignée de tenue aux chocs

4 kV

Données électriques

Courant nominal thermique

20 A
Rated operating voltage

690 VAC
Courant de court-circuit nominal selon EN 60947-5-1

10.000 A
Principe de commutation

contacts à action dépendante

Données diverses

Remarque (applications)

Boîtier de distribution de sécurité avec E/S décentralisées

Inclus dans la livraison

Remarque (compris dans la livraison, nombre et type)

Scope of delivery with contact carrier SMF-SG
EU Conformity Declaration
Pdf
Déclaration UE de conformité LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Déclaration:Par la présente, nous certifions que les composants identifiés ci-après répondent de par leur conception et leur construction aux exigences des Directives Européennes applicables.
Désignation du composant:Gamme H
Type:voir exemple de commande
Description du composant:Organes de commande et de signalisation au choix comme voyants lumineux, bouton-poussoirs, bouton-poussoir lumineux, coup-de-poing, sélecteurs en liaison avec les éléments de contacts CLP et entraînements pour potentiomètre, sélecteurs à positions multiples et sectionneurs de puissance.
Directives pertinentes:Directive Basse Tension2014/35/EU
 Directive CEM2014/30/EU
 Directive RoHS2011/65/EU
Normes appliquées:EN 60947-5-1:2017 + AC:2020
Représentant autorisé à préparer et composer la documentation technique:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Lieu et date de l'émission:Wuppertal, le 18 juin 2024
 GRA_SIG_ksig-y24
 Signature à l'effet d'engager la société
Philip Schmersal
Président Directeur Général

Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni

Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
