HHS16-BL-SW-4-POL
HHS16-BL-SW-4-POL
- conception hygiénique
- avec serrure fermant à clé
Exemple de commande
| Désignation de type du produit |
HHS16-BL-SW-4-POL |
| Référence d’article (n° de commande) |
103044287 |
| EAN (European Article Number) |
4030661617862 |
| eCl@ss number, version 12.0 |
27-37-14-03 |
| eCl@ss number, version 11.0 |
27-37-14-03 |
| Numéro eCl@ss, version 9.0 |
27-37-14-03 |
| ETIM number, version 7.0 |
EC000216 |
| ETIM number, version 6.0 |
EC000216 |
Homologations - Règlementations
| Certificats |
hygiene tested |
Caractéristiques globales
| Règlementations |
EN IEC 60947-5-1 EN IEC 60204-1 ANSI/UL 60947-1 ANSI/UL 60947-4-1A DIN EN 1672-2 |
| Essais de résistance climatique |
DIN IEC 60068-2-78 DIN IEC 60068-2-30 |
| Exécution |
Montage sur plaque frontale Main switch 16 A |
| Modèle |
Ronde Small marking plate |
| Conditions de montage (mécaniques) |
all surfaces min 3° to the horizontal |
| Manette |
long |
| Type d'obturation |
Membrane Joints labiaux |
| Matériau de la plaque d'identification |
Acier inoxydable (V4A) |
| Matériau de l'étrier |
Acier inoxydable (V4A) |
| Matériau de l'anneau frontal |
Stainless steel (V4A) |
| Matériau de la manette |
ABS |
| Couleur de la plaque d'identification |
Argent |
| Couleur de l'étrier |
Argent |
| Couleur de l'élément de contact |
Noir |
| Couleur de l'anneau frontal |
Argent |
| Couleur de la poignée |
Noir |
| Couleur de la manchette |
bleu |
| Couleur du joint |
bleu |
| Poids brut |
220 g |
Données générales - Caractéristiques
| Position neutre fermant à clé |
Oui |
| Disponible avec maintien |
Oui |
| Nombre de positions de commutation |
1 |
| Number of main contacts |
4 |
| Anti-torsion protection |
Yes |
Classification
| Durée d'utilisation |
20 année(s) |
Données mécaniques
| Réarmement |
Déverrouillage de rotation |
| Position de maintien |
à droite |
| Durée de vie mécanique, min. |
100.000 manœuvres |
| Angle de commutation, droite |
90 ° |
| Fixation |
Ecrou central |
| Couple de serrage pour écrous, max. |
4 Nm |
| Mounting position main contacts |
0° |
Données mécaniques – technique de connexion
| Section du câble, min. |
1 mm², rigide 1 mm², flexible |
| Section du câble, max. |
2,5 mm², rigide 2,5 mm², flexible |
| Remarque (section du câble) |
Toutes les indications relatives à la section du câble sont embouts compris. |
| Section des conducteurs |
12 AWG |
| Couple de serrage des bornes |
2,5 Nm |
| Raccordement (mécanique) |
Screw terminals |
Données mécaniques - Dimensions
| Longueur |
80 mm |
| Largeur |
70 mm |
| Hauteur |
105 mm |
| Mounting height |
32 mm |
| Note (Mounting height) |
Height in front of the front panel. |
| Profondeur de montage |
68 mm |
| Remarque (profondeur de montage) |
Plus connecteur |
| Diamètre de l'anneau frontal |
45 mm |
| Longueur de la poignée |
52,5 mm |
| Mounting diameter |
22,3 mm |
| Epaisseur de la plaque frontale, min. |
1,5 mm |
| Epaisseur de la plaque frontale, max. |
6 mm |
| remarque |
Par boîtier |
Conditions ambiantes
| Etanchéité |
IP67 IP69K |
| Ambient temperature |
+0 ... +80 °C |
| Humidité relative, max. |
93 % |
| Remarque (humidité relative) |
sans condensation non givrant |
| Tenue aux vibrations selon EN 60068-2-6 |
5 g |
| Tenue aux chocs mécaniques |
<50 g (EN 60068-2-27) |
| Hauteur d'installation autorisée au-dessus de NN, maximum |
2.000 m |
| Ambient temperature, switch element, maximum |
open +50 °C encapsulated +40 °C |
| Ambient temperature, switch element, minimum |
open -25 °C encapsulated -25 °C |
Conditions ambiantes - Valeur d'isolation
| Tension assignée de tenue aux chocs |
4 kV |
Données électriques
| Courant nominal thermique |
20 A |
| Rated operating voltage |
690 VAC |
| Courant de court-circuit nominal selon EN 60947-5-1 |
10.000 A |
| Puissance commutable, AC-3 |
5.500 W |
| Puissance commutable, AC-23 |
7.500 W |
| Principe de commutation |
contacts à action dépendante |
Données diverses
| Remarque (applications) |
Boîtier de distribution de sécurité avec E/S décentralisées Boîtier de distribution de sécurité avec E/S décentralisées |
Inclus dans la livraison
| Remarque (compris dans la livraison, nombre et type) |
Scope of delivery with contact carrier SMF-SG without strengthening plate, with marking plate |
Filtre de langue
Fiches techniques
Mode d'emploi et déclaration de conformité
Déclaration du constructeur KAS
Certificat DGUV
Télécharger la dernière version d'Adobe Reader

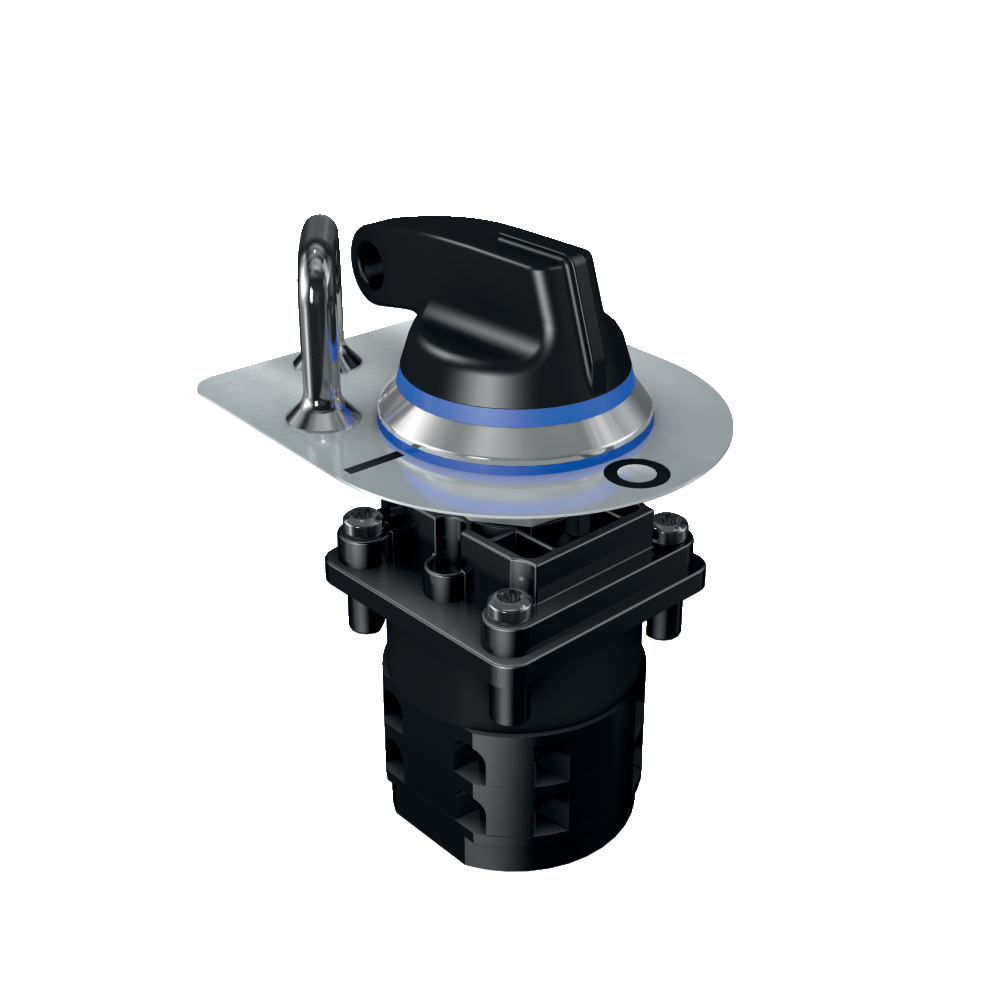

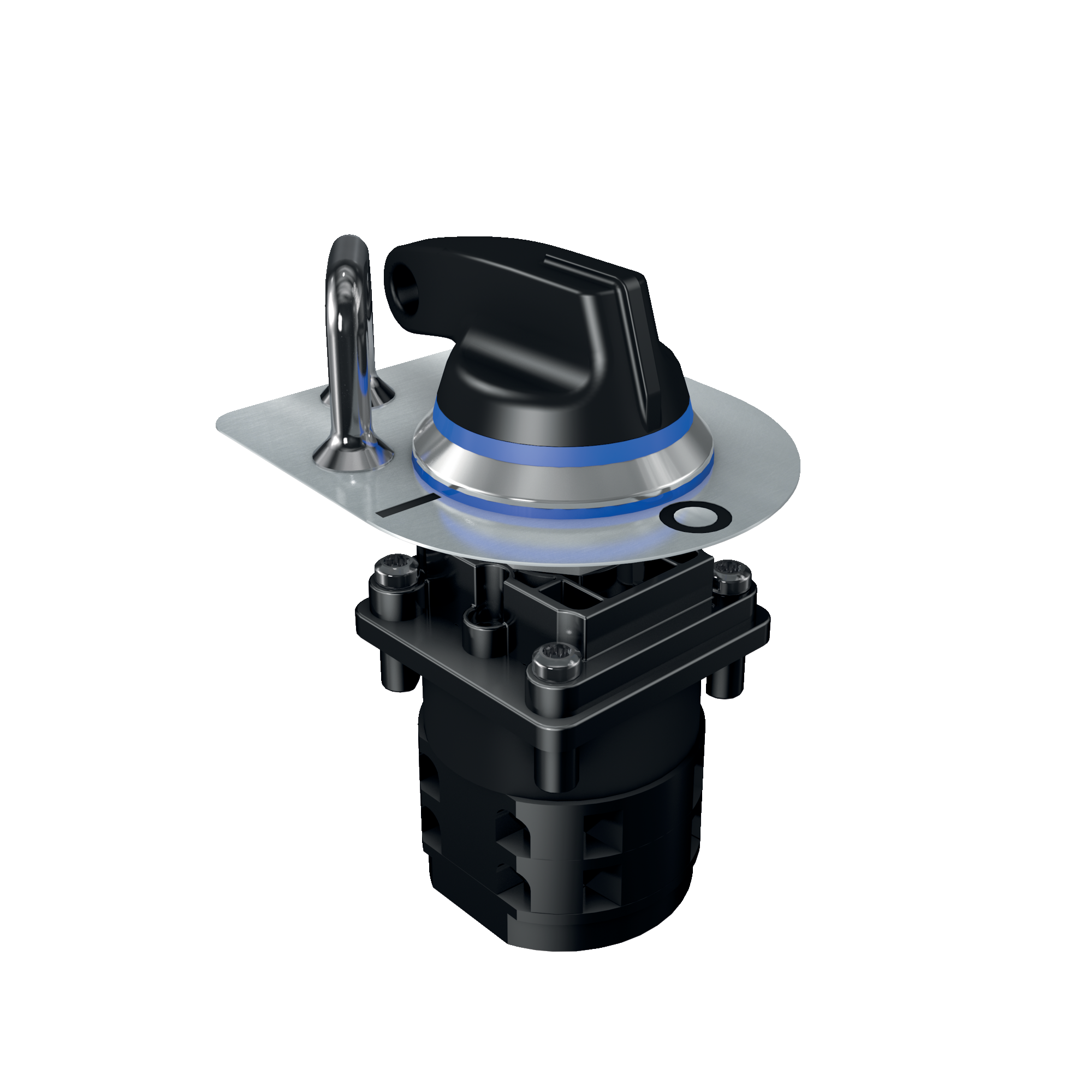

Photo du produit (photo individuelle de catalogue)
ID: khhs-f03
| 141,6 kB | .jpg | 352.778 x 352.778 mm - 1000 x 1000 px - 72 dpi
| 22,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 29,6 kB | .jpg | 123.47200000000001 x 123.47200000000001 mm - 350 x 350 px - 72 dpi
| 23,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 1,3 MB | .png | 169.333 x 169.333 mm - 2000 x 2000 px - 300 dpi
Plan d'encombrement composant de base
103048590 SMF-SG
- Embase de fixation
| Déclaration UE de conformité |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Déclaration: | Par la présente, nous certifions que les composants identifiés ci-après répondent de par leur conception et leur construction aux exigences des Directives Européennes applicables. |
| Désignation du composant: | Gamme H |
| Type: | voir exemple de commande |
| Description du composant: | Organes de commande et de signalisation au choix comme voyants lumineux, bouton-poussoirs, bouton-poussoir lumineux, coup-de-poing, sélecteurs en liaison avec les éléments de contacts CLP et entraînements pour potentiomètre, sélecteurs à positions multiples et sectionneurs de puissance. |
| Directives pertinentes: | Directive Basse Tension | 2014/35/EU |
| Directive CEM | 2014/30/EU | |
| Directive RoHS | 2011/65/EU |
| Normes appliquées: | EN 60947-5-1:2017 + AC:2020 |
| Représentant autorisé à préparer et composer la documentation technique: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Lieu et date de l'émission: | Wuppertal, le 18 juin 2024 |
 |
| Signature à l'effet d'engager la société Philip Schmersal Président Directeur Général |
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
Generated at: 17.04.2026 20:25
