AZ 06-13 B/18 SHUNT
AZ 06-13 B/18 SHUNT
- Broche de contact dans le pont de l'actionneur
- pour AZ 06x, AZ 06, AZ 07, AZ 08, AZ 13, AZ 14-1, AZ 19
Exemple de commande
| Désignation de type du produit |
AZ 06-13 B/18 SHUNT |
| Référence d’article (n° de commande) |
101057928 |
| EAN (European Article Number) |
4030661052311 |
| eCl@ss number, version 12.0 |
27-27-06-12 |
| eCl@ss number, version 11.0 |
27-27-06-05 |
| Numéro eCl@ss, version 9.0 |
27-27-06-05 |
| ETIM number, version 7.0 |
EC001487 |
| ETIM number, version 6.0 |
EC001487 |
Caractéristiques globales
| Matériau du actionneur |
Laiton avec rivets argentés en thermoplastique |
| Poids brut |
4 g |
Données mécaniques
| Actionneur |
droit |

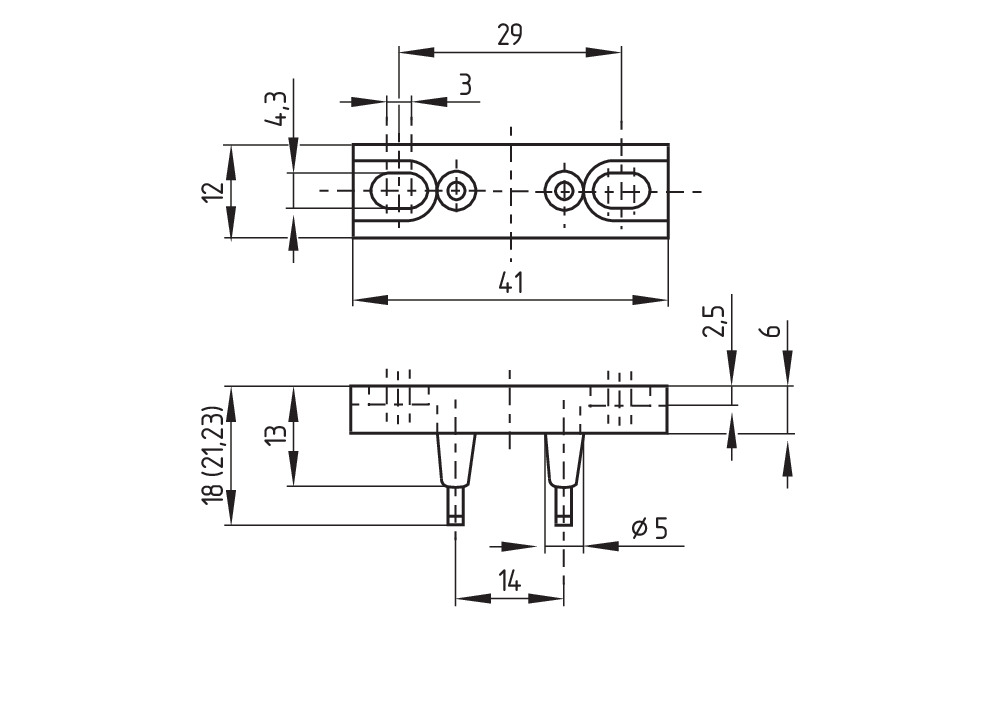

Données mécaniques - Dimensions
| Longueur |
18 mm |
| Largeur |
41 mm |
| Profondeur |
12 mm |
Accessoires
| Recommandation (combinaison de produits) |
AZ 06x AZ 06 AZ 07 AZ 08 AZ 13 AZ 14-1 AZ 19 |

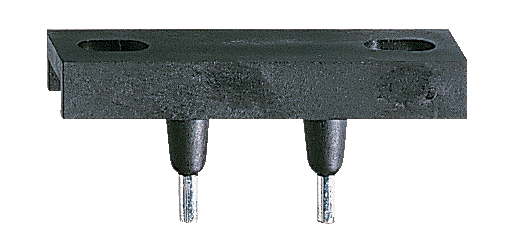

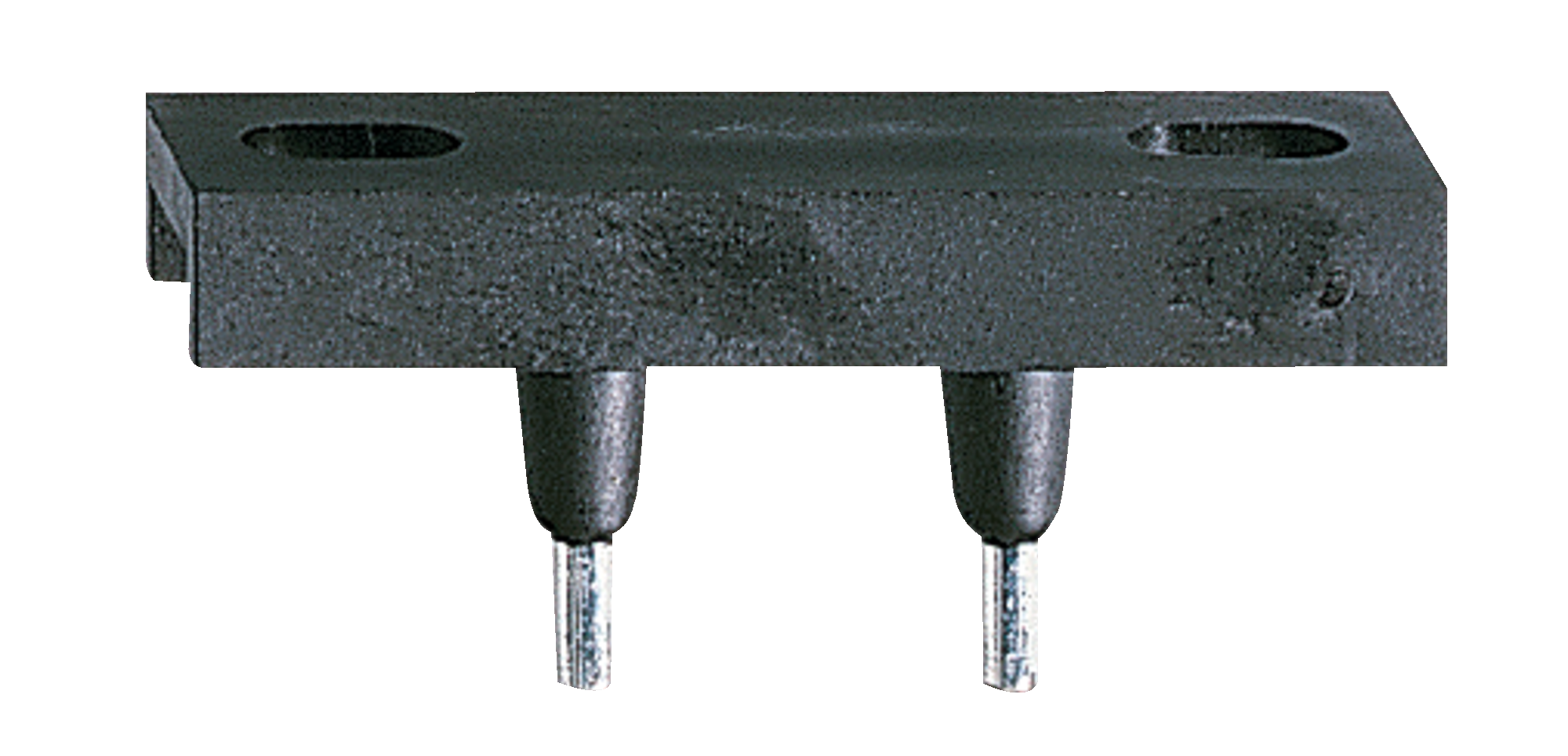

Photo du produit (photo individuelle de catalogue)
ID: kaz06f02
| 90,9 kB | .jpg | 178.506 x 86.078 mm - 506 x 244 px - 72 dpi
| 18,3 kB | .png | 74.083 x 35.631 mm - 210 x 101 px - 72 dpi
| 36,6 kB | .jpg | 123.47200000000001 x 59.619 mm - 350 x 169 px - 72 dpi
| 21,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 1,7 MB | .png | 167.10500000000002 x 80.545 mm - 2000 x 964 px - 304 dpi
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
