LB 263 MB34 YR BASE
LB 263 MB34 YR BASE
Descargas
- Compact – little space is required for their installation
- Front with space for three locks to prevent unauthorised use
- Thermoplastic enclosure
- Protection against contact with energised parts
- Option to adding auxiliary contacts onto both sides of the switch
Detalles de Pedidos
| Código ACE Schmersal |
162006 |
| Descripción del tipo de producto |
LB 263 MB34 YR BASE |
| Número de artículo (Nº artículo) |
163061787 |
| EAN (European Article Number) |
7895054433811 |
| eCl@ss number, version 12.0 |
27-37-14-03 |
| eCl@ss number, version 11.0 |
27-37-14-03 |
| Número eCl@ss, versión 9.0 |
27-37-14-03 |
| ETIM number, version 7.0 |
EC000216 |
| ETIM number, version 6.0 |
EC000216 |
Aprobaciones - Normas
| Certificados |
cULus |
Propiedades Globales
| Normas |
IEC 60947-1 IEC 60947-3 UL508 |
| Versión |
Interruptor principal 63 A |
| Forma de construcción |
Cuadrado |
| Condiciones de instalación (mecánicas) |
arbitrariamente |
| Muletilla |
corto |
| tipo de junta |
Membrada Juntas labiales |
| Material de la placa de fijación |
Plastic |
| Material del anillo frontal |
Plástico |
| Material de la muletilla |
Plástico |
| Color del elemento de contacto |
Negro |
| Color del anillo frontal |
Amarillo |
| Color de la muletilla |
Rojo |
| Color de los fuelles |
Negro |
| Peso bruto |
362 g |
Datos generales - Características
| Posición cero cerrable |
Sí |
| Enclavamiento disponible |
Sí |
| Aislamiento completo |
Sí |
| Cantidad de posiciones de conmutación |
1 |
| Número de contactos principales |
3 |
Datos mecánicos
| Desbloqueo |
Desenclavamiento por iro |
| Posición de enclavamiento |
derecho |
| Vida mecánica, mínima |
100.000 Maniobras |
| Ángulo de conmutación, derecha |
90 ° |
| Montaje |
Tornillos |
Datos mecánicos - Conexionado
| Type of electrical connection |
Conexionado por tornillos |
| Sección del cable, mínima |
2,5 mm², rígido 2,5 mm², flexible |
| Sección del cable, máxima |
25 mm², rígido 10 mm², flexible |
| Indicación |
Todas las especificaciones con terminales grimpados incluidos. |
| Sección |
6 AWG |
| Par de apriete de los bornes |
6 Nm |
Datos mecánicos - Dimensiones
| Longitud |
72 mm |
| Altura |
355 mm |
| Altura de montaje |
42 mm |
| Indicación (Altura de montaje) |
Height in front of the front panel. |
| Profundidad de montaje |
310 mm |
| Nota (profundidad de montaje) |
Conector adicional |
| Diámetro del anillo frontal |
62 mm |
| Longitud de la muletilla |
50 mm |
| Diámetro de la muletilla |
50 mm |
| Diám. del taladro |
12 mm |
| Espesor de la placa fronal, mínimo |
1 mm |
| Espesor de la placa frontal, máximo |
3 mm |
Condiciones ambientales
| Protección |
IP65 |
Condiciones ambientales - Valores de aislamiento
| Resistencia al impulso de sobretensión Uimp |
6 kV |
Datos eléctricos
| Corriente continua térmica |
63 A |
| Tensión nominal operativa |
690 VAC |
| Corriente de cortocircuito |
30.000 A |
| Potencia de conmutación, AC-3 |
22.000 W |
| Potencia de conmutación, AC-23 |
30.000 W |
| Principio de conmutación |
Acción lenta |
Filtro de idiomas
Ficha técnica
Certificado UL
Descargar la versión actual de Adobe Reader

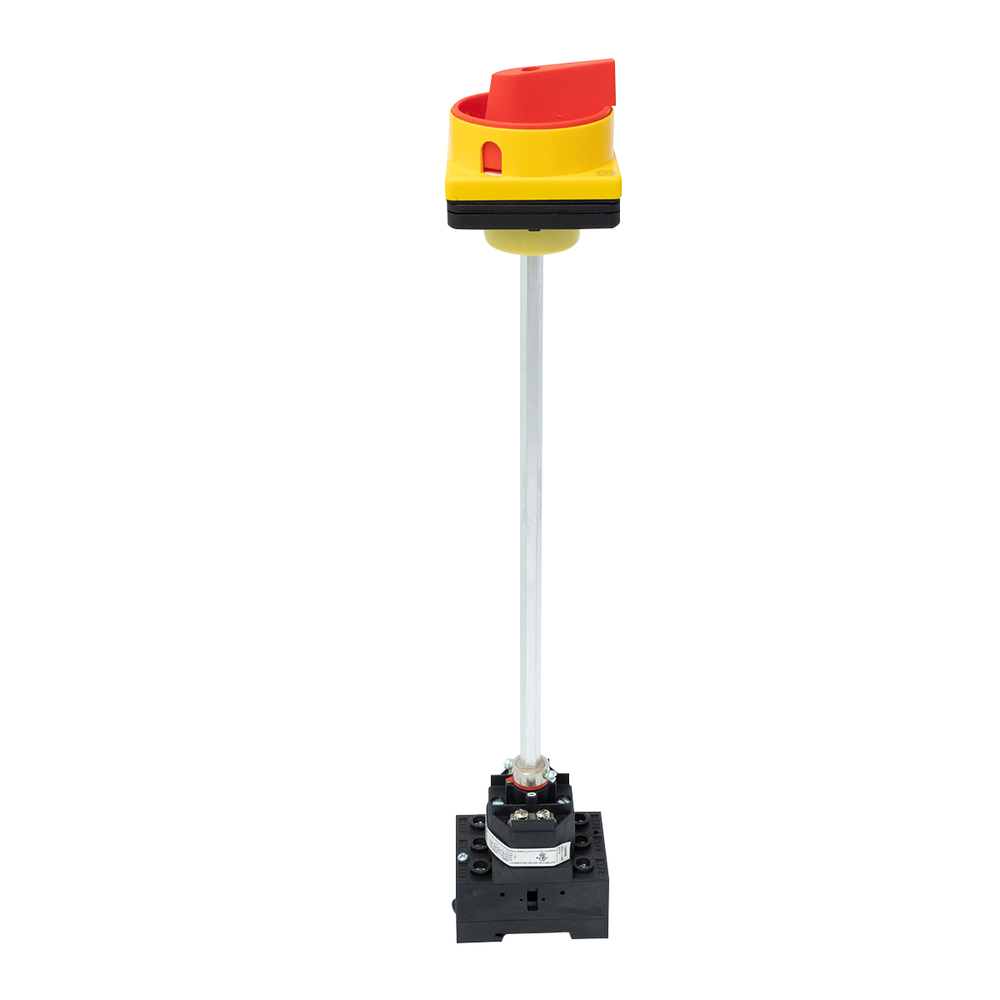

Foto de producto (foto individual de catálogo)
