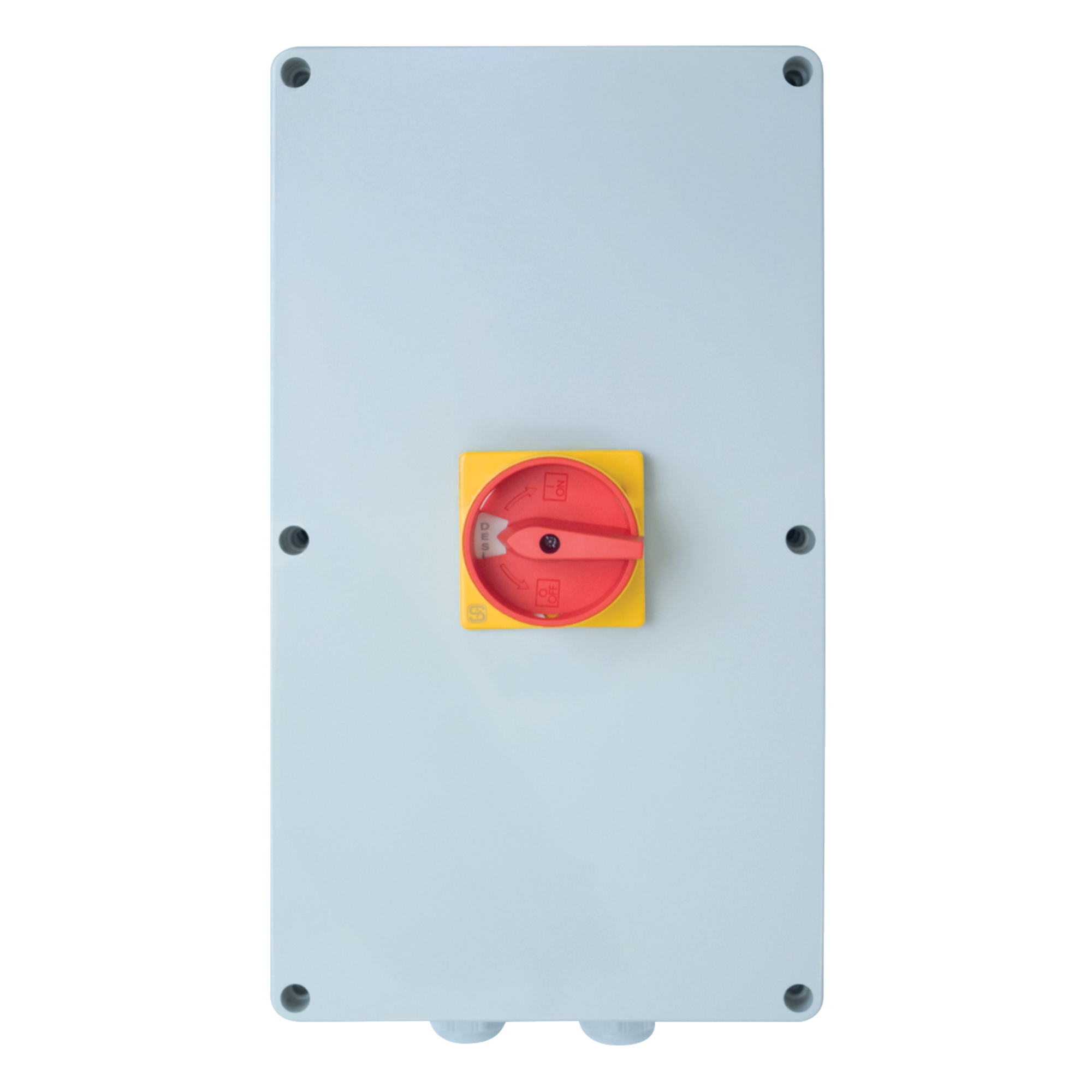

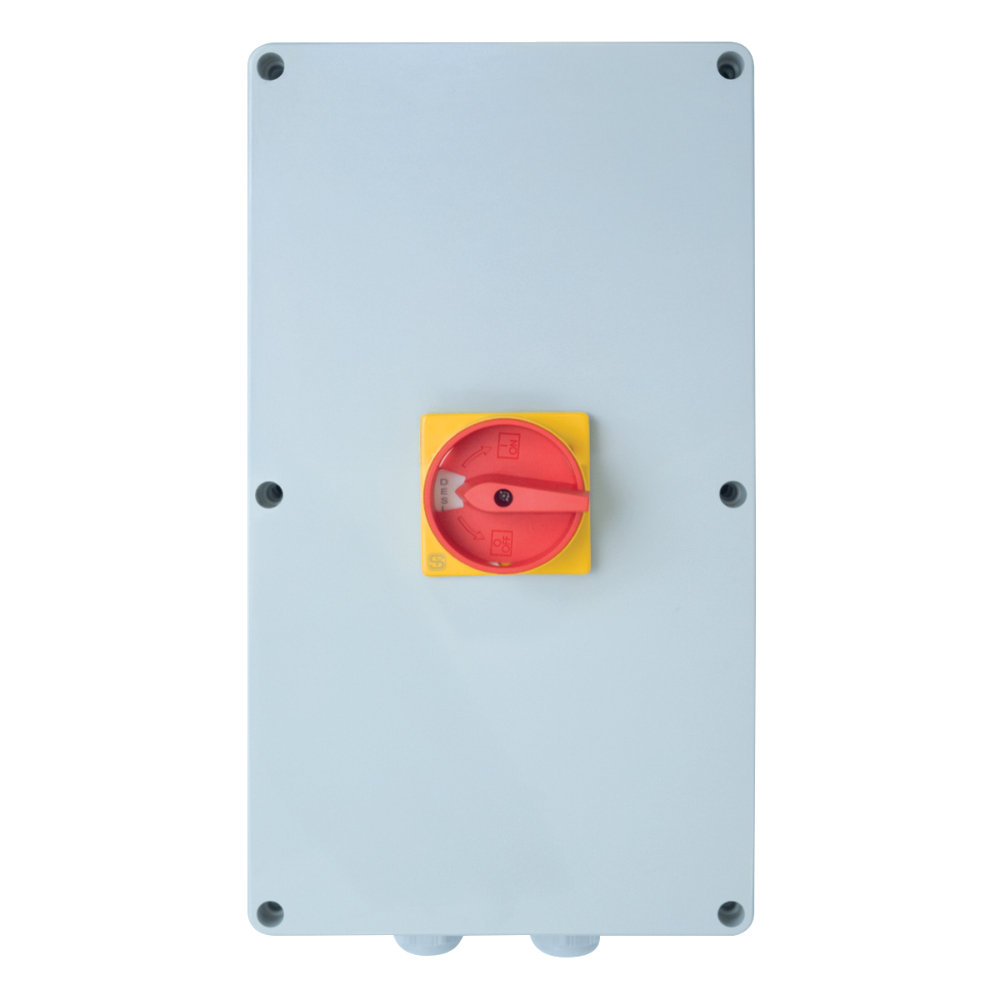

LB 080 MB34 C/CX ABS

Número de artículo: 163061809
LB 080 MB34 C/CX ABS

Descargas

ePLAN Datos
CADENAS Datos CAD
SISTEMA Datos
  • Front with space for three locks to prevent unauthorised use
  • Thermoplastic enclosure
  • Strong materials developed to withstand various applications

Detalles de Pedidos

Código ACE Schmersal

168944
Descripción del tipo de producto

LB 080 MB34 C/CX ABS
Número de artículo (Nº artículo)

163061809
EAN (European Article Number)

7895054806462
eCl@ss number, version 12.0

27-37-14-91
eCl@ss number, version 11.0

27-37-14-03
Número eCl@ss, versión 9.0

27-37-14-03
ETIM number, version 7.0

EC000216
ETIM number, version 6.0

EC000216

Propiedades Globales

Normas

IEC 60947-1

IEC 60947-3
Versión

Main switch 80 A in Enclosure
Forma de construcción

rectangular
Condiciones de instalación (mecánicas)

arbitrariamente
Muletilla

corto
tipo de junta

Membrada

Juntas labiales
Material de la placa de fijación

Plastic
Material del anillo frontal

Plástico
Material de la muletilla

Plástico
Color del elemento de contacto

Negro
Color del anillo frontal

Amarillo
Color de la muletilla

Rojo
Color de los fuelles

Negro
Peso bruto

3.025 g

Datos generales - Características

Posición cero cerrable

Sí
Enclavamiento disponible

Sí
Aislamiento completo

Sí
Cantidad de posiciones de conmutación

1
Número de contactos principales

3

Datos mecánicos

Desbloqueo

Desenclavamiento por iro
Posición de enclavamiento

derecho
Vida mecánica, mínima

100.000 Maniobras
Ángulo de conmutación, derecha

90 °
Montaje

Tornillos

Datos mecánicos - Conexionado

Type of electrical connection

Conexionado por tornillos
Entrada de cables

2 x PG21
Sección de la prensa estopa, mínima

9 mm
Sección de la prensa estopa, máxima

17 mm
Sección del cable, mínima

1 mm², flexible

2,5 mm², rígido
Sección del cable, máxima

50 mm², rígido

50 mm², flexible
Indicación

Todas las especificaciones con terminales grimpados incluidos.
Sección

1 AWG
Par de apriete de los bornes

2,5 Nm

Datos mecánicos - Dimensiones

Longitud

360 mm
Altura

200 mm
Profundidad de montaje

192 mm
Diámetro del anillo frontal

62 mm
Longitud de la muletilla

50 mm
Diámetro de la muletilla

50 mm

Condiciones ambientales

Protección

IP65

Condiciones ambientales - Valores de aislamiento

Resistencia al impulso de sobretensión Uimp

6 kV

Datos eléctricos

Corriente continua térmica

80 A
Tensión nominal operativa

690 VAC
Corriente de cortocircuito

30.000 A
Potencia de conmutación, AC-3

30.000 W
Potencia de conmutación, AC-23

37.000 W
Principio de conmutación

Acción lenta

ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP

Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.
