RAC80
RAC80
Descargas
- Montaje simétrico, atornillable a ambos lados
Detalles de Pedidos
| Código ACE Schmersal |
162040 |
| Descripción del tipo de producto |
RAC80 |
| Número de artículo (Nº artículo) |
163062895 |
| EAN (European Article Number) |
7899326103198 |
| eCl@ss number, version 12.0 |
27-37-13-02 |
| eCl@ss number, version 11.0 |
27-37-13-02 |
| Número eCl@ss, versión 9.0 |
27-37-13-02 |
| ETIM number, version 7.0 |
EC000041 |
| ETIM number, version 6.0 |
EC000041 |
Aprobaciones - Normas
| Certificados |
cULus |
Propiedades Globales
| Versión |
Add-on module rear main switch 80 A |
| Material de la caja |
Plástico |
| Color de la carcasa |
Negro |
| Peso bruto |
59 g |
Datos generales - Características
| Aislamiento completo |
Sí |
| Cantidad de contactos auxiliares |
2 |
| Cantidad de contactos NC |
1 |
| Cantidad de contactos NA |
1 |
Datos mecánicos
| Montaje |
Tornillos |
Datos mecánicos - Conexionado
| Type of electrical connection |
Conexionado por tornillos |
| Sección del cable, mínima |
1 mm², rígido 1 mm², flexible |
| Sección del cable, máxima |
1,5 mm², flexible 1,5 mm², rígido |
| Indicación |
Todas las especificaciones con terminales grimpados incluidos. |
| Sección |
16 AWG |
| Par de apriete de los bornes |
1,7 Nm |
Datos mecánicos - Dimensiones
| Longitud |
60 mm |
| Anchura |
41 mm |
| Altura |
18 mm |
| Indicación (Altura de montaje) |
Height in front of the front panel. |
| Nota (profundidad de montaje) |
Conector adicional |
Datos eléctricos
| Corriente continua térmica |
16 A |
| Tensión nominal operativa |
500 VAC |
| Categoría de utilización AC-15 |
440 VAC |
| Categoría de utilización AC-15 |
4 A |
| Principio de conmutación |
Acción lenta |
| Elemento de conmutación |
NC contact, NO contact |
Otros datos
| Nota (aplicaciones) |
Additional module for retrofitting for front installation main switch |
Incluido en el suministro
| Nota (incluído en el suministro, cantidad y tipo) |
Mounting screws included in the delivery |
Filtro de idiomas
Ficha técnica
Certificado UL
Descargar la versión actual de Adobe Reader

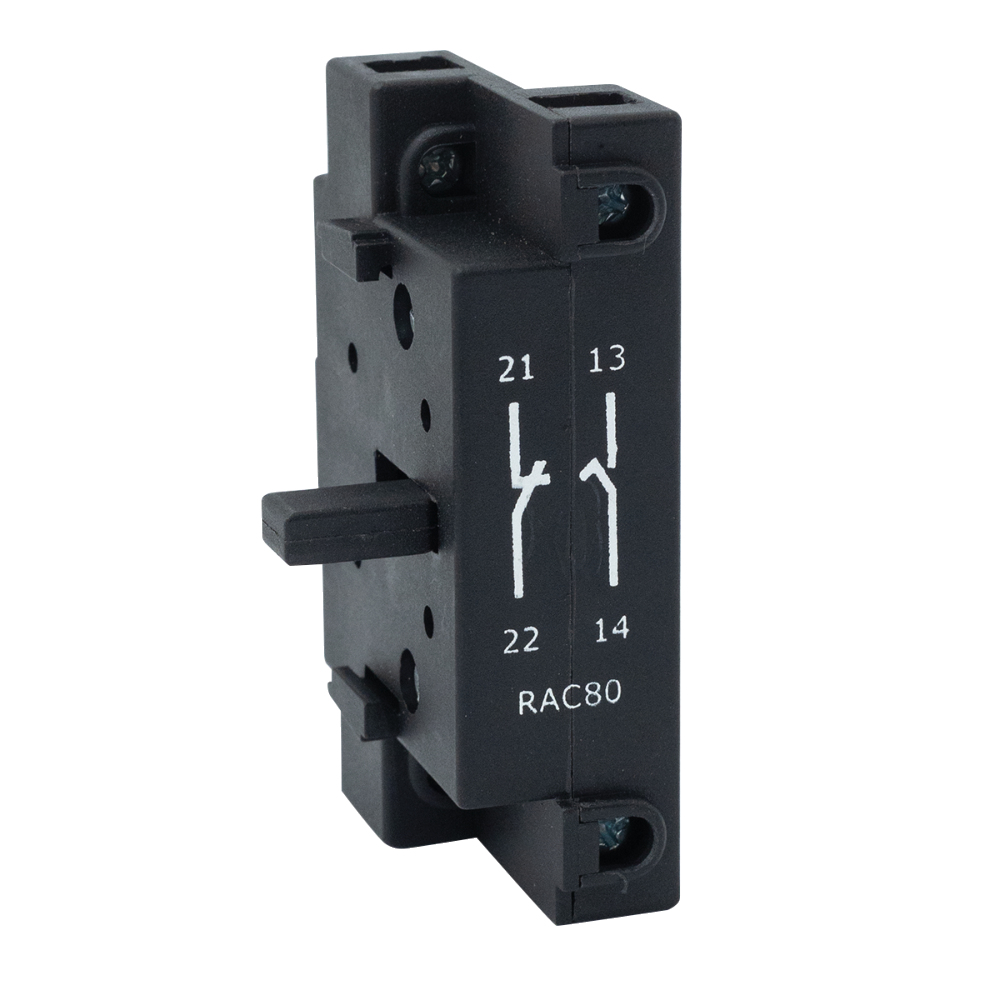

Foto de producto (foto individual de catálogo)
ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP
Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.
