INTERRUPTOR DE BISAGRA M. ZUS. ST/ST230.2/180
INTERRUPTOR DE BISAGRA M. ZUS. ST/ST230.2/180
- 1 entradas de cable M 16 x 1.5
- con ángulo de conmutación fijo
- 1 conector M 16 x 1.5, 10-polos
- Caja metélica
- Buena resistencia al aceite y gasolinas
- Para puertas pivotantes al lado derecho o al izquierdo
- 141 mm x 115 mm x 21,5 mm
- Montaje sencillo, indicado para todos los sistemas de perfiles convencionales (30 … 60 mm)
Detalles de Pedidos
| Nota (disponibilidad) |
No más disponible! |
| Descripción del tipo de producto |
INTERRUPTOR DE BISAGRA M. ZUS. ST/ST230.2/180 |
| Número de artículo (Nº artículo) |
101182819 |
| eCl@ss number, version 12.0 |
27-27-06-09 |
| eCl@ss number, version 11.0 |
27-27-06-09 |
| Número eCl@ss, versión 9.0 |
27-27-06-09 |
| ETIM number, version 7.0 |
EC002591 |
| ETIM number, version 6.0 |
EC002591 |
Aprobaciones - Normas
| Certificados |
cULus |
Propiedades Globales
| Normas |
BG-GS-ET-15 EN IEC 60947-5-1 |
| Material de la caja |
Metal, fundición inyectada de cinc |
| Color de la carcasa |
Negro |
| Peso bruto |
840 g |
Datos generales - Características
| Montaje interior |
Sí |
| Bisagra adicional |
Sí |
| Cantidad de contactos auxiliares |
2 |
| Cantidad de contactos de seguridad |
2 |
Certificación de seguridad
| Normas |
EN ISO 13849-1 |
| Vida útil |
20 Año(s) |
Certificación de seguridad - Salidas de seguridad
| B10D Contacto normalmente cerrado (NC) |
2.000.000 Maniobras |
| B10D contacto normalmente abierto (NA) |
1.000.000 Maniobras |
Datos mecánicos
| Vida mecánica, mínima |
1.000.000 Maniobras |
| Ángulo de apertura |
180° |
Datos mecánicos - Conexionado
| Conexión conector |
Conexión enchufable, sobre |
Datos mecánicos - Dimensiones
| Longitud del sensor |
21,5 mm |
| Anchura del sensor |
141 mm |
| Altura del sensor |
115 mm |
Condiciones ambientales
| Protección |
IP65 |
| Temperatura ambiente |
-25 ... +65 °C |
Condiciones ambientales - Valores de aislamiento
| Tensión de aislamiento nominal Ui |
250 VAC |
Datos eléctricos
| Corriente continua térmica |
2,5 A |
| Categoría de utilización AC-15 |
230 VAC |
| Categoría de utilización AC-15 |
2 A |
| Categoría de utilización DC-13 |
24 VDC |
| Categoría de utilización DC-13 |
1 A |
| Elemento de conmutación |
Contacto normalmente abierto (NA), contacto normalmente cerrado (NC) |
| Principio de conmutación |
Acción lenta |
| Frecuencia máxima de conmutación |
1.200 /h |
| Material de los contactos, eléctricos |
Aleación plata-níquel 10 |
Incluido en el suministro
| Incluido en el suministro |
Bisagra adicional |
Nota
| Nota (en general) |
Zamknięta osłona bezpieczeństwa = 0° na schematach ruchu wyłącznika kontaktowego. Ustawiony fabrycznie kąt przełączania to 3°. Do momentu osiągnięcia końca żywotności mechanicznej, kąt można zwiększać do 8° przy normalnym zużyciu. El ángulo de apertura positiva es de 10°. |
Filtro de idiomas
Ficha técnica
Manual de instrucciones y declaración de conformidad
Certificado UL
SISTEMA-VDMA Biblioteca/Library
Descargar la versión actual de Adobe Reader
Foto de producto (foto individual de catálogo)
ID: ktesff02
| 290,1 kB | .jpg | 352.778 x 219.428 mm - 1000 x 622 px - 72 dpi
| 43,9 kB | .png | 74.083 x 46.214000000000006 mm - 210 x 131 px - 72 dpi
| 42,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 3,4 MB | .png | 145.143 x 90.206 mm - 2000 x 1243 px - 350 dpi
| 40,8 kB | .jpg | 123.47200000000001 x 76.906 mm - 350 x 218 px - 72 dpi
Foto de producto (foto individual de catálogo)
ID: ktesff05
| 290,9 kB | .jpg | 352.778 x 235.303 mm - 1000 x 667 px - 72 dpi
| 27,4 kB | .png | 74.083 x 49.389 mm - 210 x 140 px - 72 dpi
| 42,4 kB | .jpg | 123.47200000000001 x 82.197 mm - 350 x 233 px - 72 dpi
| 44,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 2,5 MB | .png | 145.143 x 96.738 mm - 2000 x 1333 px - 350 dpi
Dibujo dimensional Componente básico
Dibujo dimensional Componente básico

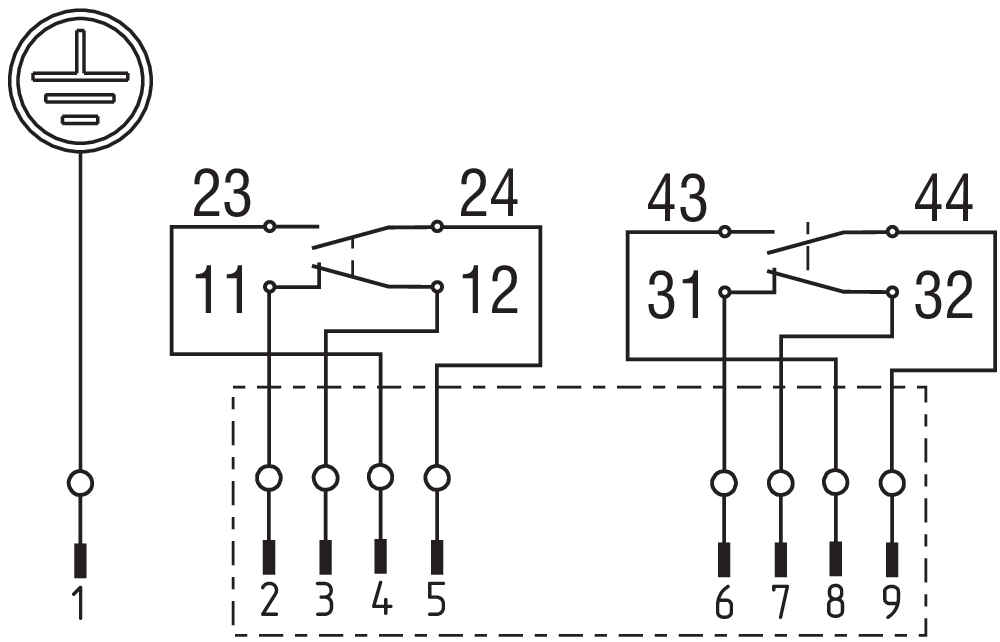

Diagrama de recorridos de contacto
Contacto cerrado
Contacto abierto
Rango de ajuste
Punto de enclavamiento
Recorrido/ángulo de apertura positiva
Monitorización del bloqueo según ISO 14119
Contacto NC de apertura forzada
accionado
no accionado
Contacto NA
Contacto NC
