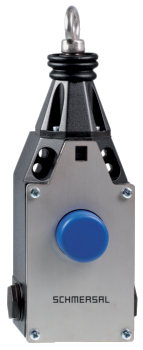

EX-ZQ 900-11-3D

Número de artículo: 101212889
EX-ZQ 900-11-3D

Descargas

ePLAN Datos
CADENAS Datos CAD
SISTEMA Datos
Descripción del tipo de producto:

EX-ZQ 900 -(1)-3D


(1)
111 contacto normalmente abierto (NA) / 1 contacto normalmente cerrado (NC)
131 contacto normalmente abierto (NA) / 3 contactos normalmente cerrados (NC)
222 contactos normalmente abiertos (NA) / 2 contactos normalmente cerrados (NC)
022 contactos normalmente cerrados (NC)
044 contactos normalmente cerrados (NC)
No todos los equipos posibles según este código de pedidos están disponibles y/o son realizables técnicamente.
  • 3 entradas de cable M 20 x 1.5
  • Ex-Zona 22
  • Caja metélica
  • Pulsador de rearme
  • Indicador de posición
  • Diseño robusto
  • Amplia zona de conexionado
  • Anclaje a prueba de torsión
  • Con retén de fuelle
  • Detecta tracción o rotura del cable
  • Accionamiento por un lado / Long. del cable hasta 75 m

Detalles de Pedidos

Descripción del tipo de producto

EX-ZQ 900-11-3D
Número de artículo (Nº artículo)

101212889
EAN (European Article Number)

4030661402215
eCl@ss number, version 12.0

27-37-12-01
eCl@ss number, version 11.0

27-37-12-01
Número eCl@ss, versión 9.0

27-37-12-01
ETIM number, version 7.0

EC002033
ETIM number, version 6.0

EC002033

Aprobaciones - Normas

Certificados

ATEX (Konformitätserklärung)

Protección contra la explosión

Protección contra la explosión: Normas

EN IEC 60079-0

EN 60079-31
Zonas de protección contra explosiones

22
Categoría de protección contra explosiones

3D
Marcación de la protección contra la explosión

D II 3D Ex tc IIIC T100°C Dc

Propiedades Globales

Normas

EN ISO 13850

EN IEC 60947-5-1

EN IEC 60947-5-5
Material de la caja

Metal, fundición inyectada de cinc
Material del revestimiento de la caja

pintado
Material de la tapa de la carcasa

Acero
Longitud del cable, máxima

75 m
Peso bruto

1.600 g

Datos generales - Características

Cantidad de contactos auxiliares

1
Cantidad de contactos de seguridad

1

Certificación de seguridad

Normas

EN ISO 13849-1
Vida útil

20 Año(s)

Certificación de seguridad - Salidas de seguridad

B10D Contacto normalmente cerrado (NC)

100.000 Maniobras

Datos mecánicos

Vida mecánica, mínima

1.000.000 Maniobras
Fuerza de accionamiento, máxima

200 N
Dirección de accionamiento

One-side operation
recorrido de accionamiento

400 mm

Datos mecánicos - Conexionado

Conexión conector

Terminales con tornillo M20 x 1.5
Sección de la prensa estopa, mínima

7 mm
Sección de la prensa estopa, máxima

12 mm
Sección del cable, mínima

0,75 mm²
Sección del cable, máxima

2,5 mm²
Indicación

Todas las especificaciones con terminales grimpados incluidos.

Datos mecánicos - Dimensiones

Longitud del sensor

57 mm
Anchura del sensor

71,5 mm
Altura del sensor, mínima

221 mm
Altura del sensor, máxima

237 mm

Condiciones ambientales

Protección

IP67
Temperatura ambiente

-20 ... +55 °C
Humedad relativa, mínima

30 %
Humedad relativa, máxima

95 %

Condiciones ambientales - Valores de aislamiento

Tensión de aislamiento nominal Ui

500 V
Resistencia al impulso de sobretensión Uimp

6 kV

Datos eléctricos

Corriente continua térmica

4 A
Categoría de utilización AC-15

230 VAC
Categoría de utilización AC-15

4 A
Categoría de utilización DC-13

24 VDC
Categoría de utilización DC-13

1 A
Elemento de conmutación

Contacto normalmente abierto (NA), contacto normalmente cerrado (NC)
Principio de conmutación

Acción brusca
Material de los contactos, eléctricos

Plata

Incluido en el suministro

Incluido en el suministro

Dostawa obejmuje gwintowane dławicę i korek z certyfikatami Ex

Nota

Nota (en general)

For lengths of over 10 m, intermediate wire supports must be installed every 3 to 5 m.

Zalecane długości linki dla wyłączników linkowych stopu awaryjnego w zależności od zakresu temperatury otoczenia.

Aby skompensować deformację kauszy linkę należy po zamontowaniu pociągnąć kilka razy. Następnie należy ponownie ustawić naciąg linki przy pomocy śruby oczkowej lub napinacza.

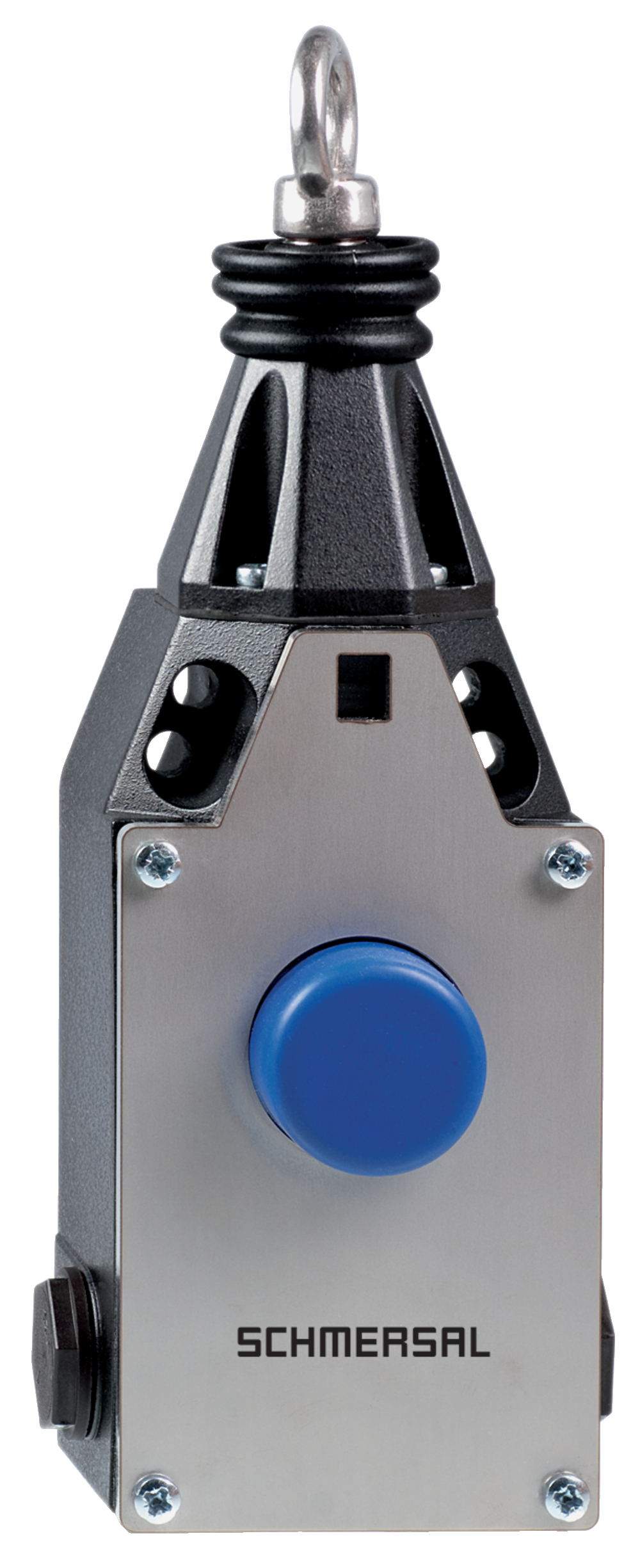

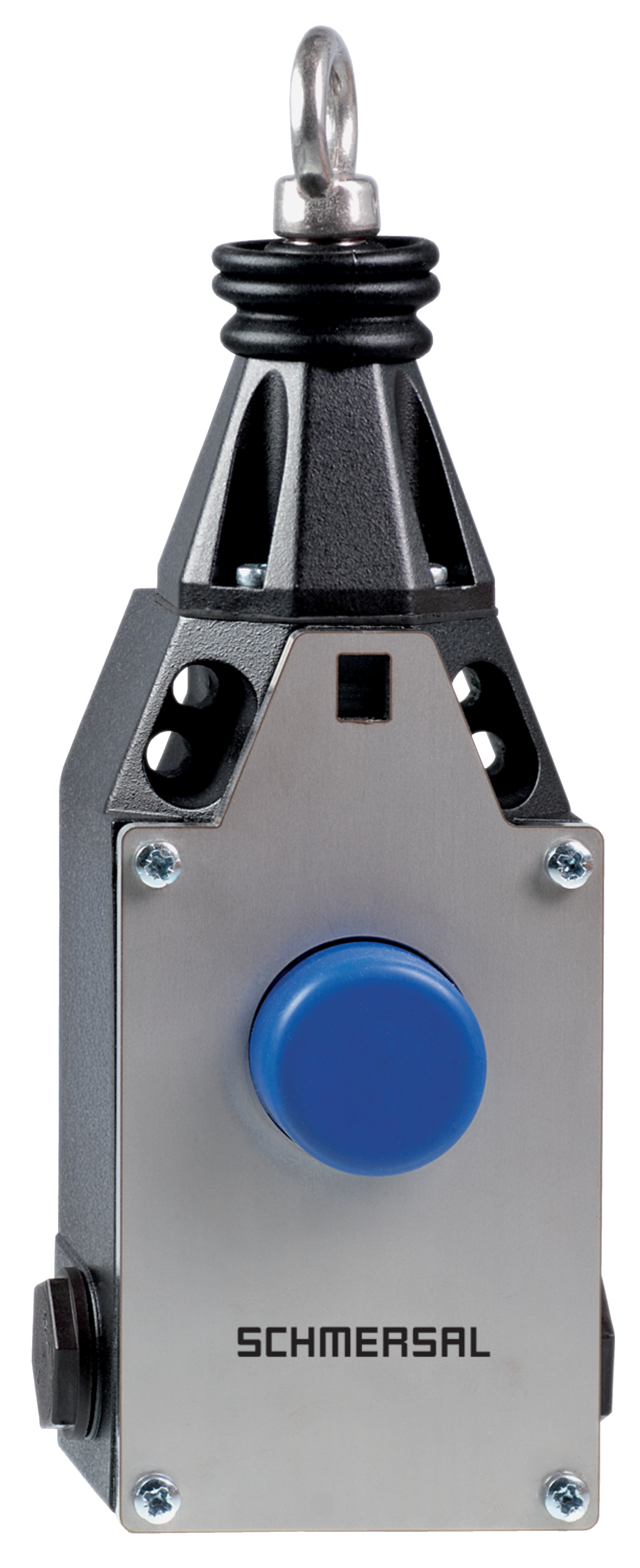

Foto de producto (foto individual de catálogo)

kxzq9f01

ID: kxzq9f01

| 817,8 kB | .jpg | 352.778 x 864.306 mm - 1000 x 2450 px - 72 dpi

| 138,1 kB | .png | 74.083 x 181.328 mm - 210 x 514 px - 72 dpi

| 27,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 51,0 kB | .jpg | 172.86100000000002 x 423.333 mm - 490 x 1200 px - 72 dpi

| 8,6 MB | .png | 169.333 x 414.951 mm - 2000 x 4901 px - 300 dpi

| 27,4 kB | .jpg | 50.447 x 123.47200000000001 mm - 143 x 350 px - 72 dpi

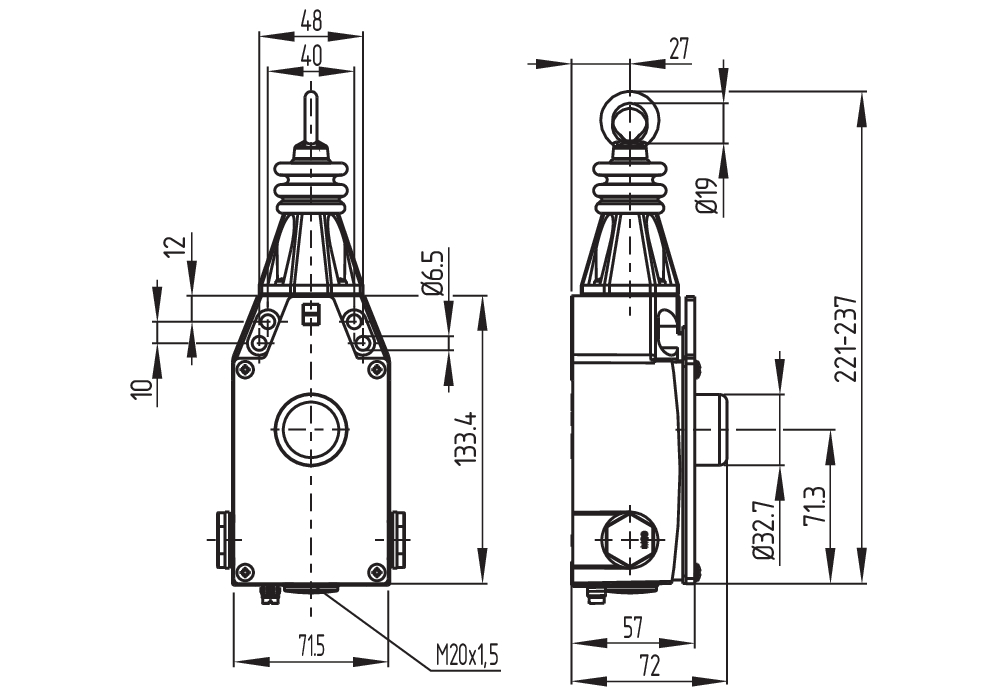

Dibujo dimensional Componente básico

1xzq9g01

ID: 1xzq9g01

| 120,0 kB | .cdr |

| 12,4 kB | .png | 74.083 x 51.506 mm - 210 x 146 px - 72 dpi

| 133,1 kB | .jpg | 352.778 x 245.181 mm - 1000 x 695 px - 72 dpi

Diagrama

ktf--k01

ID: ktf--k01

| 16,0 kB | .cdr |

| 54,5 kB | .jpg | 352.778 x 195.43900000000002 mm - 1000 x 554 px - 72 dpi

| 2,8 kB | .png | 74.083 x 40.922000000000004 mm - 210 x 116 px - 72 dpi

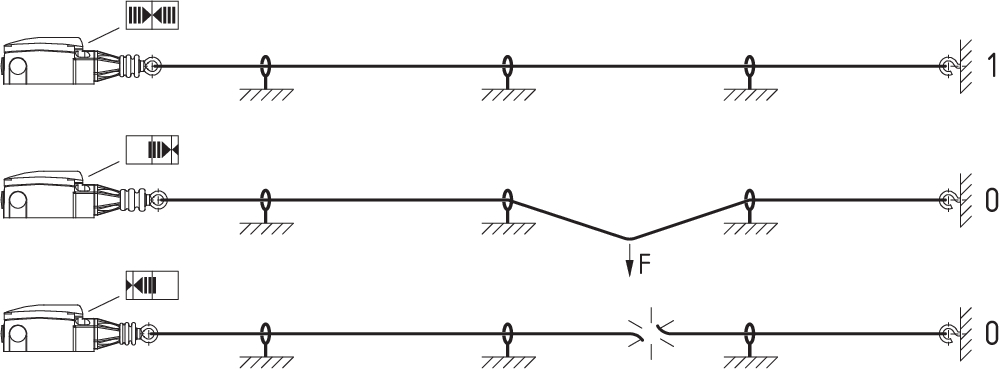

Principio de funcionamiento

kzq90a05

ID: kzq90a05

| 67,9 kB | .cdr |

| 66,9 kB | .jpg | 352.778 x 130.52800000000002 mm - 1000 x 370 px - 72 dpi

| 1,5 kB | .png | 74.083 x 27.517000000000003 mm - 210 x 78 px - 72 dpi

Principio de funcionamiento

kzq90a04

ID: kzq90a04

| 64,8 kB | .cdr |

| 61,8 kB | .jpg | 352.778 x 99.131 mm - 1000 x 281 px - 72 dpi

| 4,9 kB | .png | 74.083 x 20.814 mm - 210 x 59 px - 72 dpi

Principio de funcionamiento

kzq90a08

ID: kzq90a08

| 155,1 kB | .cdr |

| 54,9 kB | .jpg | 352.778 x 99.131 mm - 1000 x 281 px - 72 dpi

| 4,4 kB | .png | 74.083 x 20.814 mm - 210 x 59 px - 72 dpi

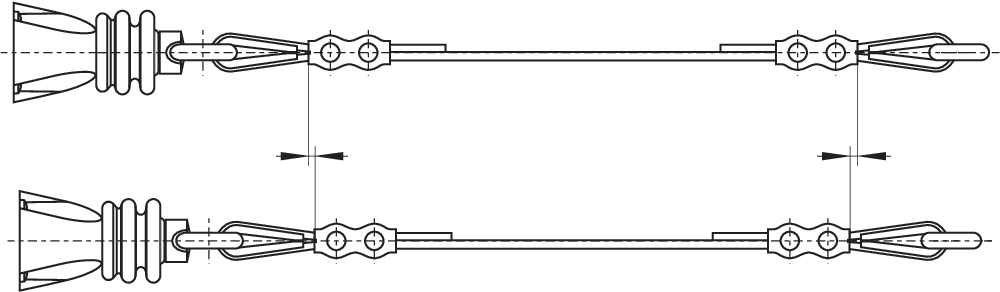

Principio de funcionamiento

kzq90a03

ID: kzq90a03

| 28,7 kB | .cdr |

| 74,1 kB | .jpg | 352.778 x 103.01100000000001 mm - 1000 x 292 px - 72 dpi

| 1,7 kB | .png | 74.083 x 21.519000000000002 mm - 210 x 61 px - 72 dpi

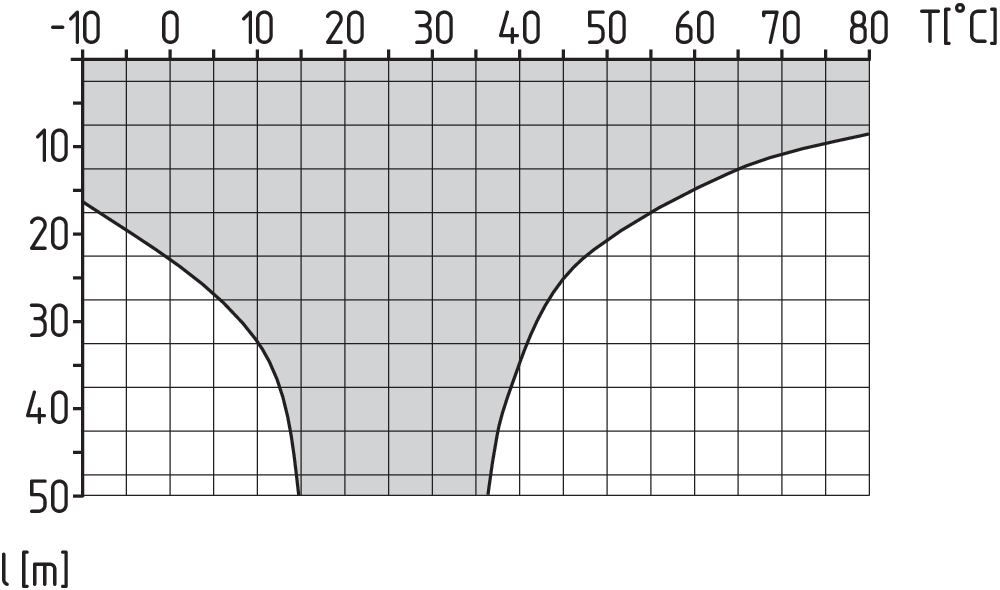

Curva de características

kzs73d01

ID: kzs73d01

| 33,4 kB | .cdr |

| 2,9 kB | .png | 74.083 x 43.744 mm - 210 x 124 px - 72 dpi

| 118,0 kB | .jpg | 352.778 x 208.139 mm - 1000 x 590 px - 72 dpi

Declaración de conformidad CE
Pdf
EU Declaration of Conformity LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:EX-ZQ 900-...-3D
Type:See ordering code
Marking:D II 3D Ex tc IIIC T100°C Dc
Description of the component:Pull-wire emergency stop switch with safety function
Relevant Directives:Machinery Directive2006/42/EC
 Explosion Protection Directive (ATEX)2014/34/EU
 RoHS-Directive2011/65/EU
Applied standards:EN 60947-5-1:2017 + AC:2020
EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
EN 620:2021
EN ISO 13850:2015
EN IEC 60079-0:2018 + AC:2020
EN 60079-31:2014
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Conformity with the explosion protection directive 2014/34/EU (ATEX) is declared by the manufacturer without involving a test center.
Place and date of issue:Wuppertal, March 31, 2025
