AZ/AZM 200-B30-RTAG1P30-SZ

Número de artículo: 103000183

AZ/AZM 200-B30-RTAG1P30-SZ

Número de artículo: 103000183

Descargas

ePLAN Datos

CADENAS Datos CAD

SISTEMA Datos

ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP

Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.

Generated at: 23/4/2026 18:00

Nota (disponibilidad)	Producto descontinuado
Descripción del tipo de producto	AZ/AZM 200-B30-RTAG1P30-SZ
Número de artículo (Nº artículo)	103000183
EAN (European Article Number)	4030661420097
eCl@ss number, version 12.0	27-27-26-06
eCl@ss number, version 11.0	27-27-26-06
Número eCl@ss, versión 9.0	27-27-26-06
ETIM number, version 7.0	EC001487
ETIM number, version 6.0	EC001487

Material de la caja	Plástico, termoplástico reforzado con fibra de vidrio, auto-extinguible
Material de la actuador	Fundición inyectada de cinc
Material del mando	Aluminio

Pieza de bloqueo integrado	Sí
Sensor de detección de puerta	Sí

Manilla	Manilla
Bisagra de la puerta	A la derecha
Actuador montado	Exterior

Longitud del actuador	94 mm
Anchura del actuador	115 mm
Alta del actuador	115 mm
Longitud de las barras de bloqueo	44 mm
Anchura de las barras de bloqueo	75 mm
Altura de las barras de bloqueo	2.600 mm
Nota (Altura de las barras de bloqueo)	el cliente tiene la posibilidad de cortar las barras de bloqueo

Cesta

Autenticarse Registrar

AZ/AZM 200-B30-RTAG1P30-SZ

AZ/AZM 200-B30-RTAG1P30-SZ

Detalles de Pedidos

Propiedades Globales

Datos generales - Características

Datos mecánicos

Datos mecánicos - Dimensiones

Incluido en el suministro

Filtro de idiomas

Ficha técnica

Manual de instrucciones y declaración de conformidad

Descargar la versión actual de Adobe Reader

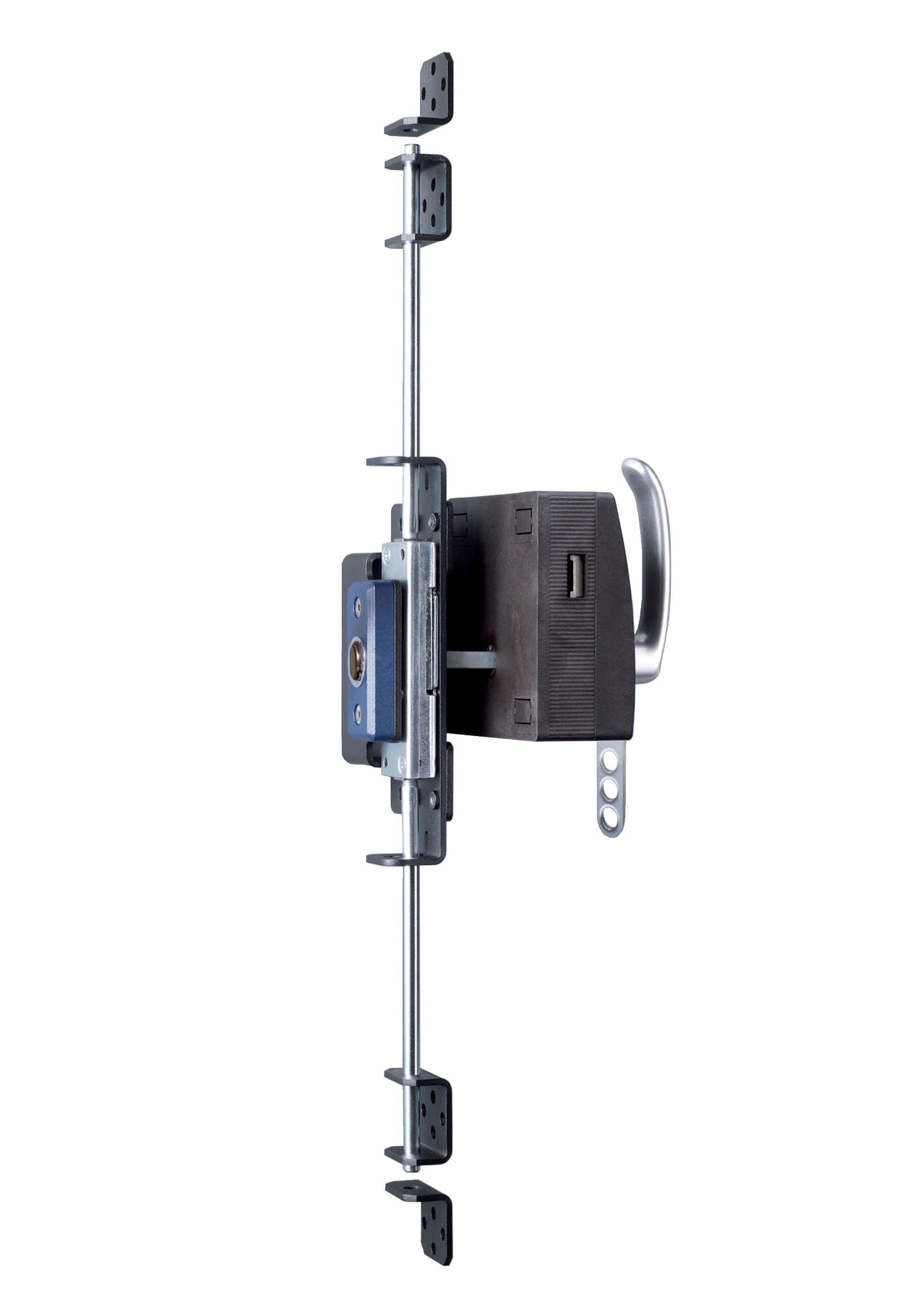

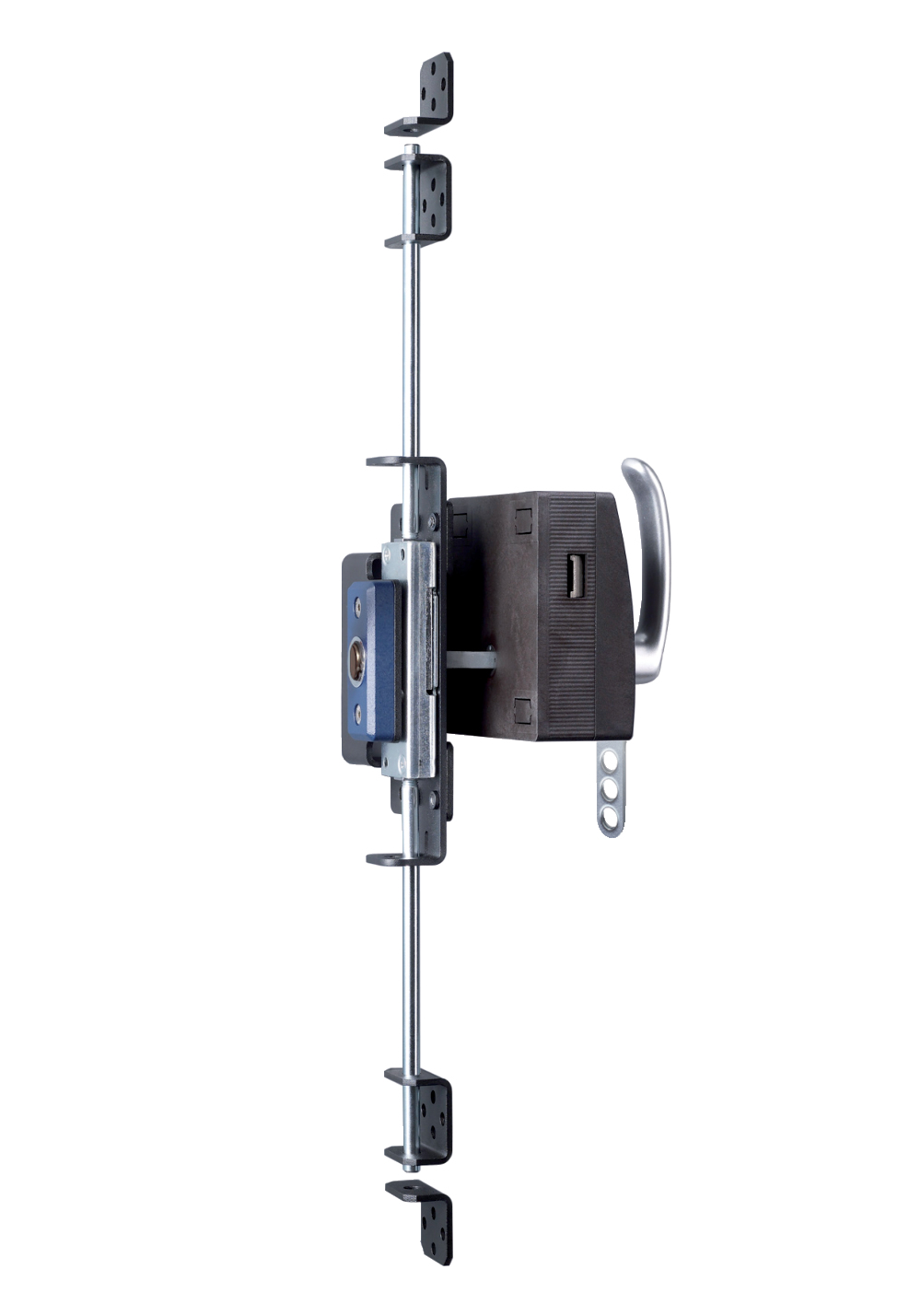

Foto de producto (foto individual de catálogo)
