RST16-1
- frontale Betätigung aus Montagerichtung
- flache Bauform
- Befestigung 2 x M5
Bestelldaten
| Produkt-Typbezeichnung |
RST16-1 |
| Artikelnummer (Bestellnummer) |
103004336 |
| EAN (European Article Number) |
4030661436487 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 11.0 |
27-27-24-04 |
| eCl@ss Nummer, Version 9.0 |
27-27-24-04 |
| ETIM Nummer, Version 7.0 |
EC001487 |
| ETIM Nummer, Version 6.0 |
EC001487 |
| Zusatzinformation (Bestelldaten) |
Hinweis: Sensor und Betätiger müssen getrennt bestellt werden. |
Allgemeine Daten
| Werkstoff des Betätigers |
Kunststoff |
| Bruttogewicht |
9 g |
Mechanische Daten
| Aktive Fläche |
vorderseitig |
Mechanische Daten - Abmessungen
| Länge des Betätigers |
16 mm |
| Breite des Betätigers |
60 mm |
| Höhe des Betätigers |
6,8 mm |
Zubehör
| Empfehlung (Produktkombination) |
RSS 36 RSS 36 AS RSS260 RSS260 AS |
Sprachfilter
Datenblatt
Betriebsanleitung (Beiblatt/Kurzanleitung)
Download der aktuellen Version von Adobe Reader

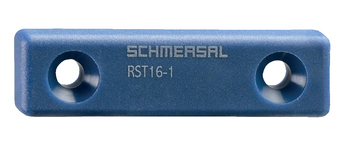

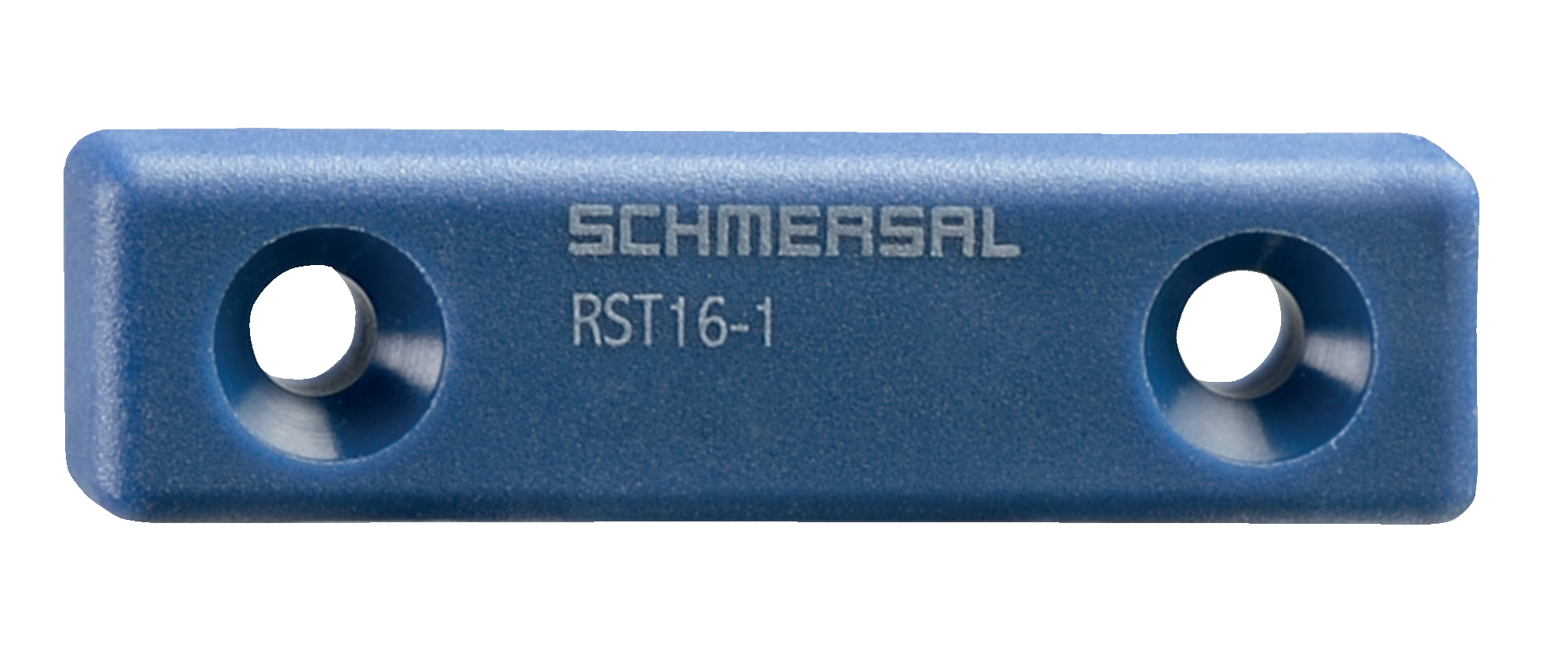

Produktbild (Katalogeinzelphoto )
ID: krst1f01
| 19,3 kB | .png | 74.083 x 31.044 mm - 210 x 88 Pixel - 72 dpi
| 246,8 kB | .jpg | 352.778 x 147.108 mm - 1000 x 417 Pixel - 72 dpi
| 35,6 kB | .jpg | 123.47200000000001 x 51.506 mm - 350 x 146 Pixel - 72 dpi
| 28,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 2,0 MB | .png | 169.333 x 70.61200000000001 mm - 2000 x 834 Pixel - 300 dpi

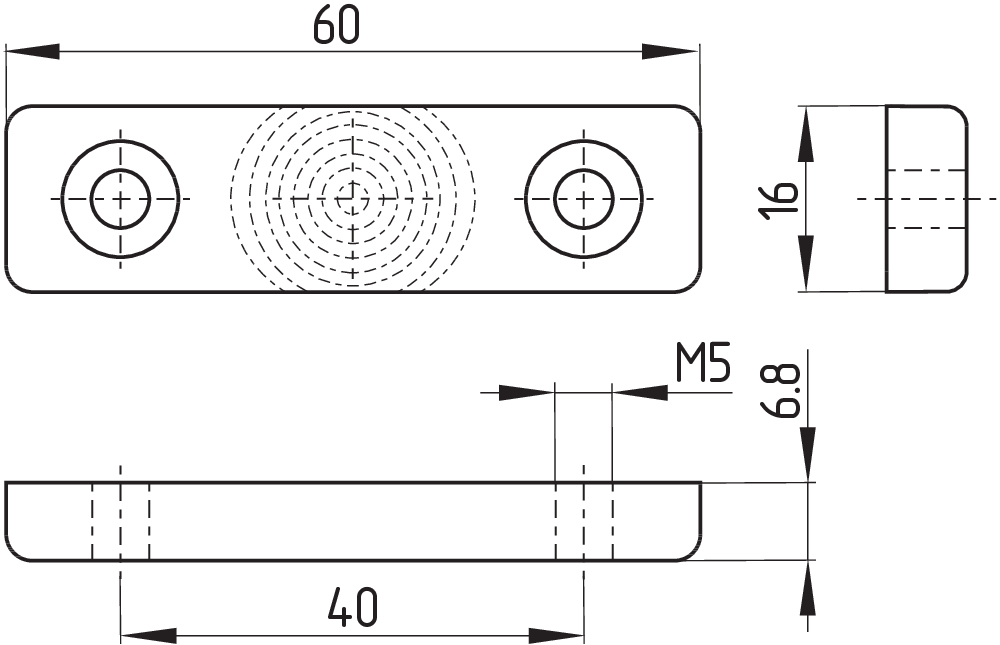

Maßzeichnung Grundgerät
