EDRR40RT/2x303/GB

Artikelnummer: 103008214

EDRR40RT/2x303/GB

Artikelnummer: 103008214

Downloads

ePLAN Daten

CADENAS CAD-Daten

SISTEMA Daten

Menge

Produkt-Typbezeichnung:
EDR(1)(2)(3)(4)

(1)
R	Rastung (nur in Verbindung mit EFR); Entriegelung durch Drehen und Ziehen
RZ	Rastung (nur in Verbindung mit EFR); Entriegelung durch Ziehen
Z	Rastung (im Gerätekopf integriert); Entriegelung durch Ziehen
RS	mit Schloss, Entriegelung nur mit Schlüssel und Ziehen, (EFR erforderlich)

(2)
40	Kopfdurchmesser 38,5 mm
50	Kopfdurchmesser 49 mm

(3)
	Einbaudurchmesser 22,3 mm
VH	Mounting hole 30,5 mm

(4)
RT	Bedienelement rot

Nicht alle nach diesem Typenschlüssel möglichen Geräte sind lieferbar und/oder technisch umsetzbar.

NOT-HALT-Schalter in Metallausführung Ø 38,5 mm
frontseitige Bauhöhe von 29 mm
Einbaudurchmesser Ø 22,3 mm
Schutzart IP65

Bestelldaten

Produkt-Typbezeichnung	EDRR40RT/2x303/GB
Artikelnummer (Bestellnummer)	103008214
EAN (European Article Number)	4030661452838
eCl@ss Nummer, Version 12.0	27-37-12-12
eCl@ss Nummer, Version 11.0	27-37-12-12
eCl@ss Nummer, Version 9.0	27-37-12-12
ETIM Nummer, Version 7.0	EC001038
ETIM Nummer, Version 6.0	EC001038

Zulassungen - Vorschriften

Zertifikate	cULus

Allgemeine Daten

Vorschriften	EN ISO 13850 EN 60947-5-1 EN 60947-5-5 EN 60947-1
Ausführung	Frontplattenmontage Not-Halt Schlagtaster
Bauform	Externer Sprungmechanismus
Einbaubedingungen (mechanisch)	beliebig
Werkstoff des Bedienteils	Aluminium, eloxiert
Werkstoff des Frontring	Aluminium, eloxiert
Farbe des Bedienteils	rot
Farbe des Frontringes	gold
Bruttogewicht	80 g

Allgemeine Daten - Eigenschaften

NOT-HALT-Taster	Ja
Frontplattenmontage	Ja
Sicherheitsfunktionen	Ja
Sprungmechanismus extern	Ja
Verrastend vorhanden	Ja
Vollisolation	Ja
Anzahl der Öffner	2
Anzahl der Schließer	2
Anzahl der Kontaktelelemente, maximum	2

Mechanische Daten

Entriegelung	Dreh-Zug-Entriegelung
Mechanische Lebensdauer, NOT-HALT-Taster	100.000 Schaltspiele
Betätigungshub	5 mm
Zwangsöffnungsweg	2 mm
Kontaktöffnungsweite	3 mm Schließer (NO) 3 mm Öffner (NC)
Befestigung	Montageflansch ELM
Anzugsdrehmoment der Schraube	0,6 Nm
Montageflansch-Position	1 3
Typische Betätigungskraft des NOT-HALT	25 N

Mechanische Daten - Anschlusstechnik

Anschlussart	Schraubanschluss M20 x 1.5
Anschlussquerschnitt, minimum	0,5 mm², starr 0,5 mm², flexibel
Anschlussquerschnitt, maximum	2,5 mm², starr 1,5 mm², flexibel
Hinweis	Alle Angaben einschließlich Aderendhülsen.

Mechanische Daten - Abmessungen

Einbauhöhe	29 mm
Hinweis (Einbauhöhe)	Höhe vor der Frontplatte.
Einbautiefe	65 mm
Hinweis (Einbautiefe)	Tiefe hinter Frontplatte inklusiv einem Kontaktelement
Durchmesser des Bedienkopfes	38,5 mm
Einbaudurchmesser	22,3 mm
Dicke der Frontplatte, minimum	1,5 mm
Dicke der Frontplatte, maximum	6 mm
Rastermaß	50 x 40 mm

Umgebungsbedingungen

Schutzart	IP65
Schutzart des Schaltraumes	IP40
Schutzart der Klemmen bzw. Anschlüsse	IP20
Erschütterungsfestigkeit	Erschütterungsfestigkeit: 20 g / 10 … 200 Hz

Umgebungsbedingungen - Isolationskennwerte

Bemessungsisolationsspannung U_i	400 V

Elektrische Daten

Thermischer Dauerstrom	10 A
Spannung, Gebrauchskategorie AC-15	230 VAC
Strom, Gebrauchskategorie AC-15	8 A
Spannung, Gebrauchskategorie DC-13	24 VDC
Strom, Gebrauchskategorie DC-13	5 A
Schaltelement	Öffner (NC), Schließer (NO)
Schaltprinzip	Schleichschaltung
Prelldauer, maximum	5 ms
Kontaktbezeichnung	11-12 23-24
Schalthäufigkeit des NOT-HALT, maximum	600 /h

Lieferumfang

Hinweis (Lieferumfang, Anzahl und Art)	Lieferumfang mit Montageflansch ELM Lieferumfang mit Kontaktelementen 1x EF303.1 und 1x EF303.2 Lieferumfang mit NOT-HALT Schild MDP-8 GB Lieferumfang mit Federelement EFR

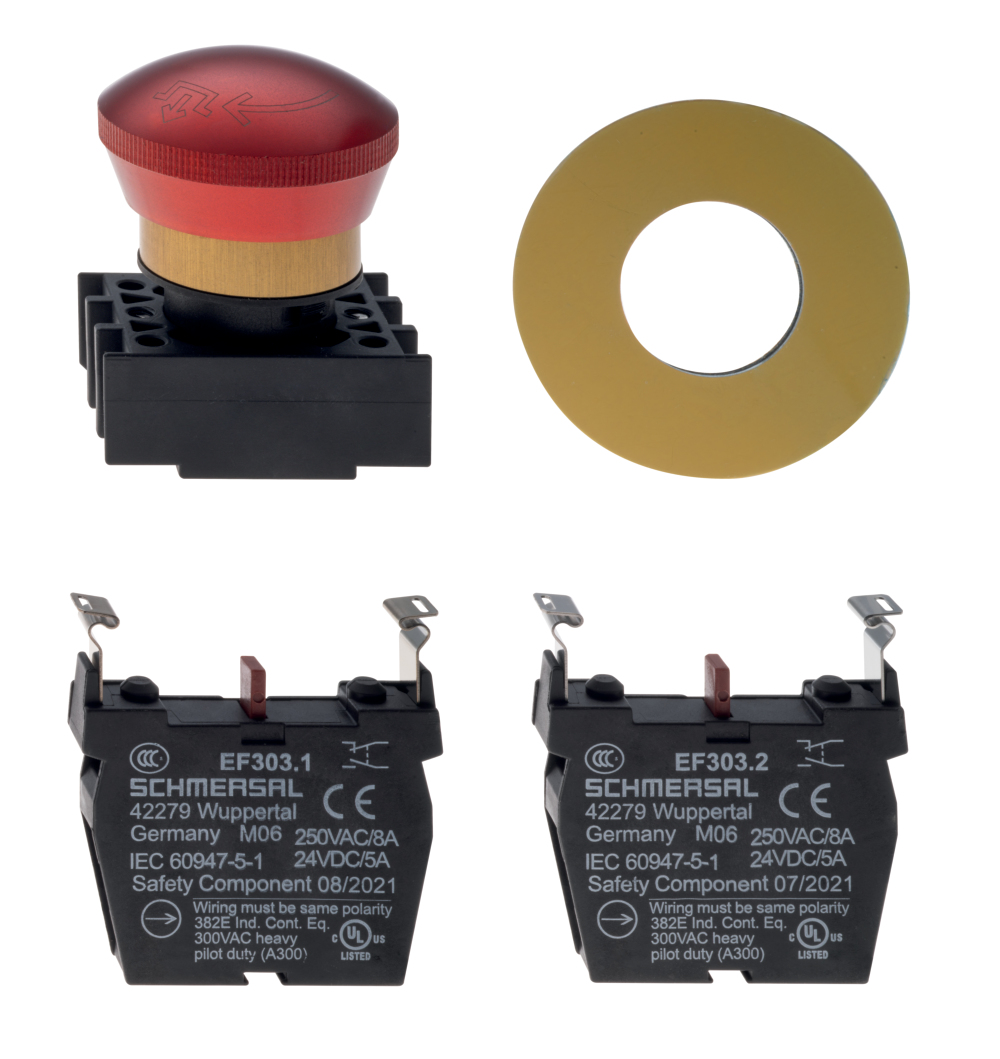

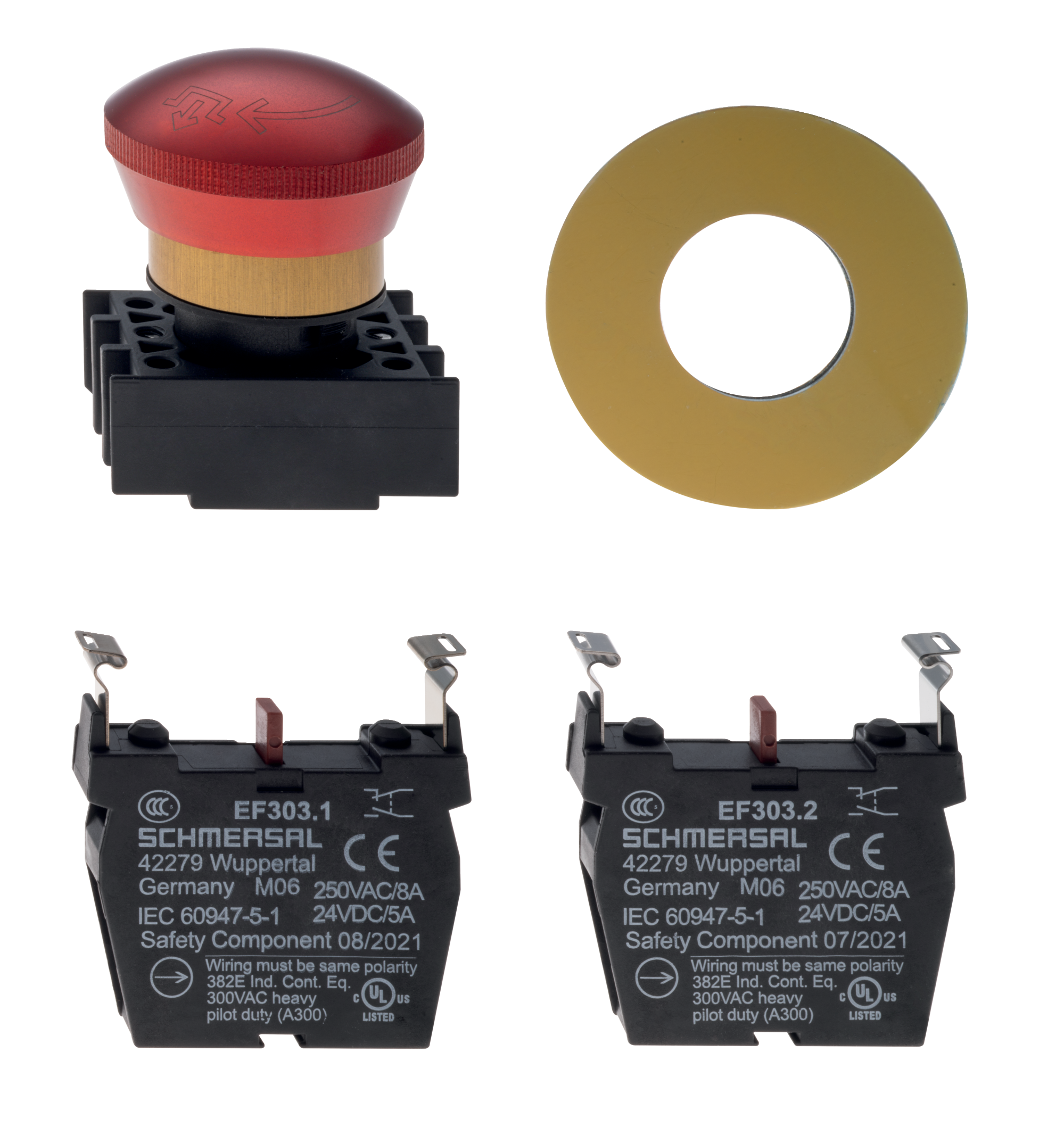

Produktbild (Katalogeinzelphoto )

ID: kedrrf20

| 352,9 kB | .jpg | 352.778 x 373.59200000000004 mm - 1000 x 1059 Pixel - 72 dpi

| 53,6 kB | .png | 74.083 x 78.31700000000001 mm - 210 x 222 Pixel - 72 dpi

| 60,4 kB | .jpg | 116.769 x 123.47200000000001 mm - 331 x 350 Pixel - 72 dpi

| 44,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi

| 3,3 MB | .png | 169.249 x 179.324 mm - 1999 x 2118 Pixel - 300 dpi

EU-Konformitätserklärung

PDF

EU-Konformitätserklärung

Original

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Erklärung:

Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen.

Bezeichnung des Bauteils:

EDRR..., EDRRZ..., EDRZ...

Typ:

siehe Typenschlüssel

Beschreibung des Bauteils:

NOT-HALT-Schlagtaster

Einschlägige Richtlinien:	Maschinenrichtlinie	2006/42/EG
	RoHS-Richtlinie	2011/65/EU

Angewandte Normen:

EN 60947-5-1:2017 + AC:2020
EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
EN ISO 13850:2015

Bevollmächtigter für die Zusammenstellung der technischen Unterlagen:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Ort und Datum der Ausstellung:

Wuppertal, 9. Februar 2023

Rechtsverbindliche Unterschrift
Philip Schmersal
Geschäftsführer

UK-Konformitätserklärung

PDF

UK Declaration of Conformity

Company:

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Declaration:

We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.

Name of the component:

EDRR..., EDRRZ..., EDRZ...

Type:

See ordering code

Description of the component:

Emergency stop pushbutton

Relevant legislation:	Supply of Machinery (Safety) Regulations	2008
	The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations	2012

Designated standards:

EN 60947-5-1:2017 + AC:2020
EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
EN ISO 13850:2015

UK-Importer / Person authorised for the compilation of the technical documentation:

Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL

Place and date of issue:

Wuppertal, November 18, 2022

Authorised signature
Philip Schmersal
Managing Director

K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal

Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
