AZM190-B1
AZM190-B1
Downloads
- Gerader Betätiger
- besonders geeignet für Schiebetüren
- Ausgleich von Toleranzen durch Gummipuffer
Bestelldaten
| Ersetzt die Artikelnummer |
101029965 |
| Produkt-Typbezeichnung |
AZM190-B1 |
| Artikelnummer (Bestellnummer) |
131029965 |
| EAN (European Article Number) |
8905236105777 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-06 |
| ETIM Nummer, Version 7.0 |
EC001487 |
| ETIM Nummer, Version 6.0 |
EC001487 |
Allgemeine Daten
| Codierstufe gemäß EN ISO 14119 |
gering |
| Bruttogewicht |
38 g |
Mechanische Daten
| Betätigungsradius, minimum |
350 mm |
| Betätiger |
gerade |
Hinweis
| Hinweis (Allgemein) |
Drehpunkt des Scharniers und Oberkante des Sicherheitsschalters zuzüglich 10 mm müssen eine Ebene bilden kleinstmöglicher Betätigungsradius bei drehbaren Schutzeinrichtungen über die schmale Seite des Betätigers 350 mm kleinstmöglicher Betätigungsradius bei drehbaren Schutzeinrichtungen über die breite Seite des Betätigers 650 mm |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
Download der aktuellen Version von Adobe Reader

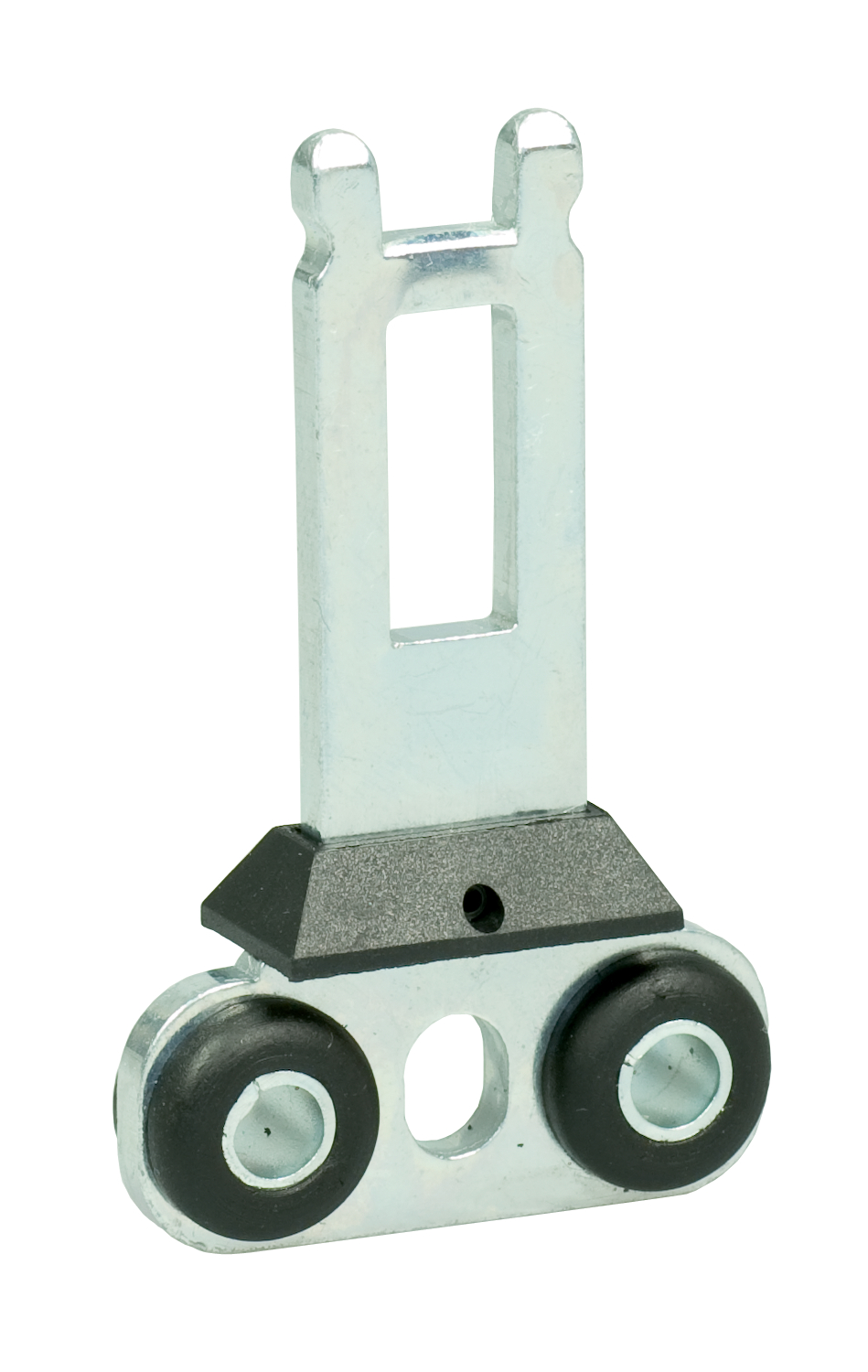

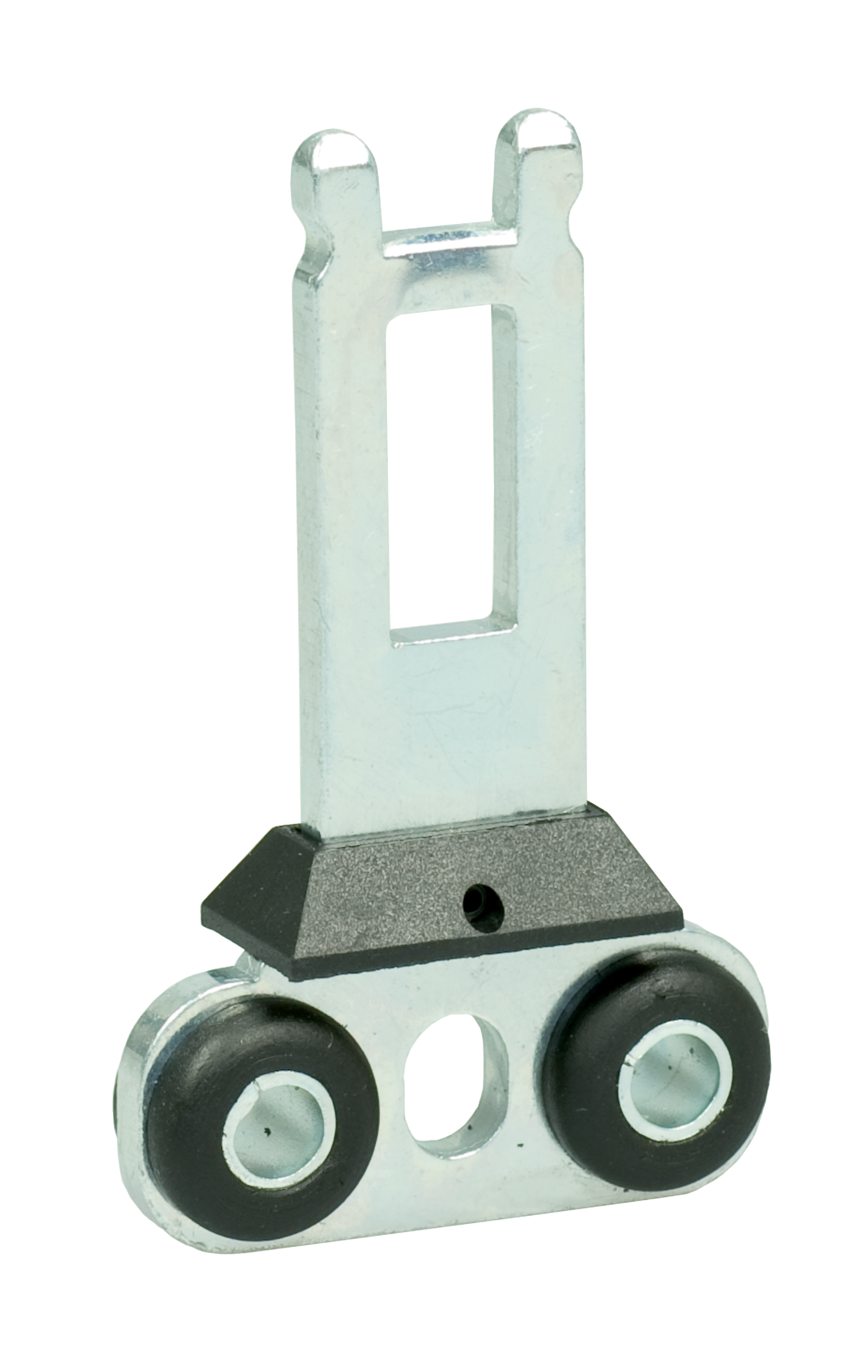

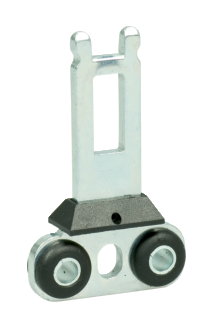

Produktbild (Katalogeinzelphoto )
ID: kazm1f39
| 4,9 MB | .tif | 94.9 x 178.4 mm - 949 x 1784 Pixel - 254 dpi
| 458,7 kB | .jpg | 334.786 x 529.167 mm - 949 x 1500 Pixel - 72 dpi
| 42,7 kB | .png | 73.73100000000001 x 116.769 mm - 209 x 331 Pixel - 72 dpi
| 28,8 kB | .jpg | 77.964 x 123.47200000000001 mm - 221 x 350 Pixel - 72 dpi
| 25,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 3,5 MB | .png | 200 x 316.1 mm - 2000 x 3161 Pixel - 254 dpi

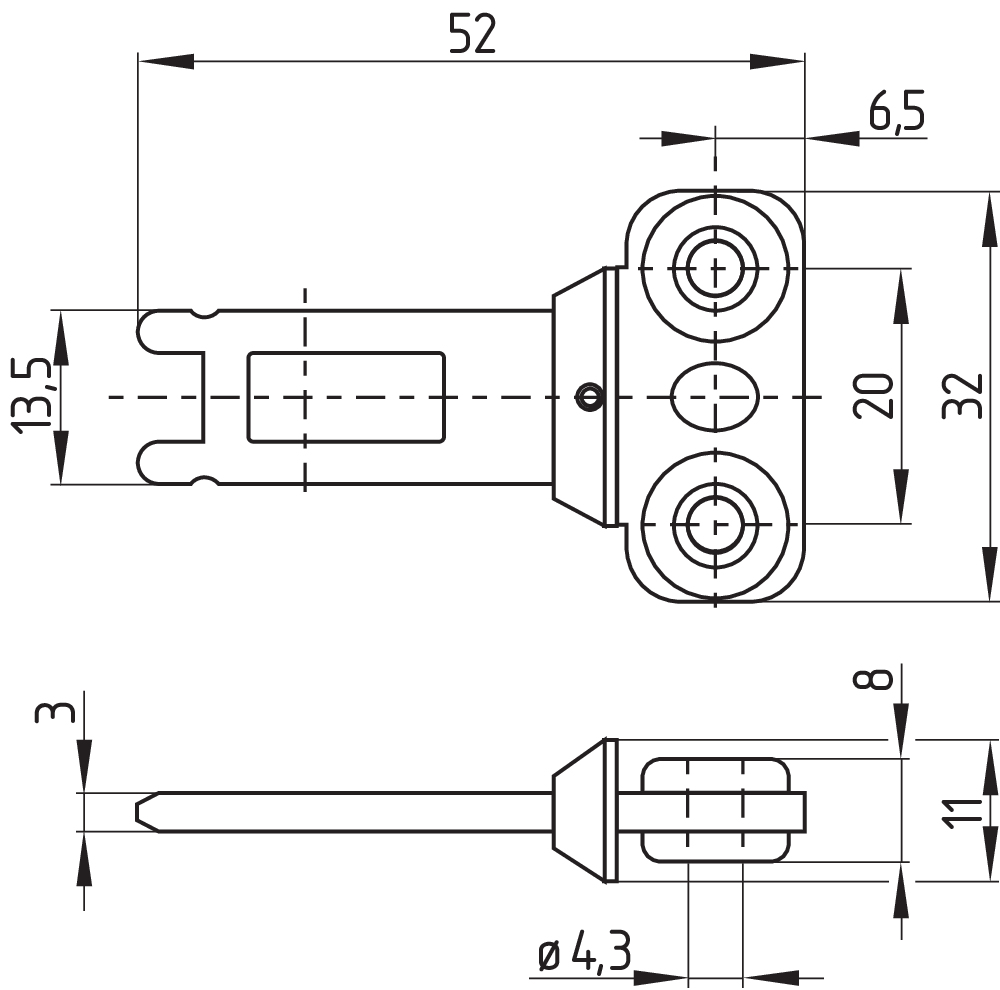

Maßzeichnung Betätiger

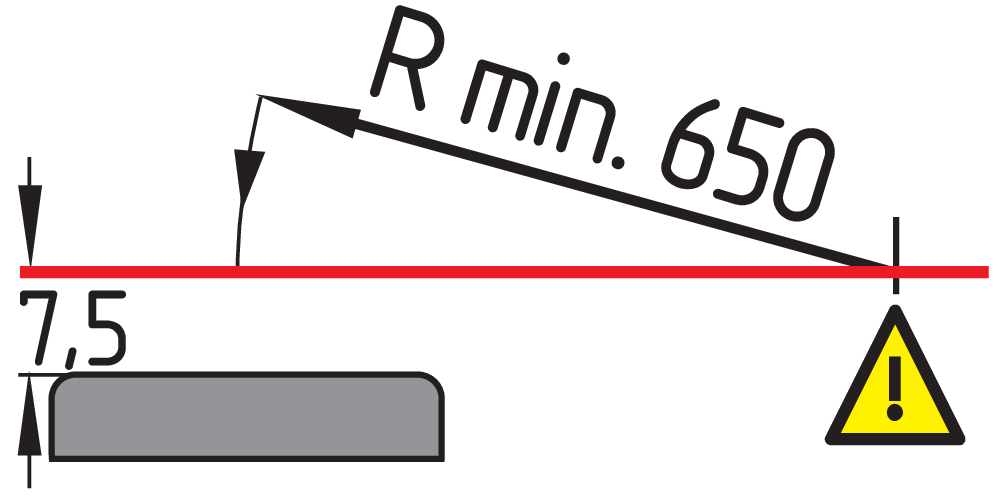

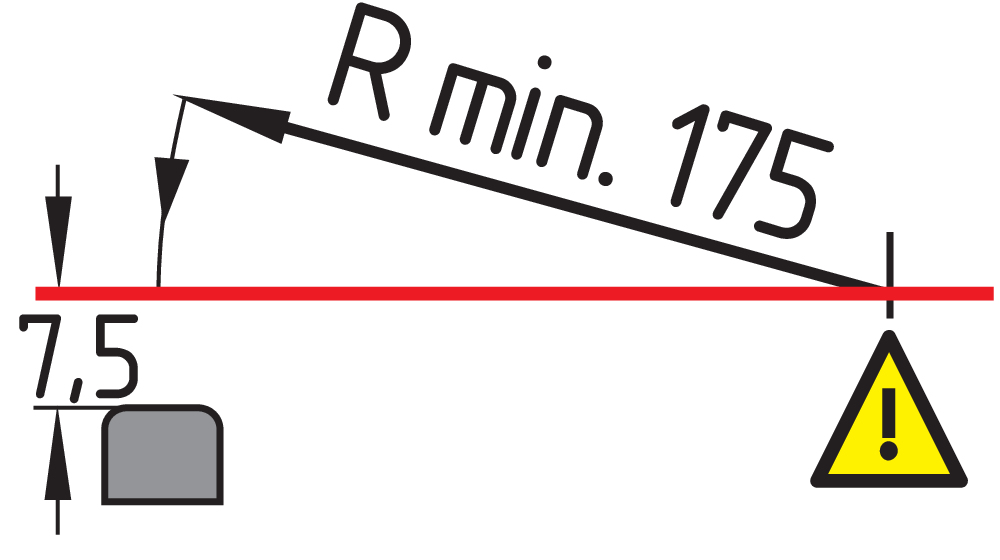

Radiuszeichnungen
| EU-Konformitätserklärung |   |
| Original | Schmersal India Private Limited G-7/1, MIDC, Ranjangaon Tal. Shirur, Dist. Pune – 412 220 Maharashtra India Internet: www.schmersal.in |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | AZM190 |
| Typ: | siehe Typenschlüssel |
| Beschreibung des Bauteils: | Verriegelung mit elektromagnetischer Zuhaltung für Sicherheitsfunktionen (Sicherheitszuhaltung) |
| Einschlägige Richtlinien: | Maschinenrichtlinie | 2006/42/EG |
| Â | RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | EN IEC 60947-5-1:2025 EN ISO 14119:2025 |
| Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Ort und Datum der Ausstellung: | Pune, 26. Januar 2026 |
| Â |  |
|  | Rechtsverbindliche Unterschrift Ramji Singh Geschäftsführer |
K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
