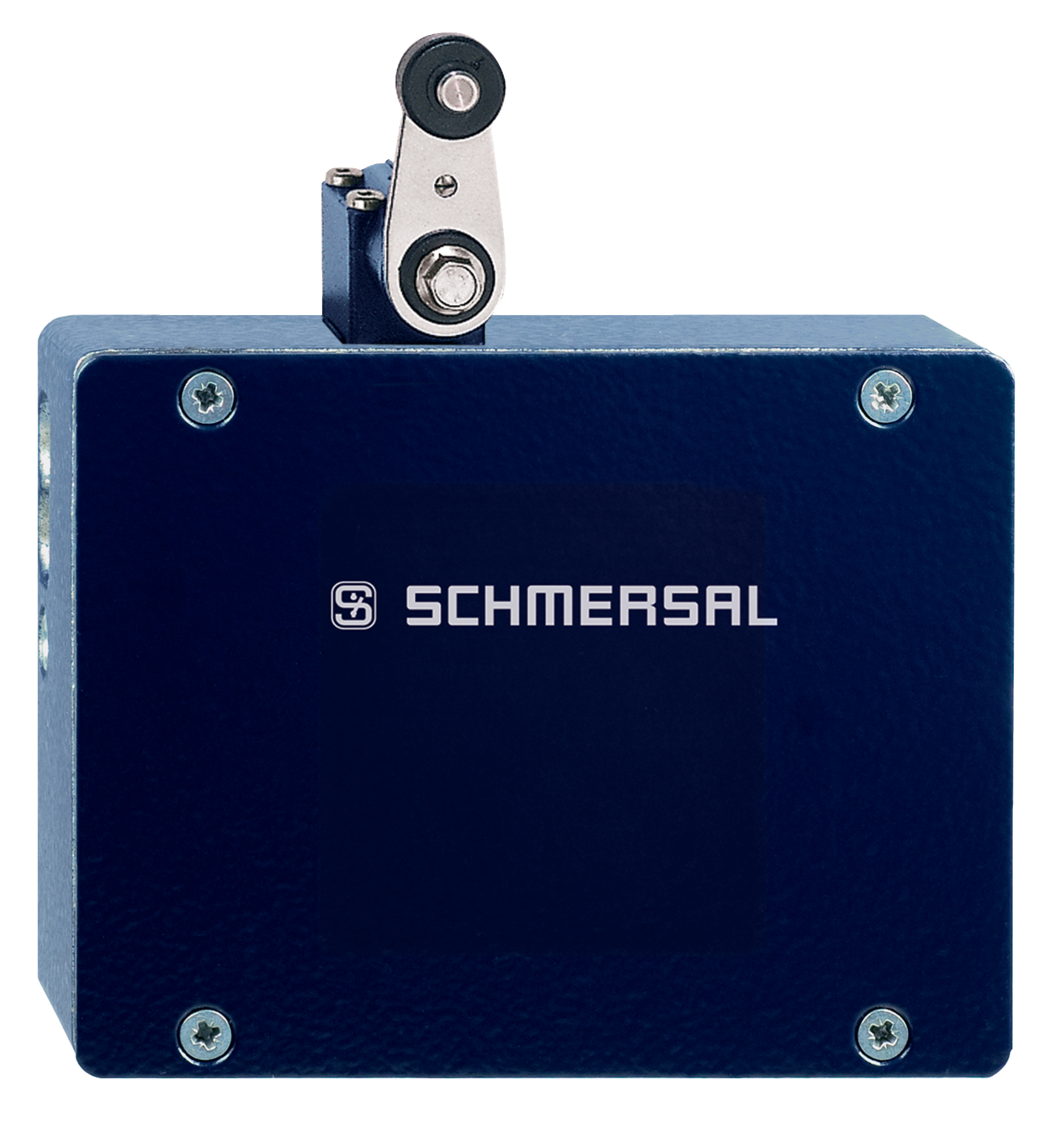

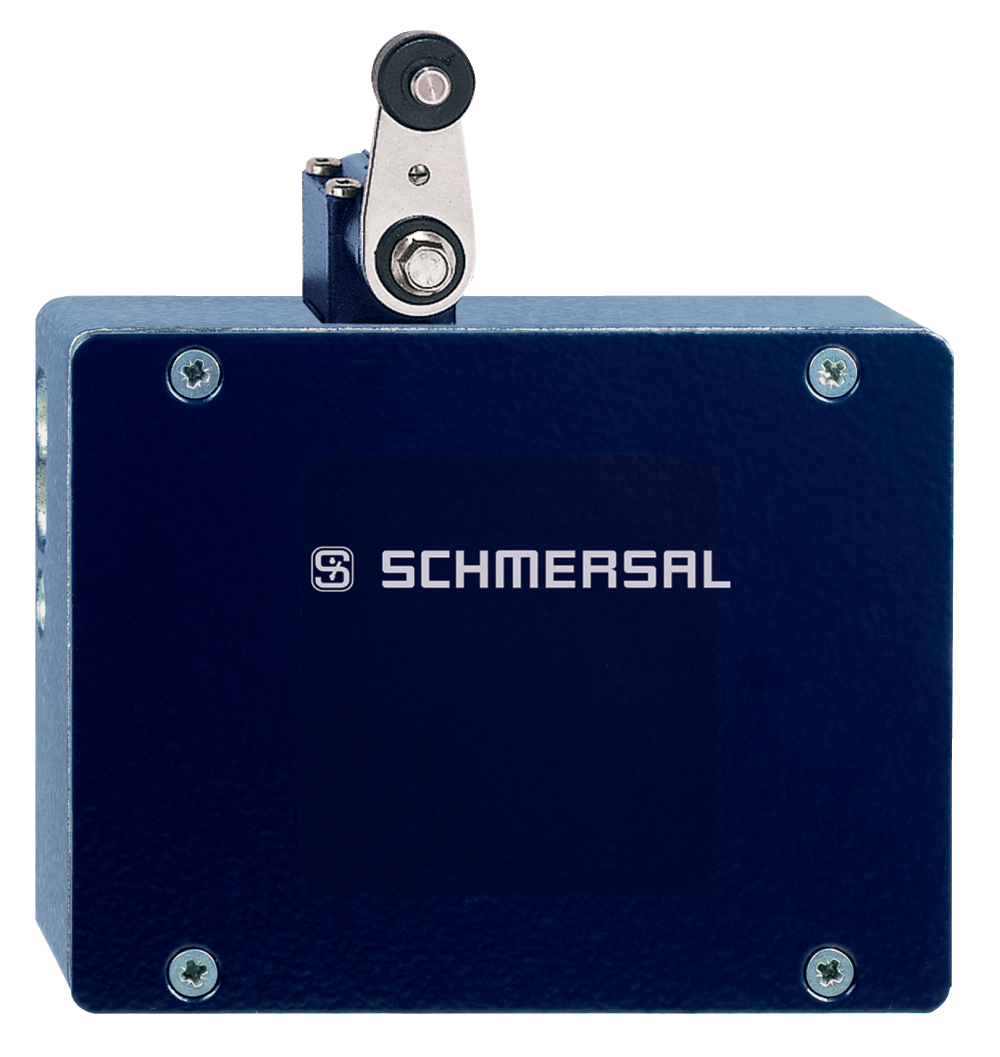

AZM 415-02/11ZPK14H 24 VAC/DC

Artikelnummer: 101174577
Archiv
AZM 415-02/11ZPK14H 24 VAC/DC

Downloads

ePLAN Daten
CADENAS CAD-Daten
SISTEMA Daten
  • einstellbare Kugelrastung bis 400 N
  • problemloses Öffnen verspannter Türen durch Kniehebelsystem
  • Prinzipverschiedene Betätigung der Schalteinsätze
  • Geeignet bis Steuerungskategorie 4
  • Die Position der Schutzeinrichtung kann abgefragt werden
  • Betätiger federnd
  • 130 mm x 144 mm x 56 mm
  • Metallgehäuse
  • Fehlschließsichere Zuhaltung
  • robuste Ausführung
  • hohe Lebensdauer
  • 2 Leitungseinführungen M 20 x 1.5
  • Schraubklemmenanschluss

Bestelldaten

Hinweis (Lieferfähigkeit)

Nicht mehr lieferbar!
Produkt-Typbezeichnung

AZM 415-02/11ZPK14H 24 VAC/DC
Artikelnummer (Bestellnummer)

101174577
EAN (European Article Number)

4030661332031
eCl@ss Nummer, Version 12.0

27-27-26-03
eCl@ss Nummer, Version 11.0

27-27-26-03
eCl@ss Nummer, Version 9.0

27-27-26-03
ETIM Nummer, Version 7.0

EC002593
ETIM Nummer, Version 6.0

EC002593

Zulassungen - Vorschriften

Zertifikate

cULus

Allgemeine Daten

Vorschriften

BG-GS-ET-19

EN IEC 60947-5-1
Wirkprinzip

elektromechanisch
Werkstoff des Gehäuses

Aluminium
Werkstoff der Gehäusebeschichtung

lackiert
Werkstoff des Betätigers

Metall verzinkt
Bruttogewicht

1.030 g

Allgemeine Daten - Eigenschaften

Ruhestromprinzip

Ja
Anzahl der Anfahrrichtungen

1
Anzahl der Hilfskontakte

1
Anzahl der Sicherheitskontakte

3
Anzahl der Schutztüren

1

Sicherheitsbetrachtung

Vorschriften

EN ISO 13849-1
Gebrauchsdauer

20 Jahre

Sicherheitsbetrachtung - Sicherheitsausgänge

B10D Öffner (NC)

2.000.000 Schaltspiele

Mechanische Daten

Werkstoff der Rolle

Kunststoff
Mechanische Lebensdauer, minimum

1.000.000 Schaltspiele
Zuhaltekraft

3.500 N
Zuhaltekraft FZh gemäß EN ISO 14119

3.500 N
Rastkraft, minimum

150 N
Rastkraft, maximum

400 N
Zwangsöffnungsweg

5 mm
Zwangsöffnungskraft, minimum

15 N
Betätigungsgeschwindigkeit, maximum

0,2 m/s

Mechanische Daten - Anschlusstechnik

Anschlussart

Schraubanschluss M20 x 1.5
Anschlussquerschnitt, minimum

2 x 0,75 mm²
Anschlussquerschnitt, maximum

2 x 2,5 mm²
Hinweis

Alle Angaben einschließlich Aderendhülsen.

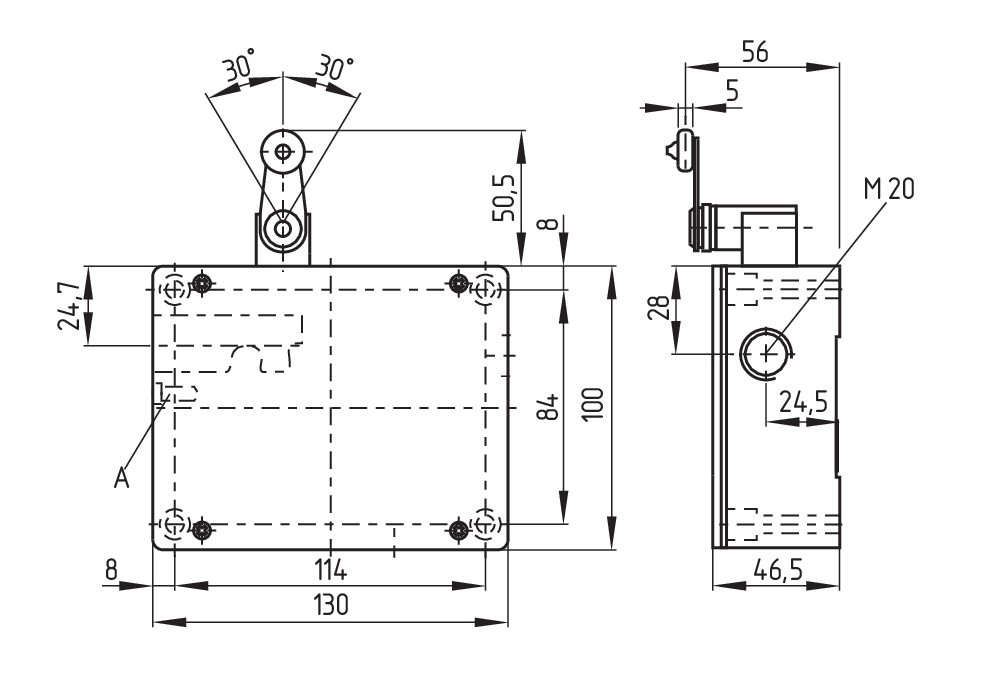

Mechanische Daten - Abmessungen

Länge des Sensors

56 mm
Breite des Sensors

130 mm
Höhe des Sensors

144 mm
Breite der Rolle

5 mm

Umgebungsbedingungen

Schutzart

IP65

IP67
Umgebungstemperatur

-25 ... +50 °C
Hinweis (Relative Feuchtigkeit)

nicht kondensierend

nicht vereisend

Umgebungsbedingungen - Isolationskennwerte

Bemessungsisolationsspannung Ui

250 VAC
Bemessungsstoßspannungsfestigkeit Uimp

4 kV

Elektrische Daten

Thermischer Dauerstrom

6 A
Bemessungssteuerspeisespannung

24 VAC
Bemessungssteuerspeisespannung

24 VDC
Spannung, Gebrauchskategorie AC-15

230 VAC
Strom, Gebrauchskategorie AC-15

4 A
Spannung, Gebrauchskategorie DC-13

24 VDC
Strom, Gebrauchskategorie DC-13

1 A
Elektrische Leistungsaufnahme, maximum

10 W

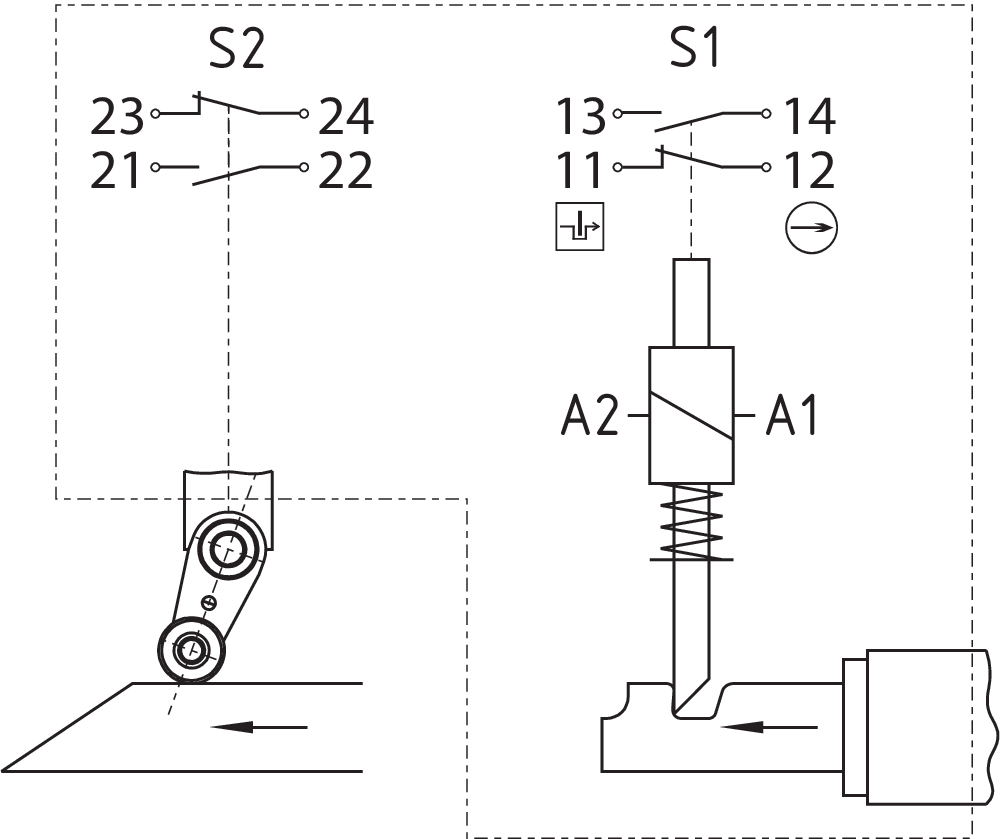

Schaltelement

Schließer (NO), Öffner (NC)
Schaltprinzip

Schleichschaltung
Werkstoff der Kontakte, elektrisch

Silber

Sonstige Daten

Hinweis (Applikationsanwendungen)

verschiebbare Schutzeinrichtung

Sprachfilter

Wenn ein Dokument nicht in der Landessprache verfügbar ist, wird auf die englische Fassung zurückgegriffen.

Datenblatt

Chinesisch (15.04.2026)
Deutsch (15.04.2026)
Dänisch (15.04.2026)
Englisch (15.04.2026)
Finnisch (15.04.2026)
Französisch (15.04.2026)
Italienisch (15.04.2026)
Japanisch (15.04.2026)
Niederländisch (15.04.2026)
Norwegisch (15.04.2026)
Polnisch (15.04.2026)
Portugiesisch (15.04.2026)
Portugiesisch (15.04.2026)
Schwedisch (15.04.2026)
Spanisch (15.04.2026)
Türkisch (15.04.2026)

Montage- und Anschlussanleitung

AZM 415-../..-14H (127,8 kB, 26.01.2022, Revision B)
AZM 415-../..-14H (127,8 kB, 26.01.2022, Revision B)
AZM 415-../..-14H (127,8 kB, 26.01.2022, Revision B)

Betriebsanleitung (EU)

AZM 415-11/11...14H (391,1 kB, 26.08.2022)
AZM 415-11/11...14H (346,4 kB, 23.01.2020, Revision E)
AZM 415-11/11...14H (348,5 kB, 23.01.2020, Revision E)
AZM 415-11/11...14H (350,5 kB, 23.01.2020, Revision E)
AZM 415-11/11...14H (378,5 kB, 23.01.2020, Revision E)
AZM 415-11/11...14H (348,9 kB, 23.01.2020, Revision E)
AZM 415-11/11...14H (504,4 kB, 23.01.2020, Revision E)
AZM 415-11/11...14H (488,6 kB, 23.01.2020, Revision E)

UL-Zertifikat

AZM 415 (398,5 kB, 01.08.2019)

Info

AZM 415-../..zpk: Neue Kontakt-Belegung (105,5 kB, 10.05.2019, Revision B)
AZM 415-../..zpk: New connector position (105,5 kB, 10.05.2019, Revision B)
AZM 415-../..zpk: Nouvelle position du connecteur (105,5 kB, 10.05.2019, Revision B)

SISTEMA-VDMA Bibliothek/Library

SISTEMA-VDMA-KOMPONENTEN (1.021,8 kB, 02.02.2026)
SISTEMA-VDMA COMPONENTS (1.018,3 kB, 02.02.2026)

Download der aktuellen Version von Adobe Reader

Adobe Reader
UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:AZM 415
Type:See ordering code
Description of the component:Interlocking device with electromagnetic interlock for safety functions
Relevant legislation:Supply of Machinery (Safety) Regulations2008
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN 60947-5-1:2017
EN ISO 14119:2013
UK-Importer / Person authorised for the compilation of the technical documentation:Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, November 25, 2021
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
EU-Konformitätserklärung LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Erklärung:Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen.
Bezeichnung des Bauteils:AZM 415
Typ:siehe Typenschlüssel
Beschreibung des Bauteils:Verriegelung mit elektromagnetischer Zuhaltung für Sicherheitsfunktionen
Einschlägige Richtlinien:Maschinenrichtlinie2006/42/EG
 RoHS-Richtlinie2011/65/EU
Angewandte Normen:EN 60947-5-1:2017
EN ISO 14119:2013
Bevollmächtigter für die Zusammenstellung der technischen Unterlagen:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Ort und Datum der Ausstellung:Wuppertal, 3. August 2020
 GRA_SIG_ksig-y24
 Rechtsverbindliche Unterschrift
Philip Schmersal
Geschäftsführer

K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal

Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
