TESF/S
TESF/S
Downloads
- ohne Montageanschläge
Bestelldaten
| Produkt-Typbezeichnung |
TESF/S |
| Artikelnummer (Bestellnummer) |
101181957 |
| EAN (European Article Number) |
4030661448947 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-09 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-09 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-09 |
| ETIM Nummer, Version 7.0 |
EC002591 |
| ETIM Nummer, Version 6.0 |
EC002591 |
Zulassungen - Vorschriften
| Zertifikate |
cULus CCC |
Allgemeine Daten
| Werkstoff des Scharniers |
Zink-Druckguss |
| Bruttogewicht |
225 g |
Allgemeine Daten - Eigenschaften
| Anbau innen |
Ja |
| Anbau außen |
Ja |
Mechanische Daten - Abmessungen
| Länge |
22 mm |
| Breite |
102 mm |
| Höhe |
55 mm |
Sprachfilter
Datenblatt
UL-Zertifikat
CCC-Zertifikat
Download der aktuellen Version von Adobe Reader
Produktbild (Katalogeinzelphoto )
ID: ktesff05
| 290,9 kB | .jpg | 352.778 x 235.303 mm - 1000 x 667 Pixel - 72 dpi
| 27,4 kB | .png | 74.083 x 49.389 mm - 210 x 140 Pixel - 72 dpi
| 42,4 kB | .jpg | 123.47200000000001 x 82.197 mm - 350 x 233 Pixel - 72 dpi
| 44,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 2,5 MB | .png | 145.143 x 96.738 mm - 2000 x 1333 Pixel - 350 dpi

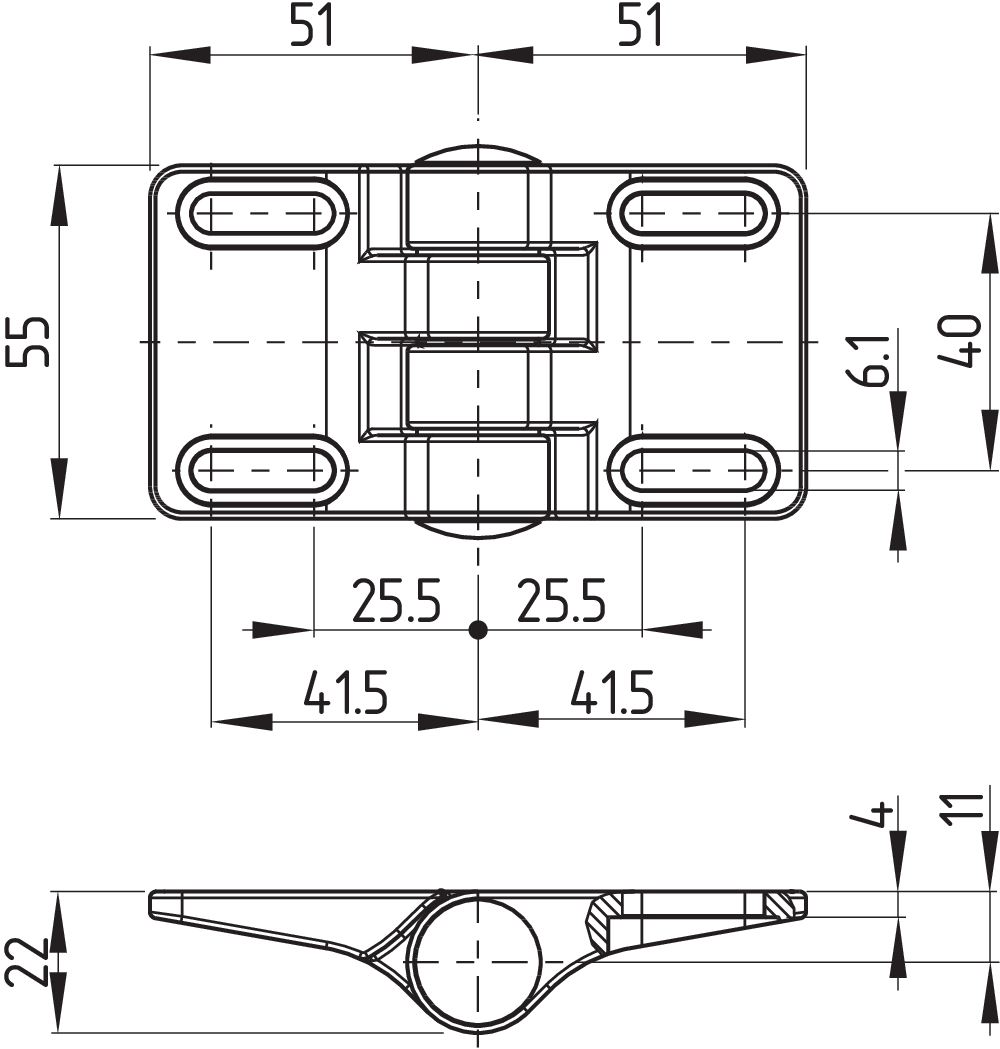

Maßzeichnung Grundgerät
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
