SE-100 C AUSWERTEGERAET
SE-100 C AUSWERTEGERAET
- Zur Überwachung von 1 ... 2 Sicherheits-Schaltleiste(n)
- 1 Sicherheitskontakt, STOP 0
- 1 Meldeausgang
Bestelldaten
| Produkt-Typbezeichnung |
SE-100 C AUSWERTEGERAET |
| Artikelnummer (Bestellnummer) |
101153919 |
| EAN (European Article Number) |
4030661289168 |
| eCl@ss Nummer, Version 12.0 |
27-37-18-19 |
| eCl@ss Nummer, Version 11.0 |
27-37-18-19 |
| eCl@ss Nummer, Version 9.0 |
27-37-18-19 |
| ETIM Nummer, Version 7.0 |
EC001449 |
| ETIM Nummer, Version 6.0 |
EC001449 |
Zulassungen - Vorschriften
| Zertifikate |
TÜV cULus |
Allgemeine Daten
| Vorschriften |
EN ISO 13849-1 EN ISO 13850 |
| Klimabeanspruchung |
EN ISO 13856-2 |
| Werkstoff des Gehäuses |
Kunststoff, Thermoplast |
| Reaktionszeit, maximum |
16 ms |
| Bruttogewicht |
166 g |
Allgemeine Daten - Eigenschaften
| elektronische Sicherung |
Ja |
| Drahtbrucherkennung |
Ja |
| Querschlusserkennung |
Ja |
| Automatische Reset-Funktion |
Ja |
| Rücksetzung nach Unterbrechung der Versorgungsspannung |
Ja |
| Erdschlusserkennung |
Ja |
| Integrierte Anzeige, Status |
Ja |
| Anzahl der Hilfskontakte |
1 |
| Anzahl der LEDs |
2 |
| Anzahl der Sicherheitskontakte |
1 |
| Anzahl der Meldeausgänge |
1 |
Sicherheitsbetrachtung
| Performance Level, bis |
c |
| Kategorie |
1 |
| Kategorie gemäß EN 954 |
1 |
| PFH-Wert |
2,24 x 10⁻⁶ /h |
| Hinweis (PFH-Wert) |
bis max. 5.000 Schaltzyklen/Jahr |
| Gebrauchsdauer |
20 Jahre |
| Stop-Kategorie |
0 |
Mechanische Daten
| Mechanische Lebensdauer, minimum |
20.000.000 Schaltspiele |
| Befestigung |
Schnellbefestigung für Normschienen nach DIN EN 60715 |
Mechanische Daten - Anschlusstechnik
| Länge der Leitung |
200 m |
| Anschlussquerschnitt, maximum |
2 x 1,5 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
| Anschluss (mechanisch) |
Schraubklemmen |
Mechanische Daten - Abmessungen
| Breite |
22,5 mm |
| Höhe |
100 mm |
| Tiefe |
121 mm |
Umgebungsbedingungen
| Schutzart des Gehäuses |
IP40 |
| Schutzart des Einbauraumes |
IP54 |
| Schutzart der Klemmen bzw. Anschlüsse |
IP20 |
| Umgebungstemperatur |
+5 ... +55 °C |
| Schwingfestigkeit |
10 … 55 Hz, Amplitude 0,15 mm |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
Elektrische Daten
| Betriebsspannung |
24 VDC -10 % / +20 % |
| Bemessungsbetriebsspannung |
24 VDC |
| Bemessungsbetriebsstrom |
150 mA |
| Bemessungssteuerspeisespannung bei DC, minimum |
21,6 VDC |
| Bemessungssteuerspeisespannung bei DC, maximum |
28,8 VDC |
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
2 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
2 A |
| Elektrische Leistungsaufnahme, maximum |
4 W |
| Bereitschaftsverzögerung, maximum |
300 ms |
Elektrische Daten - Elektromagnetische Verträglichkeit (EMV)
| Störfestigkeit |
EMV-Richtlinie |
Zustandsanzeige
| Angezeigte Funktionszustände |
Schaltleistenfunktion |
Sonstige Daten
| Hinweis (Applikationsanwendungen) |
Sicherheits-Schaltleisten |
Hinweis
| Hinweis (Allgemein) |
Die Gesamtsicherheit der Maschine ist von der fachgerechten Montage und Installation von Sicherheitsbaustein und Signalgeber, sowie von der fachgerechten elektrischen Verbindung der Baugruppen abhängig. Bei bestehender Gefahr darf die Maschine nicht erneut gestartet werden. |
Schaltungsbeispiel

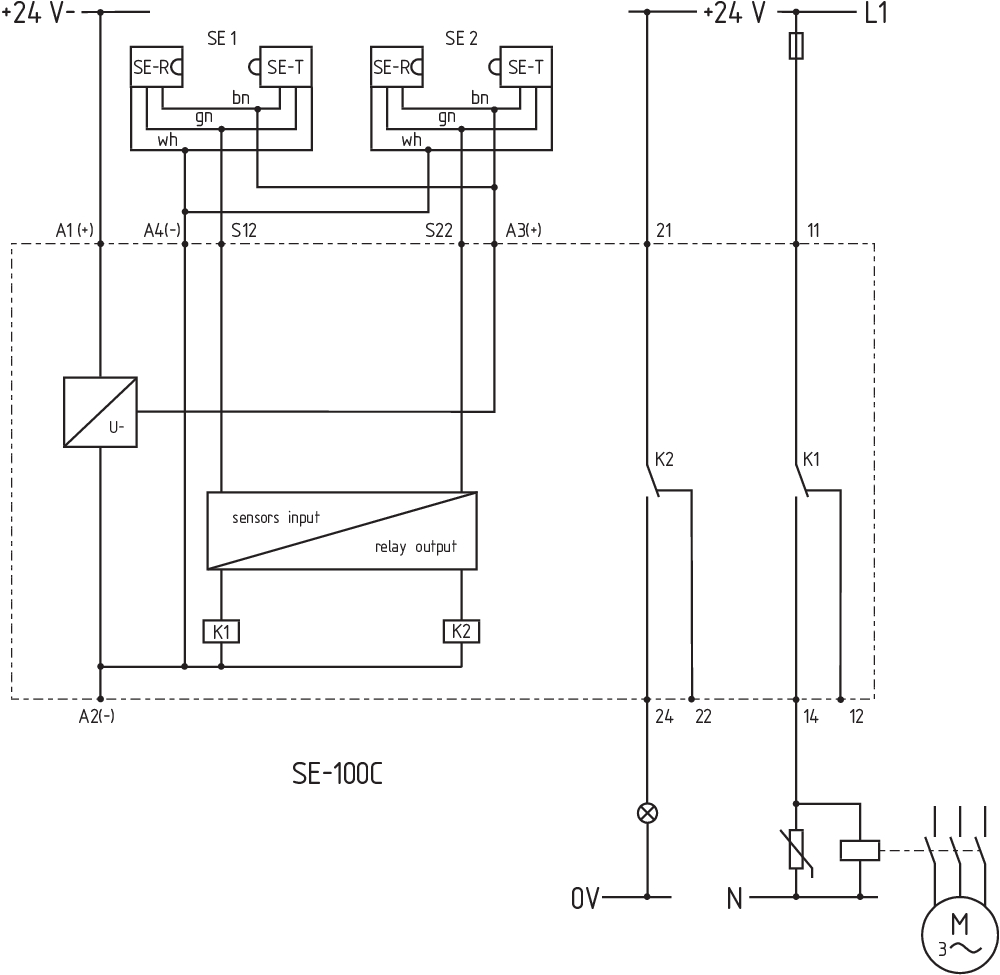

| Hinweis (Schaltungsbeispiel) |
Überwachung der Sicherheits-Schaltleisten SE 40 / SE 70 mit einem Sicherheitsbaustein SE-100C bis zu PL c und Kategorie 1. Wird nur eine Sicherheits-Schaltleiste angeschlossen, werden die Klemmen S12/S22 gebrückt. Die manuelle Rückstellfunktion, wenn notwendig, wird in der Maschinensteuerung realisiert. Manueller Reset und Autoreset muss den Anforderungen der EN 1760-2 (Zustandsdiagramm A2, A3) entsprechen. Das Schaltungsbeispiel ist im spannungslosen Zustand dargestellt. |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
UL-Zertifikat
TÜV-Zertifikat
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

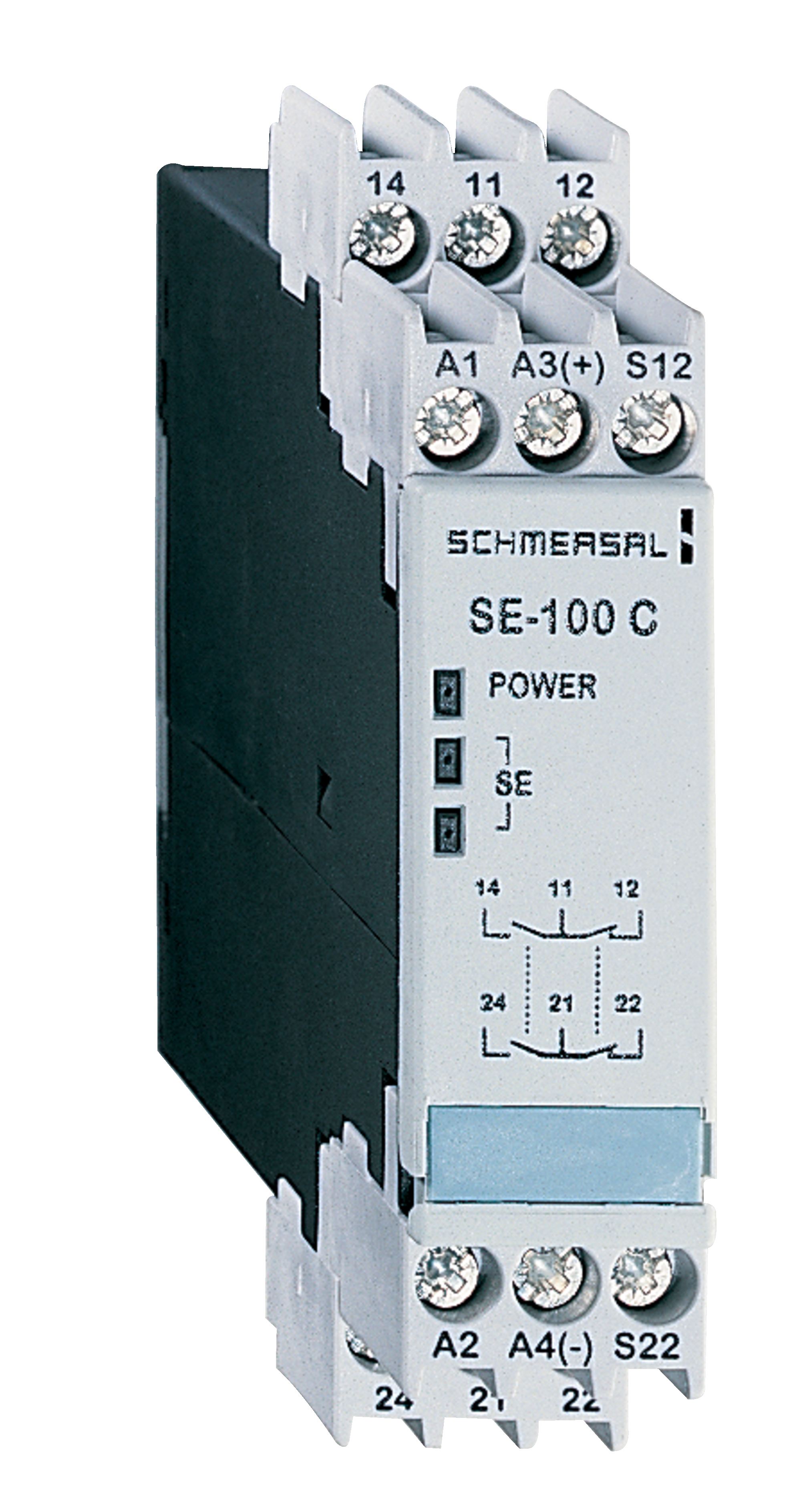

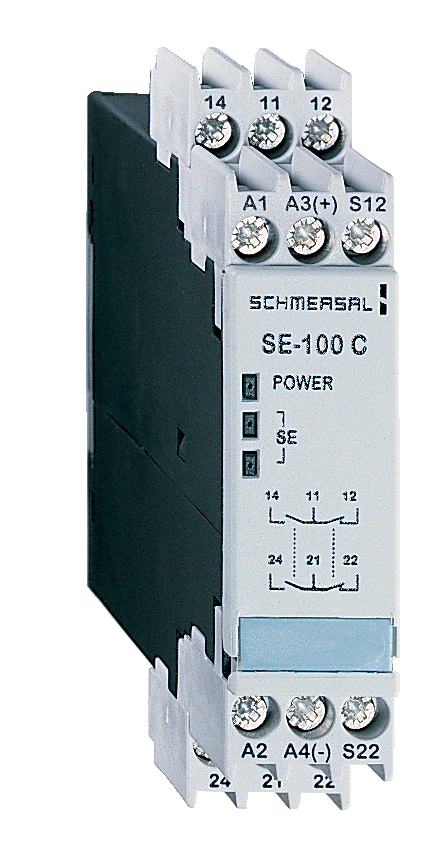

Produktbild (Katalogeinzelphoto )
ID: ksec1f01
| 367,8 kB | .jpg | 157.692 x 297.744 mm - 447 x 844 Pixel - 72 dpi
| 100,8 kB | .png | 74.083 x 139.70000000000002 mm - 210 x 396 Pixel - 72 dpi
| 49,3 kB | .jpg | 65.26400000000001 x 123.47200000000001 mm - 185 x 350 Pixel - 72 dpi
| 35,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 10,3 MB | .png | 142.697 x 269.411 mm - 2000 x 3776 Pixel - 356 dpi
Schaltungsbeispiel
| EU-Konformitätserklärung |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | SE-100 C |
| Typ: | siehe Typenschlüssel |
| Beschreibung des Bauteils: | Sicherheitsauswertung zur Überwachung optoelektronischer Sicherheits-Schaltleisten der Reihen SE 40/70 mit Sensor-Set SE-SET |
| Einschlägige Richtlinien: | Maschinenrichtlinie | 2006/42/EG |
| EMV-Richtlinie | 2014/30/EU | |
| RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | EN ISO 13856-2:2013 EN ISO 13849-1:2023 EN 12978:2003 + A1:2009 |
| Benannte Stelle der Baumusterprüfung: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln Kenn-Nr.: 0035 |
| EG-Baumusterprüfbescheinigung: | 01/205/5007.03/25 |
| Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Ort und Datum der Ausstellung: | Wuppertal, 12. Mai 2025 |
 |
| Rechtsverbindliche Unterschrift Philip Schmersal Geschäftsführer |
