IFO 8-30-10/01
IFO 8-30-10/01
Downloads
- Metallgehäuse
- AC 2-Leiter
- Anschlussraum um 180° versetzbar
- Bauform M30
- Anschlussraum
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
IFO 8-30-10/01 |
| Artikelnummer (Bestellnummer) |
101149285 |
| EAN (European Article Number) |
4030661150833 |
| eCl@ss Nummer, Version 12.0 |
27-27-09-03 |
| eCl@ss Nummer, Version 11.0 |
27-27-09-03 |
| eCl@ss Nummer, Version 9.0 |
27-27-09-03 |
| ETIM Nummer, Version 7.0 |
EC001821 |
| ETIM Nummer, Version 6.0 |
EC001821 |
Allgemeine Daten
| Vorschriften |
DIN VDE 0660-208 EN IEC 60947-5-2 |
| Gehäusebauform |
Zylinder, Gewinde |
| Werkstoff des Gehäuses |
Messing |
| Werkstoff der Gehäusebeschichtung |
vernickelt |
| Werkstoff der aktiven Flächen |
Kunststoff |
| Werkstoff der Mutter |
Messing |
| Erfassungsbereich Sd, maximum |
800 mm |
| Bruttogewicht |
140 g |
Allgemeine Daten - Eigenschaften
| Integrierte Anzeige, Status |
Ja |
| Anzahl der Leitungsadern |
2 |
Mechanische Daten
| Anzugsdrehmoment der Muttern, maximum |
30 Nm |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubanschluss PG9 |
| Anschlussquerschnitt, maximum |
2 x 1,5 mm² |
| Aderquerschnitt |
15 AWG |
Mechanische Daten - Abmessungen
| ISO-Gewinde des Sensors |
M30 |
| Schlüsselweite |
36 SW |
| Länge des Sensors |
118 mm |
| Breite des Sensors |
46 mm |
| Höhe des Sensors |
46 mm |
Umgebungsbedingungen
| Schutzart |
IP65 |
| Umgebungstemperatur |
+0 ... +70 °C |
| Schutzklasse |
II |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsstoßspannungsfestigkeit Uimp |
10 kV |
Elektrische Daten
| Bemessungsfrequenz des Versorgungsnetzes, minimum |
45 Hz |
| Bemessungsfrequenz des Versorgungsnetzes, maximum |
65 Hz |
| Betriebsspannung |
15 ... 250 VAC |
| Art des Spannungsbereichs |
AC |
| Betriebsstrom, minimum |
10 mA |
| Bemessungsbetriebsspannung |
15 ... 250 VAC |
| Bemessungsbetriebsstrom |
500 mA |
| Schaltelement |
Schließer (NO) oder Öffner (NC) |
| Schutzbeschaltung integriert |
Induktionsschutz |
| Schaltfrequenz, circa |
10 Hz |
Elektrische Daten - Digitale Ausgänge
| Spannungsfall Ud, maximum |
7 V |
| Strom bei Spannungsfall Ud |
0,5 A |
| Ausführung der Schaltelemente |
Zweidraht |
| Reststrom Ir, maximum |
3 mA |
Zustandsanzeige
| Hinweis (Integrierte Anzeige, Status) |
gelbe LED |
Hinweis
| Hinweis (Allgemein) |
Statt der Muttern kann auch eine Klemmschelle geliefert werden. |
Sprachfilter
Datenblatt
Konformitätserklärung (EU)
Download der aktuellen Version von Adobe Reader

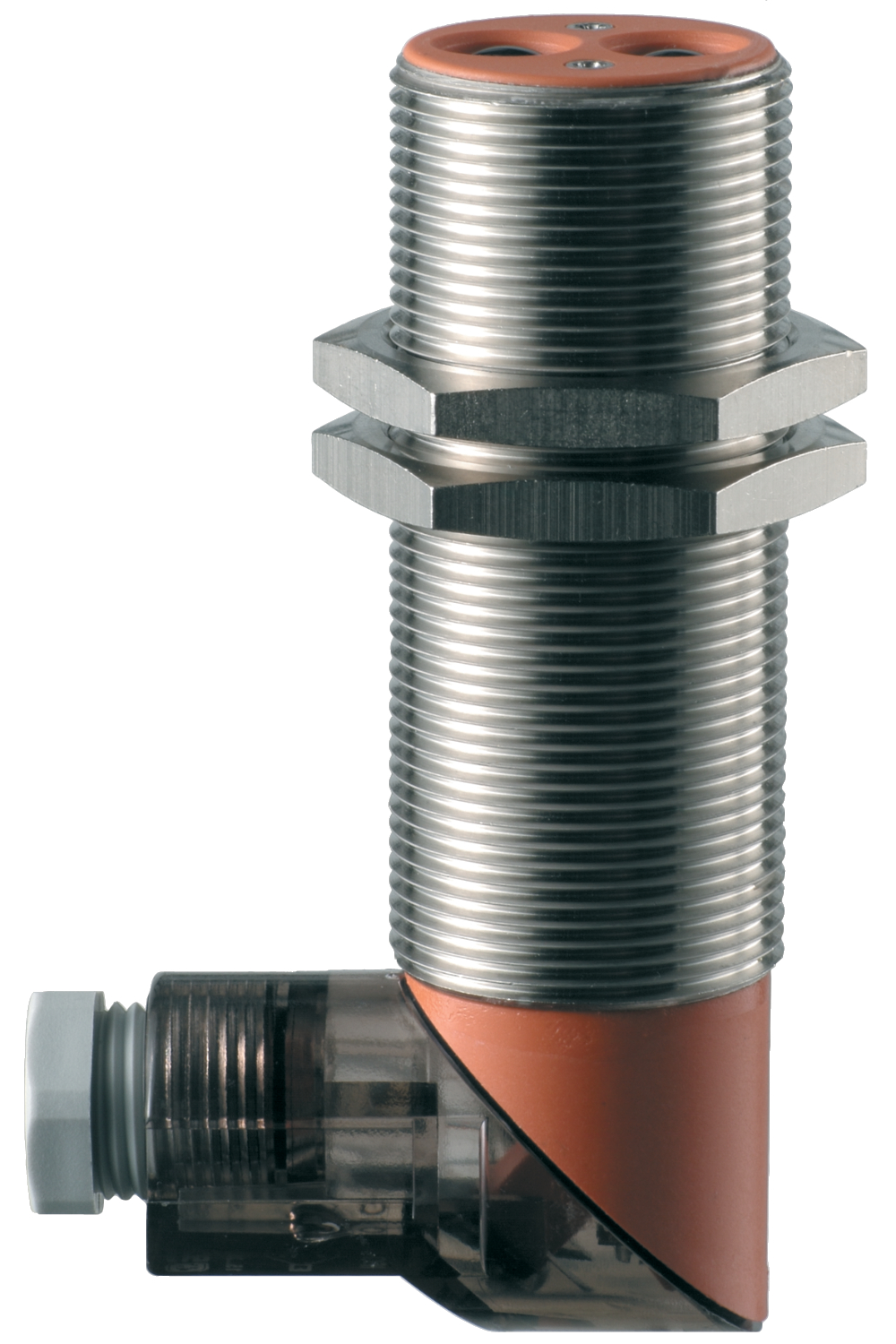

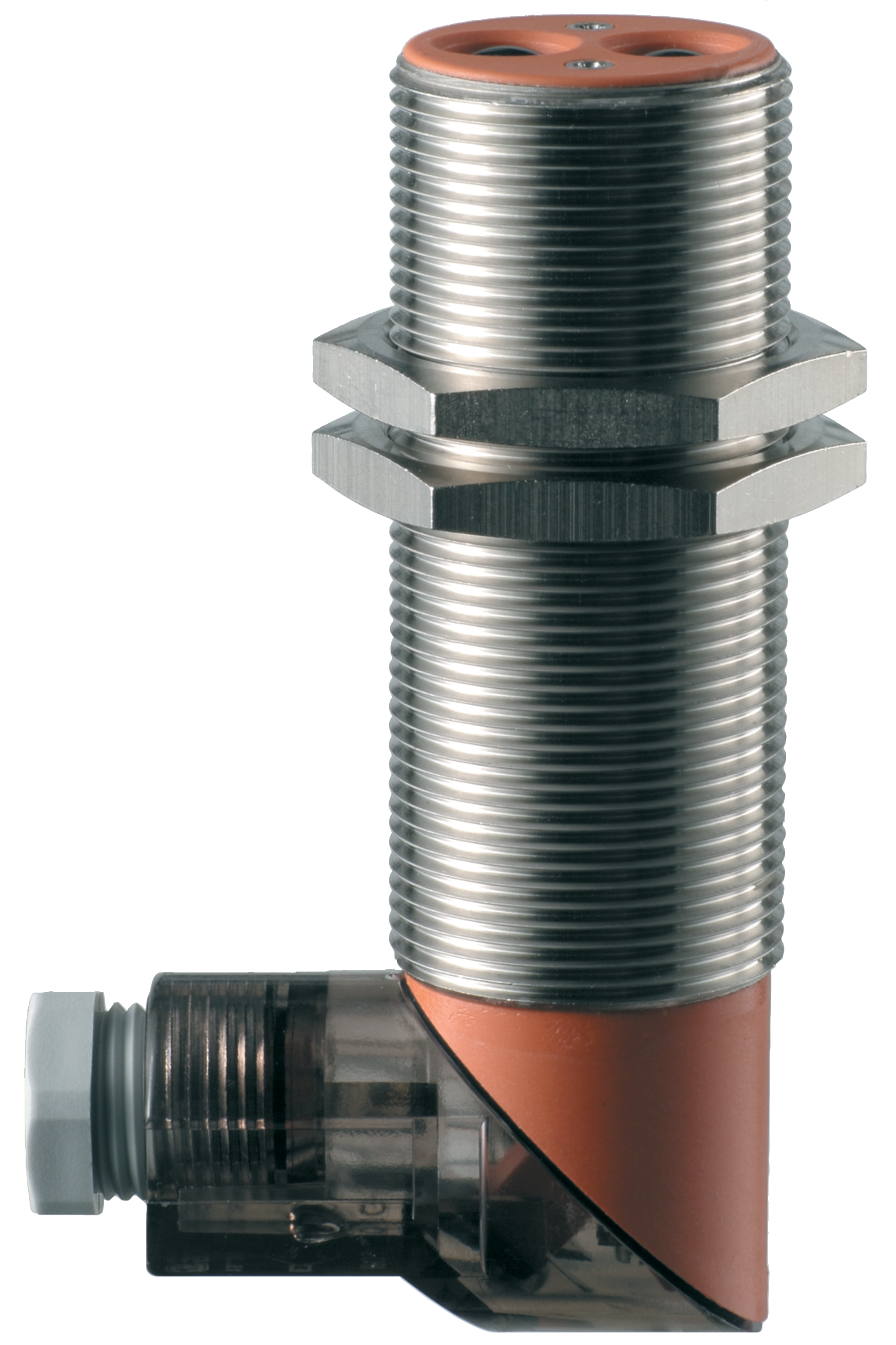

Produktbild (Katalogeinzelphoto )
ID: kifo8f01
| 717,0 kB | .jpg | 352.778 x 529.167 mm - 1000 x 1500 Pixel - 72 dpi
| 70,8 kB | .png | 74.083 x 111.125 mm - 210 x 315 Pixel - 72 dpi
| 48,9 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 Pixel - 72 dpi
| 48,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 7,2 MB | .png | 169.249 x 254 mm - 1999 x 3000 Pixel - 300 dpi

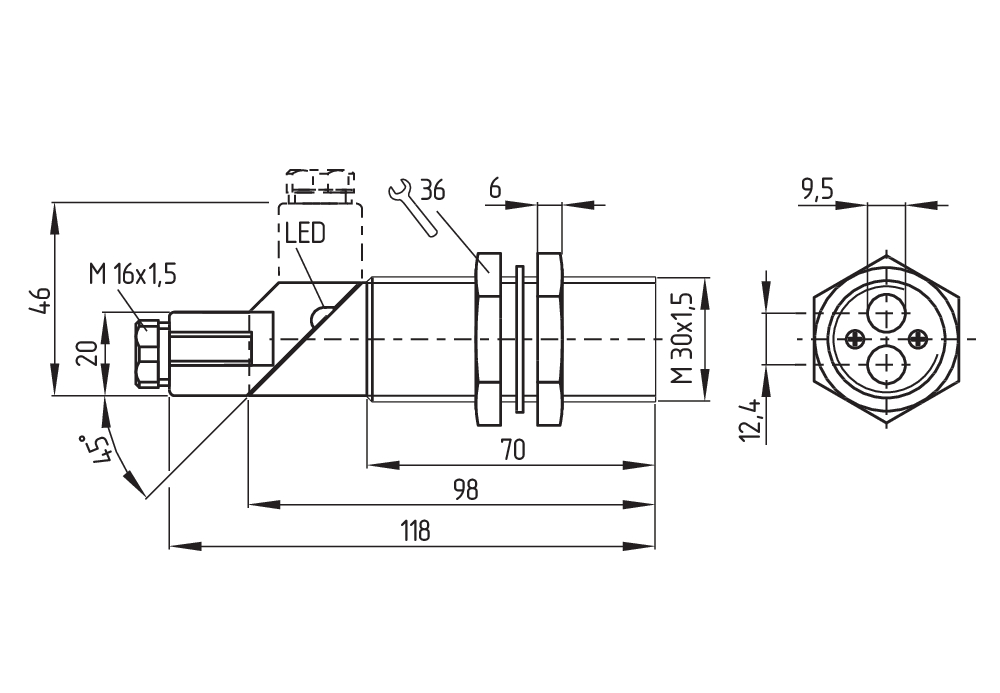

Maßzeichnung Grundgerät

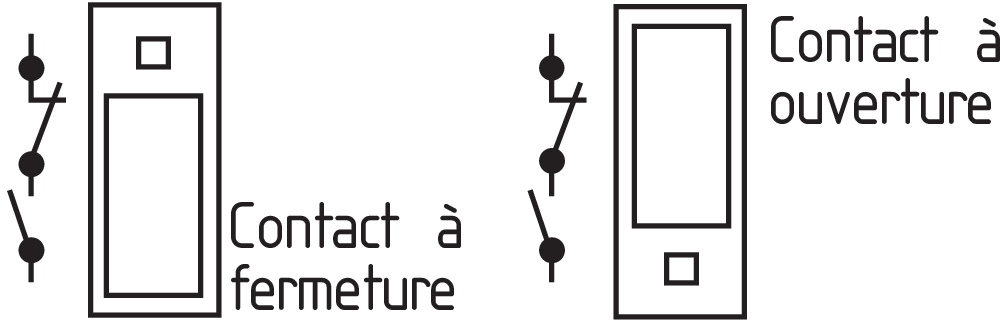

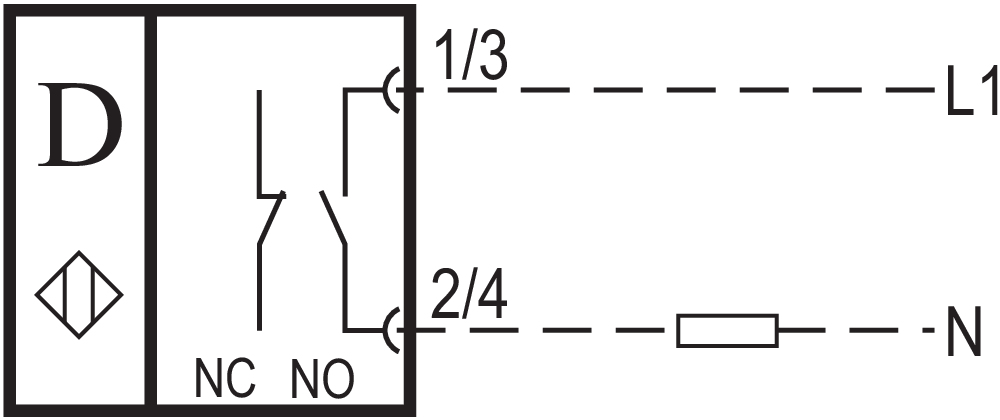

Kontaktbild
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
101068520 ACC-IFL-MOCL-H30-M5X55
- Zur einfachen Montage der Näherungsschalter mit zylindrischer Bauform Ø 30 mm oder Gewinde M30
103038715 IFOD 8-300-10/01
- Kunststoffgehäuse
- AC 2-Leiter
- Anschlussraum um 180° versetzbar
- Bauform M30
- Anschlussraum
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
Generiert am: 17.04.2026, 20:35
