HDT-BL-GR
- hygienegerechtes Design
- blaue, sichtbare Dichtungselemente
- kundenindividuelle Symbolik möglich
Bestelldaten
| Produkt-Typbezeichnung |
HDT-BL-GR |
| Artikelnummer (Bestellnummer) |
103039531 |
| EAN (European Article Number) |
4030661617480 |
| eCl@ss Nummer, Version 12.0 |
27-37-12-10 |
| eCl@ss Nummer, Version 11.0 |
27-37-12-10 |
| eCl@ss Nummer, Version 9.0 |
27-37-12-10 |
| ETIM Nummer, Version 7.0 |
EC000221 |
| ETIM Nummer, Version 6.0 |
EC000221 |
Zulassungen - Vorschriften
| Zertifikate |
cULus Hygiene geprüft |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 EN IEC 60947-1 DIN EN 1672-2 |
| Ausführung |
Drucktaster Frontplattenmontage |
| Bauform |
Rund Tastend |
| Einbaubedingungen (mechanisch) |
alle Flächen min 3° zur Waagerechten |
| Abdichtungsart |
Membrane Lippendichtungen |
| Werkstoff des Bedienteils |
Kunststoff |
| Werkstoff des Frontring |
Edelstahl (V4A) |
| Werkstoff des Dichtungsbalges |
Silikon |
| Farbe des Bedienteils |
grau |
| Farbe des Frontringes |
silber |
| Farbe des Dichtungsbalges |
blau |
| Farbe der Dichtung |
blau |
| Bruttogewicht |
47 g |
Allgemeine Daten - Eigenschaften
| Befestigungsflansch |
Ja |
| Tastend möglich |
Ja |
| Vollisolation |
Ja |
| Anzahl der Schaltstellungen |
1 |
| Anzahl der Kontaktelelemente, maximum |
6 |
| Verdrehsicherung |
Ja |
Sicherheitsbetrachtung
| Gebrauchsdauer |
20 Jahre |
Mechanische Daten
| Entriegelung |
ohne |
| Mechanische Lebensdauer, Befehlsgeräte |
1.000.000 Schaltspiele |
| Betätigungshub |
3,5 mm |
| Befestigung |
Zentralmutter |
| Anzugsdrehmoment der Muttern, maximum |
4 Nm |
| Typische Betätigungskraft des Drucktasters |
16 N |
Mechanische Daten - Abmessungen
| Breite, maximum |
46 mm |
| Höhe |
60 mm |
| Einbauhöhe |
13 mm |
| Hinweis (Einbauhöhe) |
Höhe vor der Frontplatte. |
| Einbautiefe |
47 mm |
| Hinweis (Einbautiefe) |
Tiefe hinter Frontplatte inklusiv einem Kontaktelement |
| Durchmesser der Tastfläche |
22 mm |
| Durchmesser des Frontringes |
45 mm |
| Einbaudurchmesser |
22,3 mm |
| Dicke der Frontplatte, minimum |
1,5 mm |
| Dicke der Frontplatte, maximum |
6 mm |
| Rastermaß |
65 x 65 mm |
Umgebungsbedingungen
| Schutzart |
IP67 IP69K |
| Umgebungstemperatur |
-25 ... +80 °C |
| Relative Feuchtigkeit, maximum |
93 % |
| Hinweis (Relative Feuchtigkeit) |
nicht kondensierend nicht vereisend |
| Schwingfestigkeit |
5 g |
| Schockfestigkeit |
<50 g (EN 60068-2-27) |
| Zulässige Aufstellhöhe über NN, maximum |
2.000 m |
Elektrische Daten
| Schalthäufigkeit des Befehlsgerätes, maximum |
1.000 /h |
Lieferumfang
| Hinweis (Lieferumfang, Anzahl und Art) |
Lieferumfang mit Kontaktträger SMF |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
Herstellererklärung KAS
DGUV-Zertifikat
Download der aktuellen Version von Adobe Reader

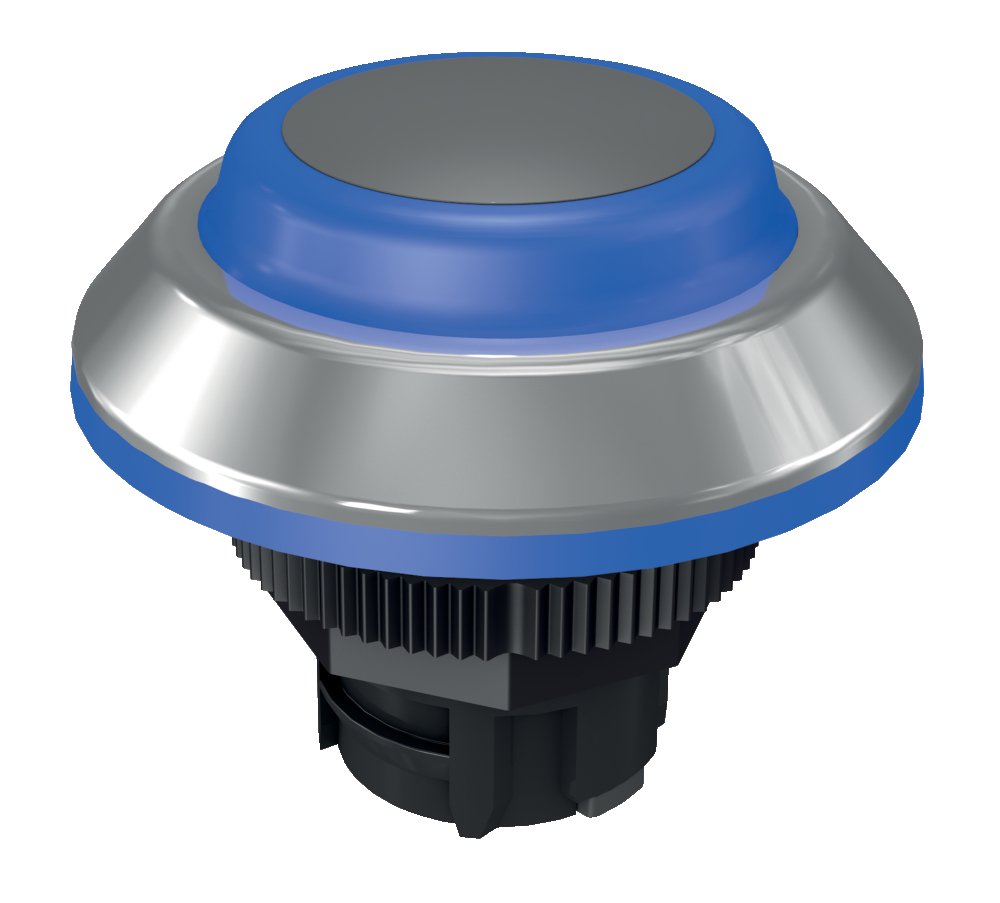

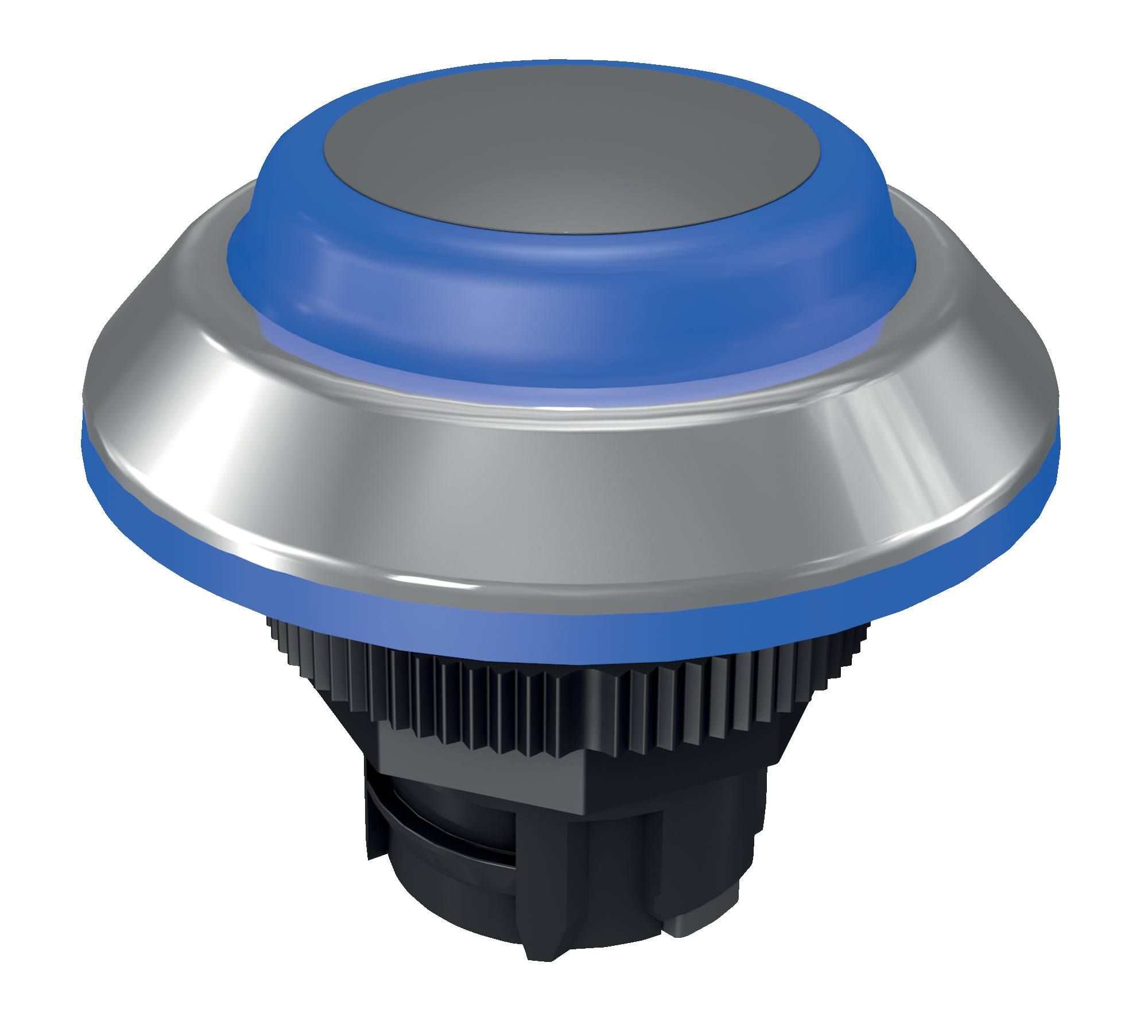

Produktbild (Katalogeinzelphoto )
ID: khdt-f02
| 206,5 kB | .jpg | 352.778 x 318.558 mm - 1000 x 903 Pixel - 72 dpi
| 28,8 kB | .png | 74.083 x 67.028 mm - 210 x 190 Pixel - 72 dpi
| 44,7 kB | .jpg | 123.47200000000001 x 111.47800000000001 mm - 350 x 316 Pixel - 72 dpi
| 36,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 2,2 MB | .png | 169.333 x 152.823 mm - 2000 x 1805 Pixel - 300 dpi
Maßzeichnung Grundgerät
103040378 CLP101
- Einzelelemente
- Zwangsöffnender Öffnerkontakt für sicheres Schalten
- Snap-On Montage
103040379 CLP110
- Einzelelemente
- Snap-On Montage
103045539 CLP101-20ST
- Großmengenverpackung
- Zwangsöffnender Öffnerkontakt für sicheres Schalten
- Snap-On Montage
103045540 CLP110-20ST
- Großmengenverpackung
- Snap-On Montage
103060159 HZSO/V4A
- hygienegerechtes Design
- Edelstahl (V4A)
103044752 SMF
- Montageflansch
| EU-Konformitätserklärung |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | H-Programm |
| Typ: | siehe Typenschlüssel |
| Beschreibung des Bauteils: | Befehls- und Meldegeräte wahlweise als Leuchtmelder, Druck-, Leucht-, Schlagtaster bzw. -schalter, Wahlschalter bzw. Wahltaster in Verbindung mit Kontaktelement und Leuchtelementen CLP sowie Potentiometerantriebe, Stufenwahlschalter und Hauptschalter. |
| Einschlägige Richtlinien: | Niederspannungsrichtlinie | 2014/35/EU |
| EMV-Richtlinie | 2014/30/EU | |
| RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | EN 60947-5-1:2017 + AC:2020 |
| Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Ort und Datum der Ausstellung: | Wuppertal, 18. Juni 2024 |
 |
| Rechtsverbindliche Unterschrift Philip Schmersal Geschäftsführer |
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
