FWS 1205 C
- Stillstandserfassung mit 2 Impulsgeber(n)
- 2 Sicherheitskontakte
- 2 Meldeausgänge
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Auslaufprodukt |
| Produkt-Typbezeichnung |
FWS 1205 C |
| Artikelnummer (Bestellnummer) |
101170056 |
| EAN (European Article Number) |
4030661297170 |
| eCl@ss Nummer, Version 12.0 |
27-37-18-19 |
| eCl@ss Nummer, Version 11.0 |
27-37-18-19 |
| eCl@ss Nummer, Version 9.0 |
27-37-18-19 |
| ETIM Nummer, Version 7.0 |
EC001449 |
| ETIM Nummer, Version 6.0 |
EC001449 |
| Lieferbar bis |
31.12.2024 |
Zulassungen - Vorschriften
| Zertifikate |
cULus |
Allgemeine Daten
| Vorschriften |
BG-GS-ET-20 EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 60204-1 EN IEC 60947-1 |
| Klimabeanspruchung |
EN 60068-2-3 BG-GS-ET-14 |
| Werkstoff des Gehäuses |
Kunststoff, glasfaserverstärkter Thermoplast, belüftet |
| Bruttogewicht |
230 g |
Allgemeine Daten - Eigenschaften
| Drahtbrucherkennung |
Ja |
| Automatische Reset-Funktion |
Ja |
| Rücksetzung nach Unterbrechung der Versorgungsspannung |
Ja |
| Erdschlusserkennung |
Ja |
| Integrierte Anzeige, Status |
Ja |
| Anzahl der LEDs |
1 |
| Anzahl der unverzögerten Halbleiter-Ausgänge mit Meldefunktion |
2 |
| Anzahl der Sicherheitskontakte |
2 |
| Anzahl der Meldeausgänge |
2 |
Sicherheitsbetrachtung
| Vorschriften |
EN IEC 61508 |
| Performance Level, bis |
d |
| Kategorie |
3 |
| PFH-Wert |
1,00 x 10⁻⁷ /h |
| Safety Integrity Level (SIL), geeignet für Anwendungen in |
2 |
| Gebrauchsdauer |
20 Jahre |
| Stop-Kategorie |
0 |
Mechanische Daten
| Mechanische Lebensdauer, minimum |
20.000.000 Schaltspiele |
| Befestigung |
Schnellbefestigung für Normschienen nach DIN EN 60715 |
Mechanische Daten - Anschlusstechnik
| Anschlussbezeichnung |
IEC/EN 60947-1 |
| Anschlussart |
starr oder flexibel Schraubanschluss M20 x 1.5 |
| Anschlussquerschnitt, minimum |
0,2 mm² |
| Anschlussquerschnitt, maximum |
2,5 mm² |
| Anzugsdrehmoment der Klemmen |
0,6 Nm |
Mechanische Daten - Abmessungen
| Breite |
22,5 mm |
| Höhe |
100 mm |
| Tiefe |
121 mm |
Umgebungsbedingungen
| Schutzart des Gehäuses |
IP40 |
| Schutzart des Einbauraumes |
IP54 |
| Schutzart der Klemmen bzw. Anschlüsse |
IP20 |
| Umgebungstemperatur |
+0 ... +55 °C |
| Lager- und Transporttemperatur |
-25 ... +70 °C |
| Schwingfestigkeit |
10 ... 55 Hz, Amplitude 0,35 mm |
| Schockfestigkeit |
30 g / 11 ms |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsstoßspannungsfestigkeit Uimp |
4,8 kV |
| Überspannungskategorie |
II |
| Verschmutzungsgrad |
3 |
Elektrische Daten
| Betriebsspannung |
24 VDC -15 % / +15 % |
| Thermischer Dauerstrom |
6 A |
| Bemessungsbetriebsspannung |
24 VDC |
| Bemessungssteuerspeisespannung bei AC 50 Hz, minimum |
20.4 VAC |
| Bemessungssteuerspeisespannung bei AC 50 Hz, maximum |
26.4 VAC |
| Bemessungssteuerspeisespannung bei AC 60 Hz, minimum |
20.4 VAC |
| Bemessungssteuerspeisespannung bei AC 60 Hz, maximum |
26.4 VAC |
| Bemessungssteuerspeisespannung bei DC, minimum |
20,4 VDC |
| Bemessungssteuerspeisespannung bei DC, maximum |
28,8 VDC |
| Elektrische Leistungsaufnahme, maximum |
5 W |
| Kontaktwiderstand, maximum |
0,1 Ω |
| Hinweis (Kontaktwiderstand) |
in Neuzustand |
| Werkstoff der Kontakte, elektrisch |
Ag-Ni 10 und 0,2 µm vergoldet |
Elektrische Daten - Sichere Relaisausgänge
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
3 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
2 A |
| Schaltvermögen, minimum |
10 VDC |
| Schaltvermögen, minimum |
10 mA |
| Schaltvermögen, maximum |
250 VAC |
| Schaltvermögen, maximum |
8 A |
Elektrische Daten - Digitale Eingänge
| Eingangspegel, HIGH-Signal "1" |
10 … 30 VDC |
| Eingangspegel, LOW-Signal "0" |
0 … 2 VDC |
| Leitungswiderstand, maximum |
40 Ω |
Elektrische Daten - Relaisausgänge (Hilfskontakte)
| Schaltvermögen, maximum |
24 VDC |
| Schaltvermögen, maximum |
2 A |
Integrierte Systemdiagnose (ISD)
| Hinweis (ISD-Fehler) |
Folgende Fehler werden von dem Sicherheitsbaustein erkannt und durch ISD angezeigt. |
| Fehler |
Nicht-Anziehen oder Nicht-Abfallen der Sicherheitsrelais Fehler an den Eingangsschaltungen oder an den Relaisansteuerungen des Sicherheitsbausteins Ausfall der Näherungsschalter Ausfall eines Kanals der Auswertung Unterbrechung der Leitungen der induktiven Näherungsschalter |
Sonstige Daten
| Hinweis (Applikationsanwendungen) |
Sichere Stillstandsüberwachung |
Hinweis
| Hinweis (Allgemein) |
Induktive Verbraucher (Schütze, Relais etc.) sind durch eine geeignete Beschaltung zu entstören. |
Schaltungsbeispiel
| Hinweis (Schaltungsbeispiel) |

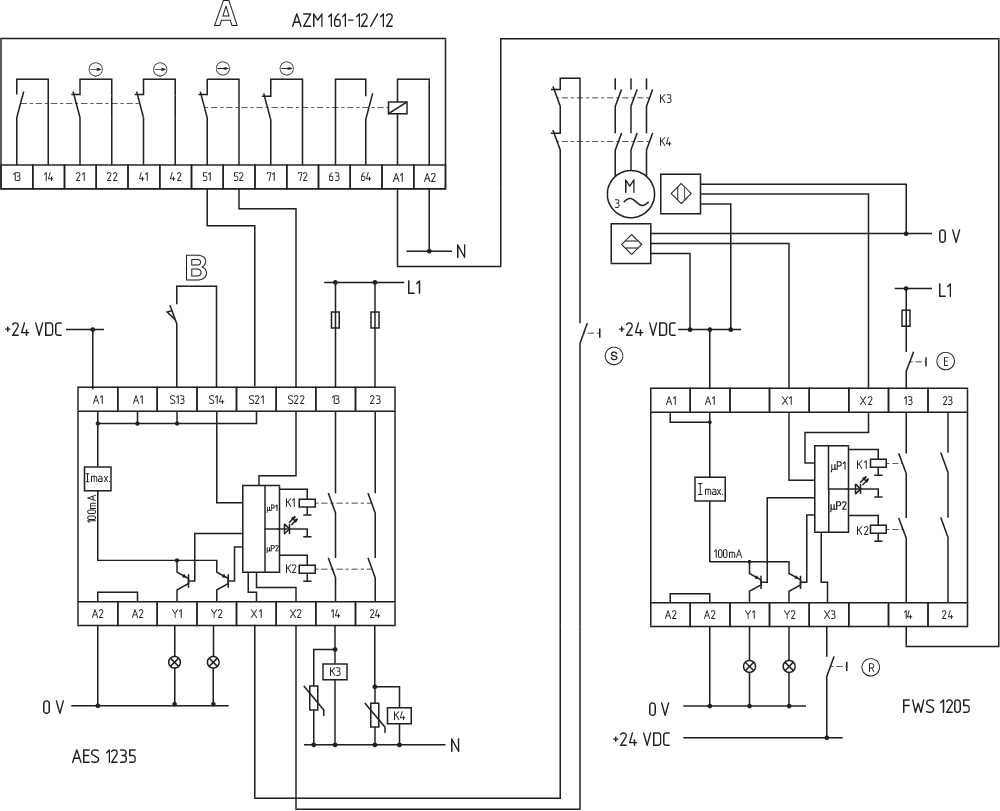

Das Schaltungsbeispiel ist bei geschlossenen Schutzeinrichtungen und im spannungslosen Zustand dargestellt. Die ISD-Tabellen (Integrierte System-Diagnose) zur Analyse der Fehlermeldungen und ihrer Ursachen sind im Anhang aufgeführt. Zur Absicherung einer Schutzeinrichtung an Anlagen mit gefährlichem Nachlauf bis zu PL d und Kategorie 3 Überwachung vom Stillstand für die Entriegelung von Sicherheitszuhaltungen. Die Sicherheitszuhaltung kann geöffnet werden, wenn der Stillstandswächter die Beendigung der Nachlaufbewegung durch die zwei induktiven Näherungsschalter erfasst hat. Durch Betätigen der Taste (E) wird die Spule der Sicherheitszuhaltung angesteuert. Geeignete p-schaltende induktive Näherungssschalter der Reihe IFL finden Sie im Schmersal Katalog "Automatisierungstechnik". |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
UL-Zertifikat
Schaltungsbeispiel (elektr. Verdrahtung)
Info
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader
Produktbild (Katalogeinzelphoto )

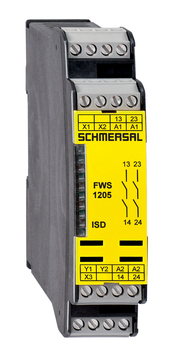

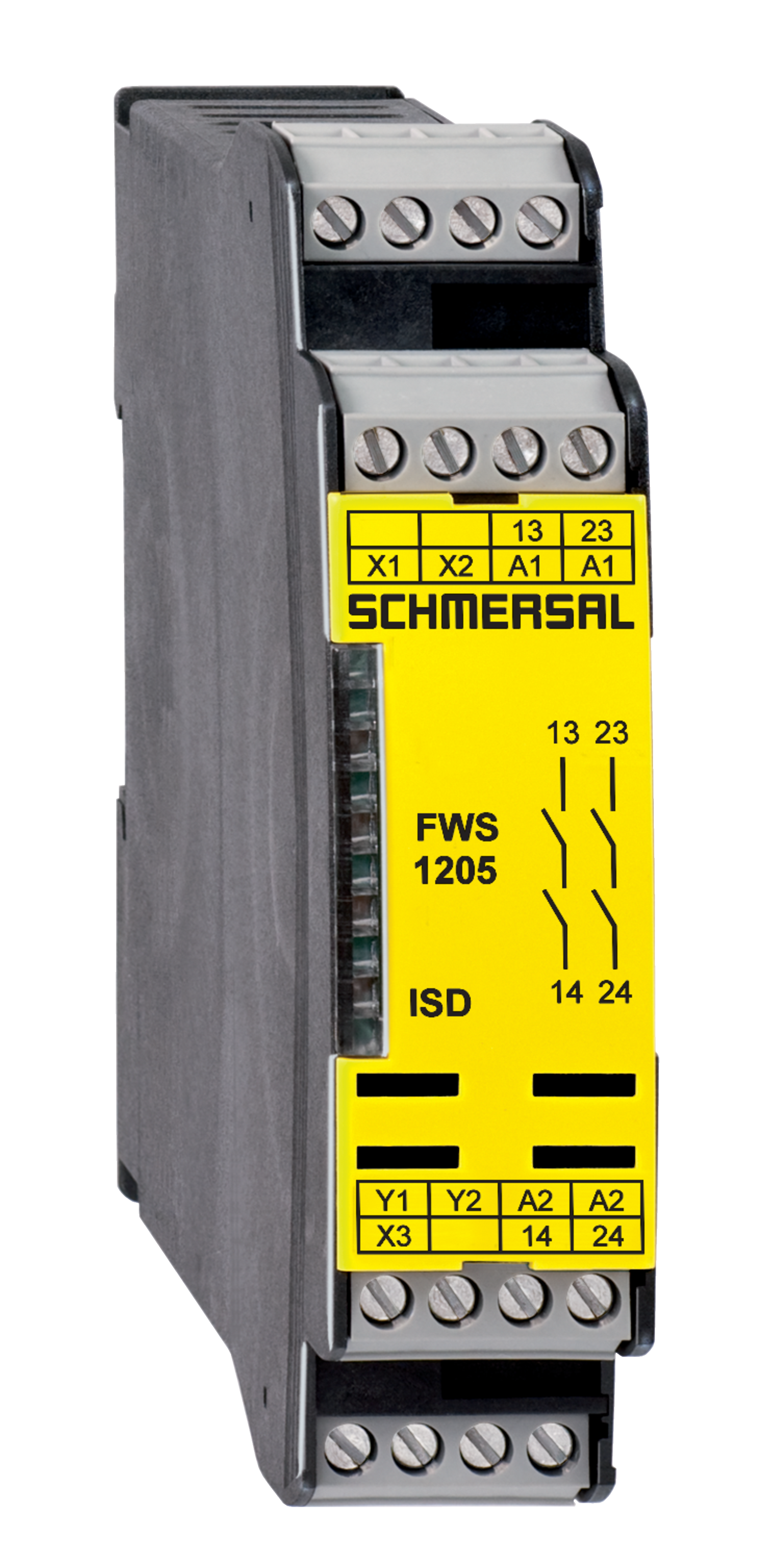

ID: kfws1f04
| 701,5 kB | .jpg | 265.642 x 529.167 mm - 753 x 1500 Pixel - 72 dpi
| 83,8 kB | .png | 74.083 x 147.461 mm - 210 x 418 Pixel - 72 dpi
| 46,5 kB | .jpg | 62.089000000000006 x 123.47200000000001 mm - 176 x 350 Pixel - 72 dpi
| 33,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 6,8 MB | .png | 169.333 x 337.312 mm - 2000 x 3984 Pixel - 300 dpi
Schaltungsbeispiel
103014754 SRB-E-302FWS-TS
- 2 Sicherheitskontakte, 1 Sicherheitsausgang
- Steckbare Schraubklemmen mit Codierung
- 1 Meldeausgang Bausteinstatus
- 1 Meldeausgang Fehlermeldung dynamisch
- Stillstandserfassung mit 1 oder 2 Impulsgebern
- zusätzliches Stillstandssignal als zweiten Eingangskanal
- 2-kanalige Zeitüberwachung
