EX-AZ 415-11/11ZPK-3D
EX-AZ 415-11/11ZPK-3D
| Produkt-Typbezeichnung: EX-AZ 415-(1)ZPK-(2)-3D |
| (1) | |
| 11/11 | 1 Schließer (NO), 1 Öffner (NC) / 1 Schließer (NO), 1 Öffner (NC) |
| 02/11 | 2 Öffner (NC) / 1 Schließer (NO), 1 Öffner (NC) |
| 02/20 | 2 Öffner (NC) / 2 Schließer (NO) |
| 02/02 | 2 Öffner (NC) / 2 Öffner (NC) |
| (2) | |
| 1637 | Kontaktvergoldung |
- einstellbare Kugelrastung bis 500 N
- 2 Schalter in einem Gehäuse mit prinzipverschiedener Betätigung
- 103,6 mm x 84,6 mm x 46,5 mm
- 2 Leitungseinführungen M 20 x 1.5
- Betätiger federnd
- hohe Kontaktsicherheit bei niedrigen Strömen
- Metallgehäuse
- hohe Lebensdauer
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
EX-AZ 415-11/11ZPK-3D |
| Artikelnummer (Bestellnummer) |
101186138 |
| EAN (European Article Number) |
4030661326009 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-02 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-02 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-02 |
| ETIM Nummer, Version 7.0 |
EC002592 |
| ETIM Nummer, Version 6.0 |
EC002592 |
Explosionsschutz
| Explosionsschutz-Zonen |
22 |
| Explosionsschutz-Kategorie |
3D |
| Explosionsschutz-Kennzeichnung |
Ex tD A22 IP67 T60°C X |
Allgemeine Daten
| Vorschriften |
BG-GS-ET-15 EN IEC 60947-5-1 |
| Werkstoff des Gehäuses |
Metall, Aluminium-Druckguss |
| Werkstoff der Gehäusebeschichtung |
lackiert |
| Bruttogewicht |
560 g |
Allgemeine Daten - Eigenschaften
| Erhöhte Rastkraft |
Ja |
| Anzahl der Hilfskontakte |
3 |
| Anzahl der Sicherheitskontakte |
1 |
Sicherheitsbetrachtung
| Vorschriften |
EN ISO 13849-1 |
| Gebrauchsdauer |
20 Jahre |
Sicherheitsbetrachtung - Sicherheitsausgänge
| B10D Öffner (NC) |
2.000.000 Schaltspiele |
| B10D Schließer (NO) |
1.000.000 Schaltspiele |
| Hinweis (B10D Schließer (NO)) |
bei 10% Ie und ohmscher Last |
Mechanische Daten
| Mechanische Lebensdauer, minimum |
1.000.000 Schaltspiele |
| Rastkraft, minimum |
30 N |
| Rastkraft, maximum |
500 N |
| Zwangsöffnungsweg |
3,8 mm |
| Zwangsöffnungskraft, minimum |
31 N |
| Betätigungsgeschwindigkeit, maximum |
1 m/s |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubanschluss M20 x 1.5 |
| Klemmbereich der Kabelverschraubung, minimum |
6 mm |
| Klemmbereich der Kabelverschraubung, maximum |
12 mm |
| Anschlussquerschnitt, minimum |
0,75 mm² |
| Anschlussquerschnitt, maximum |
1,5 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
Mechanische Daten - Abmessungen
| Länge des Sensors |
46,5 mm |
| Breite des Sensors |
103,6 mm |
| Höhe des Sensors |
84,6 mm |
Umgebungsbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur |
-10 ... +50 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
250 VAC |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
Elektrische Daten
| Thermischer Dauerstrom |
6 A |
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
4 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
4 A |
| Schaltelement |
Schließer (NO), Öffner (NC) |
| Schaltprinzip |
Schleichschaltung |
| Werkstoff der Kontakte, elektrisch |
Silber |
Lieferumfang
| Lieferumfang |
Der Betätiger ist nicht im Lieferumfang enthalten. Inklusive Ex-geprüfter Kabelverschraubung und Verschlussschraube |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

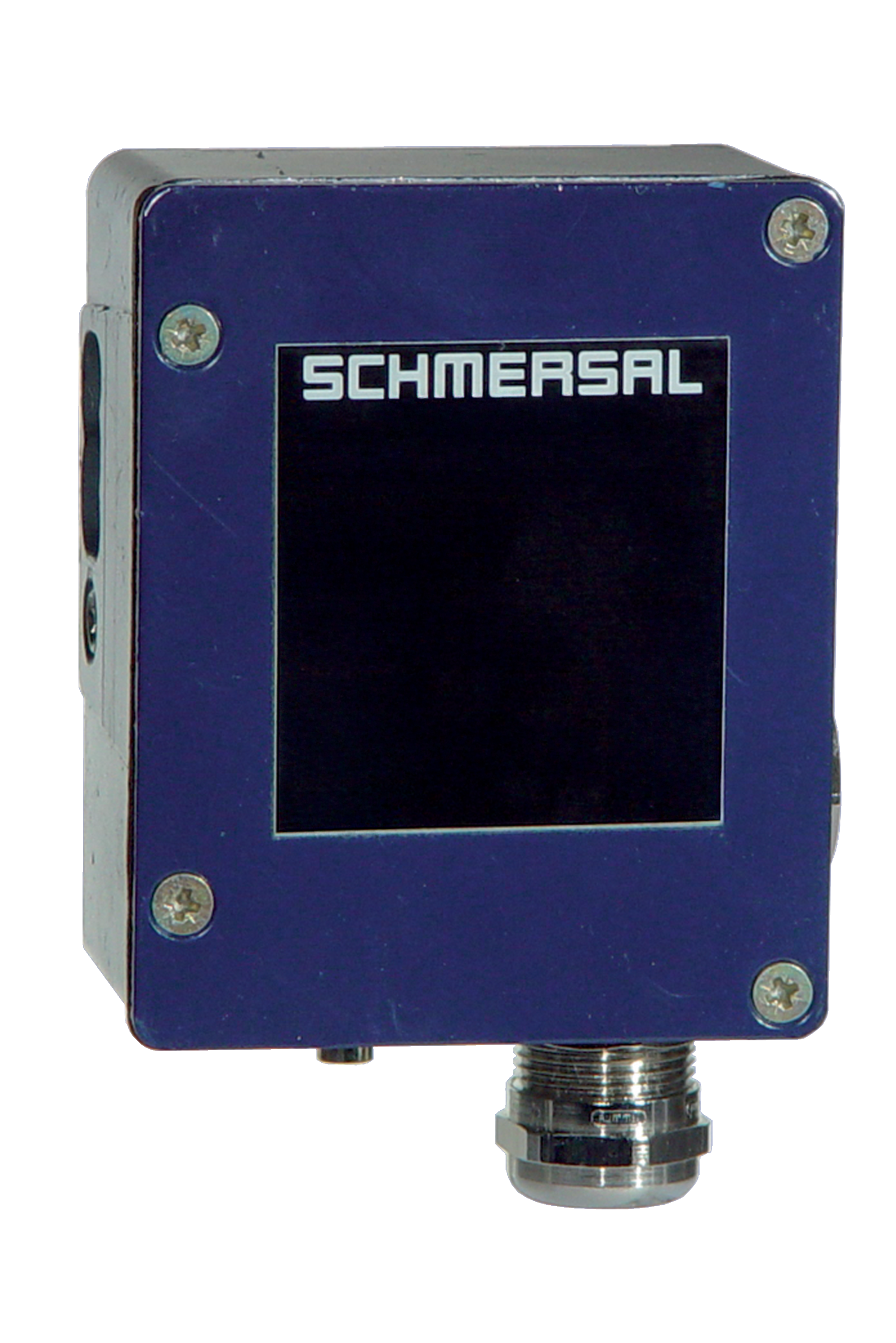

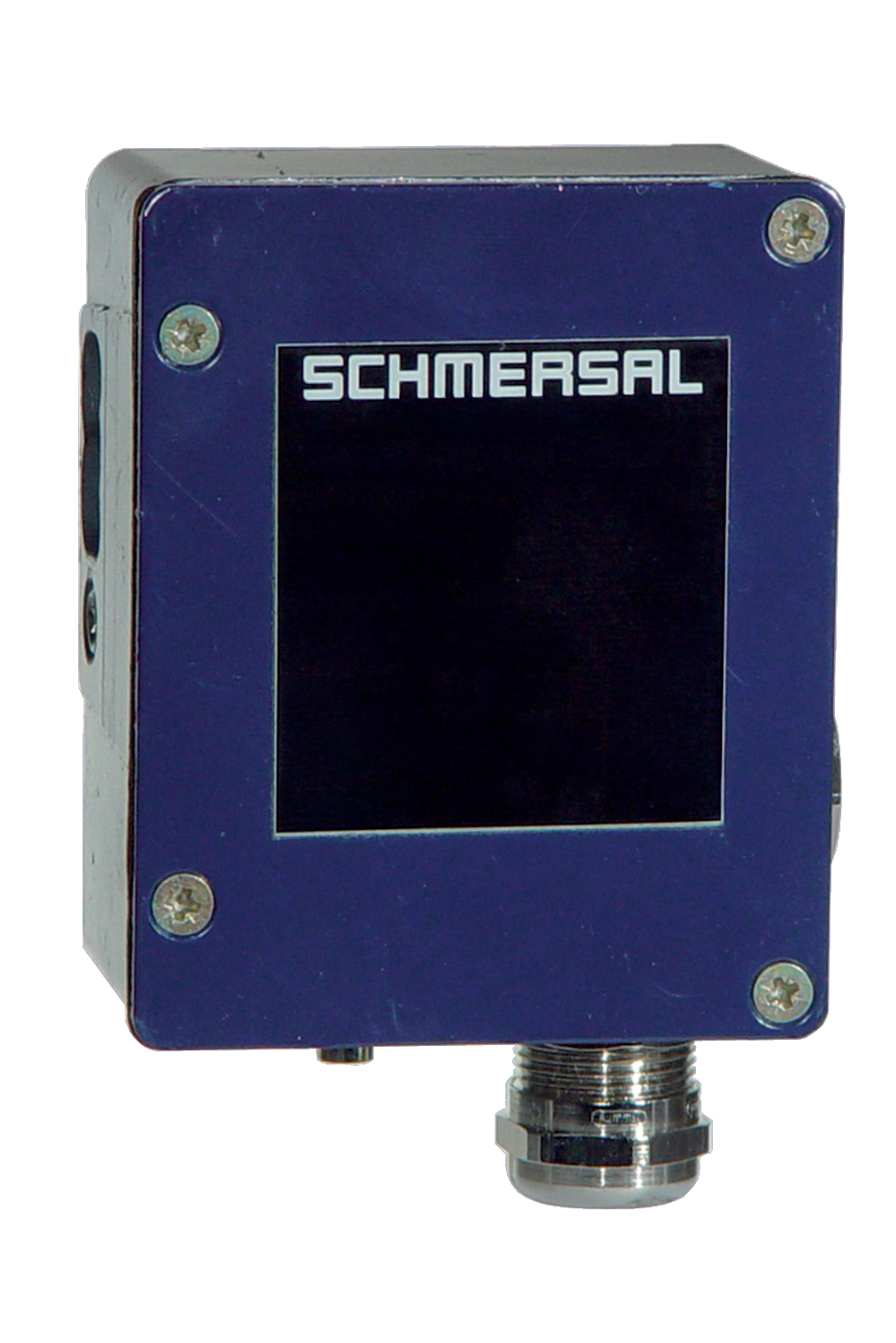

Produktbild (Katalogeinzelphoto )
ID: kexazf11
| 661,5 kB | .jpg | 352.425 x 528.1080000000001 mm - 999 x 1497 Pixel - 72 dpi
| 100,4 kB | .png | 74.083 x 110.772 mm - 210 x 314 Pixel - 72 dpi
| 46,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 7,3 MB | .png | 166.47400000000002 x 249.42000000000002 mm - 1999 x 2995 Pixel - 305 dpi
| 53,6 kB | .jpg | 82.55 x 123.47200000000001 mm - 234 x 350 Pixel - 72 dpi

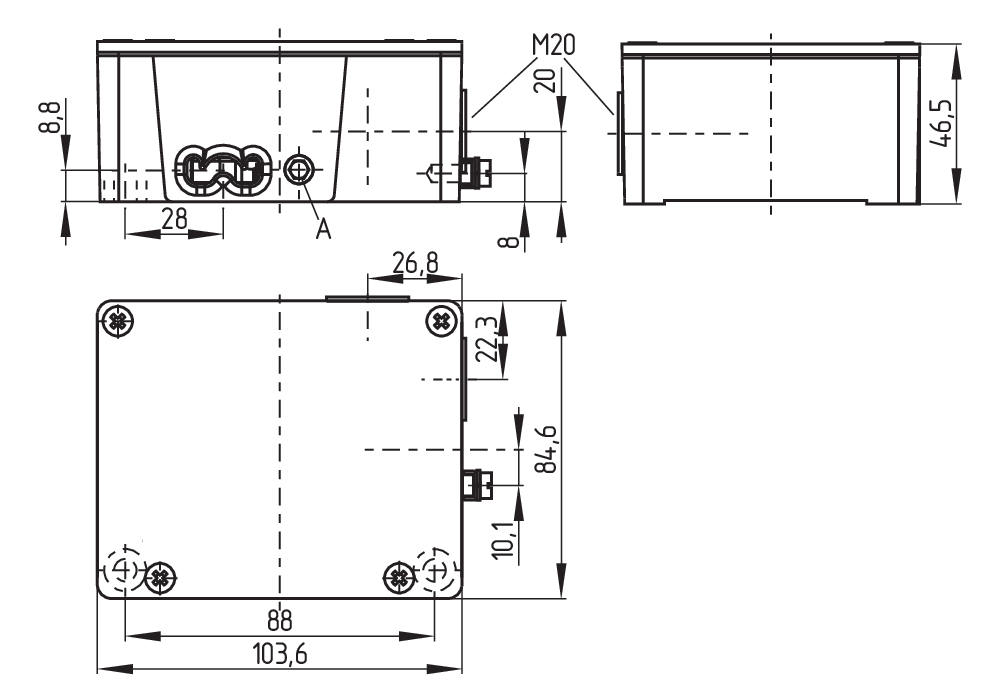

Maßzeichnung Grundgerät
Maßzeichnung Grundgerät

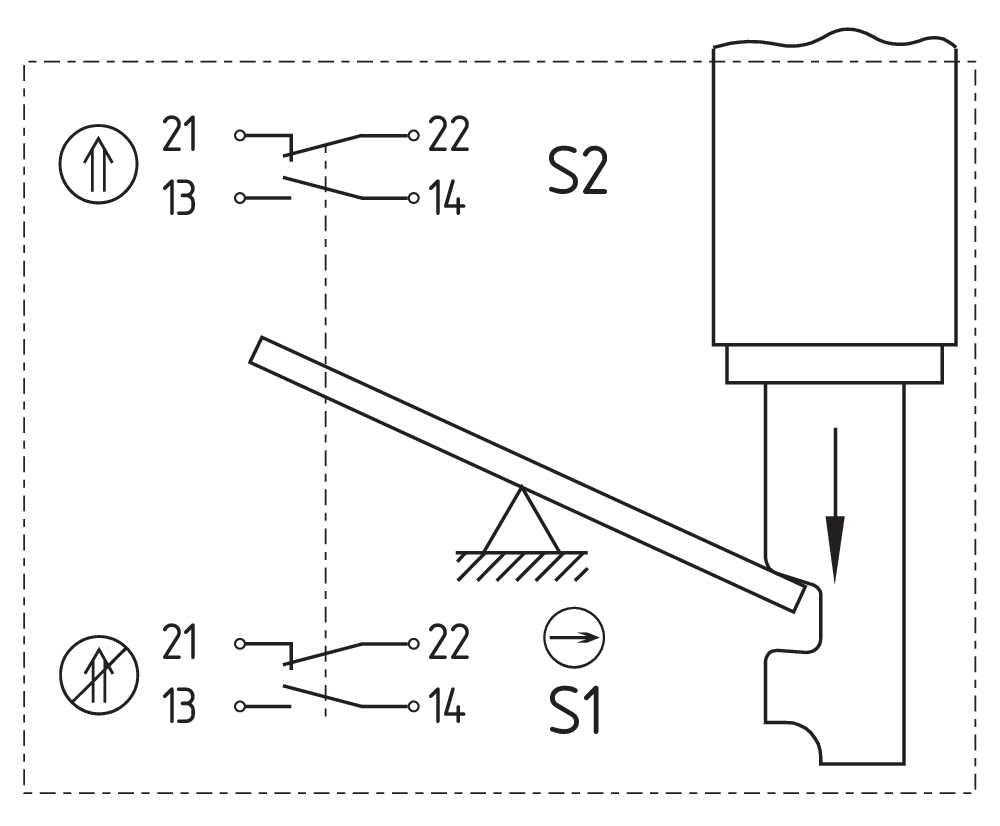

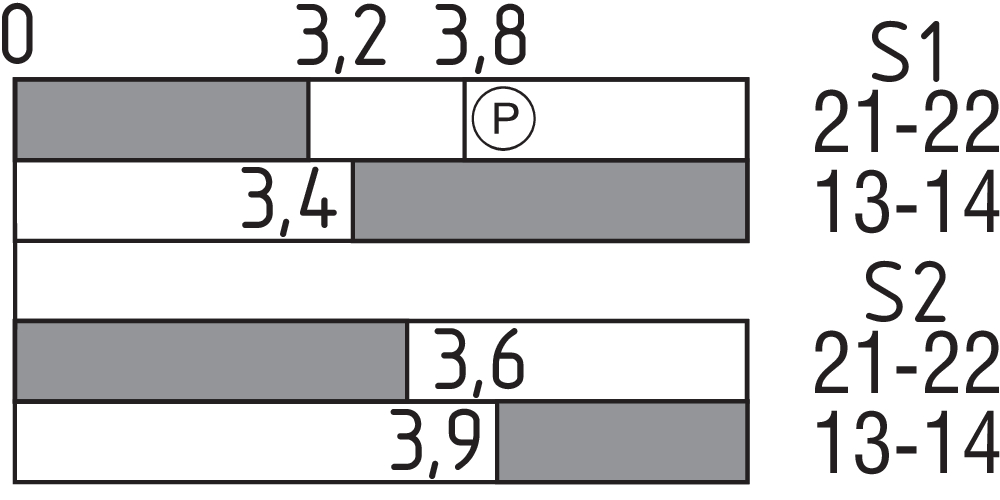

Schaltwegdiagramm
Kontakt geschlossen
Kontakt geöffnet
Einstellbereich
Rastpunkt
Zwangsöffungsweg/- winkel
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
| EU-Konformitätserklärung |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | EX-AZM 415 |
| Typ: | siehe Typenschlüssel |
| Kennzeichnung: | D II 3D Ex tc IIIC T90°C Dc X |
| Beschreibung des Bauteils: | Verriegelung mit elektromagnetischer Zuhaltung für Sicherheitsfunktionen |
| Einschlägige Richtlinien: | Maschinenrichtlinie | 2006/42/EG |
| Explosionsschutzrichtlinie (ATEX) | 2014/34/EU | |
| RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | EN 60947-5-1:2017 EN ISO 14119:2013 EN IEC 60079-0:2018 EN 60079-31:2014 |
| Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Ort und Datum der Ausstellung: | Wuppertal, 15. Februar 2022 |
 |
| Rechtsverbindliche Unterschrift Philip Schmersal Geschäftsführer |
