EWSE6K
EWSE6K
Downloads
- Einbaudurchmesser Ø 22,3 mm
- Schutzart IP65
- Aluminiumgehäuse
- für raue Umgebungsbedingungen
Bestelldaten
| Produkt-Typbezeichnung |
EWSE6K |
| Artikelnummer (Bestellnummer) |
101005767 |
| EAN (European Article Number) |
4030661615394 |
| eCl@ss Nummer, Version 12.0 |
27-37-12-13 |
| eCl@ss Nummer, Version 11.0 |
27-37-12-13 |
| eCl@ss Nummer, Version 9.0 |
27-37-12-13 |
| ETIM Nummer, Version 7.0 |
EC000222 |
| ETIM Nummer, Version 6.0 |
EC000222 |
Allgemeine Daten
| Vorschriften |
IEC 60947-3 |
| Ausführung |
Stufenwahlschalter Frontplattenmontage |
| Bauform |
Rund |
| Knebel |
kurz |
| Abdichtungsart |
Membrane Lippendichtungen Formdichtungen |
| Werkstoff des Frontring |
Aluminium, eloxiert |
| Werkstoff des Knebel |
Kunststoff |
| Farbe des Frontringes |
silber |
| Farbe des Knebels |
schwarz |
| Bruttogewicht |
170 g |
Allgemeine Daten - Eigenschaften
| Verrastend vorhanden |
Ja |
| Anzahl der Schaltstellungen |
6 |
Mechanische Daten
| Mechanische Lebensdauer, Befehlsgeräte |
1.000.000 Schaltspiele |
| Schaltwinkel |
60 ° |
| Befestigung |
Montageflansch |
| Anzugsdrehmoment der Schraube |
0,6 Nm |
Mechanische Daten - Anschlusstechnik
| Anschlussquerschnitt, minimum |
0,5 mm², starr 0,5 mm², flexibel |
| Anschlussquerschnitt, maximum |
2,5 mm², starr 1,5 mm², flexibel |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
| Anschluss (mechanisch) |
Schraubanschluss M20 x 1,5 |
Mechanische Daten - Abmessungen
| Einbauhöhe |
28 mm |
| Hinweis (Einbauhöhe) |
Höhe vor der Frontplatte. |
| Einbautiefe |
69,5 mm |
| Hinweis (Einbautiefe) |
Tiefe hinter Frontplatte inklusiv Nockenschalter |
| Durchmesser des Frontringes |
29,5 mm |
| Länge des Knebels |
28 mm |
| Einbaudurchmesser |
22,3 mm |
| Dicke der Frontplatte, minimum |
1 mm |
| Dicke der Frontplatte, maximum |
6 mm |
| Rastermaß |
50 x 60 mm |
Umgebungsbedingungen
| Schutzart |
IP65 |
| Schockfestigkeit |
> 25 g / 11 ms |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
690 V |
Elektrische Daten
| Thermischer Dauerstrom |
20 A |
Hinweis
| Hinweis (Allgemein) |
Wird eine Nullstellung benötigt, empfehlen wir Stufe 1 (Kontakt 1) dafür zu wählen und sie nicht zu belegen. |

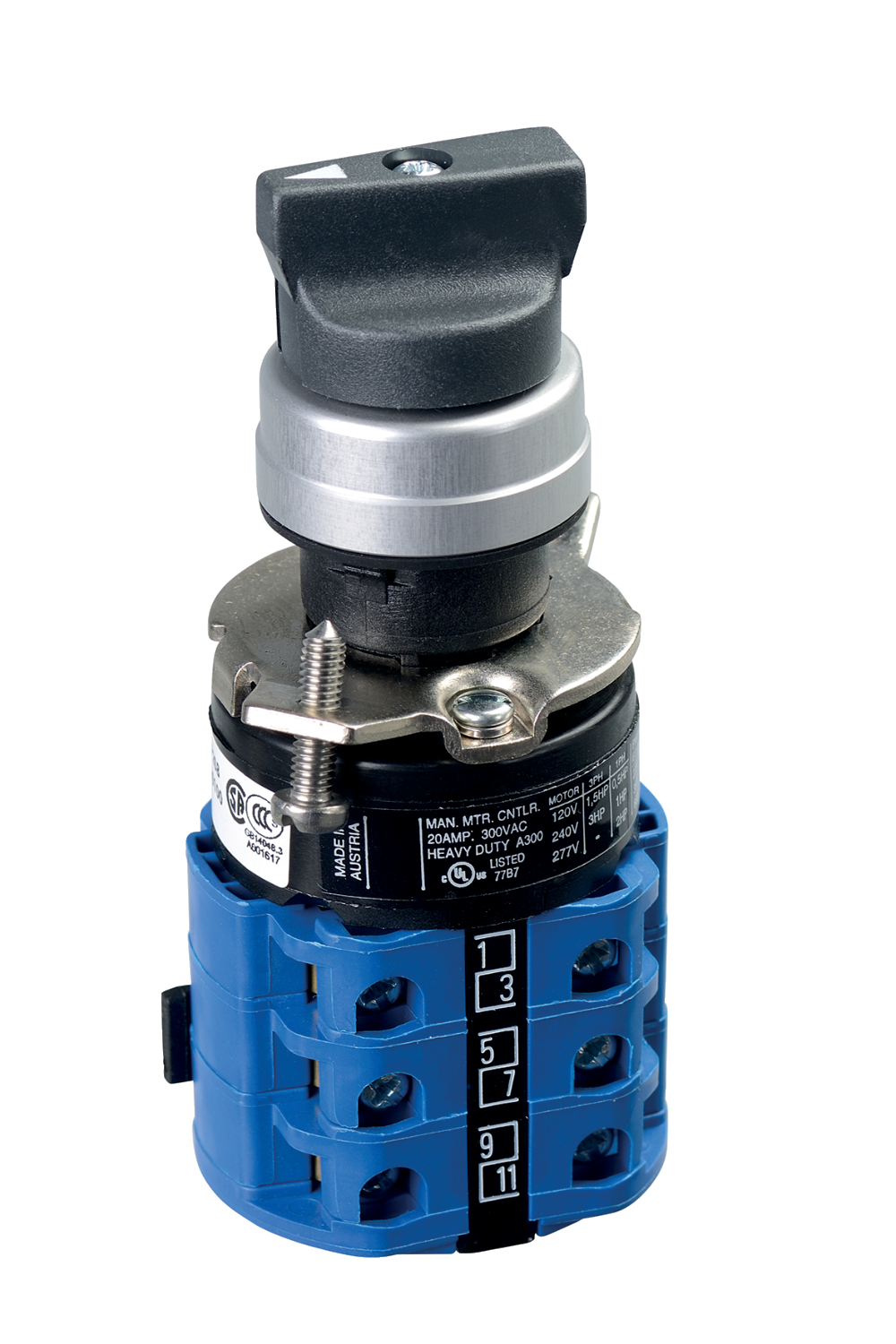

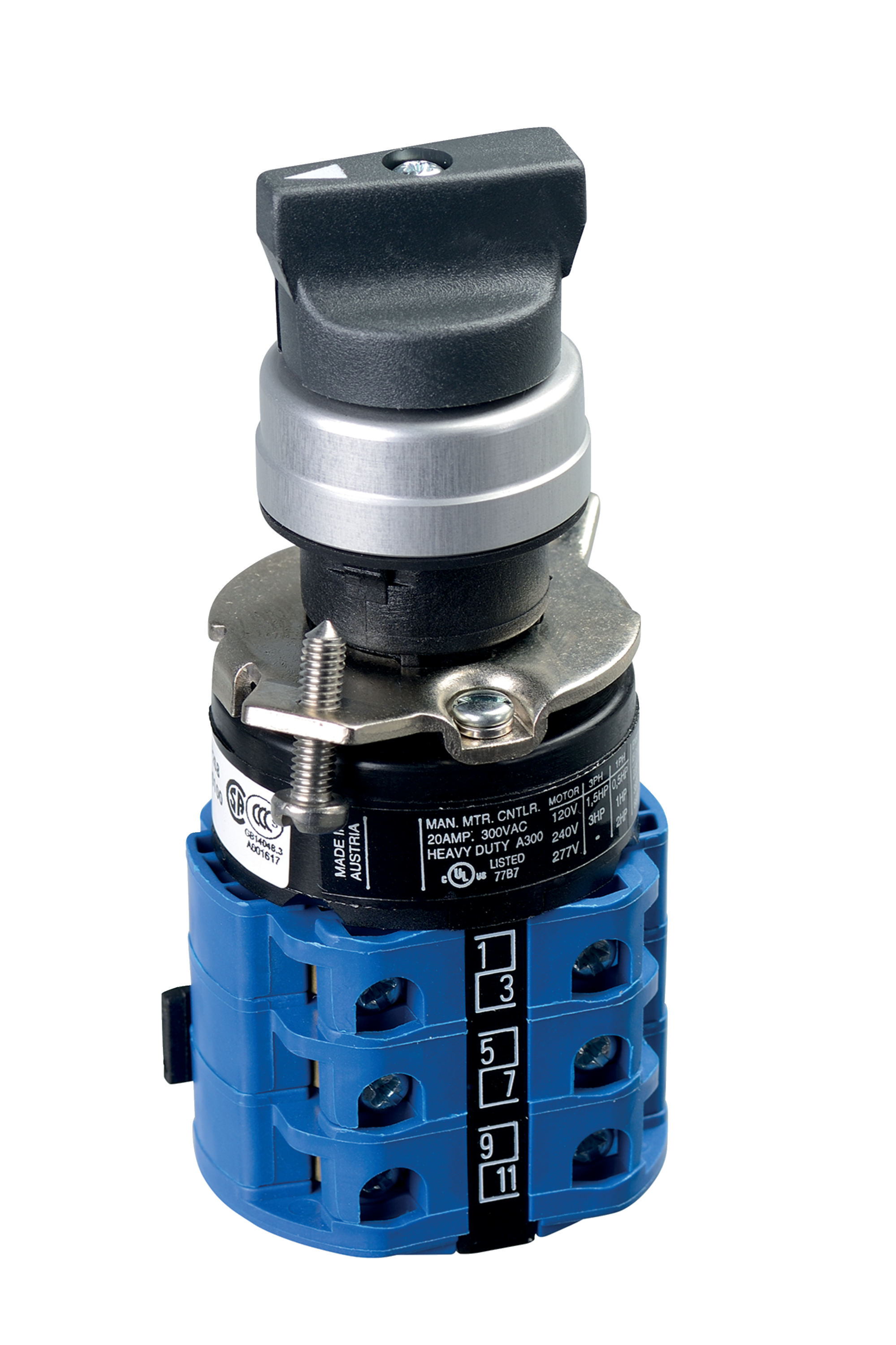

Produktbild (Katalogeinzelphoto )
ID: kewsef01
| 712,4 kB | .jpg | 352.778 x 529.167 mm - 1000 x 1500 Pixel - 72 dpi
| 54,3 kB | .png | 74.083 x 111.125 mm - 210 x 315 Pixel - 72 dpi
| 44,7 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 Pixel - 72 dpi
| 34,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 5,4 MB | .png | 169.249 x 254 mm - 1999 x 3000 Pixel - 300 dpi
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
Generiert am: 17.04.2026, 09:37
