BETAETIGER AZ/AZM 415-B30-07
BETAETIGER AZ/AZM 415-B30-07
Downloads
Bestelldaten
| Produkt-Typbezeichnung |
BETAETIGER AZ/AZM 415-B30-07 |
| Artikelnummer (Bestellnummer) |
101139959 |
| EAN (European Article Number) |
4030661117249 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-06 |
| ETIM Nummer, Version 7.0 |
EC001487 |
| ETIM Nummer, Version 6.0 |
EC001487 |
Allgemeine Daten
| Werkstoff des Gehäuses |
Leichtmetall-Druckguss, lackiert |
| Werkstoff des Betätigers |
Zink-Druckguss |
| Werkstoff des Bedienteils |
Aluminium |
| Bruttogewicht |
816 g |
Mechanische Daten
| Türanschlag |
Rechts |
| Abscherkraft |
25.000 N |
| Betätiger-Anbau |
Außen |
Mechanische Daten - Abmessungen
| Länge des Betätigers |
90 mm |
| Breite des Betätigers |
157 mm |
| Höhe des Betätigers |
105 mm |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
Download der aktuellen Version von Adobe Reader

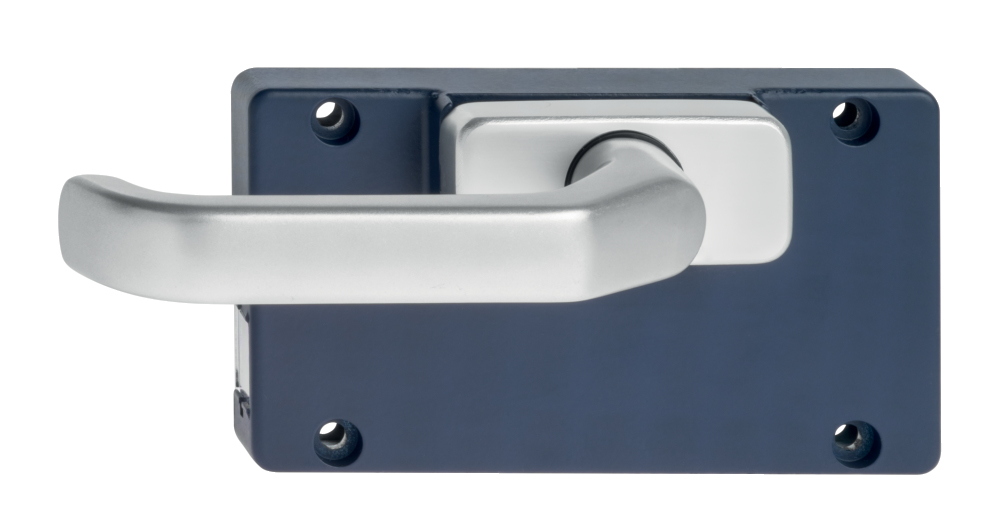

Produktbild (Katalogeinzelphoto )
ID: kazm4f76
| 127,9 kB | .jpg | 352.778 x 187.678 mm - 1000 x 532 Pixel - 72 dpi
| 21,7 kB | .jpg | 27.093 x 14.393 mm - 320 x 170 Pixel - 300 dpi
| 17,1 kB | .png | 74.083 x 39.511 mm - 210 x 112 Pixel - 72 dpi
| 24,2 kB | .jpg | 123.47200000000001 x 65.617 mm - 350 x 186 Pixel - 72 dpi
| 24,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 1,6 MB | .png | 169.333 x 90.08500000000001 mm - 2000 x 1064 Pixel - 300 dpi
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | AZM 415 |
| Type: | See ordering code |
| Description of the component: | Interlocking device with electromagnetic interlock for safety functions |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 EN ISO 14119:2013 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, November 25, 2021 |
 |
| Authorised signature Philip Schmersal Managing Director |
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
