BETAETIGER AZ 15/16-B1-2245 KPL.
BETAETIGER AZ 15/16-B1-2245 KPL.
- kompensiert Vibrationen an Schutzeinrichtungen
- Gummigelagerter gerader Betätiger
- besonders geeignet für Schiebetüren
Bestelldaten
| Produkt-Typbezeichnung |
BETAETIGER AZ 15/16-B1-2245 KPL. |
| Artikelnummer (Bestellnummer) |
101137408 |
| EAN (European Article Number) |
4030661280912 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-06 |
| ETIM Nummer, Version 7.0 |
EC001487 |
| ETIM Nummer, Version 6.0 |
EC001487 |
Allgemeine Daten
| Codierstufe gemäß EN ISO 14119 |
gering |
| Werkstoff des Betätigers |
Edelstahl (V2A) |
| Bruttogewicht |
17 g |
Mechanische Daten
| Betätiger |
gerade gummigelagert |
| Anzugsdrehmoment der Befestigungsschrauben, maximum |
2 Nm |
Lieferumfang
| Hinweis (Lieferumfang, Anzahl und Art) |
Befestigungsschrauben nicht im Lieferumfang enthalten |
Hinweis
| Hinweis (Allgemein) |
max. 200 Ncm Anzugsdrehmoment zur Befestigung des Betätigers |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
Download der aktuellen Version von Adobe Reader

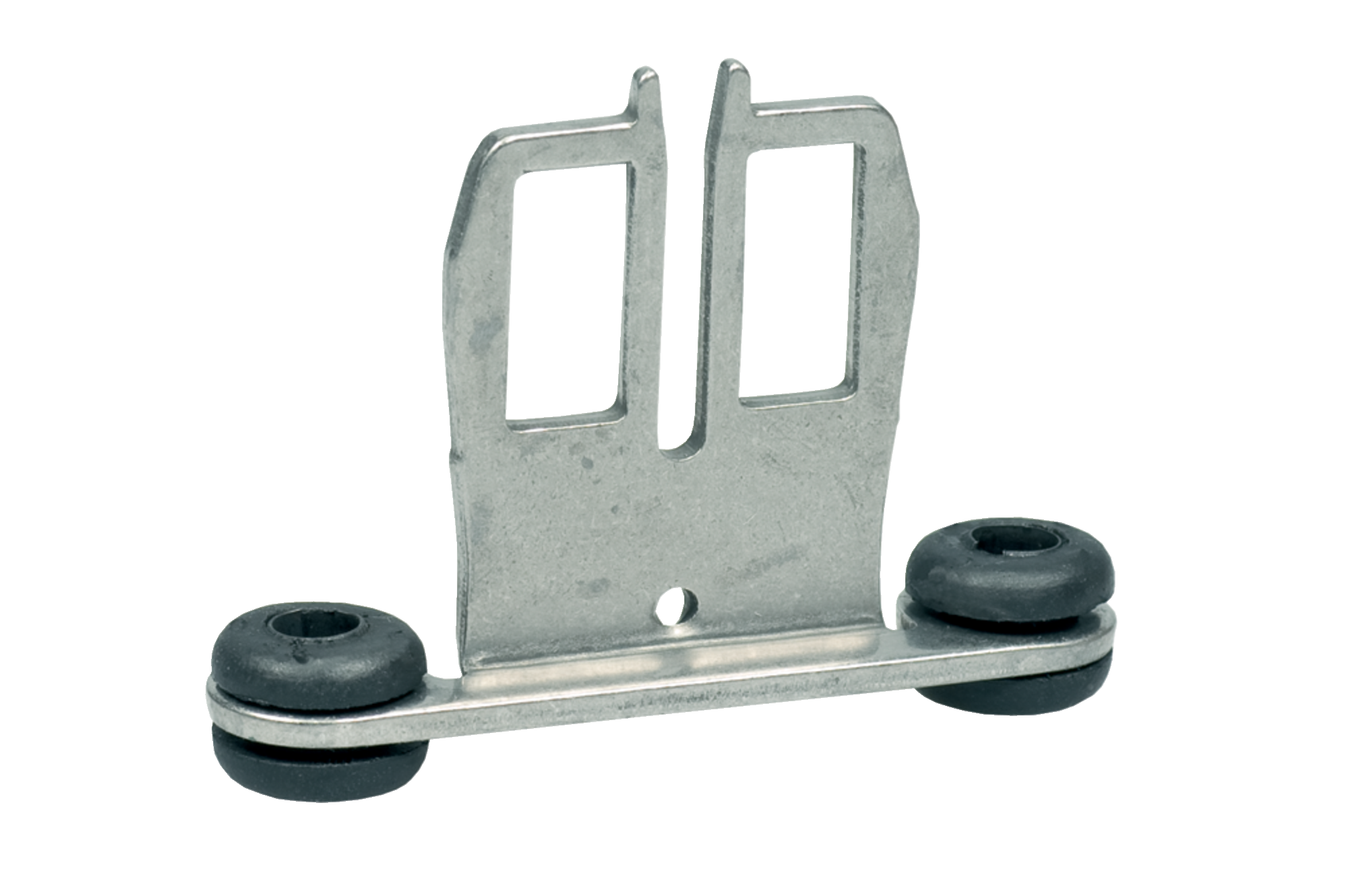

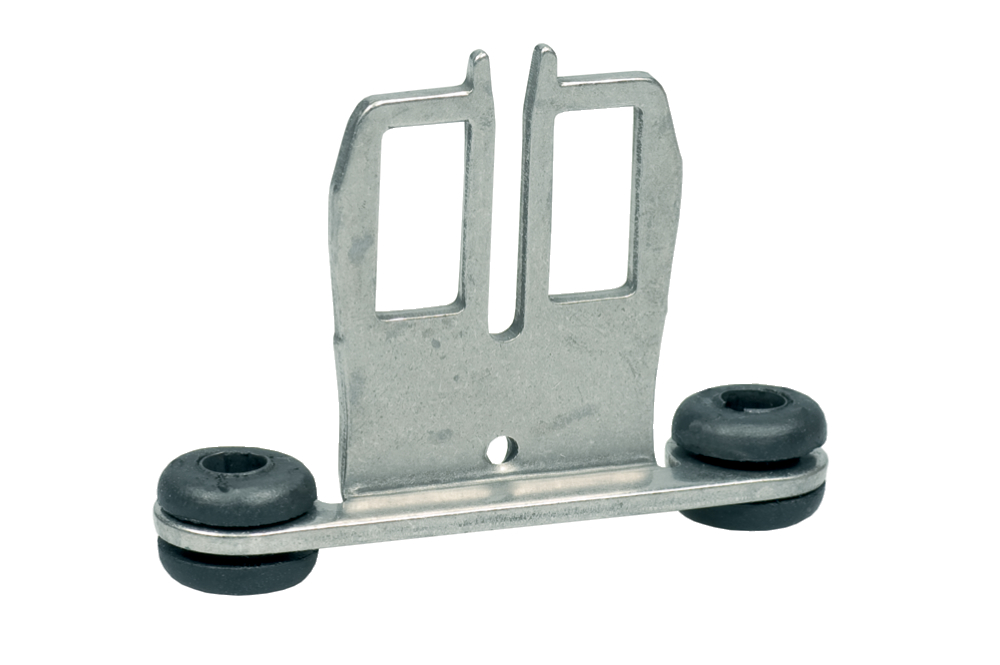

Produktbild (Katalogeinzelphoto )
ID: kaz15f06
| 175,5 kB | .jpg | 352.778 x 234.597 mm - 1000 x 665 Pixel - 72 dpi
| 16,5 kB | .png | 74.083 x 49.389 mm - 210 x 140 Pixel - 72 dpi
| 25,8 kB | .jpg | 123.47200000000001 x 82.197 mm - 350 x 233 Pixel - 72 dpi
| 20,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 1,4 MB | .png | 200 x 133 mm - 2000 x 1330 Pixel - 254 dpi
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
Generiert am: 15.04.2026, 08:13
