AZM300Z-ST-SD2P-T
| Produkt-Typbezeichnung: AZM300(1)-(2)-ST-(3)-(4)-(5) |
| (1) | |
| Z | Zuhaltungsüberwachung > |
| B | Betätigerüberwachung |
| (2) | |
| ohne | Standardcodierung |
| I1 | Individuelle Codierung |
| I2 | Individuelle Codierung, mehrfach anlernbar |
| (3) | |
| 1P2P | 1 Diagnoseausgang, p-schaltend und 2 Sicherheitsausgänge, p-schaltend |
| SD2P | Serieller Diagnoseausgang und 2 Sicherheitsausgänge, p-schaltend |
| (4) | |
| ohne | Ruhestromprinzip |
| A | Arbeitsstromprinzip |
| (5) | |
| ohne | Hilfsentriegelung |
| N | Notentsperrung |

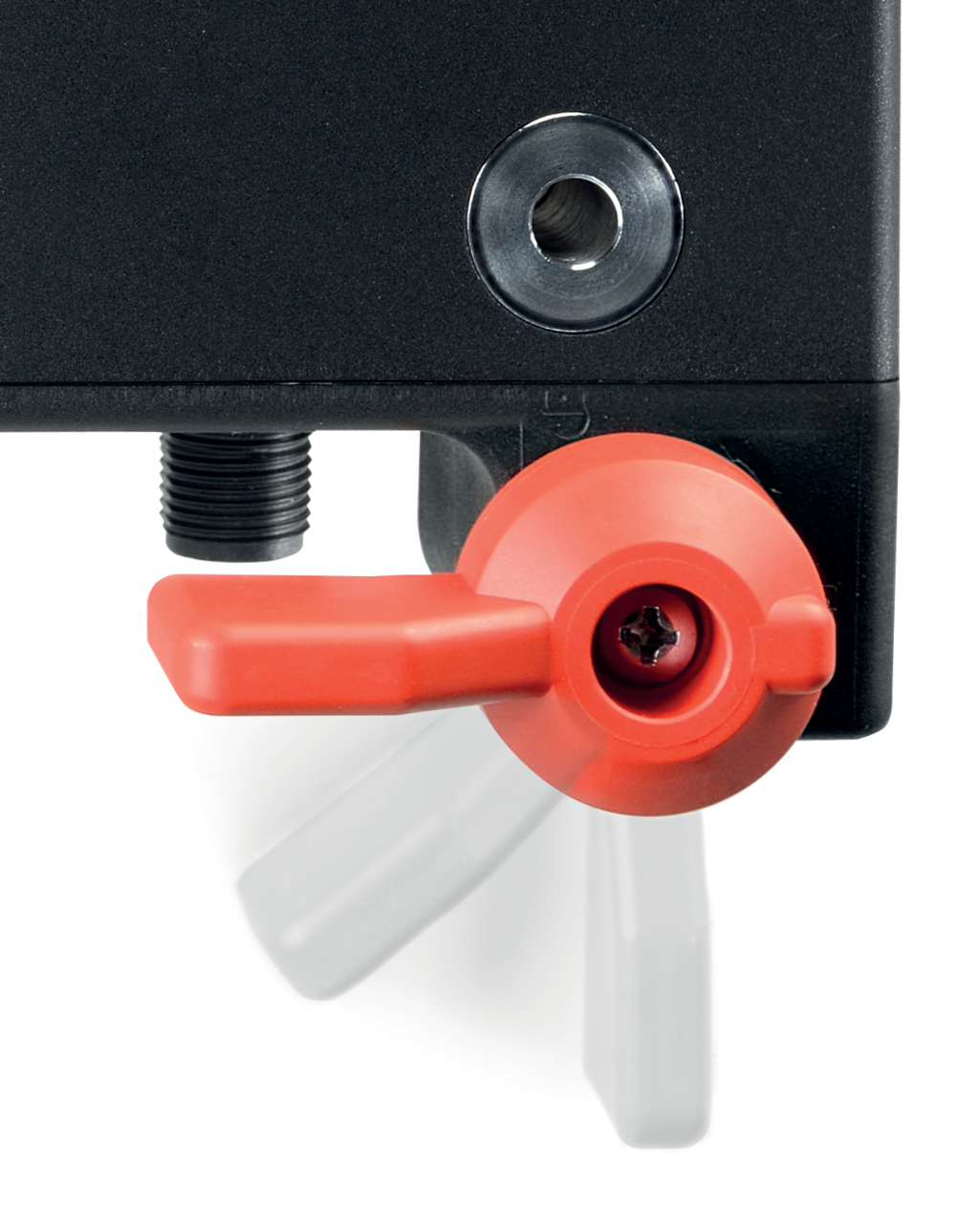

| T | Fluchtentriegelung |
| T 8 | Fluchtentriegelung, Distanz 8,5 mm |
- Universelle Codierung mit RFID-Technologie
- Steckverbinder M12, 8-polig
- Ruhestromprinzip
- Zuhaltungs-Überwachung
- serieller Diagnoseausgang
- Fluchtentriegelung
- hygienegerechtes Design
- Schutzart IP 69
- Geeignet zum Anbau an Profilsysteme
- Kunststoffgehäuse
- Bedarfsgerechter Manipulationsschutz durch RFID-Technologie
- 3 verschiedene Betätigungsrichtungen
- kompakte Bauform
- 3 LEDs zur Anzeige der Betriebszustände
- für Dreh- und Schiebetüren geeignet
- Reihenschaltung
- Hilfsentriegelung
Bestelldaten
| Produkt-Typbezeichnung |
AZM300Z-ST-SD2P-T |
| Artikelnummer (Bestellnummer) |
103008177 |
| EAN (European Article Number) |
4030661452180 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-03 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-03 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-03 |
| ETIM Nummer, Version 7.0 |
EC002593 |
| ETIM Nummer, Version 6.0 |
EC002593 |
Zulassungen - Vorschriften
| Zertifikate |
TÜV cULus ECOLAB FCC IC ANATEL UKCA |
Allgemeine Daten
| Vorschriften |
EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-3 EN IEC 61508 |
| Codierung |
Universelle Codierung |
| Codierstufe gemäß EN ISO 14119 |
gering |
| Wirkprinzip |
RFID |
| Frequenzband RFID |
125 kHz |
| Sendeleistung RFID, maximum |
-6 dBm |
| Werkstoff des Gehäuses |
Kunststoff, glasfaserverstärkter Thermoplast |
| Risikozeit, maximum |
200 ms |
| Reaktionszeit der Sicherheitsausgänge bei Abschaltung durch Betätiger, maximum |
100 ms |
| Reaktionszeit der Sicherheitsausgänge bei Abschaltung durch die Sicherheitseingänge, maximum |
1,5 ms |
| Bruttogewicht |
650 g |
Allgemeine Daten - Eigenschaften
| Ruhestromprinzip |
Ja |
| Zuhaltungs-Überwachung |
Ja |
| Serielle Diagnose |
Ja |
| Rastung |
Ja |
| Fluchtentriegelung |
Ja |
| Kurzschlusserkennung |
Ja |
| Querschlusserkennung |
Ja |
| Reihenschaltung |
Ja |
| Sicherheitsfunktionen |
Ja |
| Integrierte Anzeige, Status |
Ja |
| Anzahl der Anfahrrichtungen |
3 |
| Anzahl der sicheren digitalen Ausgänge |
2 |
Sicherheitsbetrachtung
| Vorschriften |
EN ISO 13849-1 EN IEC 61508 |
Sicherheitsbetrachtung - Verriegelungsfunktion
| Performance Level, bis |
e |
| Kategorie |
4 |
| PFH-Wert |
5,20 x 10⁻¹⁰ /h |
| PFD-Wert |
4,50 x 10⁻⁵ |
| Safety Integrity Level (SIL), geeignet für Anwendungen in |
3 |
| Gebrauchsdauer |
20 Jahre |
Mechanische Daten
| Mechanische Lebensdauer, minimum |
1.000.000 Schaltspiele |
| Hinweis (Mechanische Lebensdauer) |
Bei Verwendung als Türanschlag: ≥ 50.000 Schaltspiele (Türmassen ≤ 5 kg und Betätigungsgeschwindigkeit ≤ 0,5 m/s) |
| Winkelversatz zwischen Zuhaltung und Betätiger, maximum |
2 ° |
| Zuhaltekraft FZh gemäß EN ISO 14119 |
1.150 N |
| Zuhaltekraft Fmax, maximum |
1.500 N |
| Rastkraft, einstellbar, Position 1 |
25 N |
| Rastkraft, einstellbar, Position 2 |
50 N |
| Ausführung der Befestigungsschrauben |
2x M6 |
| Anzugsdrehmoment der Befestigungsschrauben, minimum |
6 Nm |
| Anzugsdrehmoment der Befestigungsschrauben, maximum |
7 Nm |
Mechanische Daten - Schaltabstände
| Schaltabstand, typisch |
2 mm |
| Gesicherter Schaltabstand "EIN" Sao |
1 mm |
| Gesicherter Schaltabstand "AUS" Sar |
20 mm |
| Hinweis (Schaltabstand) |
Alle Angaben der Schaltabstände gemäß EN IEC 60947-5-3 |
Mechanische Daten - Anschlusstechnik
| Länge der Sensorkette, maximum |
200 m |
| Hinweis (Länge der Sensorkette) |
Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom |
| Hinweis (Reihenschaltung) |
Anzahl der Geräte unbegrenzt, externen Leitungsschutz beachten, max. 31 Geräte bei serieller Diagnose SD |
| Anschlussart |
Steckverbinder M12, 8-polig, A-codiert |
Mechanische Daten - Abmessungen
| Länge des Sensors |
146 mm |
| Breite des Sensors |
87,5 mm |
| Höhe des Sensors |
55 mm |
Umgebungsbedingungen
| Schutzart |
IP66 IP67 IP69 |
| Umgebungstemperatur |
+0 ... +60 °C |
| Lager- und Transporttemperatur |
-10 ... +90 °C |
| Relative Feuchtigkeit, maximum |
93 % |
| Hinweis (Relative Feuchtigkeit) |
nicht kondensierend nicht vereisend |
| Schwingfestigkeit |
10 … 150 Hz, Amplitude 0,35 mm |
| Schockfestigkeit |
30 g / 11 ms |
| Schutzklasse |
III |
| Zulässige Aufstellhöhe über NN, maximum |
3.000 m |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
32 VDC |
| Bemessungsstoßspannungsfestigkeit Uimp |
0,8 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
Elektrische Daten
| Betriebsspannung |
24 VDC -15 % / +10 % |
| Leerlaufstrom I0, typisch |
100 mA |
| Stromaufnahme bei Magnet EIN, Mittelwert |
200 mA |
| Stromaufnahme bei Magnet EIN, Spitzenwert |
350 mA / 200 ms |
| Bemessungsbetriebsspannung |
24 VDC |
| Bemessungsbetriebsstrom |
800 mA |
| Bedingter Bemessungskurzschlussstrom |
100 A |
| Externe Leitungs- und Geräteabsicherung |
2A gG |
| Bereitschaftsverzögerung, maximum |
5.000 ms |
| Schaltfrequenz, maximum |
0,5 Hz |
| Elektrische Absicherung, maximum |
2 A |
Elektrische Daten - Magnetansteuerung
| Bezeichnung, Magnetansteuerung |
IN |
| Schaltschwellen |
-3 V … 5 V (Low) 15 V … 30 V (High) |
| Einschaltdauer Magnet |
100 % |
| Testpulsdauer, maximum |
5 ms |
| Testpulsintervall, minimum |
40 ms |
| Klassifizierung ZVEI CB24I, Senke |
C0 |
| Klassifizierung ZVEI CB24I, Quelle |
C1 C2 C3 |
Elektrische Daten - Sichere digitale Eingänge
| Bezeichnung, Sicherheitseingänge |
X1 und X2 |
| Schaltschwellen |
−3 V … 5 V (Low) 15 V … 30 V (High) |
| Stromaufnahme bei 24 V |
5 mA |
| Testpulsdauer, maximum |
1 ms |
| Testpulsintervall, minimum |
100 ms |
| Klassifizierung ZVEI CB24I, Senke |
C1 |
| Klassifizierung ZVEI CB24I, Quelle |
C1 C2 C3 |
Elektrische Daten - Sichere digitale Ausgänge
| Bezeichnung, Sicherheitsausgänge |
Y1 und Y2 |
| Ausführung der Schaltelemente |
kurzschlussfest, p-schaltend |
| Spannungsfall Ud, maximum |
2 V |
| Reststrom Ir, maximum |
0,5 mA |
| Spannung, Gebrauchskategorie DC-12 |
24 VDC |
| Strom, Gebrauchskategorie DC-12 |
0,25 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
0,25 A |
| Testpulsintervall, typisch |
1000 ms |
| Testpulsdauer, maximum |
0,5 ms |
| Klassifizierung ZVEI CB24I, Quelle |
C2 |
| Klassifizierung ZVEI CB24I, Senke |
C1 C2 |
Elektrische Daten - Serielle Diagnose SD
| Bezeichnung, Serielle Diagnose SD |
OUT |
| Betriebsstrom |
150 mA |
| Ausführung der Schaltelemente |
kurzschlussfest, p-schaltend |
| Leitungskapazität |
50 nF |
Zustandsanzeige
| Hinweis (LED-Zustandsanzeige) |
Betriebszustand: gelbe LED Fehler Funktionsstörung: rote LED Versorgungsspannung UB: grüne LED |
Kontaktbelegung
| PIN 1 |
A1 Versorgungsspannung Ub |
| PIN 2 |
X1 Sicherheitseingang 1 |
| PIN 3 |
A2 GND |
| PIN 4 |
Y1 Sicherheitsausgang 1 |
| PIN 5 |
OUT serieller Diagnoseausgang |
| PIN 6 |
X2 Sicherheitseingang 2 |
| PIN 7 |
Y2 Sicherheitsausgang 2 |
| PIN 8 |
IN serieller Diagnoseeingang |
Lieferumfang
| Lieferumfang |
Der Betätiger ist nicht im Lieferumfang enthalten. |
Zubehör
| Empfehlung (Betätiger) |
AZ/AZM300-B1 |
Hinweis
| Hinweis (Allgemein) |
Für Türen, die bündig mit dem Türrahmen abschließen, kann die optionale Montageplatte MP-AZ/AZM300-1 verwendet werden. Für Glas- und Makrolontüren kann der optionale Montagesatz MS-AZ/AZM300-B1-1 verwendet werden. Die entsperrte Schutzeinrichtung kann, solange die Betätigereinheit in der Sicherheitszuhaltung eingeführt bleibt, wieder gesperrt werden. Die Sicherheitsausgänge werden erneut eingeschaltet, somit ist ein Öffnen der Schutzeinrichtung nicht erforderlich. |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
Konformitätserklärung (EU)
UKCA Konformitätserklärung
UL-Zertifikat
ECOLAB-Zertifikat
FCC-Zertifikat
UKCA-Zertifikat
Baumusterprüfbescheinigung
ANATEL-Zertifikat
Broschüre
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader
Produktbild (Katalogeinzelphoto )
ID: kazm3f53
| 845,8 kB | .jpg | 352.425 x 500.944 mm - 999 x 1420 Pixel - 72 dpi
| 69,1 kB | .png | 74.083 x 105.128 mm - 210 x 298 Pixel - 72 dpi
| 57,2 kB | .jpg | 86.783 x 123.47200000000001 mm - 246 x 350 Pixel - 72 dpi
| 42,1 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 8,0 MB | .png | 169.249 x 240.538 mm - 1999 x 2841 Pixel - 300 dpi

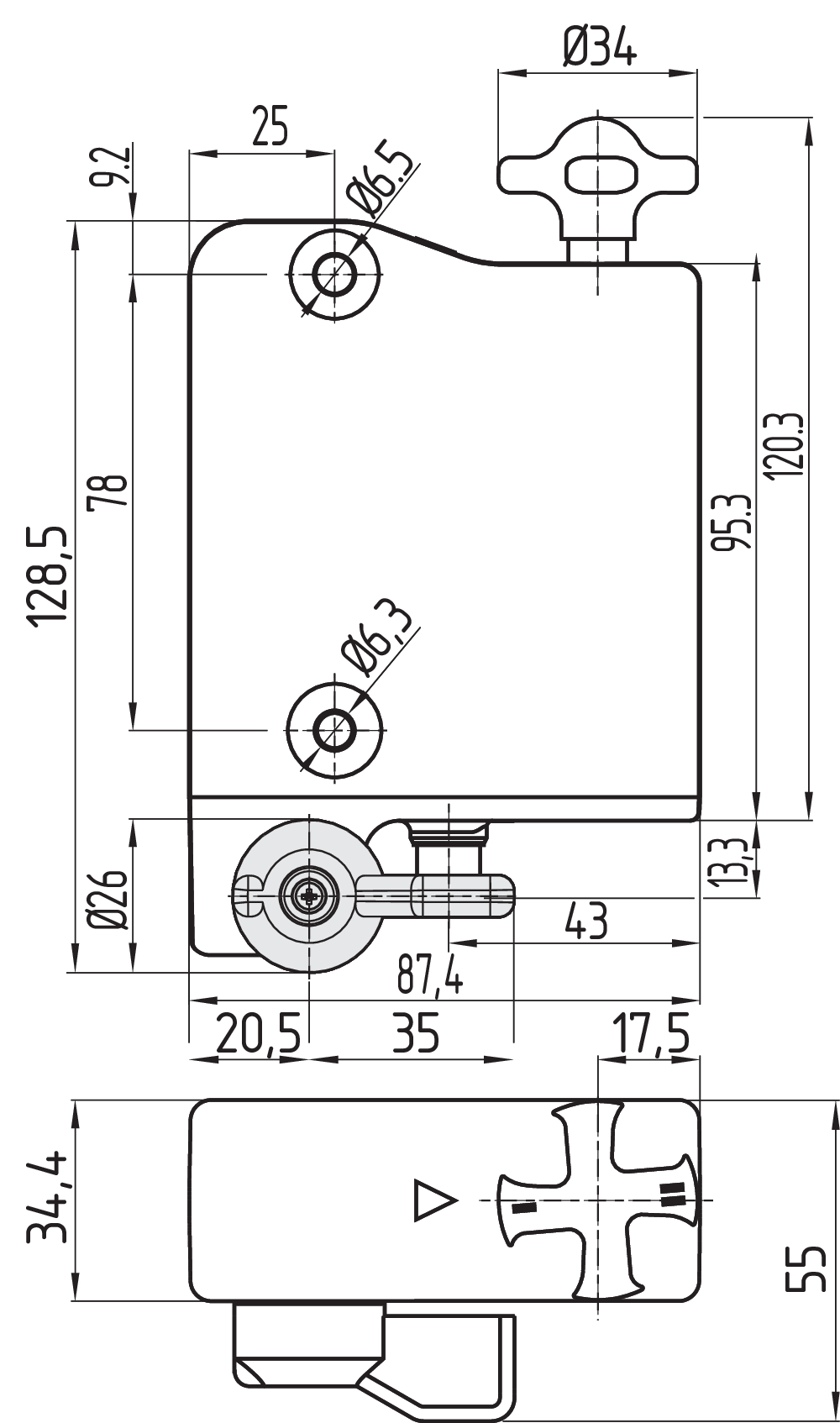

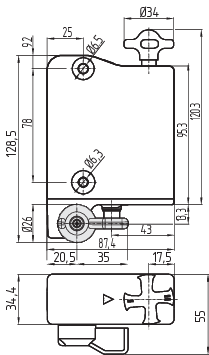

Maßzeichnung Grundgerät
Maßzeichnung Sonstige
Polbild
Schaltungsbeispiel
Detailbild
Video ID: SD-Interface-Mr-Safety
Video ID: azm300-01
Verstellen der Rastkraft (Youtube)
Verstellen der Rastkraft (Vimeo)
Video ID: azm300-02
Variable Montagemöglichkeit (Youtube)
Variable Montagemöglichkeit (Vimeo)
Video ID: azm300-03
Toleranz bei Türversatz (Youtube)
Toleranz bei Türversatz (Vimeo)
Video ID: azm300-04
Anschluss eines Einzelgeräts (Youtube)
Anschluss eines Einzelgeräts (Vimeo)
Video ID: azm300-06
Gesteuerter Abschaltprozess bei Querschluss (Youtube)
Gesteuerter Abschaltprozess bei Querschluss (Vimeo)
Video ID: azm300-08
Annäherung eines Ersatzbetätigers bei AZM...-I (Youtube)
Annäherung eines Ersatzbetätigers bei AZM...-I (Vimeo)
Video ID: Mr-Safety-AZM300
Mr. Safety: Produktpräsentation AZM300 (Vimeo)
103009970 SRB-E-201LC
- Steckbare Schraubklemmen mit Codierung
- STOP 0 Funktion
- 1 oder 2-kanalige Ansteuerung
- Starttaster / Auto-Start
- 2 Sicherheitsausgänge 2 A
- 1 Meldeausgang
103007672 SRB-E-301ST
- Steckbare Schraubklemmen mit Codierung
- STOP 0 Funktion
- 1 oder 2-kanalige Ansteuerung
- Starttaster / Auto-Start
- 1 Hilfskontakt
- 3 Sicherheitskontakte
103009973 SRB-E-204ST
- Steckbare Schraubklemmen mit Codierung
- STOP 0 Funktion
- Überwachung von 4 Sensoren
- Starttaster / Auto-Start
- 2 Sicherheitsausgänge
- 4 Meldeausgänge
101218025 AZ/AZM300-B1
- 3 verschiedene Betätigungsrichtungen
103002891 MS-AZ/AZM300-B1-1
- Schutzblech aus Aluminium als Sichtblende
- Gewindeköpfe aus Aluminium mit M6-Gewinde inkl. Gummischeiben
- Für den Einsatz an Glas- und Kunststofftüren an Maschinen mit hohen Anforderungen an das Design
103003172 MP-AZ/AZM300-1
- Adapterplatte aus Kunststoff für den Einsatz an flächenbündigen Türen
- Außenkontur optimiert für AZM300
103028145 ACC-AZM300-BOW-2-4M-6M
- Fernentriegelung über ein Zugseil
- Einsetzbar als Fluchtentriegelung oder Notentsperrung
- Länge der ummantelten Stahlseele: 4 m
- Gesamtlänge: 6 m
103051655 SZ201-1
- Geeignet für Montage innerhalb und außerhalb des Gefahrenbereiches
- zum Schutz gegen versehentliches Schließen, z.B. bei Montagearbeiten
- für unübersichtliche Anlagen
- verhindert Betätigung des Schalters
- Sperrzange mit 6 Bohrungen
101209414 CSS-Y-A-8P
- Zubehör für die Reihenschaltung mit serieller Diagnose
- Der Abschlussstecker versorgt die Sicherheitskanäle mit der Betriebsspannung.
103008718 CSS-Y-A-8P-VA
- Zubehör für die Reihenschaltung mit serieller Diagnose
- Der Abschlussstecker versorgt die Sicherheitskanäle mit der Betriebsspannung.
103009361 SD-Y-POWER
- Zubehör für die Reihenschaltung mit serieller Diagnose
103009362 SD-Y-POWER VA
- Zubehör für die Reihenschaltung mit serieller Diagnose
101190026 CSS-T
- Zubehör für die Reihenschaltung mit serieller Diagnose
- für Sensoren
101190025 CSS-T-A
- Zubehör für die Reihenschaltung mit serieller Diagnose
- für CSS 34
101209416 CSS-Y-8P
- Zubehör für die Reihenschaltung mit serieller Diagnose
103008717 CSS-Y-8P-VA
- Zubehör für die Reihenschaltung mit serieller Diagnose
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
Generiert am: 15.04.2026, 09:30
Zuletzt angesehen
T. 441-11Y-966
DHS-150-BKBU-L
M 689-11-1-P5
SMS 4-250-300
ACC-PWR-RZ-156L
SHGV/LD1/207/38+BO
SLB450-ER-4-ST
AZ 355-02ZK-M20
