AZ 15/16-B1-2053 NACHRUESTSATZ
AZ 15/16-B1-2053 NACHRUESTSATZ
- zur Zuhaltung von leichten bis mittelschweren Schutztüren
- Gerader Betätiger mit einstellbarer Kugelrastung
- besonders geeignet für Schiebetüren
Bestelldaten
| Produkt-Typbezeichnung |
AZ 15/16-B1-2053 NACHRUESTSATZ |
| Artikelnummer (Bestellnummer) |
101111081 |
| EAN (European Article Number) |
4030661100388 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-06 |
| ETIM Nummer, Version 7.0 |
EC001487 |
| ETIM Nummer, Version 6.0 |
EC001487 |
Allgemeine Daten
| Codierstufe gemäß EN ISO 14119 |
gering |
| Werkstoff des Betätigers |
Edelstahl (V2A) |
| Bruttogewicht |
35 g |
Mechanische Daten
| Betätiger |
gerade starr |
| Haftkraft, einstellbar bis |
100 N |
Lieferumfang
| Hinweis (Lieferumfang, Anzahl und Art) |
Befestigungsschrauben nicht im Lieferumfang enthalten |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
Download der aktuellen Version von Adobe Reader

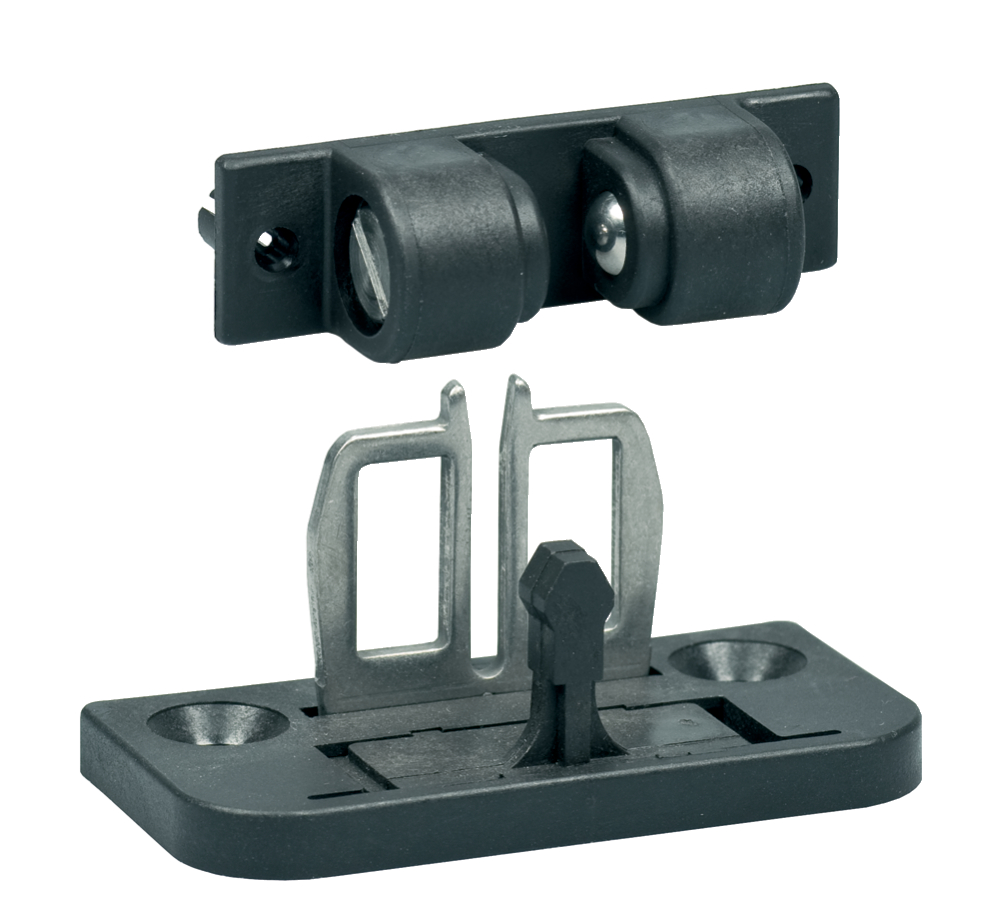

Produktbild (Katalogeinzelphoto )
ID: kaz15f17
| 318,9 kB | .jpg | 352.778 x 324.908 mm - 1000 x 921 Pixel - 72 dpi
| 30,2 kB | .png | 74.083 x 68.086 mm - 210 x 193 Pixel - 72 dpi
| 46,0 kB | .jpg | 123.47200000000001 x 113.59400000000001 mm - 350 x 322 Pixel - 72 dpi
| 40,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 2,5 MB | .png | 200 x 184.20000000000002 mm - 2000 x 1842 Pixel - 254 dpi

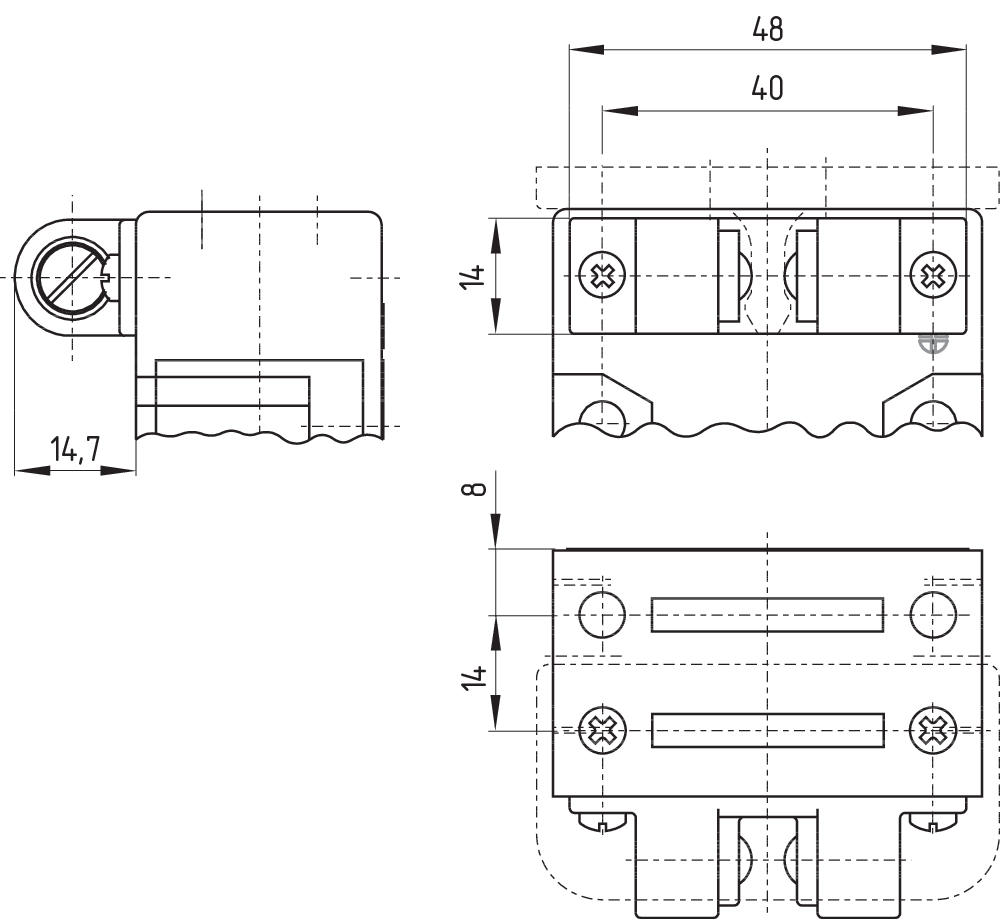

Maßzeichnung Betätiger
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
