ACC-IL-G24-M20-OR

Artikelnummer: 101186263
ACC-IL-G24-M20-OR

Downloads

ePLAN Daten
CADENAS CAD-Daten
SISTEMA Daten
  • orange LED, Linse weiß (klar)
  • einschraubbar in Leitungseinführung M 20 x 1,5

Bestelldaten

Produkt-Typbezeichnung

ACC-IL-G24-M20-OR
Artikelnummer (Bestellnummer)

101186263
EAN (European Article Number)

4030661350608
eCl@ss Nummer, Version 12.0

27-37-12-11
eCl@ss Nummer, Version 11.0

27-37-12-11
eCl@ss Nummer, Version 9.0

27-37-12-11
ETIM Nummer, Version 7.0

EC000223
ETIM Nummer, Version 6.0

EC000223

Allgemeine Daten

Farbe der Kalotte

weiß
Bruttogewicht

21 g

Allgemeine Daten - Eigenschaften

Meldeleuchte

Ja
Anzahl der Leitungsadern

2
Optisches Signal

Ja

Mechanische Daten

Drehmoment, maximum

1,5 Nm

Mechanische Daten - Anschlusstechnik

Länge der Leitung

0,2 m
Aderquerschnitt

0,34 mm2
Aderquerschnitt

22 AWG

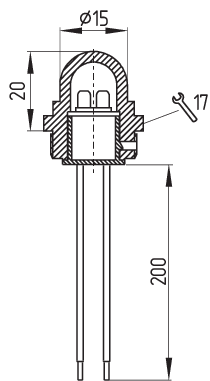

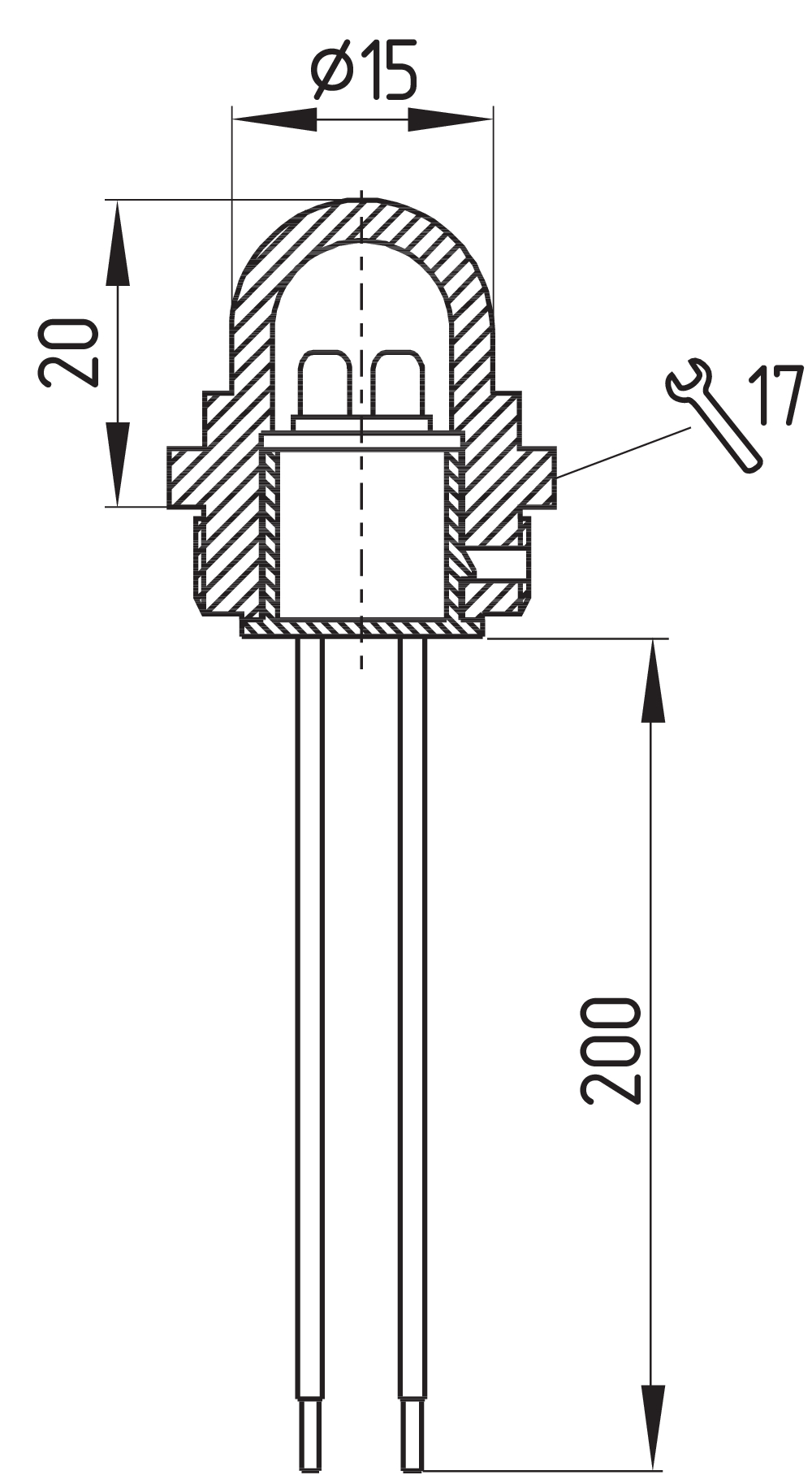

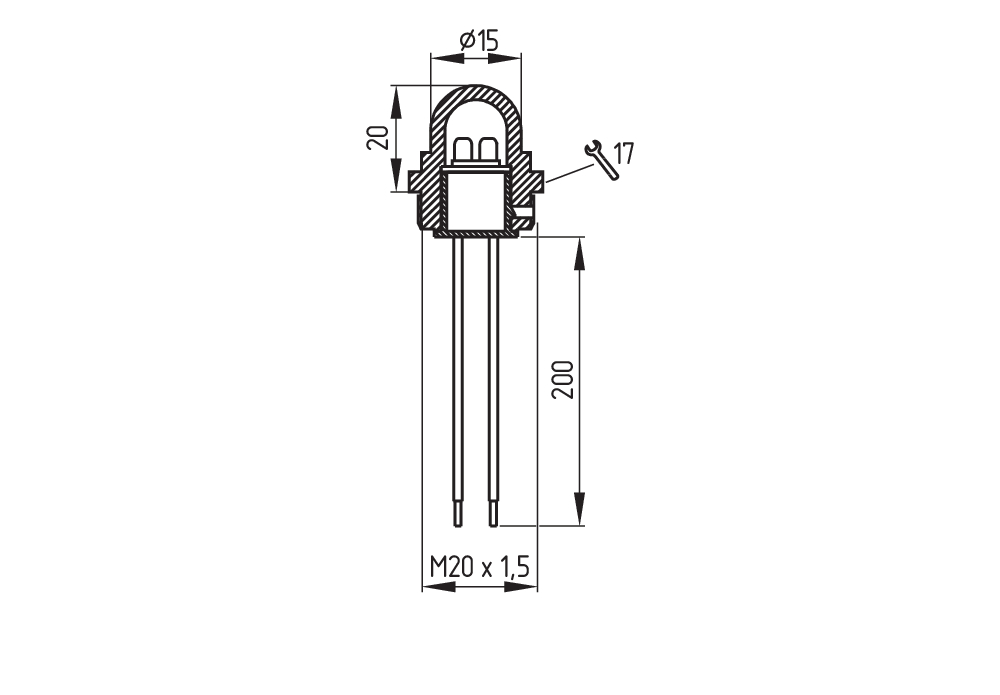

Mechanische Daten - Abmessungen

Einbauhöhe

20 mm
Schlüsselweite

17 SW
Durchmesser der Kalotte

15 mm
Durchmesser, metrisches ISO-Gewinde mit Steigungsangabe

M20 x 1.5

Umgebungsbedingungen

Schutzart

IP67
Umgebungstemperatur

-5 ... +70 °C

Elektrische Daten

Bemessungsbetriebsspannung

24 VDC
Bemessungsbetriebsstrom

20 mA

Zustandsanzeige

Farbe der LED

orange

Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni

Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.

Generiert am: 15.04.2026, 05:13
