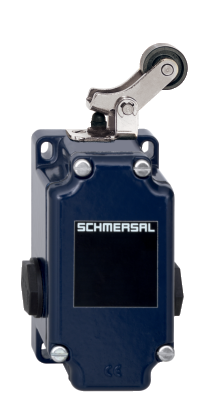

016 Winkelhebel 3K
- Metallgehäuse
- 3 Kontakte
- 67 mm x 105 mm x 43 mm (Grundgerät)
- Betätiger nachträglich um 4 x 90° umsetzbar
| Produkt-Typbezeichnung: T(1) 016-(2)Y-(3) |
| (1) | |
| S | Druckbolzen S |
| 2S | Teleskopdruckbolzen 2S |
| K | Rollenhebel K |
| 2K | Kipphebel 2K |
| 3K | Winkelhebel 3K |
| 8H | Rollenschwenkhebel 8H |
| 7H | Rollenschwenkhebel 7H |
| 10H | Stabschwenkhebel 10H |
| H | Rollenschwenkhebel H |
| 4H | Federstabschwenkhebel 4H |
| 2H | Blattfederschwenkhebel 2H |
| 3H | Rollenschwenkhebel 3H |
| 9H | Stabschwenkhebel 9H |
| 6H | Blattfederschwenkhebel 6H |
| (2) | |
| 12 | 1 Schließer (NO) / 2 Öffner (NC) |
| 21 | 2 Schließer (NO) / 1 Öffner (NC) |
| 03 | 3 Öffner (NC) |
| 30 | 3 Schließer (NO) |
| (3) | |
| UE | Schleichschaltung mit Überdeckung |
| H | Schleichschaltung mit Staffelung |
| C | Magnetische Blasung |
Nicht alle nach diesem Typenschlüssel möglichen Geräte sind lieferbar und/oder technisch umsetzbar.
