VFB-SK8P/4P-M12/M8-S-G-5M-BK-2-X-A-4
VFB-SK8P/4P-M12/M8-S-G-5M-BK-2-X-A-4
Downloads
- Adapterleitung BNS Sensor (02z) an SFB
Bestelldaten
| Produkt-Typbezeichnung |
VFB-SK8P/4P-M12/M8-S-G-5M-BK-2-X-A-4 |
| Artikelnummer (Bestellnummer) |
103041721 |
| EAN (European Article Number) |
4030661558486 |
| eCl@ss Nummer, Version 12.0 |
27-06-03-11 |
| eCl@ss Nummer, Version 11.0 |
27-06-03-11 |
| eCl@ss Nummer, Version 9.0 |
27-06-03-11 |
| ETIM Nummer, Version 7.0 |
EC001855 |
| ETIM Nummer, Version 6.0 |
EC001855 |
Zulassungen - Vorschriften
| Zertifikate |
cULus |
Allgemeine Daten
| Vorschriften |
EN IEC 61076-2-101 |
| Bruttogewicht |
154 g |
Allgemeine Daten - Eigenschaften
| Halogenfrei |
Ja |
| Schleppkettentauglich |
Ja |
Mechanische Daten
| Drehmoment, maximum |
1 Nm |
Mechanische Daten - Anschlusstechnik
| Länge der Leitung |
5 m |
| Anzahl der Leitungsadern |
4 |
| Aderquerschnitt |
0,25 mm2 |
| Durchmesser der Leitung |
4,3 mm |
| Biegeradius (fest) |
5 x Ø-Leitung |
| Biegeradius (bewegt) |
10 x Ø-Leitung |
| Farbe des Leitungsmantels |
schwarz |
| Werkstoff des Leitungsmantels |
PUR |
Mechanische Daten - Steckverbinder Seite A
| Steckverbindertyp |
Stecker, M12 |
| Bauform |
gerade |
| Codierung des Steckers |
A |
| Verriegelung des Steckers |
Schraubverriegelung |
| Werkstoff der Verschraubung |
Metall, CuZn, vernickelt |
| Werkstoff des Griffkörpers |
Kunststoff, TPU |
| Farbe des Griffkörpers |
schwarz |
| Anzahl der Pole, Seite A |
8 |
Mechanische Daten - Steckverbinder Seite B
| Steckverbindertyp |
Kupplung, M8 |
| Bauform |
gerade |
| Codierung des Steckers |
A |
| Verriegelung des Steckers |
Schraubverriegelung |
| Werkstoff der Verschraubung |
Metall, CuZn, vernickelt |
| Werkstoff des Griffkörpers |
Kunststoff, TPU |
| Farbe des Griffkörpers |
schwarz |
| Anzahl der Pole, Seite B |
4 |
Umgebungsbedingungen
| Schutzart |
IP65 IP67 IP68 |
| Umgebungstemperatur (Steckverbinder) |
-25 ... +85 °C |
| Umgebungstemperatur (fest) |
-40 ... +90 °C |
| Umgebungstemperatur (bewegt) |
-30 ... +90 °C |
| Umgebungstemperatur (Schleppkette) |
-25 ... +60 °C |
Elektrische Daten
| Thermischer Dauerstrom |
2 A |
| Bemessungsbetriebsspannung |
30 VAC |
| Bemessungsbetriebsspannung |
30 VDC |
| Bemessungsbetriebsstrom |
2.000 mA |
Kontaktbelegung
| Anschluss |
Steckverbinder 1 |
| PIN 1 |
braun |
| PIN 2 |
weiß |
| PIN 3 |
blau |
| PIN 4 |
schwarz |
| Anschluss |
Steckverbinder 2 |
| PIN 1 |
n.c. |
| PIN 2 |
braun |
| PIN 3 |
n.c. |
| PIN 4 |
weiß |
| PIN 5 |
n.c. |
| PIN 6 |
blau |
| PIN 7 |
schwarz |
| PIN 8 |
n.c. |
Sprachfilter
Datenblatt
UL-Zertifikat
Download der aktuellen Version von Adobe Reader

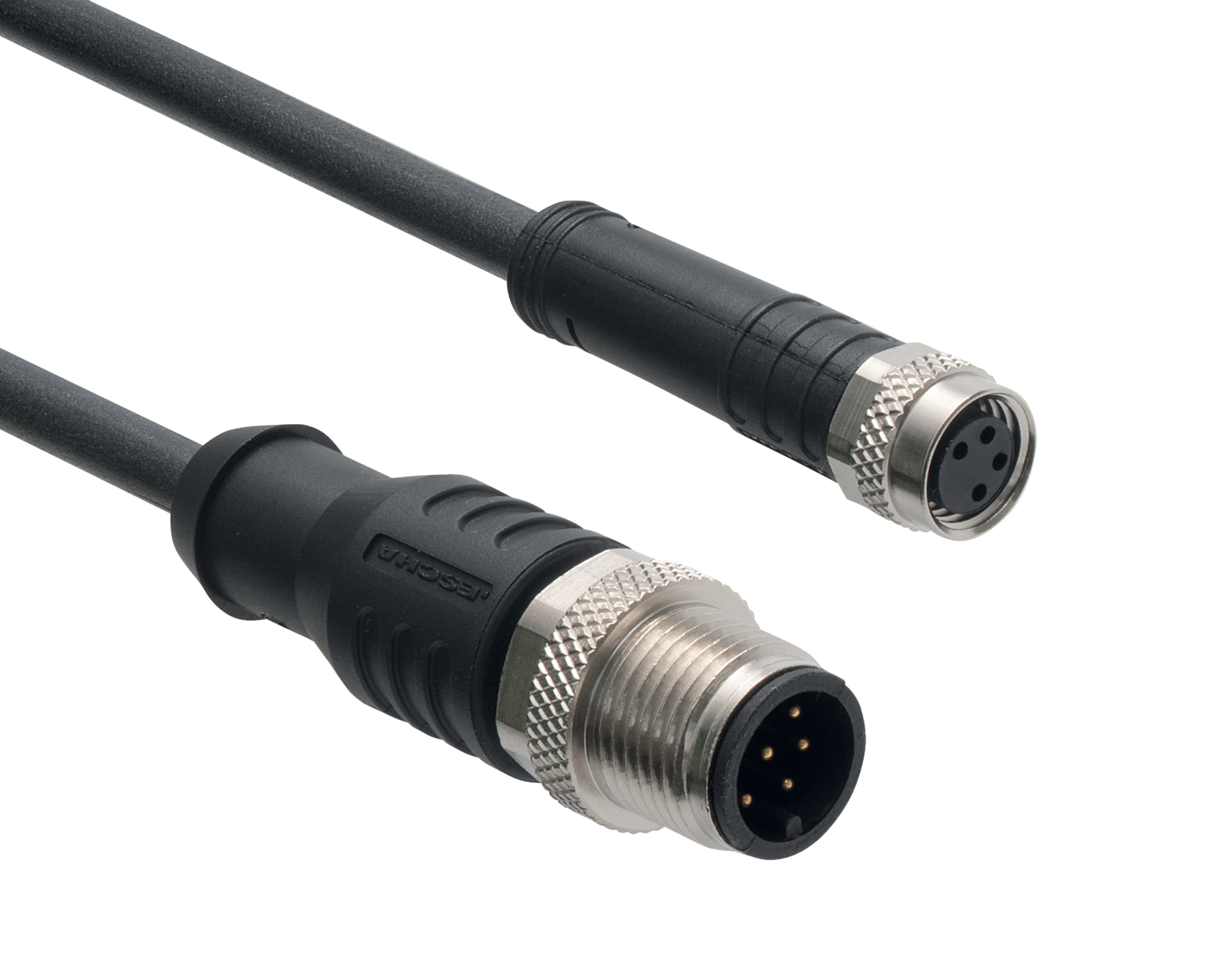

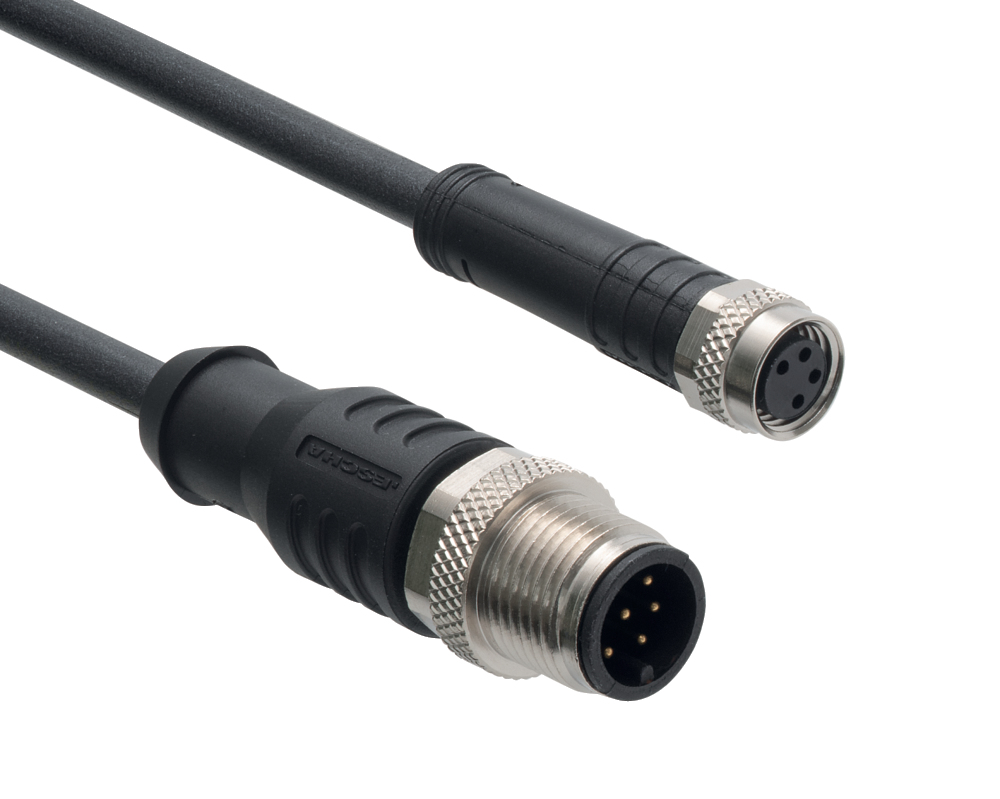

Produktbild (Katalogeinzelphoto )
ID: k1208f16
| 186,9 kB | .jpg | 352.778 x 281.869 mm - 1000 x 799 Pixel - 72 dpi
| 26,1 kB | .png | 74.083 x 59.267 mm - 210 x 168 Pixel - 72 dpi
| 32,1 kB | .jpg | 123.47200000000001 x 98.778 mm - 350 x 280 Pixel - 72 dpi
| 27,1 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 2,1 MB | .png | 169.333 x 135.213 mm - 2000 x 1597 Pixel - 300 dpi
Polbild
