V-SK8+1/8-M23/M12-S-G-0,15-BK-2-X-A-1
V-SK8+1/8-M23/M12-S-G-0,15-BK-2-X-A-1
Downloads
Bestelldaten
| Produkt-Typbezeichnung |
V-SK8+1/8-M23/M12-S-G-0,15-BK-2-X-A-1 |
| Artikelnummer (Bestellnummer) |
103008081 |
| EAN (European Article Number) |
4030661451756 |
| eCl@ss Nummer, Version 12.0 |
27-06-03-11 |
| eCl@ss Nummer, Version 11.0 |
27-06-03-11 |
| eCl@ss Nummer, Version 9.0 |
27-06-03-11 |
| ETIM Nummer, Version 7.0 |
EC001855 |
| ETIM Nummer, Version 6.0 |
EC001855 |
Allgemeine Daten
| Bruttogewicht |
97 g |
Allgemeine Daten - Eigenschaften
| Anzahl der Pole |
8 |
| Anzahl der Leitungsadern |
8 |
Mechanische Daten
| Drehmoment, maximum |
1 Nm |
Mechanische Daten - Anschlusstechnik
| Länge der Leitung |
0,25 m |
| Aderquerschnitt |
0,25 mm2 |
| Durchmesser der Leitung |
5 mm |
| Biegeradius (fest) |
5 x Ø-Leitung |
| Biegeradius (bewegt) |
10 x Ø-Leitung |
| Farbe des Leitungsmantels |
schwarz |
| Werkstoff des Leitungsmantels |
PUR |
Mechanische Daten - Steckverbinder Seite A
| Steckverbindertyp |
Stecker, M23 |
| Bauform |
gerade |
| Codierung des Steckers |
A |
| Verriegelung des Steckers |
Schraubverriegelung |
| Werkstoff der Verschraubung |
Metall, CuZn, vernickelt |
| Werkstoff des Griffkörpers |
Metall |
| Farbe des Griffkörpers |
silber |
| Anzahl der Pole, Seite A |
9 |
Mechanische Daten - Steckverbinder Seite B
| Steckverbindertyp |
Kupplung, M12 |
| Bauform |
gerade |
| Codierung des Steckers |
A |
| Verriegelung des Steckers |
Schraubverriegelung |
| Werkstoff der Verschraubung |
Metall, CuZn, vernickelt |
| Werkstoff des Griffkörpers |
Kunststoff, TPU |
| Farbe des Griffkörpers |
schwarz |
| Anzahl der Pole, Seite B |
8 |
Umgebungsbedingungen
| Schutzart |
IP66 IP67 |
Elektrische Daten
| Thermischer Dauerstrom |
2 A |
| Bemessungsbetriebsspannung |
30 VAC |
| Bemessungsbetriebsspannung |
30 VDC |
| Bemessungsbetriebsstrom |
2.000 mA |
Kontaktbelegung
| PIN 1 |
A1 Ue |
| PIN 2 |
X1 Sicherheitseingang 1 |
| PIN 3 |
A2 GND |
| PIN 4 |
Y1 Sicherheitsausgang 1 |
| PIN 5 |
OUT Diagnoseausgang |
| PIN 6 |
X2 Sicherheitseingang 2 |
| PIN 7 |
Y2 Sicherheitsausgang 2 |
| PIN 8 |
IN Magnetansteuerung |
| PIN 9 |
Nicht belegt |

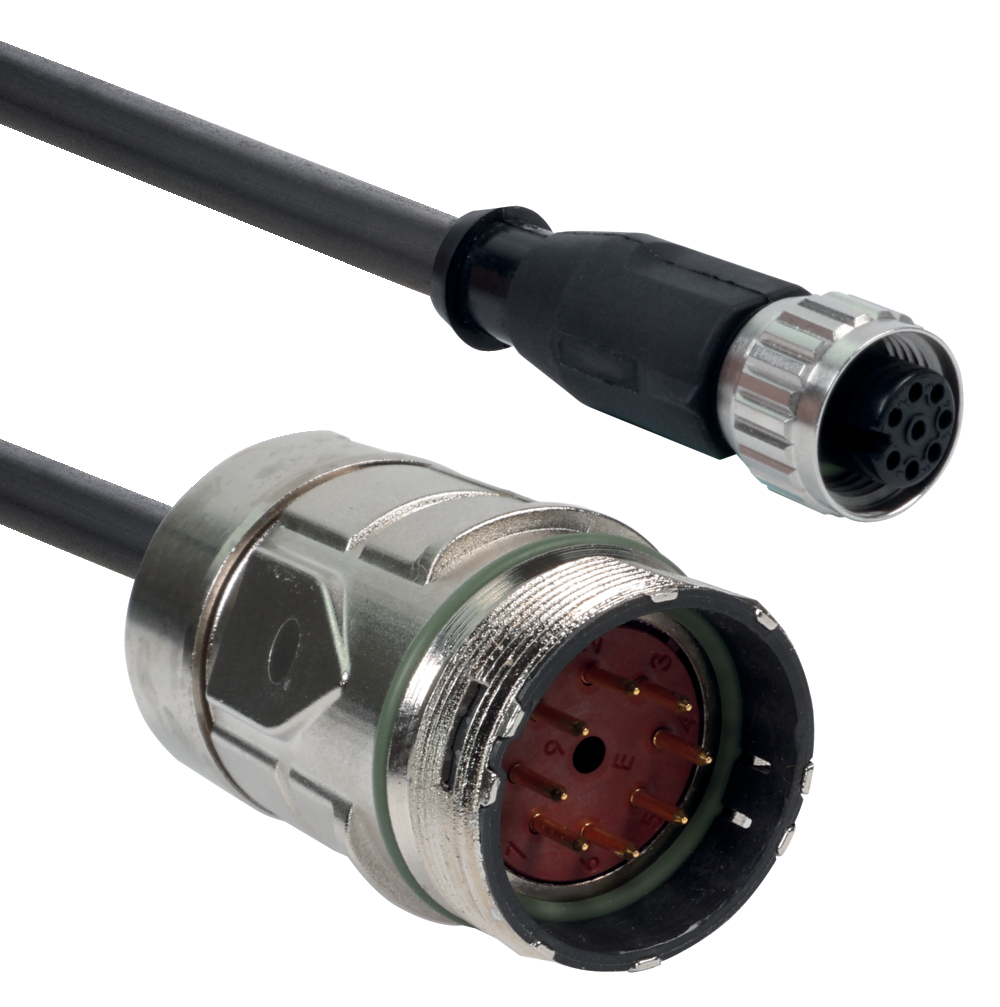

Produktbild (Katalogeinzelphoto )
ID: k2312f03
| 331,2 kB | .jpg | 352.778 x 355.247 mm - 1000 x 1007 Pixel - 72 dpi
| 56,6 kB | .png | 73.73100000000001 x 74.436 mm - 209 x 211 Pixel - 72 dpi
| 58,3 kB | .jpg | 122.76700000000001 x 123.47200000000001 mm - 348 x 350 Pixel - 72 dpi
| 57,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
