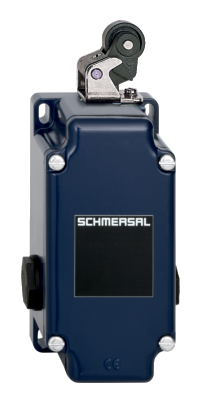

U 434 Rollenhebel K
- Metallgehäuse
- 4 Kontakte
- 62 mm x 127 mm x 50 mm (Grundgerät)
- Schaltpunkte und Kontaktart einstellbar
- 3 Leitungseinführungen M 20 x 1.5
- Betätiger nachträglich um 4 x 90° umsetzbar
| Produkt-Typbezeichnung: U(1) 434Y-(2)-(3) |
| (1) | |
| S | Druckbolzen S |
| K | Rollenhebel K |
| 8H | Rollenschwenkhebel 8H |
| H | Rollenschwenkhebel H |
| 3H | Rollenschwenkhebel 3H |
| 7H | Rollenschwenkhebel 7H |
| 4H | Federstabschwenkhebel 4H |
| 9H | Stabschwenkhebel 9H |
| 10H | Stabschwenkhebel 10H |
| 2H | Blattfederschwenkhebel 2H |
| 6H | Blattfederschwenkhebel 6H |
| (2) | |
| ohne | 2 Schließer (NO) / 2 Öffner (NC) |
| 4OE | 4 Öffner (NC) |
| 4S | 4 Schließer (NO) |
| 1S/3OE | 1 Schließer (NO) / 3 Öffner (NC) |
| 3S/1OE | 3 Schließer (NO) / 1 Öffner (NC) |
| (3) | |
| 1272 | Tieftemperaturausführung bis -30 ºC möglich |
Nicht alle nach diesem Typenschlüssel möglichen Geräte sind lieferbar und/oder technisch umsetzbar.
