TV10S 335-11Z-M20
| Produkt-Typbezeichnung: TV(1)S 335-(2)Z-(3) |
| (1) | |
| 8 | Wellenbohrung Ø 8 mm |
| 10 | Wellenbohrung Ø 10 mm |
| (2) | |
| 02 | 2 Öffner (NC) |
| 03 | 3 Öffner (NC) |
| 11 | 1 Schließer (NO) / 1 Öffner (NC) |
| 12 | 1 Schließer (NO) / 2 Öffner (NC) |
| (3) | |
| ohne | Leitungseinführung M20 |
| NPT | Leitungseinführung NPT 1/2“ |
| ST | M12 Steckeranschluss in A-Codierung (Achtung! Die Ausführungen mit Steckeranschluss dürfen gem. EN 60204-1 nur in PELV-Stromkreisen verwendet werden.) |
| ST-2310 | M12 Steckeranschluss in B-Codierung (Achtung! Die Ausführungen mit Steckeranschluss dürfen gem. EN 60204-1 nur in PELV-Stromkreisen verwendet werden.) |
| G24 | mit LED (nur bei Ausführung mit einem Schließer- und einem Öffnerkontakt möglich.) |
- 1 Leitungseinführung M 20 x 1.5
- mit LED erhältlich
- Metallgehäuse
- weitgehend öl- und benzinbeständig
- Betätiger nachträglich um 4 x 90° umsetzbar
- 40,5 mm x 107 mm x 65,3 mm
- Betätigungswelle 360° drehbar
Bestelldaten
| Produkt-Typbezeichnung |
TV10S 335-11Z-M20 |
| Artikelnummer (Bestellnummer) |
151160104 |
| EAN (European Article Number) |
8905236113307 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-09 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-09 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-09 |
| ETIM Nummer, Version 7.0 |
EC002591 |
| ETIM Nummer, Version 6.0 |
EC002591 |
Allgemeine Daten
| Werkstoff des Gehäuses |
Metall, Aluminium-Druckguss |
| Werkstoff der Gehäusebeschichtung |
lackiert |
| Bruttogewicht |
260 g |
Allgemeine Daten - Eigenschaften
| Anzahl der Hilfskontakte |
1 |
| Anzahl der Sicherheitskontakte |
1 |
Sicherheitsbetrachtung
| Vorschriften |
BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1 |
| Gebrauchsdauer |
20 Jahre |
Sicherheitsbetrachtung - Sicherheitsausgänge
| B10D Öffner (NC) |
20.000.000 Schaltspiele |
Mechanische Daten
| Betätigungselement |
Sonstige |
| Mechanische Lebensdauer, minimum |
1.000.000 Schaltspiele |
| Zwangsöffnungswinkel |
7 ° |
| Bohrung für die Welle |
10 mm |
| Zwangsöffnungsdrehmoment |
0,6 Nm |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubanschluss M20 x 1.5 |
| Anschlussquerschnitt, minimum |
0,75 mm² |
| Anschlussquerschnitt, maximum |
2,5 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
Mechanische Daten - Steckverbinder Seite B
| Steckverbindertyp |
Kupplung |
Mechanische Daten - Abmessungen
| Länge des Sensors |
65,3 mm |
| Breite des Sensors |
40,5 mm |
| Höhe des Sensors |
107 mm |
Umgebungsbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur |
-25 ... +70 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
500 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
6 kV |
Elektrische Daten
| Thermischer Dauerstrom |
10 A |
| Bedingter Bemessungskurzschlussstrom |
400 A |
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
4 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
4 A |
| Schaltelement |
Schließer (NO), Öffner (NC) |
| Schaltprinzip |
Schleichschaltung |
| Maximale Schalthäufigkeit |
1.000 /h |
| Werkstoff der Kontakte, elektrisch |
Silber |
Hinweis
| Hinweis (Allgemein) |
Durch Verdrehen des Vorsatzes um 4 x 90° sind 8 Anfahrebenen möglich. Hierzu wird ein Torx-Schraubendreher T10 benötigt. Der Betätigungskopf ist bei gelöster Schraube nicht verlierbar, dadurch ist der Schalter nicht manipulierbar. Einstellhilfe: Madenschraube zum Fixieren, Welle vorgebohrt zum Verstiften Doppelwellengelenk zum Ausgleich eines axialen Versatzes nur mit Wellenbohrung Ø 10 mm erhältlich |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader
Produktbild (Katalogeinzelphoto )
ID: ktv33f01
| 726,4 kB | .jpg | 352.778 x 555.9780000000001 mm - 1000 x 1576 Pixel - 72 dpi
| 82,3 kB | .png | 74.083 x 116.769 mm - 210 x 331 Pixel - 72 dpi
| 33,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 6,0 MB | .png | 166.55700000000002 x 262.57800000000003 mm - 2000 x 3153 Pixel - 305 dpi
| 51,5 kB | .jpg | 78.31700000000001 x 123.47200000000001 mm - 222 x 350 Pixel - 72 dpi
Maßzeichnung Grundgerät

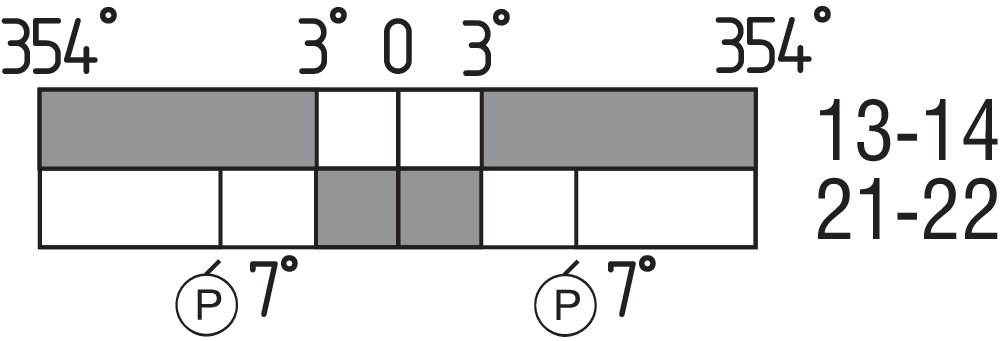

Schaltwegdiagramm
Kontakt geschlossen
Kontakt geöffnet
Einstellbereich
Rastpunkt
Zwangsöffungsweg/- winkelKontaktbild
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
Anwendungsbeispiel Illustration Produkt
101147448 KREUZGELENK K2 KPL. UNIV.JOINT TV10S 335
- Werkseitig verstiftet
- Kreuzgelenk zum Ausgleich eines axialen Versatzes
101138414 FH 521
- Feststehendes Scharnier
101138413 AH 521
- Justierbares Scharnier
