T5C 236-11Z-M20
T5C 236-11Z-M20
- 1 Leitungseinführung M 20 x 1.5
- Kunststoffgehäuse
- schutzisoliert
- weitgehend öl- und benzinbeständig
- 30 mm x 88,5 mm x 30 mm
- Betätiger nachträglich um 4 x 90° umsetzbar
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
T5C 236-11Z-M20 |
| Artikelnummer (Bestellnummer) |
101153304 |
| EAN (European Article Number) |
4030661168937 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-09 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-09 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-09 |
| ETIM Nummer, Version 7.0 |
EC002591 |
| ETIM Nummer, Version 6.0 |
EC002591 |
Zulassungen - Vorschriften
| Zertifikate |
cULus CCC |
Allgemeine Daten
| Werkstoff des Gehäuses |
Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend |
| Werkstoff des Betätigers |
Nichtrostender Stahl |
| Bruttogewicht |
90 g |
Allgemeine Daten - Eigenschaften
| Anzahl der Hilfskontakte |
1 |
| Anzahl der Sicherheitskontakte |
1 |
Sicherheitsbetrachtung
| Vorschriften |
BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1 |
| Gebrauchsdauer |
20 Jahre |
Sicherheitsbetrachtung - Sicherheitsausgänge
| B10D Öffner (NC) |
20.000.000 Schaltspiele |
Mechanische Daten
| Betätigungselement |
Schwenkhebel |
| Mechanische Lebensdauer, minimum |
1.000.000 Schaltspiele |
| Zwangsöffnungswinkel |
12,5 ° |
| Zwangsöffnungsdrehmoment |
0,2 Nm |
| Öffnungswinkel |
180° |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubanschluss M20 x 1.5 |
| Anschlussquerschnitt, minimum |
1 x 0,75 mm² |
| Anschlussquerschnitt, maximum |
1 x 2,5 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
Mechanische Daten - Abmessungen
| Länge des Sensors |
30 mm |
| Breite des Sensors |
93 mm |
| Höhe des Sensors |
94,5 mm |
| Höhe des Betätigers |
78 mm |
Umgebungsbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur |
-30 ... +80 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
500 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
6 kV |
Elektrische Daten
| Thermischer Dauerstrom |
10 A |
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
4 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
1 A |
| Schaltelement |
Schließer (NO), Öffner (NC) |
| Schaltprinzip |
Schleichschaltung |
| Maximale Schalthäufigkeit |
5.000 /h |
| Werkstoff der Kontakte, elektrisch |
Silber |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
UL-Zertifikat
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

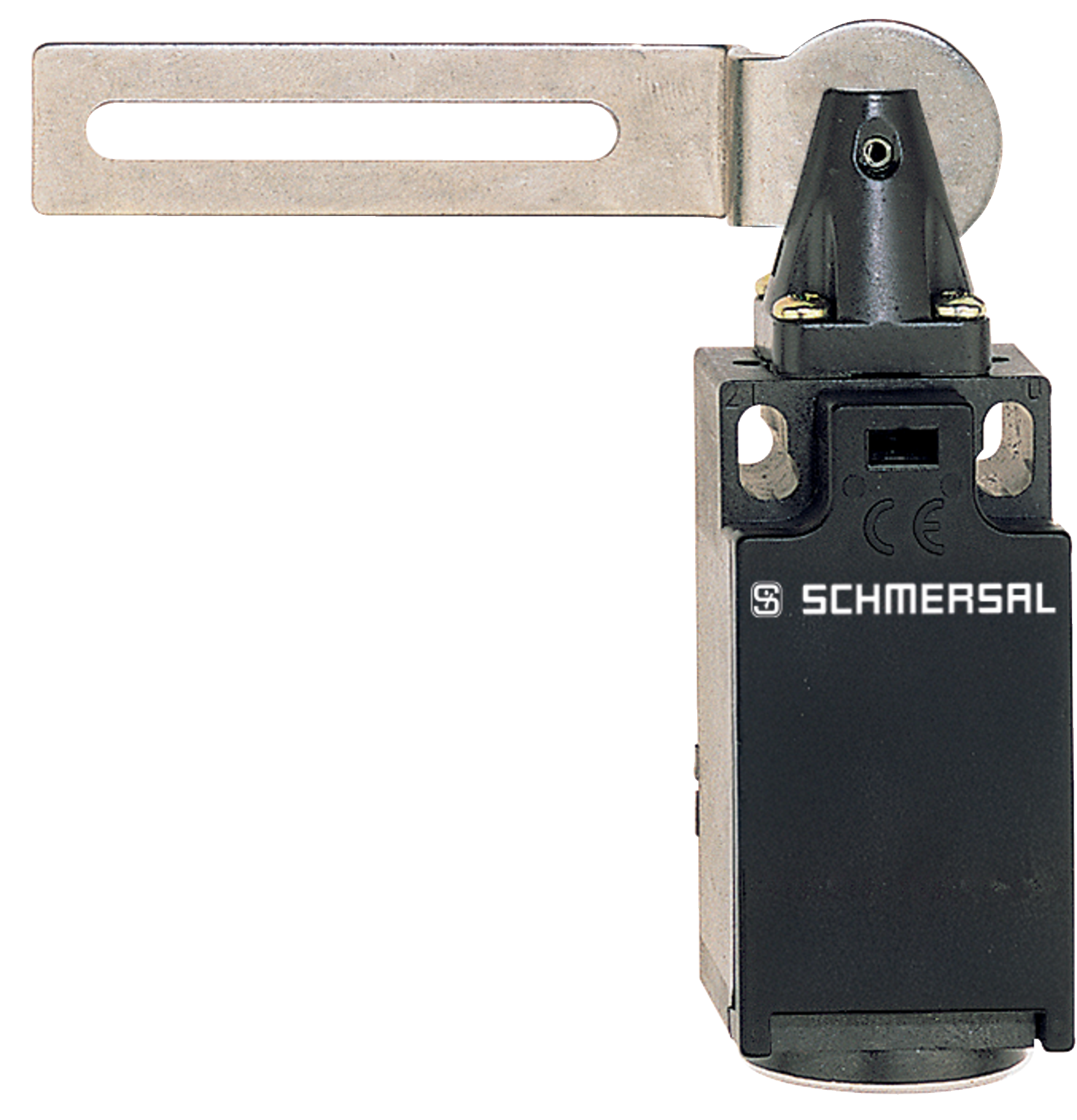

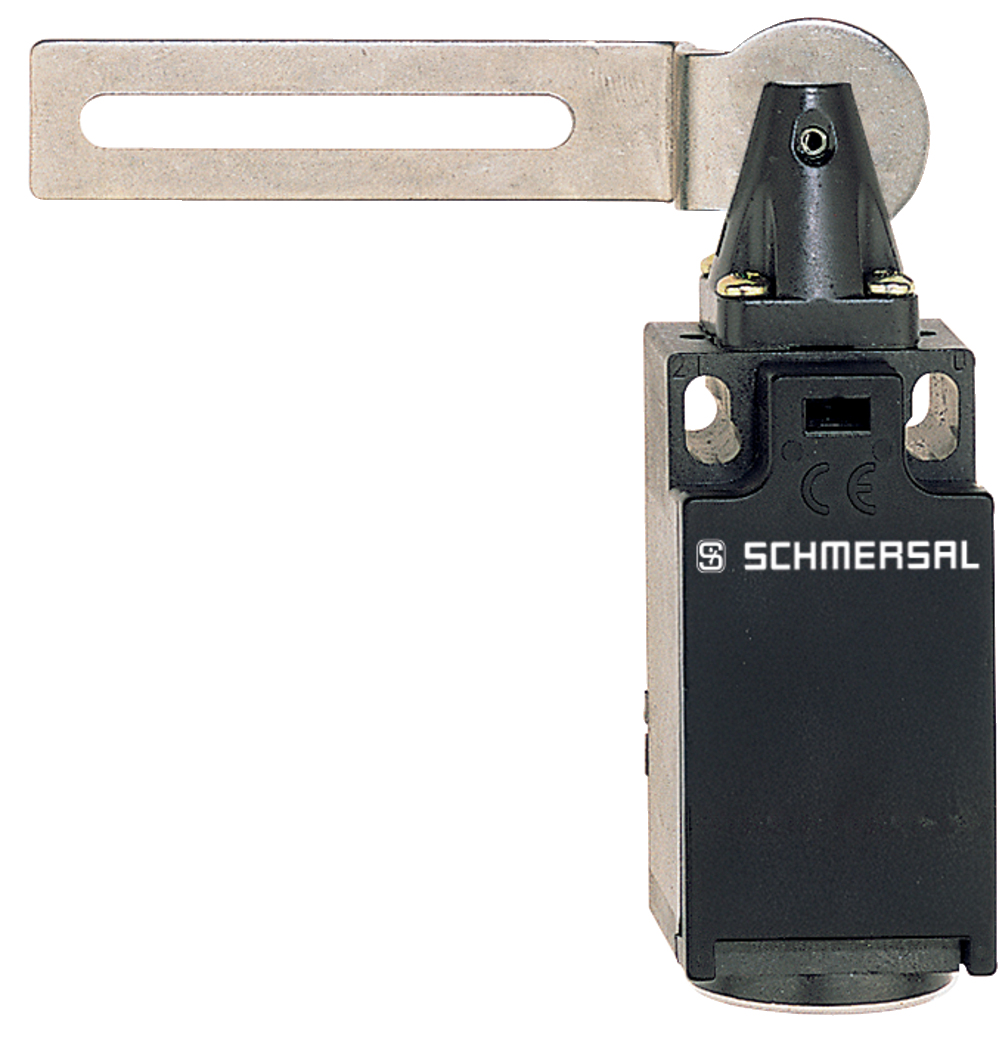

Produktbild (Katalogeinzelphoto )
ID: k2363f03
| 410,0 kB | .jpg | 352.425 x 366.536 mm - 999 x 1039 Pixel - 72 dpi
| 47,8 kB | .png | 74.083 x 76.906 mm - 210 x 218 Pixel - 72 dpi
| 42,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 3,7 MB | .png | 166.47400000000002 x 173.136 mm - 1999 x 2079 Pixel - 305 dpi
| 57,5 kB | .jpg | 118.88600000000001 x 123.47200000000001 mm - 337 x 350 Pixel - 72 dpi
Maßzeichnung Grundgerät
Maßzeichnung Betätiger

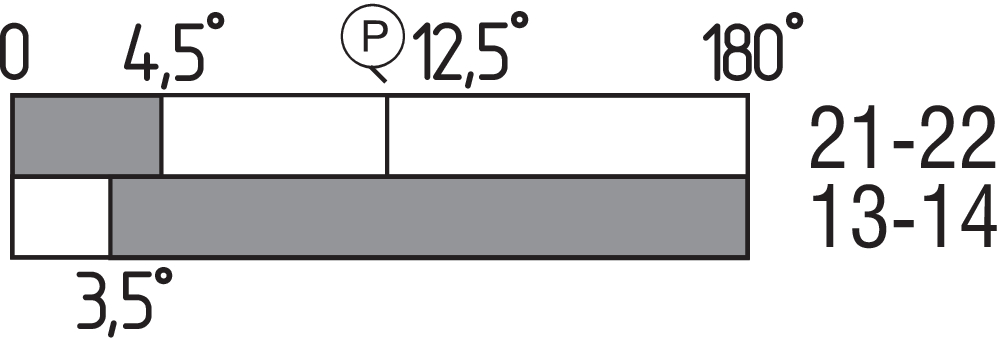

Schaltwegdiagramm
Kontakt geschlossen
Kontakt geöffnet
Einstellbereich
Rastpunkt
Zwangsöffungsweg/- winkel
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
151153304 T5C 236-11Z-M20
- 1 Leitungseinführung M 20 x 1.5
- Kunststoffgehäuse
- schutzisoliert
- weitgehend öl- und benzinbeständig
- 30 mm x 88,5 mm x 30 mm
- Betätiger nachträglich um 4 x 90° umsetzbar
