T3Z 068-22YRS

Artikelnummer: 101087882

Archiv

T3Z 068-22YRS

Artikelnummer: 101087882

Downloads

ePLAN Daten

CADENAS CAD-Daten

SISTEMA Daten

2 Schalter in einem Gehäuse
Metallgehäuse
Zweiseitige Wirkweise / Seillänge bis 2 x 50 m
robuste Ausführung
geringe Betätigungskraft

Bestelldaten

Produkt-Typbezeichnung	T3Z 068-22YRS
Artikelnummer (Bestellnummer)	101087882
EAN (European Article Number)	4030661057217
eCl@ss Nummer, Version 12.0	27-27-06-01
eCl@ss Nummer, Version 11.0	27-27-06-01
eCl@ss Nummer, Version 9.0	27-27-06-01
ETIM Nummer, Version 7.0	EC000030
ETIM Nummer, Version 6.0	EC000030

Zulassungen - Vorschriften

Zertifikate	cULus CCC

Allgemeine Daten

Vorschriften	EN ISO 13850 EN IEC 60947-5-1 EN IEC 60947-5-5
Werkstoff des Gehäuses	Grauguss, lackiert
Werkstoff des Gehäusedeckels	Grauguss, lackiert
Länge des Seils, maximum	50 m
Bruttogewicht	4.825 g

Allgemeine Daten - Eigenschaften

Schlüsselentriegelung	Ja
Anzahl der Hilfskontakte	2
Anzahl der Sicherheitskontakte	2

Sicherheitsbetrachtung

Vorschriften	EN ISO 13849-1
Gebrauchsdauer	20 Jahre

Sicherheitsbetrachtung - Sicherheitsausgänge

B_10D Öffner (NC)	100.000 Schaltspiele

Mechanische Daten

Betätigungselement	Seilzughebel
Mechanische Lebensdauer, minimum	50.000 Schaltspiele
Zwangsöffnungswinkel	32 °
Betätigungskraft, maximum	50 N
Hinweis (Betätigungskraft)	30 N in Seilrichtung
Betätigungsrichtung	Rechts und Links (zweiseitig wirkend)
Zwangsöffnungskraft, minimum	50 N
Zwangsöffnungsdrehmoment	0,2 Nm

Mechanische Daten - Anschlusstechnik

Anschlussart	Schraubanschluss M20 x 1.5
Anschlussquerschnitt, minimum	0,75 mm²
Anschlussquerschnitt, maximum	1,5 mm²
Hinweis	Alle Angaben einschließlich Aderendhülsen.

Umgebungsbedingungen

Schutzart	IP65
Umgebungstemperatur	-30 ... +90 °C

Umgebungsbedingungen - Isolationskennwerte

Bemessungsisolationsspannung U_i	250 VAC
Bemessungsstoßspannungsfestigkeit U_imp	4 kV

Elektrische Daten

Thermischer Dauerstrom	10 A
Spannung, Gebrauchskategorie AC-15	230 VAC
Strom, Gebrauchskategorie AC-15	2,5 A
Spannung, Gebrauchskategorie DC-13	24 VDC
Strom, Gebrauchskategorie DC-13	6 A
Schaltelement	Schließer (NO), Öffner (NC)
Schaltprinzip	Schleichschaltung
Werkstoff der Kontakte, elektrisch	Silber

Hinweis

Hinweis (Allgemein)	In Abständen von 3 Metern ist jeweils eine Seilunterstützung erforderlich, siehe Zubehör

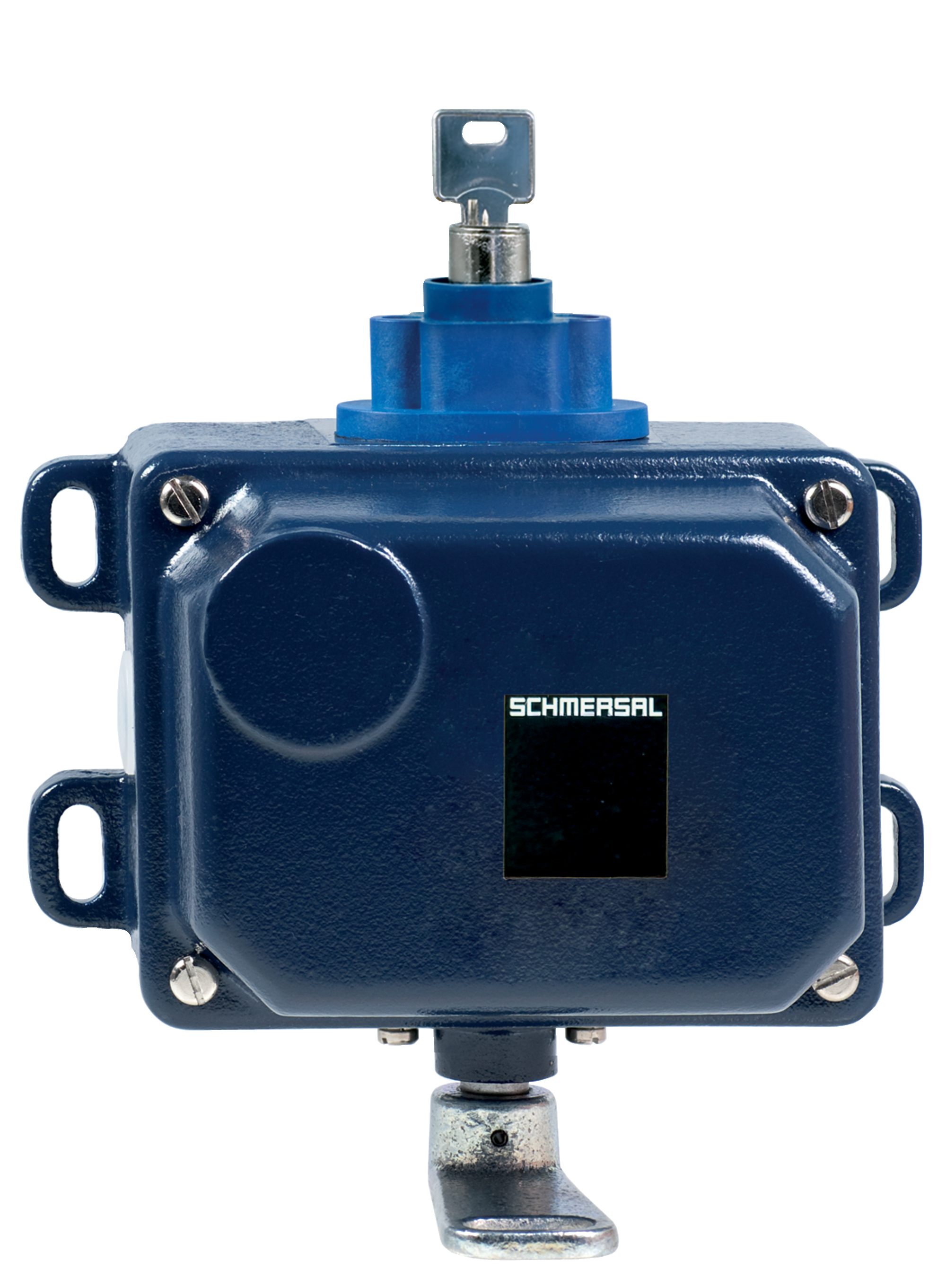

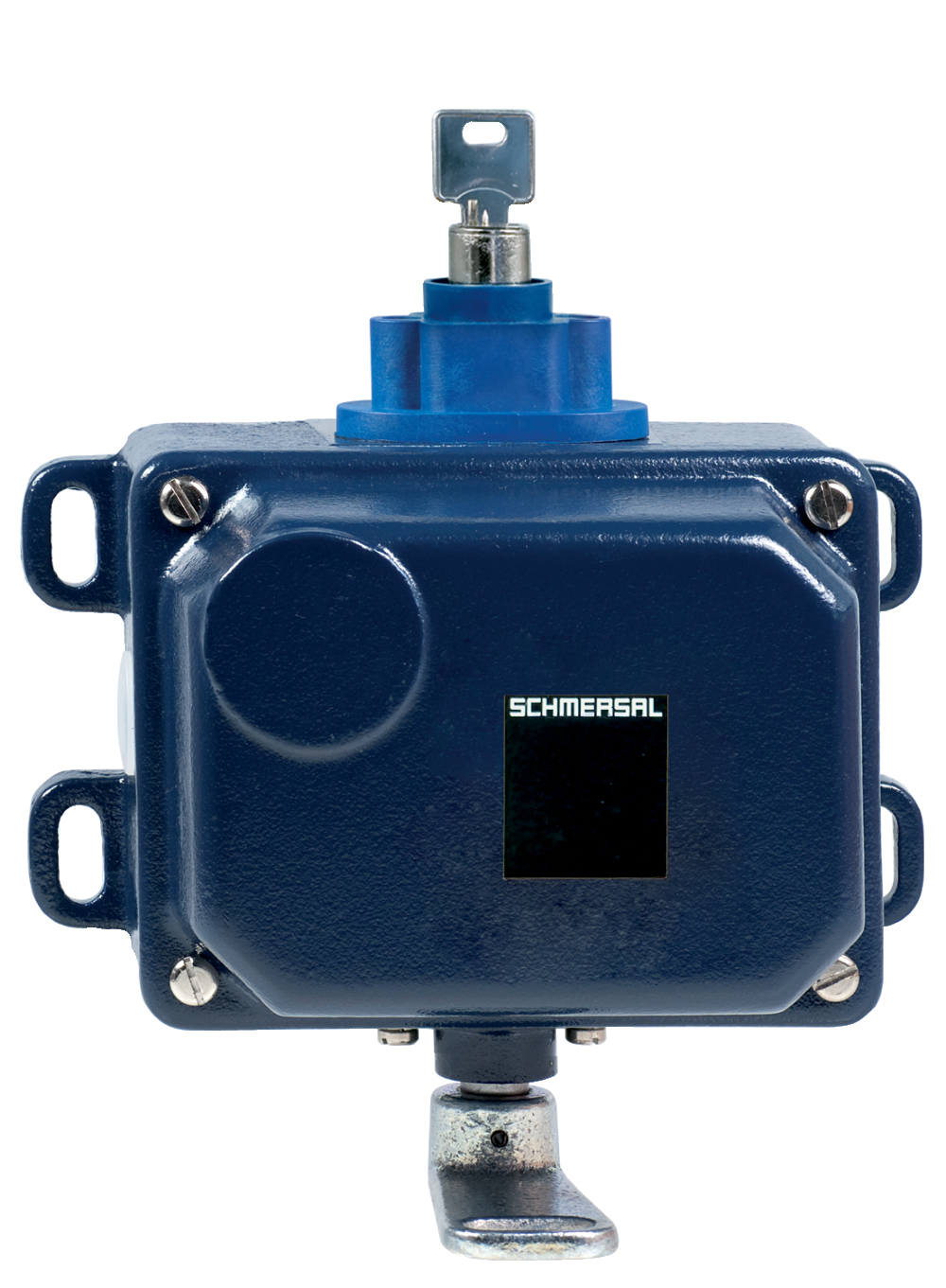

Produktbild (Katalogeinzelphoto )

ID: kt3z0f03

| 625,6 kB | .jpg | 352.778 x 480.13100000000003 mm - 1000 x 1361 Pixel - 72 dpi

| 77,2 kB | .png | 73.73100000000001 x 100.542 mm - 209 x 285 Pixel - 72 dpi

| 42,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi

| 5,6 MB | .png | 200 x 272.2 mm - 2000 x 2722 Pixel - 254 dpi

| 49,6 kB | .jpg | 90.664 x 123.47200000000001 mm - 257 x 350 Pixel - 72 dpi

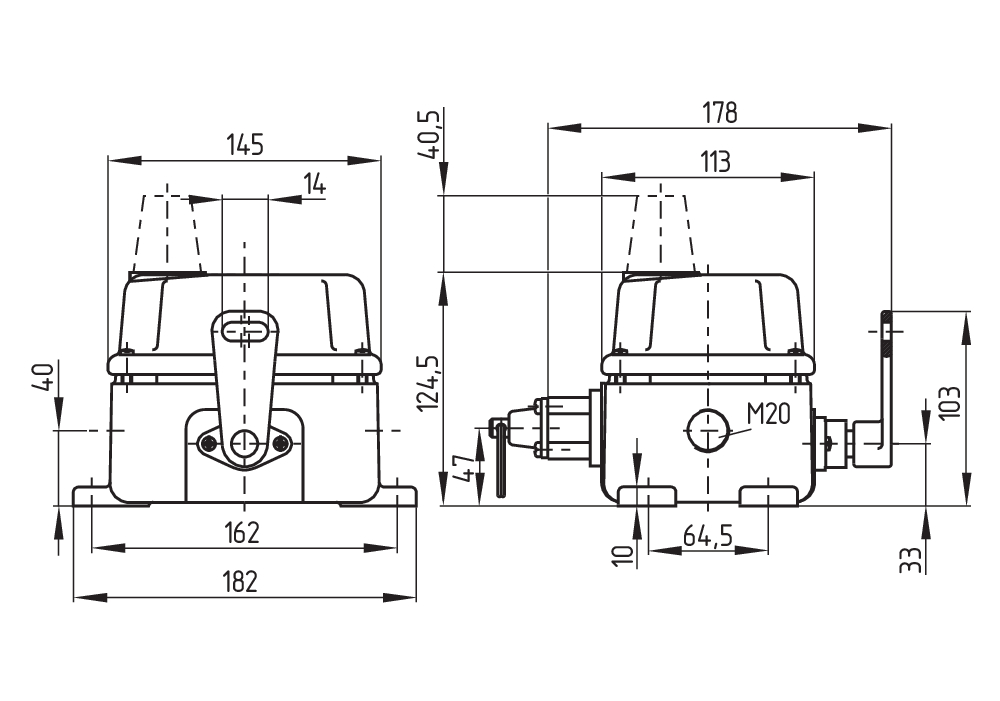

Maßzeichnung Grundgerät

ID: 1t3z0g01

| 43,4 kB | .cdr |

| 9,9 kB | .png | 74.083 x 51.858000000000004 mm - 210 x 147 Pixel - 72 dpi

| 118,6 kB | .jpg | 352.778 x 247.29700000000003 mm - 1000 x 701 Pixel - 72 dpi

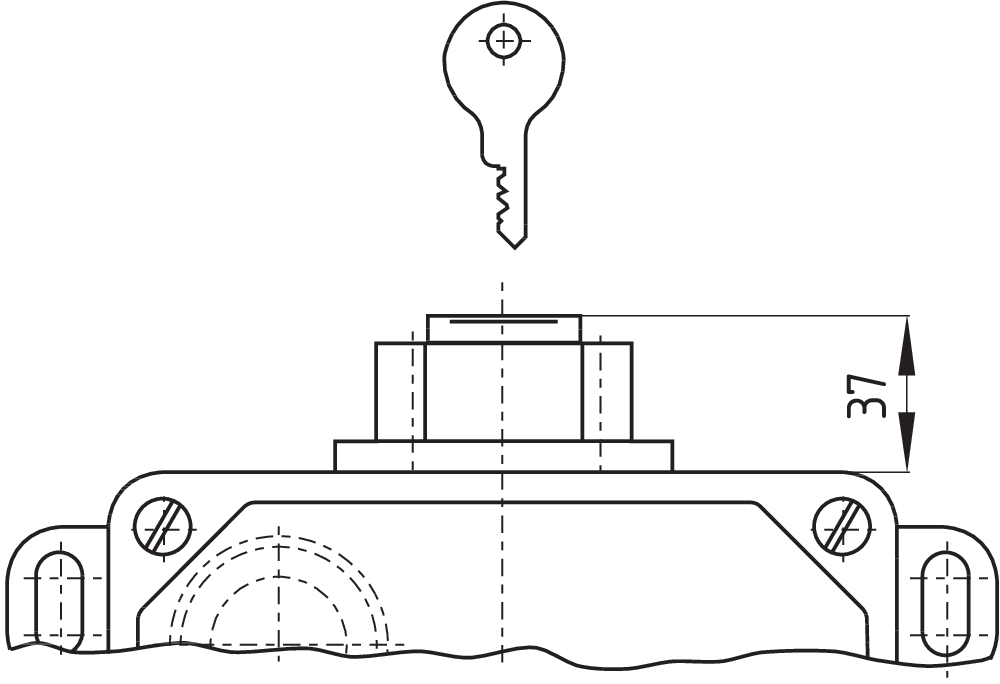

Maßzeichnung Sonstige

ID: kt3z0g03

| 24,5 kB | .cdr |

| 3,4 kB | .png | 74.083 x 50.800000000000004 mm - 210 x 144 Pixel - 72 dpi

| 94,8 kB | .jpg | 352.778 x 241.3 mm - 1000 x 684 Pixel - 72 dpi

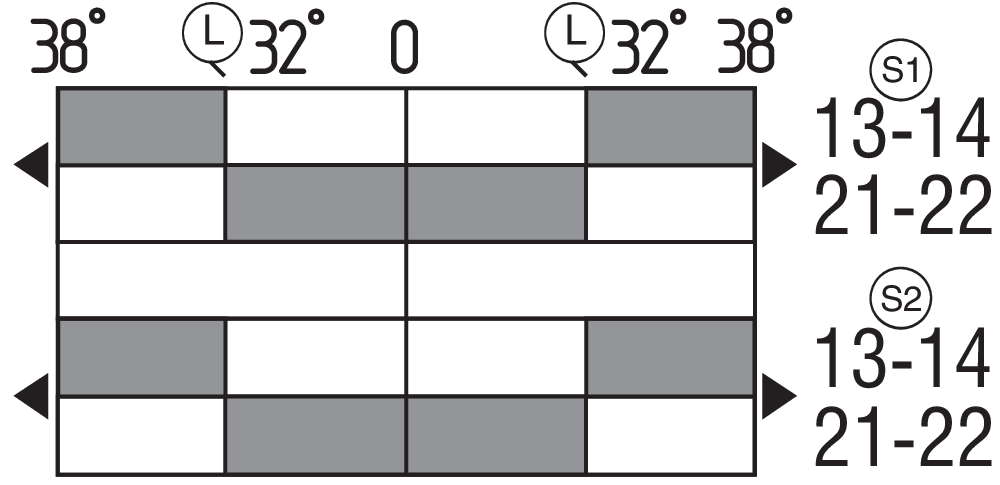

Schaltwegdiagramm

Hinweis zum Schaltwegdiagramm
ICO_LEG_sw-close Kontakt geschlossen
ICO_LEG_sw-open Kontakt geöffnet
ICO_LEG_sw-var Einstellbereich
ICO_LEG_sw-l Rastpunkt
ICO_LEG_sw-p Zwangsöffungsweg/- winkel
VS Verstellbereich Schließer
VÖ Verstellbereich Öffner
N Nachlauf

Die dargestellten Schaltwege für die Schließer- und Öffnerkontakte sind auf andere Kontaktkombinationen übertragbar.

ID: kt3z0s03

| 2,6 kB | .png | 74.083 x 35.983000000000004 mm - 210 x 102 Pixel - 72 dpi

| 89,4 kB | .jpg | 352.778 x 171.097 mm - 1000 x 485 Pixel - 72 dpi

| 68,5 kB | .ai | 210 x 297 mm - 595 x 841 Pixel - 72 dpi

EU-Konformitätserklärung

PDF

EU-Konformitätserklärung

Original

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Erklärung:

Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen.

Bezeichnung des Bauteils:

T3Z 068

Typ:

siehe Typenschlüssel

Beschreibung des Bauteils:

Seilzug-Notschalter für Sicherheitsfunktion

Einschlägige Richtlinien:	Maschinenrichtlinie	2006/42/EG
	RoHS-Richtlinie	2011/65/EU

Angewandte Normen:

DIN EN 60947-5-1:2018
DIN EN 60947-5-5:2017
DIN EN ISO 13850:2016

Bevollmächtigter für die Zusammenstellung der technischen Unterlagen:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Ort und Datum der Ausstellung:

Wuppertal, 15. April 2020

Rechtsverbindliche Unterschrift
Philip Schmersal
Geschäftsführer

AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien

Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
