T3C 236-02Z-ST
T3C 236-02Z-ST
- Steckverbinder M12, 4-polig
- Kunststoffgehäuse
- schutzisoliert
- weitgehend öl- und benzinbeständig
- 30 mm x 88,5 mm x 30 mm
- Betätiger nachträglich um 4 x 90° umsetzbar
Bestelldaten
| Produkt-Typbezeichnung |
T3C 236-02Z-ST |
| Artikelnummer (Bestellnummer) |
101199528 |
| EAN (European Article Number) |
4030661366548 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-09 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-09 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-09 |
| ETIM Nummer, Version 7.0 |
EC002591 |
| ETIM Nummer, Version 6.0 |
EC002591 |
Zulassungen - Vorschriften
| Zertifikate |
cULus CCC |
Allgemeine Daten
| Werkstoff des Gehäuses |
Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend |
| Werkstoff des Hebels |
Nichtrostender Stahl |
| Bruttogewicht |
104 g |
Allgemeine Daten - Eigenschaften
| Anzahl der Hilfskontakte |
0 |
| Anzahl der Sicherheitskontakte |
2 |
Sicherheitsbetrachtung
| Vorschriften |
BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1 |
| Gebrauchsdauer |
20 Jahre |
Sicherheitsbetrachtung - Sicherheitsausgänge
| B10D Öffner (NC) |
20.000.000 Schaltspiele |
Mechanische Daten
| Betätigungselement |
Schwenkhebel |
| Mechanische Lebensdauer, minimum |
1.000.000 Schaltspiele |
| Zwangsöffnungswinkel |
12,5 ° |
| Zwangsöffnungsdrehmoment |
0,2 Nm |
| Öffnungswinkel |
180° |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Steckverbinder M12 |
Mechanische Daten - Abmessungen
| Länge des Sensors |
30 mm |
| Breite des Sensors |
93 mm |
| Höhe des Sensors |
94,5 mm |
| Höhe des Betätigers |
78 mm |
Umgebungsbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur |
-30 ... +80 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
50 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
0,8 kV |
Elektrische Daten
| Thermischer Dauerstrom |
10 A |
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
4 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
1 A |
| Schaltelement |
Öffner (NC) |
| Schaltprinzip |
Schleichschaltung |
| Maximale Schalthäufigkeit |
5.000 /h |
| Werkstoff der Kontakte, elektrisch |
Silber |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
UL-Zertifikat
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

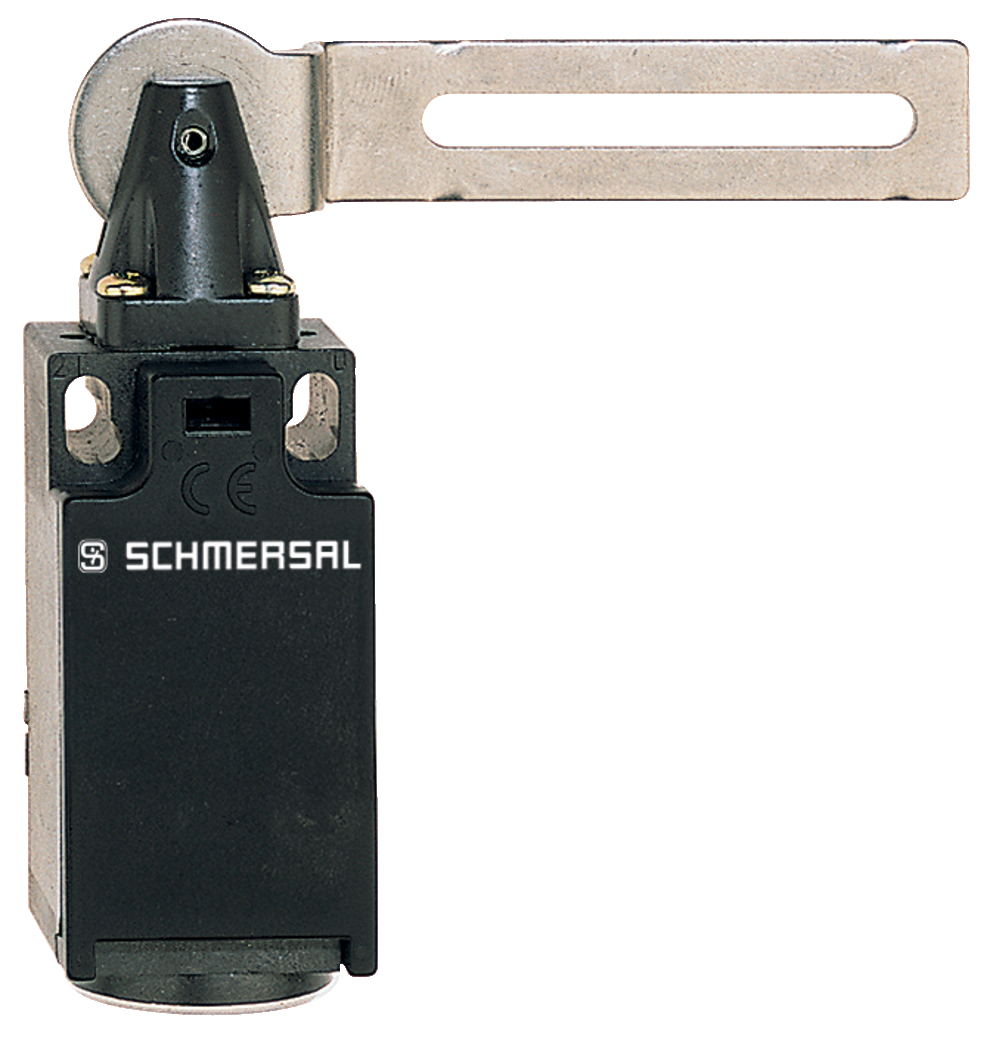

Produktbild (Katalogeinzelphoto )
ID: k2363f01
| 423,5 kB | .jpg | 352.425 x 366.536 mm - 999 x 1039 Pixel - 72 dpi
| 48,3 kB | .png | 74.083 x 76.906 mm - 210 x 218 Pixel - 72 dpi
| 42,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 3,7 MB | .png | 166.47400000000002 x 173.136 mm - 1999 x 2079 Pixel - 305 dpi
| 58,3 kB | .jpg | 118.88600000000001 x 123.47200000000001 mm - 337 x 350 Pixel - 72 dpi

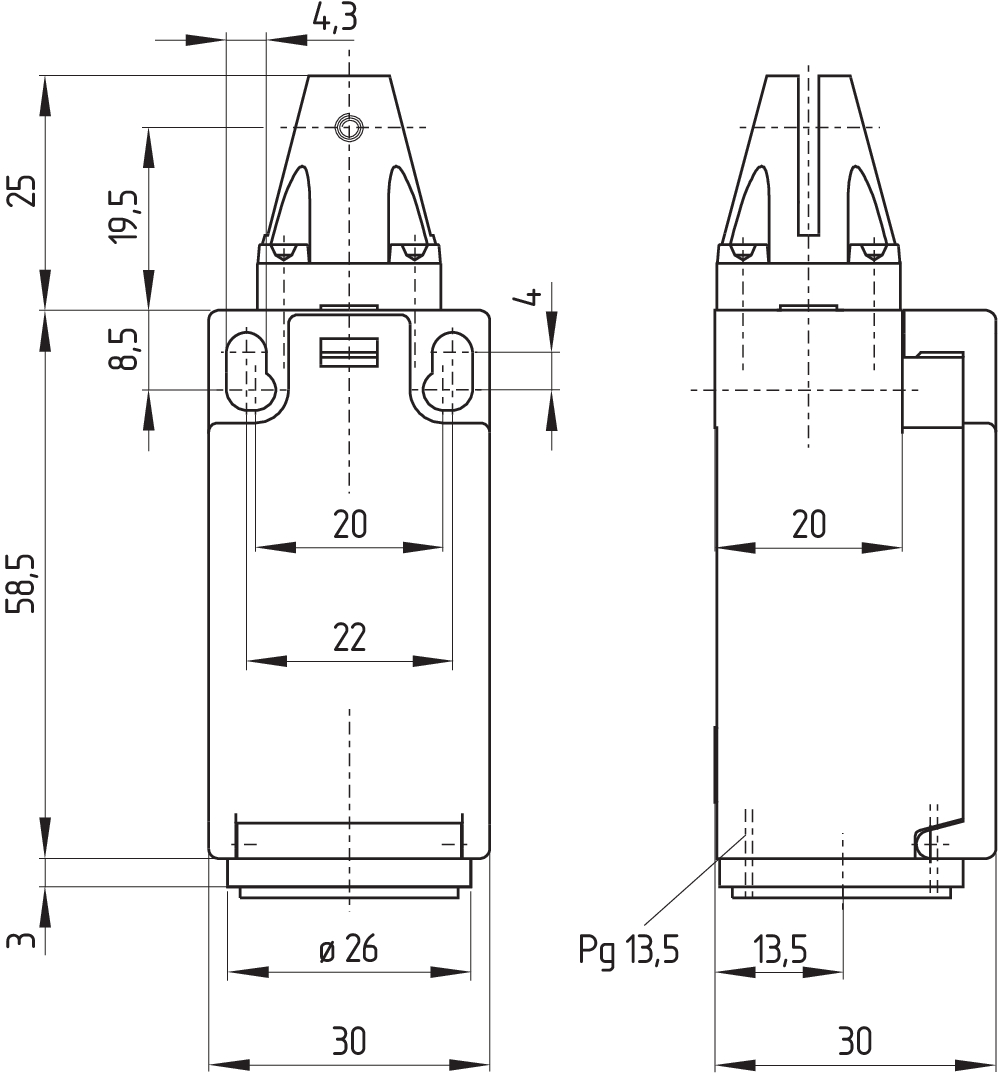

Maßzeichnung Grundgerät

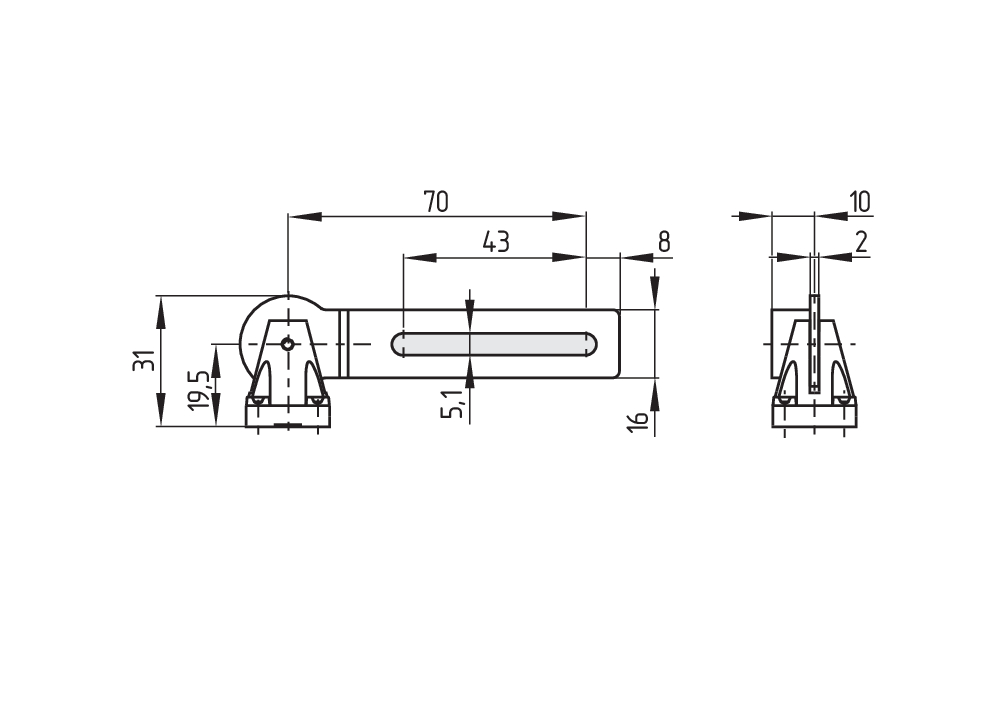

Maßzeichnung Betätiger
Kontaktbild
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
151199528 T3C 236-02Z-ST
- Steckverbinder M12, 4-polig
- Kunststoffgehäuse
- schutzisoliert
- weitgehend öl- und benzinbeständig
- 30 mm x 88,5 mm x 30 mm
- Betätiger nachträglich um 4 x 90° umsetzbar
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
