T1V10S 500L-33Z
T1V10S 500L-33Z
| Produkt-Typbezeichnung: T(1)V10S 500L-(2)Z |
| (1) | |
| ohne | mit Kreuzgelenk |
| 1 | mit Aufnahmebuchse |
| (2) | |
| 22 | 2 Schließer (NO) / 2 Öffner (NC) |
| 33 | 3 Schließer (NO) / 3 Öffner (NC) |
- 2 Leitungseinführung M 20 x 1.5
- Metallgehäuse
- weitgehend öl- und benzinbeständig
- Betätigungswelle 360° drehbar
- 110 mm x 110 mm x 84 mm
- 3-kanalige wechselseitige Überwachung
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
T1V10S 500L-33Z |
| Artikelnummer (Bestellnummer) |
101143100 |
| EAN (European Article Number) |
4030661127101 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-09 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-09 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-09 |
| ETIM Nummer, Version 7.0 |
EC002591 |
| ETIM Nummer, Version 6.0 |
EC002591 |
Zulassungen - Vorschriften
| Zertifikate |
CCC |
Allgemeine Daten
| Werkstoff des Gehäuses |
Aluminium |
| Werkstoff der Gehäusebeschichtung |
lackiert |
| Bruttogewicht |
719 g |
Allgemeine Daten - Eigenschaften
| Aufnahmebuchse |
Ja |
| Anzahl der Hilfskontakte |
4 |
| Anzahl der Sicherheitskontakte |
2 |
Sicherheitsbetrachtung
| Vorschriften |
BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1 |
| Gebrauchsdauer |
20 Jahre |
Sicherheitsbetrachtung - Sicherheitsausgänge
| B10D Öffner (NC) |
20.000.000 Schaltspiele |
Mechanische Daten
| Betätigungselement |
Sonstige |
| Mechanische Lebensdauer, minimum |
3.000.000 Schaltspiele |
| Zwangsöffnungswinkel |
14 ° |
| Bohrung für die Welle |
10 mm |
| Zwangsöffnungsdrehmoment |
0,2 Nm |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubanschluss M20 x 1.5 |
| Anschlussquerschnitt, maximum |
1 x 1,5 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
Mechanische Daten - Abmessungen
| Länge des Sensors |
84 mm |
| Breite des Sensors |
110 mm |
| Höhe des Sensors |
110 mm |
Umgebungsbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur |
-25 ... +80 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
250 VAC |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
Elektrische Daten
| Thermischer Dauerstrom |
6 A |
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
4 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
1 A |
| Schaltelement |
Schließer (NO), Öffner (NC) |
| Schaltprinzip |
Schleichschaltung |
| Maximale Schalthäufigkeit |
1.000 /h |
| Werkstoff der Kontakte, elektrisch |
Silber |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

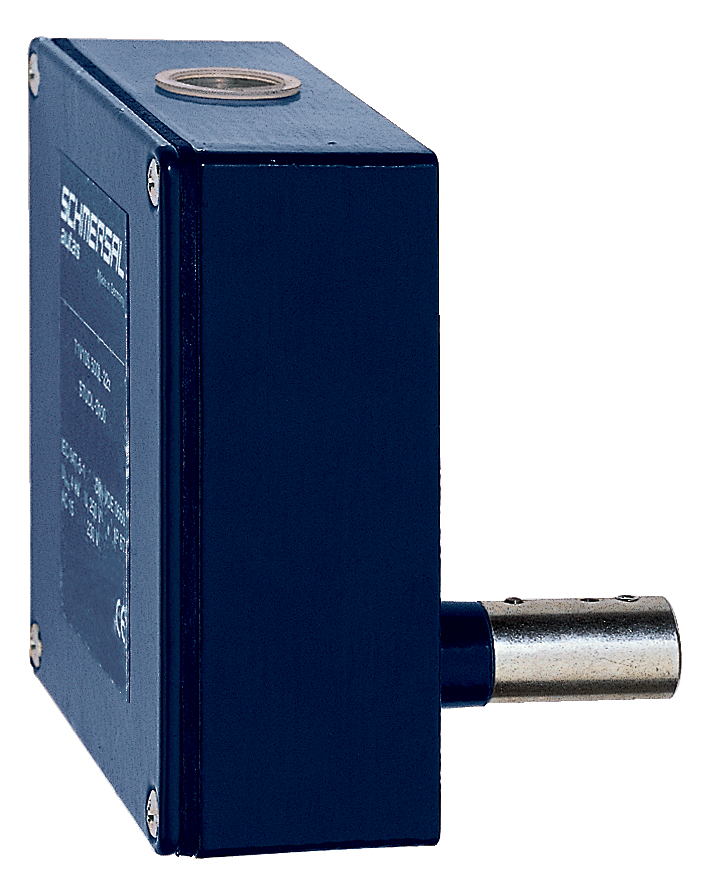

Produktbild (Katalogeinzelphoto )
ID: kt1v0f02
| 513,0 kB | .jpg | 247.29700000000003 x 309.033 mm - 701 x 876 Pixel - 72 dpi
| 47,5 kB | .png | 74.083 x 92.42800000000001 mm - 210 x 262 Pixel - 72 dpi
| 62,0 kB | .jpg | 98.778 x 123.47200000000001 mm - 280 x 350 Pixel - 72 dpi
| 35,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 5,1 MB | .png | 166.55700000000002 x 208.113 mm - 2000 x 2499 Pixel - 305 dpi

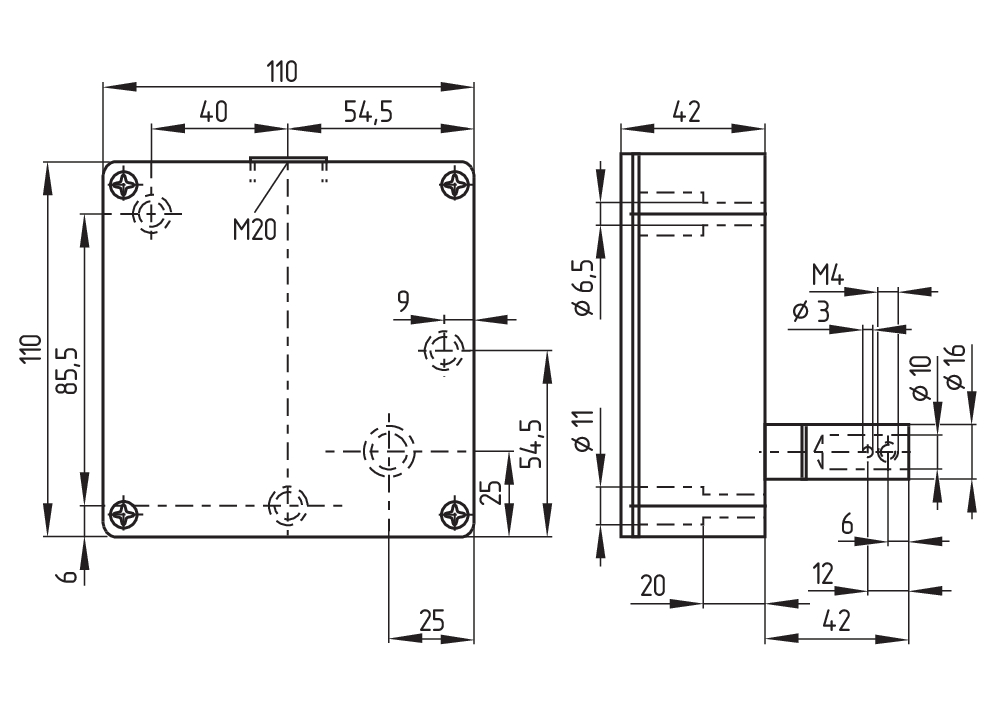

Maßzeichnung Grundgerät

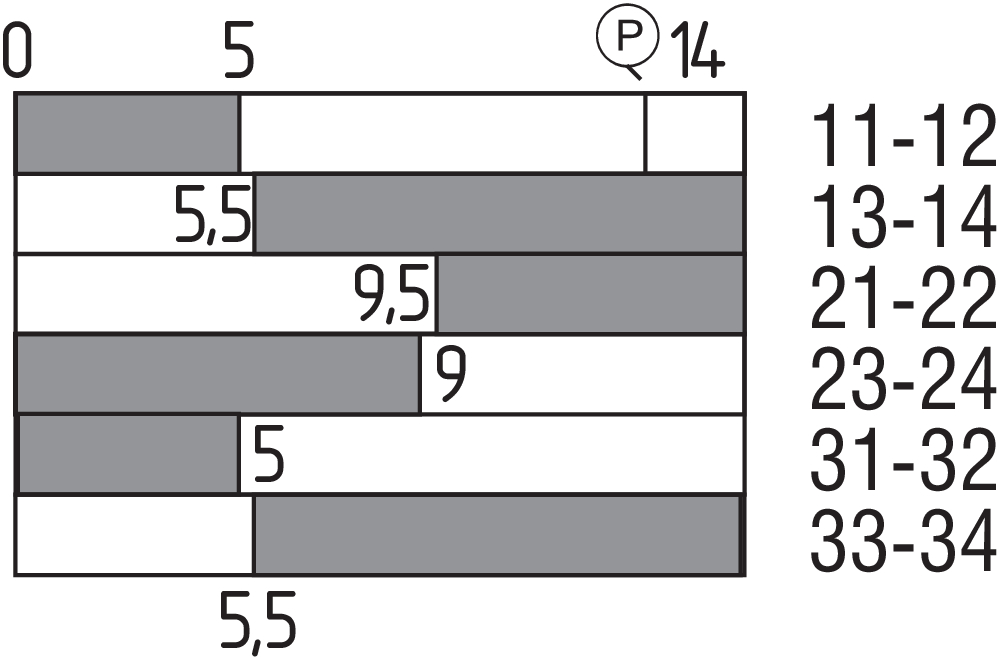

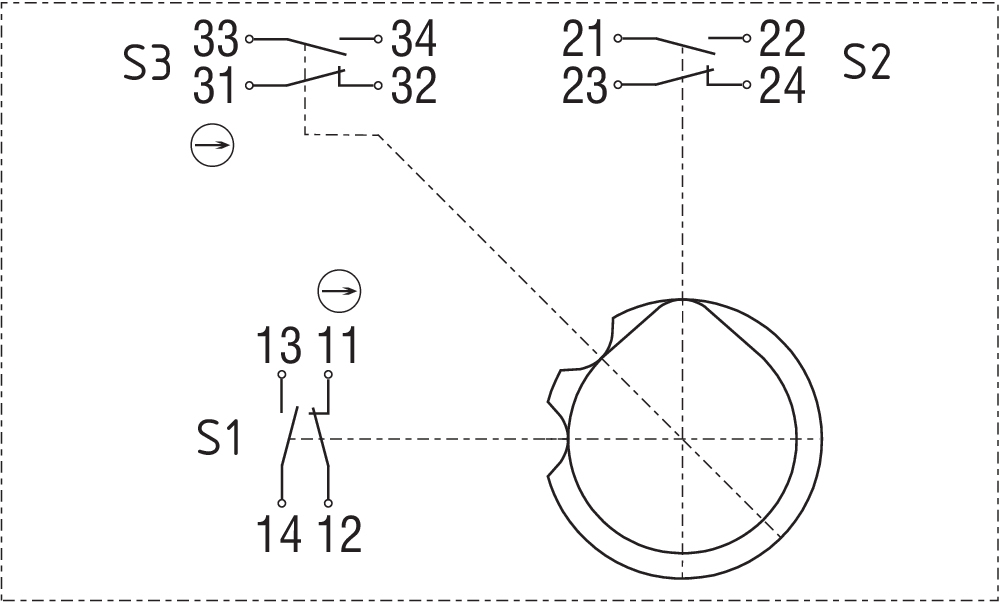

Schaltwegdiagramm
Kontakt geschlossen
Kontakt geöffnet
Einstellbereich
Rastpunkt
Zwangsöffungsweg/- winkel
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
