STPLC1

Artikelnummer: 101024774
STPLC1

Downloads

ePLAN Daten
CADENAS CAD-Daten
SISTEMA Daten

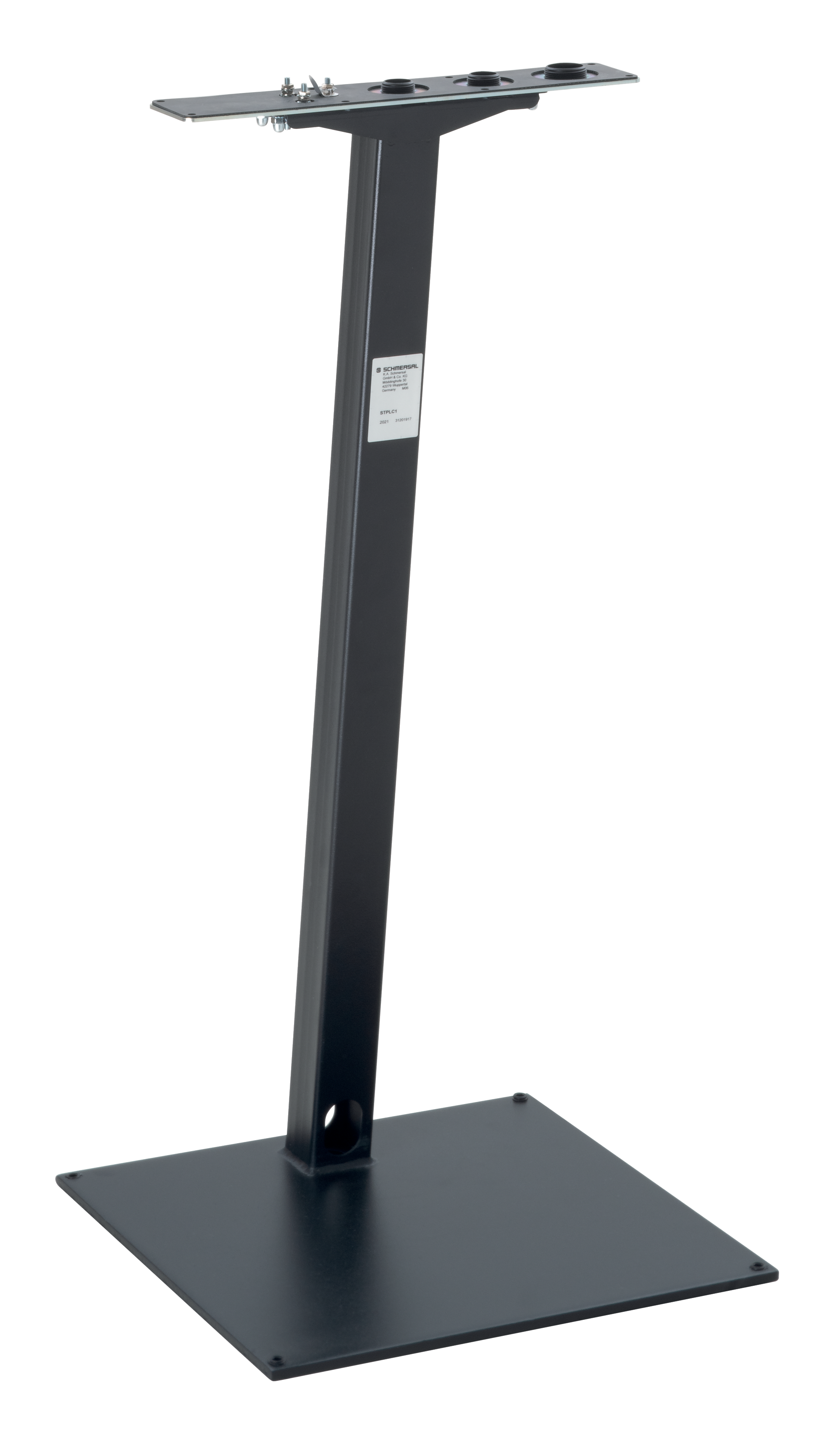

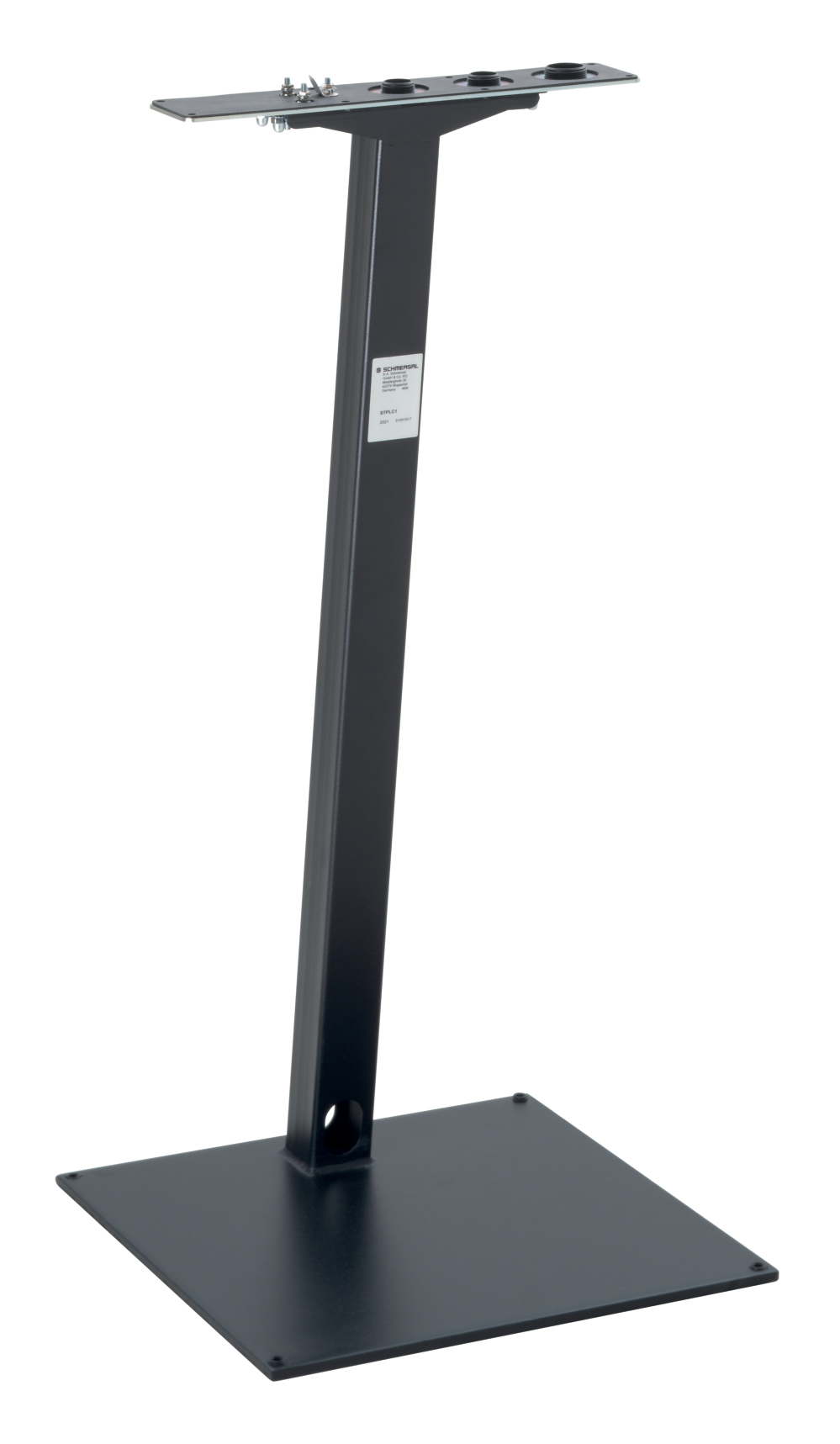

  • Schweißkonstruktion mit Bodenbefestigungs-Gewindebohrungen
  • ohne Höhenverstellung
  • ohne Abstandsring
  • kombinierbar mit Bedienpult SEP ... zur Verwendung als Zweihand-Fuß-Bedienstation

Bestelldaten

Produkt-Typbezeichnung

STPLC1
Artikelnummer (Bestellnummer)

101024774
EAN (European Article Number)

4250116203314
eCl@ss Nummer, Version 12.0

27-37-12-92
eCl@ss Nummer, Version 11.0

27-37-12-92
eCl@ss Nummer, Version 9.0

27-37-92-13
ETIM Nummer, Version 7.0

EC002024
ETIM Nummer, Version 6.0

EC002024

Allgemeine Daten

Werkstoff des Gehäuses

Stahl
Werkstoff der Gehäusebeschichtung

pulverbeschichtet
Farbe des Gehäuses

RAL 7016
Bruttogewicht

17.400 g
Hinweis

Geeignet für Zweihandbedienpult vom Typ: SEPG 05.3, SEPK 02.0, SEP 01.0, SEP 01.4, SEP 07.0

Allgemeine Daten - Eigenschaften

Für Fußschaltermontage (mit Schutzhaube) geeignet

Ja

Mechanische Daten - Abmessungen

Breite

400 mm
Höhe

838 mm
Tiefe

400 mm
