SFB-Y-SLCG-8P-S-G-1M-BK-2-X-A-4
SFB-Y-SLCG-8P-S-G-1M-BK-2-X-A-4
Downloads
- Y-Adapter geeignet für die Serien: SLC/SLG 440
- Zum Anschluss von optoelektronischen Sicherheitsschaltgeräten
Bestelldaten
| Produkt-Typbezeichnung |
SFB-Y-SLCG-8P-S-G-1M-BK-2-X-A-4 |
| Artikelnummer (Bestellnummer) |
103032867 |
| EAN (European Article Number) |
4030661529899 |
| eCl@ss Nummer, Version 12.0 |
27-44-01-06 |
| eCl@ss Nummer, Version 11.0 |
27-44-01-06 |
| eCl@ss Nummer, Version 9.0 |
27-44-01-06 |
| ETIM Nummer, Version 7.0 |
EC002925 |
| ETIM Nummer, Version 6.0 |
EC002925 |
Zulassungen - Vorschriften
| Zertifikate |
cULus |
Allgemeine Daten
| Anschluss (elektrisch) |
1 x Stecker, 8-polig 1 x Kupplung, 8-polig 1x Kupplung, 4-polig |
| Bruttogewicht |
87 g |
Mechanische Daten - Anschlusstechnik
| Länge der Leitung |
1 m |
| Aderquerschnitt |
0,25 mm2 |
| Durchmesser der Leitung |
4,3 mm |
| Biegeradius (fest) |
5 x Ø-Leitung |
| Biegeradius (bewegt) |
10 x Ø-Leitung |
| Farbe des Leitungsmantels |
schwarz |
Mechanische Daten - Steckverbinder Seite A
| Codierung des Steckers |
A |
| Verriegelung des Steckers |
Schraubverriegelung |
| Werkstoff der Verschraubung |
Metall, CuZn, vernickelt |
| Werkstoff des Griffkörpers |
Kunststoff, TPU |
Mechanische Daten - Abmessungen
| Länge |
54,5 mm |
| Breite |
33 mm |
| Höhe |
20 mm |
| Durchmesser des ISO-Gewindes |
M12 |
Umgebungsbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur |
-25 ... +75 °C |
Elektrische Daten
| Thermischer Dauerstrom |
2 A |
| Bemessungsbetriebsspannung |
30 VDC |
| Bemessungsbetriebsstrom |
2.000 mA |
Zubehör
| Empfehlung (Produktkombination) |
SLCG440 |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
UL-Zertifikat
Download der aktuellen Version von Adobe Reader

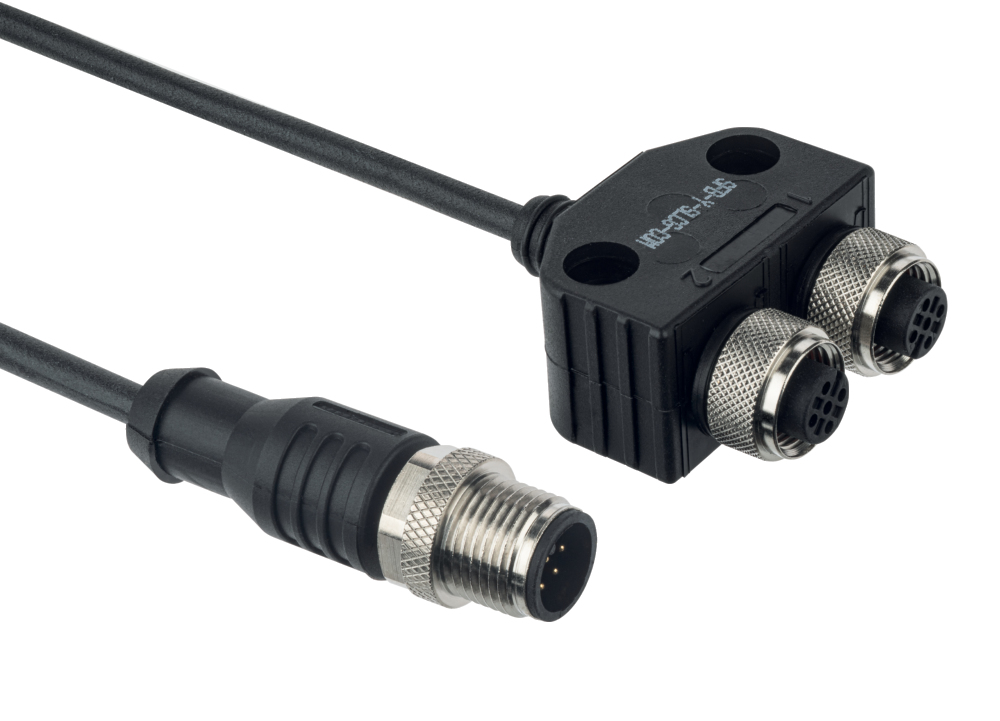

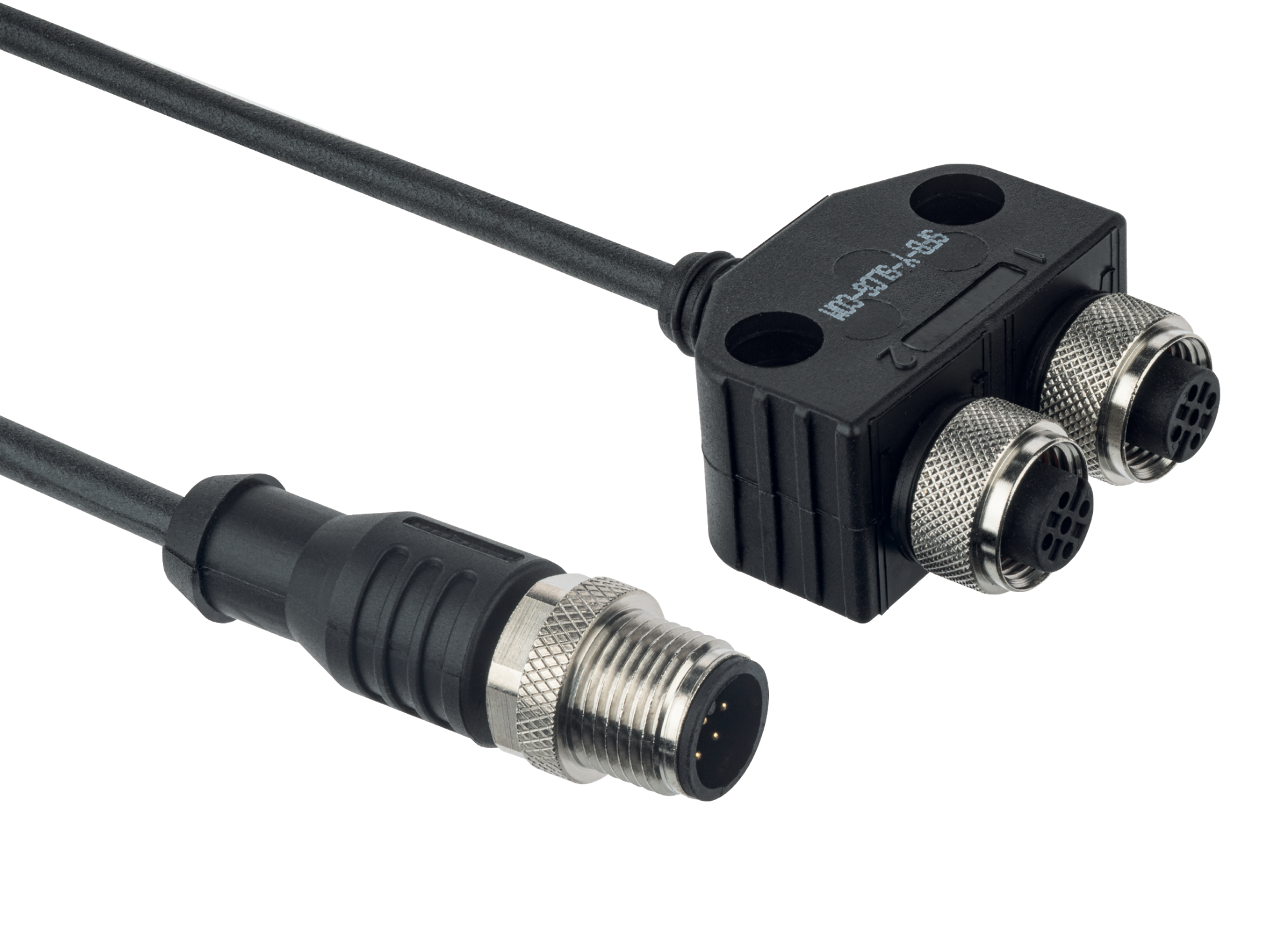

Produktbild (Katalogeinzelphoto )
ID: ksfb-f21
| 185,7 kB | .jpg | 352.778 x 254.353 mm - 1000 x 721 Pixel - 72 dpi
| 22,8 kB | .png | 74.083 x 53.269000000000005 mm - 210 x 151 Pixel - 72 dpi
| 32,1 kB | .jpg | 123.47200000000001 x 88.9 mm - 350 x 252 Pixel - 72 dpi
| 26,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 2,0 MB | .png | 169.333 x 122.08900000000001 mm - 2000 x 1442 Pixel - 300 dpi
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
