RST 36-1-AD12
- seitliche Betätigung
- einfache, flexible Montage und Justage
- AS-Interface
Bestelldaten
| Produkt-Typbezeichnung |
RST 36-1-AD12 |
| Artikelnummer (Bestellnummer) |
103001563 |
| EAN (European Article Number) |
4030661426556 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 11.0 |
27-27-24-04 |
| eCl@ss Nummer, Version 9.0 |
27-27-24-04 |
| ETIM Nummer, Version 7.0 |
EC001487 |
| ETIM Nummer, Version 6.0 |
EC001487 |
| Zusatzinformation (Bestelldaten) |
Hinweis: Sensor und Betätiger müssen getrennt bestellt werden. |
Allgemeine Daten
| Werkstoff des Betätigers |
Kunststoff |
| Bruttogewicht |
56 g |
Mechanische Daten
| Aktive Fläche |
vorderseitig |
Mechanische Daten - Abmessungen
| Länge des Betätigers |
22 mm |
| Breite des Betätigers |
91 mm |
| Höhe des Betätigers |
25 mm |
Zubehör
| Empfehlung (Produktkombination) |
RSS 36 AS RSS260 AS |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
Betriebsanleitung (Beiblatt/Kurzanleitung)
Info
Download der aktuellen Version von Adobe Reader

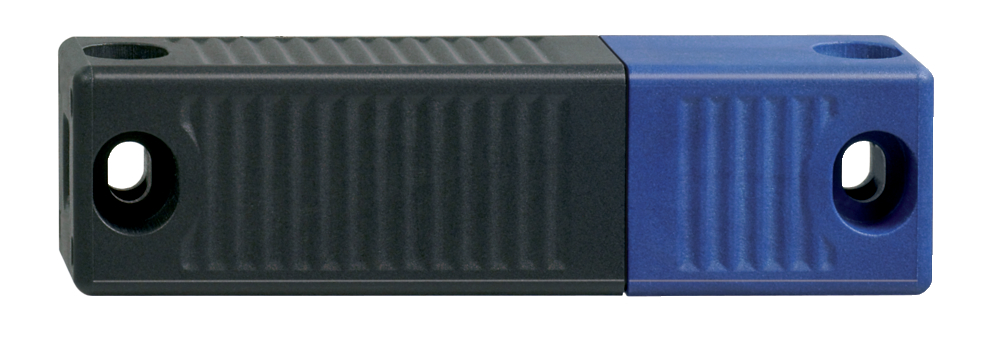

Produktbild (Katalogeinzelphoto )
ID: krss3f05
| 227,5 kB | .jpg | 352.778 x 118.88600000000001 mm - 1000 x 337 Pixel - 72 dpi
| 17,0 kB | .png | 74.083 x 25.047 mm - 210 x 71 Pixel - 72 dpi
| 28,7 kB | .jpg | 123.47200000000001 x 41.628 mm - 350 x 118 Pixel - 72 dpi
| 27,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 2,0 MB | .png | 145.143 x 48.986000000000004 mm - 2000 x 675 Pixel - 350 dpi
Maßzeichnung Grundgerät
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
Generiert am: 15.04.2026, 07:29
