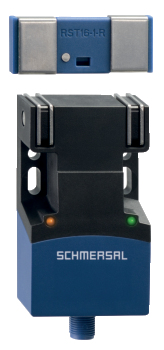

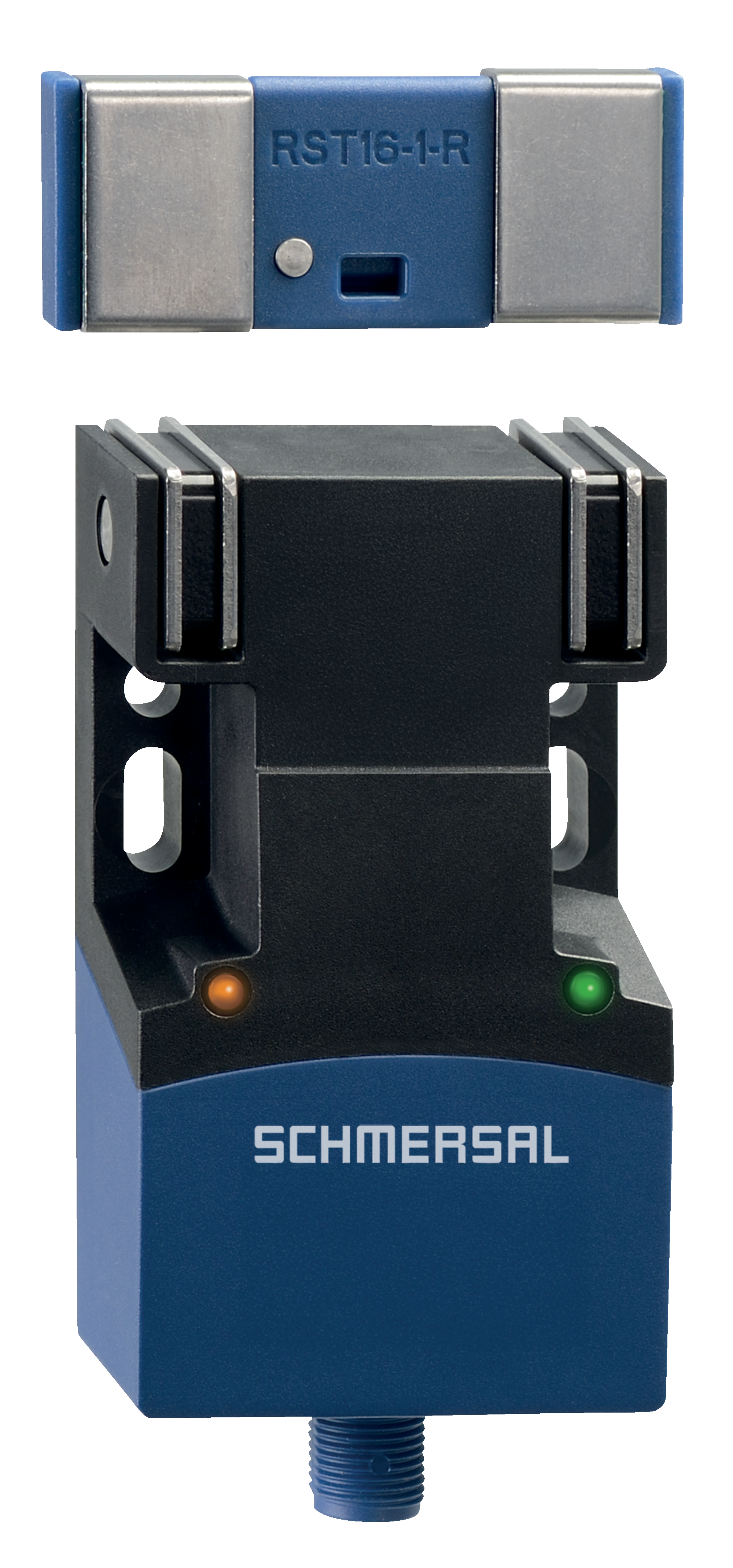

RSS16-I2-D-R-ST8H

Artikelnummer: 103004367
RSS16-I2-D-R-ST8H

Downloads

ePLAN Daten
CADENAS CAD-Daten
SISTEMA Daten
Produkt-Typbezeichnung:

RSS16 (1)-(2)-(3)-(4)


(1)
ohneStandard Codierung
I1Individuelle Codierung
I2Individuelle Codierung, mehrfach anwendbar

(2)
DMit Diagnoseausgang
SDmit serieller Diagnosefunktion

(3)
ohneOhne Rastung
Rmit Rastung , Rastkraft 40 … 60 N

(4)
ST8Hmit Einbaustecker M12, mittig
CCmit Federkraftklemmen
SKmit Schraubanschluss
Nicht alle nach diesem Typenschlüssel möglichen Geräte sind lieferbar und/oder technisch umsetzbar.
  • Mehrfach anlernbare individuelle Codierung mit RFID-Technologie
  • Codierstufe HOCH gemäß ISO 14119
  • Reihenschaltung unbegrenzt
  • 1 x Einbaustecker M12, 8-polig
  • mit Rastung
  • Kunststoffgehäuse
  • Bedarfsgerechter Manipulationsschutz durch RFID-Technologie
  • 3 verschiedene Betätigungsrichtungen
  • Türanschlag mit magnetischer Rastung
  • Klemmenraum- oder Stecker-Anschluss
  • Geeignet auch für Reihenschaltung

Bestelldaten

Produkt-Typbezeichnung

RSS16-I2-D-R-ST8H
Artikelnummer (Bestellnummer)

103004367
EAN (European Article Number)

4030661456935
eCl@ss Nummer, Version 12.0

27-27-46-01
eCl@ss Nummer, Version 11.0

27-27-24-03
eCl@ss Nummer, Version 9.0

27-27-24-03
ETIM Nummer, Version 7.0

EC001829
ETIM Nummer, Version 6.0

EC001829

Zulassungen - Vorschriften

Zertifikate

TÜV

cULus

FCC

IC

ANATEL

Allgemeine Daten

Vorschriften

EN IEC 60947-5-3
Codierung

Individuelle Codierung, mehrfach anlernbar
Codierstufe gemäß EN ISO 14119

hoch
Wirkprinzip

RFID
Gehäusebauform

Quader
Einbaubedingungen (mechanisch)

nicht bündig
Topologie des Senors

Reihenschaltungsgerät
Werkstoff des Gehäuses

Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
Werkstoff der aktiven Flächen

Kunststoff, glasfaserverstärkter Thermoplast
Reaktionszeit, maximum

100 ms
Risikozeit, maximum

200 ms
Bruttogewicht

275 g

Allgemeine Daten - Eigenschaften

Rastmagnet

Ja
Diagnoseausgang

Ja
Kurzschlusserkennung

Ja
Querschlusserkennung

Ja
Reihenschaltung

Ja
Sicherheitsfunktionen

Ja
Kaskadierbar

Ja
Integrierte Anzeige, Status

Ja
Anzahl der LEDs

2
Anzahl der Halbleiter-Ausgänge mit Meldefunktion

1
Anzahl der sicheren digitalen Ausgänge

2

Sicherheitsbetrachtung

Vorschriften

EN ISO 13849-1

EN IEC 61508
Performance Level, bis

e
Kategorie

4
PFH-Wert

6,30 x 10⁻¹¹ /h
PFD-Wert

1,50 x 10⁻⁵
Safety Integrity Level (SIL), geeignet für Anwendungen in

3
Gebrauchsdauer

20 Jahre

Mechanische Daten

Betätigungsebene

vorderseitig

rückseitig

kopfseitig
Aktive Fläche

seitlich

vorderseitig

deckelseitig
Befestigung

2 x M5, Zylinderkopfschraube
Anzugsdrehmoment der Befestigungsschrauben

2 Nm

Mechanische Daten - Schaltabstände

Schaltabstand, typisch

15 mm
Gesicherter Schaltabstand "EIN" Sao

5 mm
Gesicherter Schaltabstand "AUS" Sar

30 mm
Hinweis (Schaltabstand)

Alle Angaben der Schaltabstände gemäß EN IEC 60947-5-3
Hysterese (Schaltabstand), maximum

2 mm
Wiederholgenauigkeit R

0,5 mm

Mechanische Daten - Anschlusstechnik

Hinweis (Länge der Sensorkette)

Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
Hinweis (Reihenschaltung)

Anzahl der Geräte unbegrenzt, externen Leitungsschutz beachten, max. 31 Geräte bei serieller Diagnose SD
Leitungseinführung

M12 (A-Codierung)
Anschlussart

Steckverbinder M12, 8-polig
Anschlussquerschnitt, minimum

0,25 mm²
Anschlussquerschnitt, maximum

1,5 mm²

Mechanische Daten - Abmessungen

Länge des Sensors

91 mm
Breite des Sensors

52 mm
Höhe des Sensors

30 mm

Umgebungsbedingungen

Schutzart

IP65

IP66

IP67
Umgebungstemperatur

-28 ... +70 °C
Lager- und Transporttemperatur

-28 ... +85 °C
Relative Feuchtigkeit, maximum

93 %
Hinweis (Relative Feuchtigkeit)

nicht kondensierend

nicht vereisend
Schockfestigkeit

30 g / 11 ms
Zulässige Aufstellhöhe über NN, maximum

2.000 m

Umgebungsbedingungen - Isolationskennwerte

Bemessungsisolationsspannung Ui

32 VDC
Bemessungsstoßspannungsfestigkeit Uimp

0,8 kV
Überspannungskategorie

III
Verschmutzungsgrad

3

Elektrische Daten

Betriebsspannung

24 VDC -15 % / +10 %
Betriebsstrom, minimum

0,5 mA
Leerlaufstrom I0, typisch

100 mA
Bemessungsbetriebsspannung

24 VDC
Bemessungsbetriebsstrom

2.100 mA
Bedingter Bemessungskurzschlussstrom

100 A
Bereitschaftsverzögerung, maximum

2.000 ms
Schaltfrequenz, maximum

1 Hz

Elektrische Daten - Sichere digitale Eingänge

Stromaufnahme der Sicherheitseingänge

5 mA

Elektrische Daten - Sichere digitale Ausgänge

Bemessungsbetriebsstrom

1.000 mA
Ausgangsstrom, maximum

1 A
Ausführung der Schaltelemente

p-schaltend
Spannungsfall Ud, maximum

1 V
Reststrom Ir, maximum

0,5 mA
Spannung, Gebrauchskategorie DC-12

24 VDC
Strom, Gebrauchskategorie DC-12

1 A
Spannung, Gebrauchskategorie DC-13

24 VDC
Strom, Gebrauchskategorie DC-13

1 A

Elektrische Daten - Diagnoseausgänge

Bemessungsbetriebsstrom

50 mA
Ausführung der Schaltelemente

p-schaltend
Spannungsfall Ud, maximum

2 V
Spannung, Gebrauchskategorie DC-12

24 VDC
Strom, Gebrauchskategorie DC-12

0,05 A
Spannung, Gebrauchskategorie DC-13

24 VDC
Strom, Gebrauchskategorie DC-13

0,05 A
Gebrauchskategorie DC-12

24 VDC / 0,05 A

Elektrische Daten - Elektromagnetische Verträglichkeit (EMV)

Störaussendung

IEC 61000-6-4

Zustandsanzeige

Hinweis (LED-Zustandsanzeige)

Mehrfarben-LED: Grün Rot

gelbe LED: Betriebszustand

grüne LED: Versorgungsspannung

rote LED: Fehler

Lieferumfang

Lieferumfang

Der Betätiger ist nicht im Lieferumfang enthalten.

Zubehör

Empfehlung (Betätiger)

RST16-1-R
Empfehlung Sicherheitsschaltgerät

PROTECT PSC1

SRB-E-301ST

SRB-E-201LC

Sprachfilter

Wenn ein Dokument nicht in der Landessprache verfügbar ist, wird auf die englische Fassung zurückgegriffen.

Datenblatt

Chinesisch (2026-04-15)
Deutsch (2026-04-15)
Dänisch (2026-04-15)
Englisch (2026-04-15)
Finnisch (2026-04-15)
Französisch (2026-04-15)
Italienisch (2026-04-15)
Japanisch (2026-04-15)
Niederländisch (2026-04-15)
Norwegisch (2026-04-15)
Polnisch (2026-04-15)
Portugiesisch (2026-04-15)
Portugiesisch (2026-04-15)
Schwedisch (2026-04-15)
Spanisch (2026-04-15)
Türkisch (2026-04-15)

Betriebsanleitung (EU)

RSS16 (1,2 MB, 2025-05-20)
RSS16 (1,2 MB, 2025-05-20)
RSS16 (1,3 MB, 2025-05-20)
RSS16 (1,2 MB, 2025-05-19)
RSS16 (1,2 MB, 2025-05-15)
RSS16 (1,2 MB, 2025-05-15)
RSS16 (1,2 MB, 2025-05-15)
RSS16 (1,2 MB, 2025-05-15)
RSS16 (1,3 MB, 2025-05-13)
RSS16 (1,2 MB, 2025-04-11)
RSS16 (1,2 MB, 2025-04-11)

UL-Zertifikat

RSS 16 (385,2 kB, 2019-08-01)

FCC-Zertifikat

RSS (156,1 kB, 2026-02-02)

IC-Zertifikat

RSS36-SD-ST, RSS260-SD-ST, RSS16-SD-ST8H, RSS36 series, RSS260 series, RSS16 series (144,4 kB, 2026-02-02)

ANATEL-Zertifikat

AZ201 / AZM201 / AZM40 /AZM300 / AZM400 / RSS16 / RSS 36 / RSS 260 (586,3 kB, 2026-02-02)

TÜV-Zertifikat

RSS16 (694,7 kB, 2025-12-12)
RSS16 (694,7 kB, 2025-12-12)

Broschüre

RFID Sensor de segurança RSS16 (3,3 MB, 2019-05-10, Revision 01)
RFID Veiligheidssensor RSS16 (328,5 kB, 2019-05-10, Revision 01)
RFID Sensore di sicurezza RSS16 (3,3 MB, 2019-05-10, Revision 01)
RFID Capteur de sécurité RSS16 (3,4 MB, 2019-05-10, Revision 01)
RFID Sensor de seguridad RSS16 (3,4 MB, 2019-05-10, Revision 01)
RFID Safety sensor RSS16 (3,4 MB, 2019-05-10, Revision 01)
RFID Sicherheits-Sensor RSS16 (3,4 MB, 2019-05-10, Revision 01)
RFID Safety sensor RSS16 (345,0 kB, 2019-05-10, Revision 01)

SISTEMA-VDMA Bibliothek/Library

SISTEMA-VDMA-KOMPONENTEN (1.021,8 kB, 2026-02-02)
SISTEMA-VDMA COMPONENTS (1.018,3 kB, 2026-02-02)

Download der aktuellen Version von Adobe Reader

Adobe Reader

Video ID: rss16-00

Variantenvorstellung und Anfahrrichtungen

(Vimeo)


Video ID: rss16-01

Grundfunktion (Vimeo)


Video ID: rss16-02

Variable Montagemöglichkeit (Vimeo)


Video ID: rss16-03

Anschluss eines Einzelgeräts (Vimeo)


Video ID: rss16-04

Reihenschaltung mit serieller Diagnose (Vimeo)


Video ID: rss16-05

Gesteuerter Abschaltprozess bei Querschluss (Vimeo)


Video ID: rss16-06

Toleranz bei Türversatz (Vimeo)


Video ID: rss16-07

Vorwarnung im Grenzbereich des Betätigungsabstandes (Vimeo)


Video ID: rss16-08

Anlernvorgang bei individueller Codierung: RSS16-I (Vimeo)


Video ID: rss16-10

Anlernvorgang eines Ersatzbetätigers: RSS16-I2 (Vimeo)


Video ID: rss16-11

Produktinformation RSS16 (Vimeo)


EU-Konformitätserklärung LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Erklärung:Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen.
Bezeichnung des Bauteils:RSS16
Typ:siehe Typenschlüssel
Beschreibung des Bauteils:Berührungslos wirkender Sicherheits-Sensor
Einschlägige Richtlinien:Maschinenrichtlinie2006/42/EG
 RED-Richtlinie2014/53/EU
 RoHS-Richtlinie2011/65/EU
Angewandte Normen:EN 60947-5-3:2013
EN 300 330 V2.1.1:2017
EN ISO 14119:2013
EN ISO 13849-1:2015
IEC 61508 Teile 1-7:2010
Benannte Stelle der Baumusterprüfung:TÜV Rheinland Industrie Service GmbH
Am Grauen Stein, 51105 Köln
Kenn-Nr.: 0035
EG-Baumusterprüfbescheinigung:01/205/5412.02/20
Bevollmächtigter für die Zusammenstellung der technischen Unterlagen:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Ort und Datum der Ausstellung:Wuppertal, 26. Oktober 2020
 GRA_SIG_ksig-y24
 Rechtsverbindliche Unterschrift
Philip Schmersal
Geschäftsführer
UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:RSS16
Type:See ordering code
Description of the component:Non-contact safety sensor
Relevant legislation:Supply of Machinery (Safety) Regulations2008
 Radio Equipment Regulations2017
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:



EN 60947-5-3:2013
EN 300 330 V2.1.1:2017
EN ISO 14119:2013
EN ISO 13849-1:2015
IEC 61508 parts 1-7:2010
Approved body for Type Examination:TÜV Rheinland UK Ltd.
1011 Stratford Road
Solihull, B90 4BN
ID: 2571
Type examination certificate:01/205U/5412.00/22
UK-Importer / Person authorised for the compilation of the technical documentation:Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, November 17, 2022
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
