PSC1-E-31-12DI-10DIO
- Erweiterungsmodul für die Reihe PSC1-C-10
- Erweiterung mit bis zu 22 digitalen Ein-/Ausgängen
- 2 zusätzliche Meldeausgänge
- Anschluss für alle gängigen Sicherheitsschaltgeräte bis PL e nach ISO 13849-1
Bestelldaten
| Produkt-Typbezeichnung |
PSC1-E-31-12DI-10DIO |
| Artikelnummer (Bestellnummer) |
103057172 |
| EAN (European Article Number) |
4030661667454 |
| eCl@ss Nummer, Version 12.0 |
27-24-22-04 |
| eCl@ss Nummer, Version 11.0 |
27-24-22-04 |
| eCl@ss Nummer, Version 9.0 |
27-24-22-04 |
| ETIM Nummer, Version 7.0 |
EC001419 |
| ETIM Nummer, Version 6.0 |
EC001419 |
Zulassungen - Vorschriften
| Zertifikate |
TÜV cULus |
Allgemeine Daten
| Bruttogewicht |
SAP_WEIGHT_GROSS.445 g |
Allgemeine Daten - Eigenschaften
| Anzahl der sicheren digitalen Eingänge |
12 |
| Anzahl der sicheren digitalen Ein-/Ausgänge |
10 |
| Anzahl der Meldeausgänge |
2 |
Sicherheitsbetrachtung
| Performance Level, bis |
e |
| Kategorie |
4 |
| Safety Integrity Level (SIL), geeignet für Anwendungen in |
3 |
| Gebrauchsdauer |
20 Jahre |
Mechanische Daten
| Befestigung |
auf Normschiene aufschnappbar |
Mechanische Daten - Anschlusstechnik
| Anschlussquerschnitt, minimum |
0,2 mm² |
| Anschlussquerschnitt, maximum |
2,5 mm² |
| Aderquerschnitt, minimum |
24 AWG |
| Aderquerschnitt, maximum |
12 AWG |
| Anschluss (mechanisch) |
abnehmbare Schraubklemmen |
Mechanische Daten - Abmessungen
| Breite |
45 mm |
| Höhe |
100 mm |
| Tiefe |
115 mm |
Umgebungsbedingungen
| Schutzart |
IP20 |
| Umgebungstemperatur |
+0 ... +50 °C |
| Lager- und Transporttemperatur |
-25 ... +70 °C |
| Relative Feuchtigkeit, minimum |
5 % |
| Relative Feuchtigkeit, maximum |
85 % |
| Hinweis (Relative Feuchtigkeit) |
nicht kondensierend |
| Zulässige Aufstellhöhe über NN, maximum |
2.000 m |
Umgebungsbedingungen - Isolationskennwerte
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
Elektrische Daten
| Betriebsspannung |
24 VDC -15 % / +20 % |
| Bemessungsbetriebsspannung |
24 VDC |
Elektrische Daten - Sichere digitale Ausgänge
| Bemessungsbetriebsstrom |
2.000 mA |
Elektrische Daten - Sichere Relaisausgänge
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
2 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
2 A |
Elektrische Daten - Elektromagnetische Verträglichkeit (EMV)
| Elektromagnetische Verträglichkeit |
DIN EN 62061 DIN EN 61800-3 |
| Störaussendung |
DIN EN 61000-6-4 |
| Störfestigkeit |
DIN EN 61000-6-7 DIN EN 61326-3 DIN EN 61000-6-2 |
Lieferumfang
| Lieferumfang |
Rückwandbusverbinder Anschlussklemmen |
Sprachfilter
Datenblatt
Installationshandbuch
Softwarehandbuch
UL-Zertifikat
Konformitätserklärung (EU)
Gerätebeschreibungsdateien
Software (Download)
Download der aktuellen Version von Adobe Reader

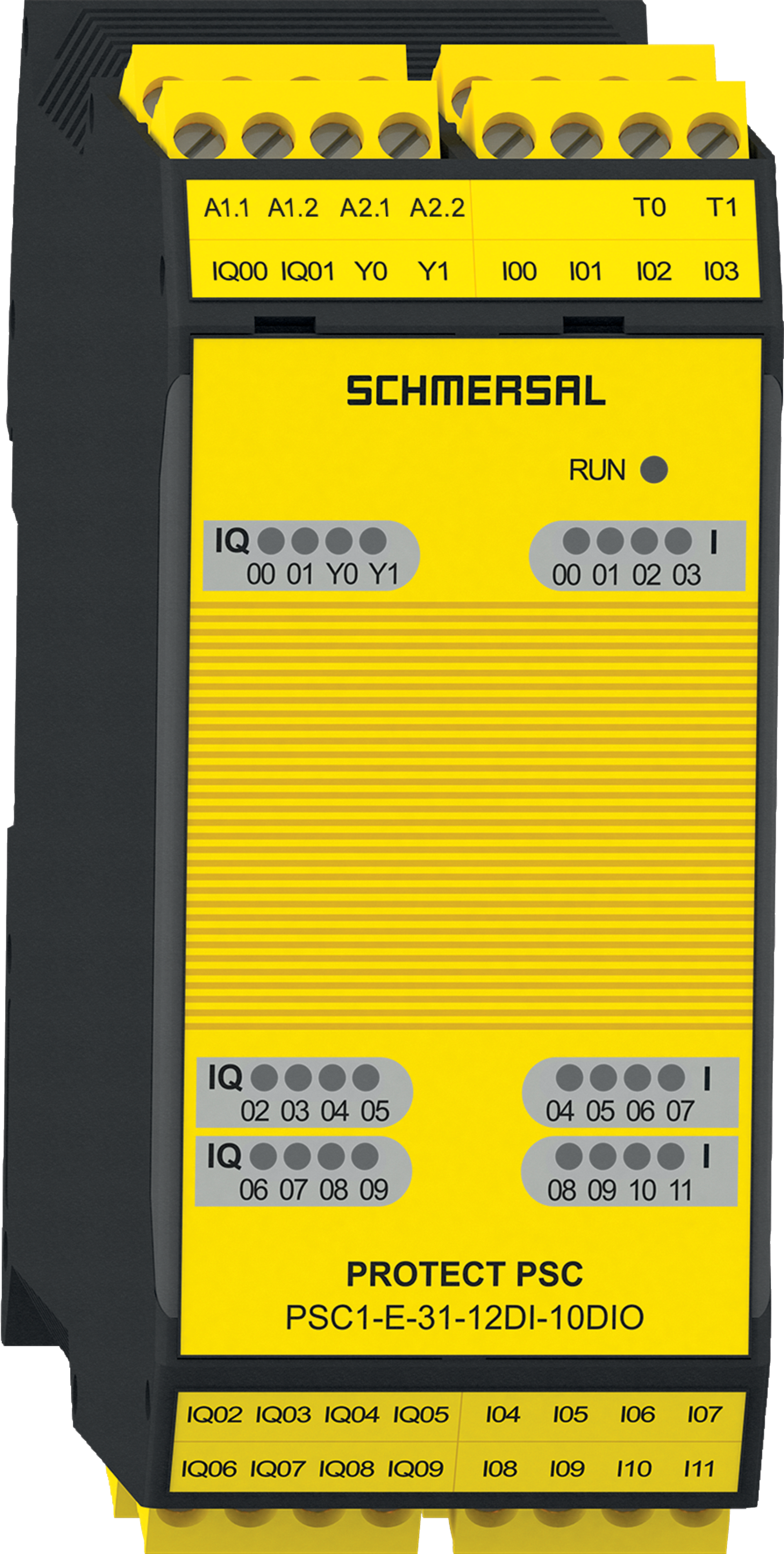

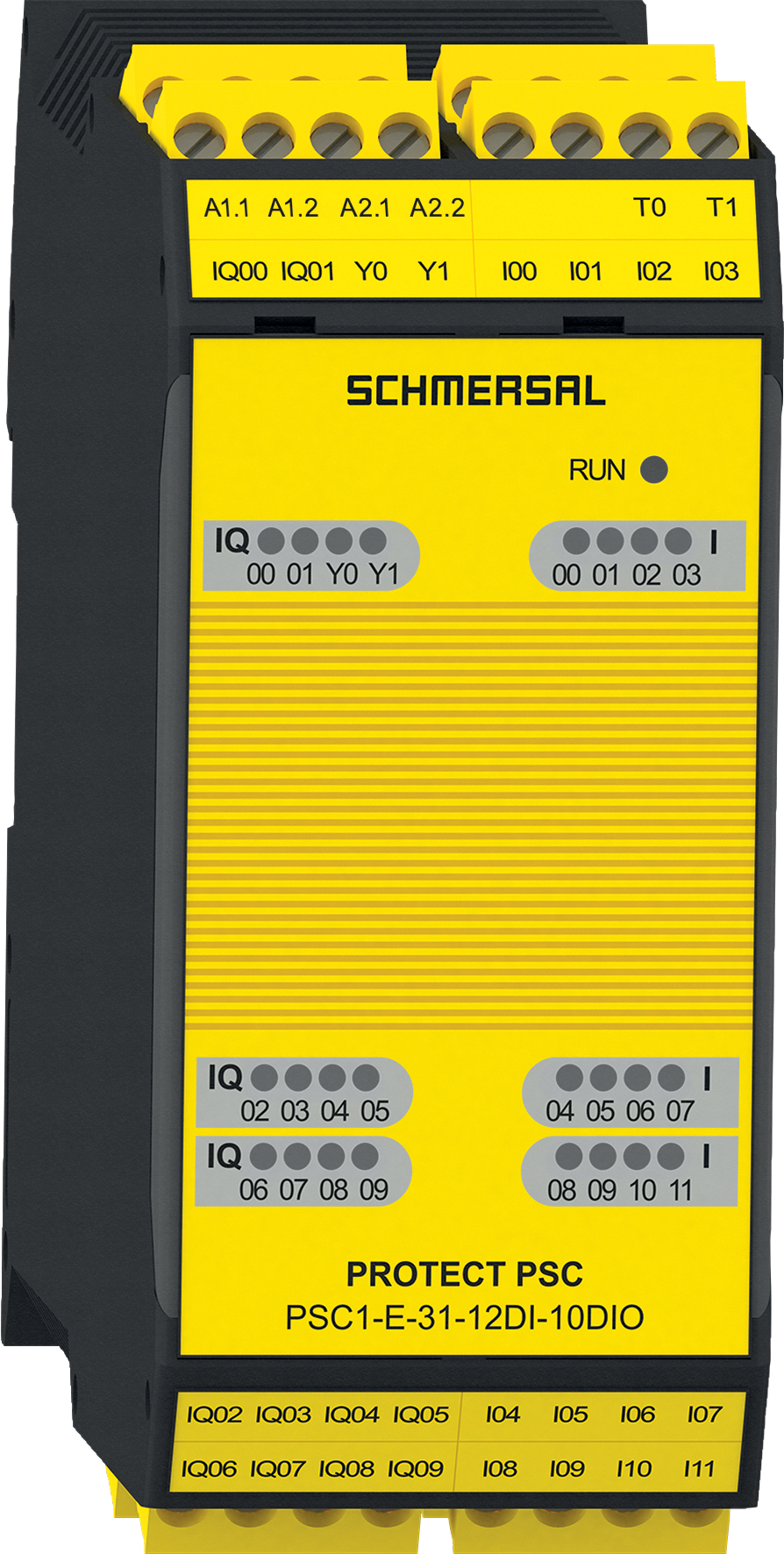

Produktbild (Katalogeinzelphoto )
ID: kpsc1f19
| 1,5 MB | .jpg | 315.38300000000004 x 625.1220000000001 mm - 894 x 1772 Pixel - 72 dpi
| 99,6 kB | .png | 74.083 x 146.756 mm - 210 x 416 Pixel - 72 dpi
| 66,9 kB | .jpg | 62.442 x 123.47200000000001 mm - 177 x 350 Pixel - 72 dpi
| 33,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 9,0 MB | .png | 169.333 x 335.619 mm - 2000 x 3964 Pixel - 300 dpi
103008465 PSC1-A-80-CON-TBUS-POWER
- Rückwandverbinder zu zentralen Erweiterungsbaugruppen
103015262 PSC1-A-99-SD-MEMORY-CARD
- Die SD-Speicherkarte dient zur optionalen Sicherung des Anwenderprogramms
- Verwendbar bei allen PSC1-Steuerungssystemen mit der Option -MC, -FB1 und -FB2
103008480 PSC1-A-90-PROG-CABLE
- USB-Programmierkabel zur Programmierung und/oder Diagnose der PSC1-Steuerungssysteme
103008473 PSC1-A-91-SAFEPLC2
- Lizenz-Dongle für SafePLC2
- Wird zum Speichern, Kompilieren und für die Übertragung des Programms in das Steuerungssystem benötigt
