MSP 452-11/11Y-2186
MSP 452-11/11Y-2186
Downloads
- 2 Leitungseinführungen
- zusätzliches Typenschild mit Fertigungsdatum im Deckel
- Metallgehäuse
- 4 Kontakte
- 118 mm x 174 mm x 64 mm
Bestelldaten
| Produkt-Typbezeichnung |
MSP 452-11/11Y-2186 |
| Artikelnummer (Bestellnummer) |
101127983 |
| EAN (European Article Number) |
4030661031873 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-01 |
| ETIM Nummer, Version 7.0 |
EC000030 |
| ETIM Nummer, Version 6.0 |
EC000030 |
Zulassungen - Vorschriften
| Zertifikate |
CCC |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 |
| Wirkprinzip |
mechanisch |
| Werkstoff des Gehäuses |
Grauguss, verzinkt |
| Werkstoff der Gehäusebeschichtung |
lackiert |
| Bruttogewicht |
1.700 g |
Allgemeine Daten - Eigenschaften
| Anzahl der Öffner |
2 |
| Anzahl der Schließer |
2 |
Mechanische Daten
| Mechanische Lebensdauer, minimum |
3.000.000 Schaltspiele |
| Kontaktöffnungsweite |
2 x 0,5 mm |
| Betätigungsdrehmoment |
0,2 Nm |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubanschluss M20 x 1.5 |
| Anschlussquerschnitt, minimum |
1,5 mm² |
| Anschlussquerschnitt, maximum |
2,5 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
| Aderquerschnitt |
12 AWG |
Mechanische Daten - Abmessungen
| Länge des Sensors |
64 mm |
| Breite des Sensors |
118 mm |
| Höhe des Sensors |
174 mm |
| Durchmesser des Stössels |
10 mm |
Umgebungsbedingungen
| Schutzart |
IP65 |
| Umgebungstemperatur |
-30 ... +90 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
250 VAC |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
Elektrische Daten
| Thermischer Dauerstrom |
6 A |
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
2,5 A |
| Schaltprinzip |
Sprungschaltung |
| Prelldauer, maximum |
43.221 ms |
| Umschaltzeit, maximum |
10 ms |
Hinweis
| Hinweis (Allgemein) |
Dieser Steuerstrom-Spindelschalter mit Schnappschaltereinsatz ist nur für normalen bis mittelschweren Betrieb geeignet, z.B. für Werkzeugmaschinen, Kran- und Förderanlagen. Er ist in Schutzart IP 65 nach IEC/EN 60529 gebaut. Die Spindelumdrehungen sind durch Verstellen der Kontakteinsätze zwischen 4 und 55 Umdrehungen einstellbar. Der Überlauf nach jeder Seite beträgt min. 5 Umdrehungen. |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
CCC-Zertifikat
Download der aktuellen Version von Adobe Reader

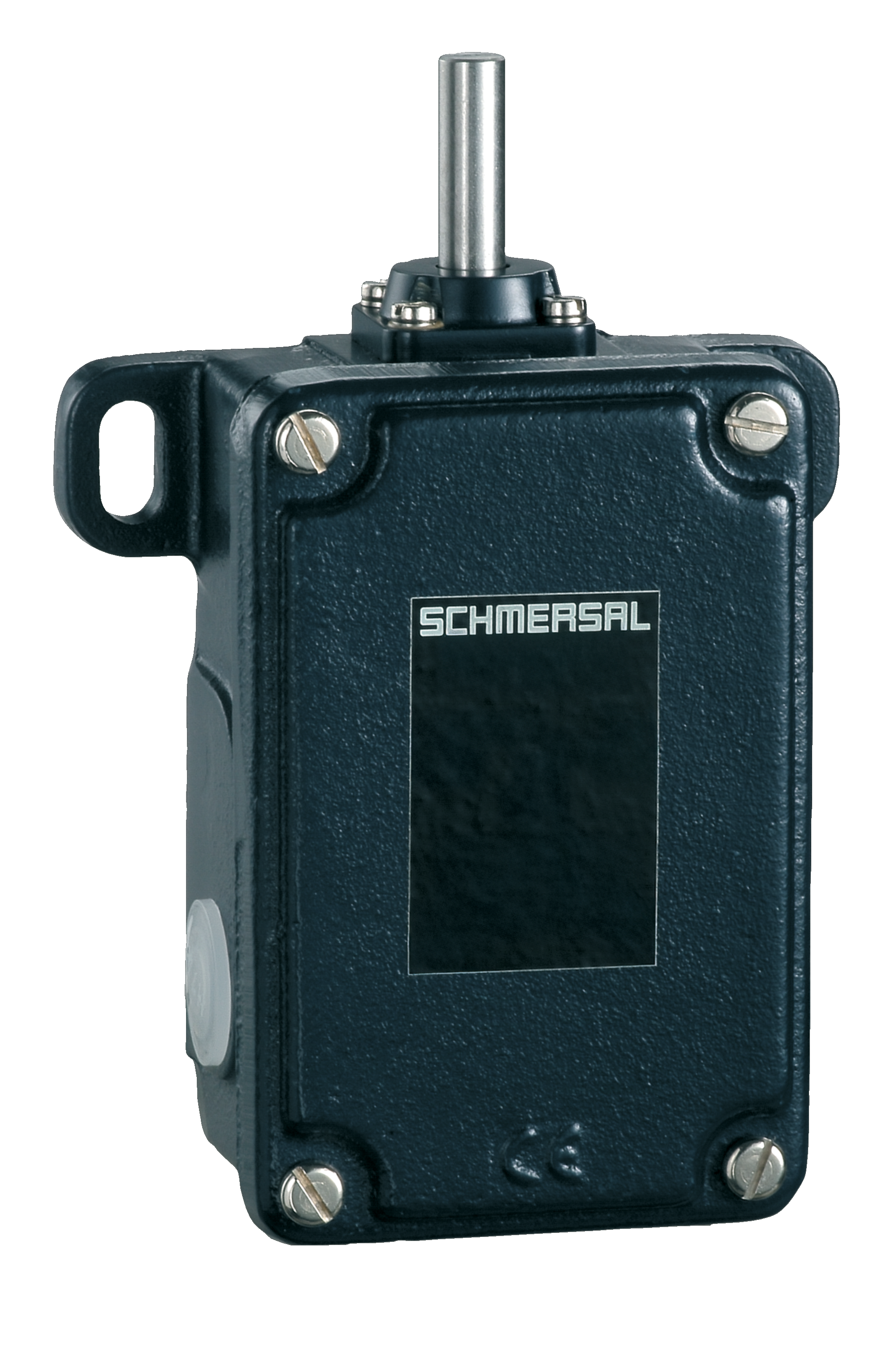

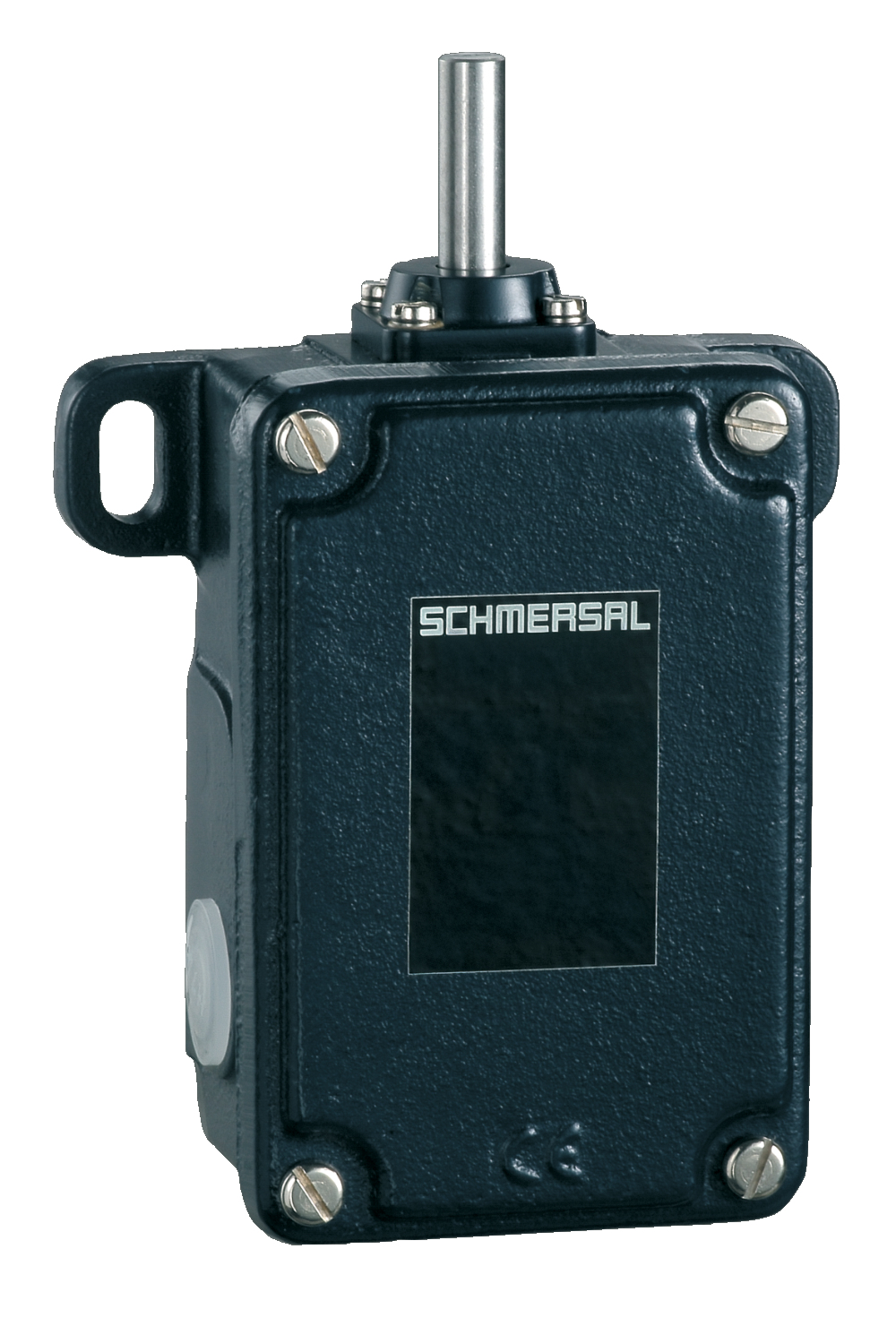

Produktbild (Katalogeinzelphoto )
ID: kmsp4f01
| 617,2 kB | .jpg | 352.778 x 529.167 mm - 1000 x 1500 Pixel - 72 dpi
| 78,5 kB | .png | 74.083 x 111.125 mm - 210 x 315 Pixel - 72 dpi
| 36,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 5,9 MB | .png | 169.249 x 254 mm - 1999 x 3000 Pixel - 300 dpi
| 42,1 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 Pixel - 72 dpi

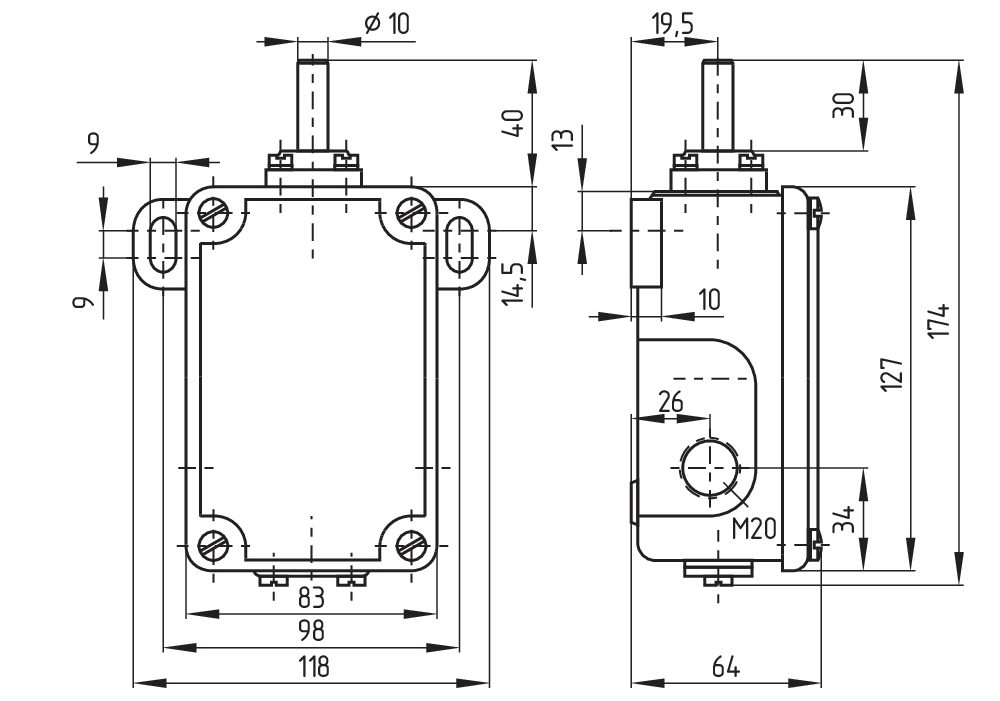

Maßzeichnung Grundgerät
Kontakt geschlossen
Kontakt geöffnet

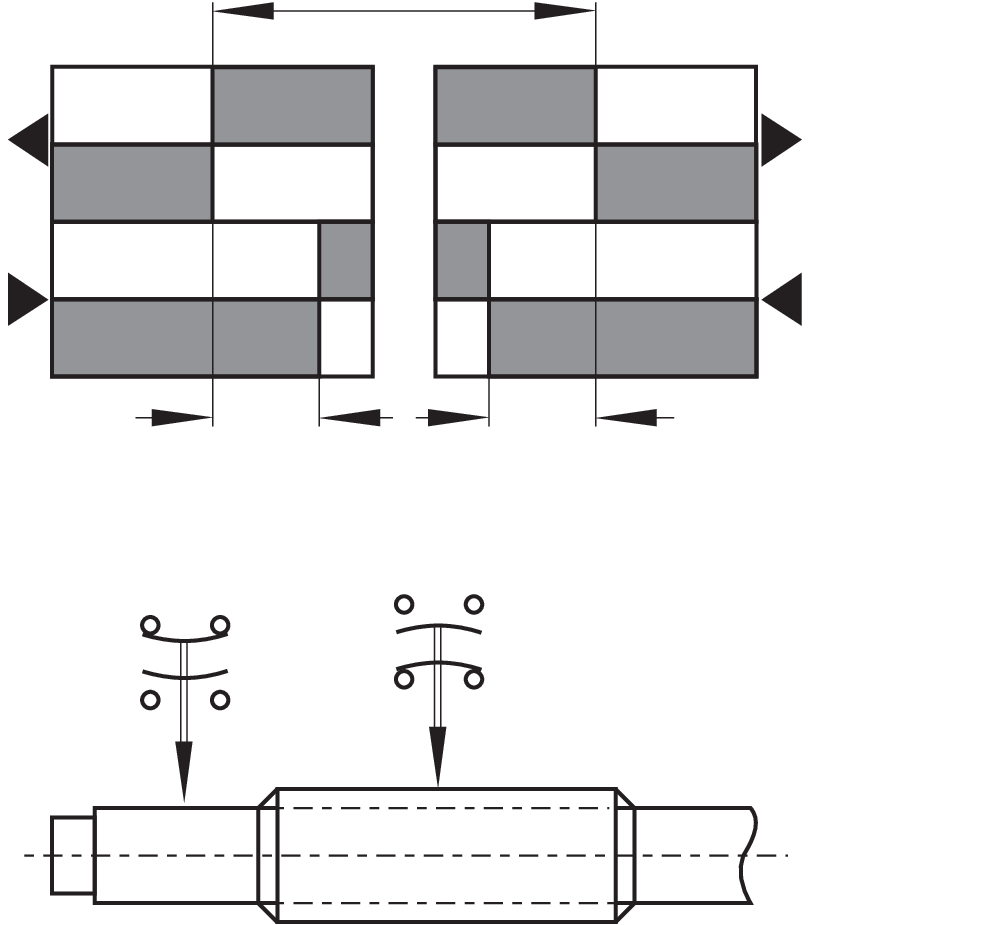

Einstellbereich
Rastpunkt
Zwangsöffungsweg/- winkel
101061957 M 6820-11-6E EINSATZ
- Schalteinsatz für Steuerstromspindelschalter MSP
- Schraubanschluss
