MONTAGESATZ AZ 15/16 R/P
MONTAGESATZ AZ 15/16 R/P
Bestelldaten
| Produkt-Typbezeichnung |
MONTAGESATZ AZ 15/16 R/P |
| Artikelnummer (Bestellnummer) |
101149214 |
| EAN (European Article Number) |
4030661287584 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-92 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-92 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-92 |
| ETIM Nummer, Version 7.0 |
EC002594 |
| ETIM Nummer, Version 6.0 |
EC002594 |
Allgemeine Daten
| Bruttogewicht |
306 g |
Mechanische Daten
| Montageanweisung |
Einbau rechtwinklig zur Schutztür |
Lieferumfang
| Lieferumfang des Montagematerials |
Linsenschraube M5 x 16 nach ISO 7380 Linsenschraube M5 x 10 nach ISO 7380 Scheibe DIN 125-5,3 U-Profil AZ 16 Befestigungswinkel AZ 16 Senkschraube M5 x 16 DIN 7991 Befestigungsplatte AZ 16/AZM 161 |
Hinweis
| Hinweis (Allgemein) |
Die Montagebausätze sind nur in Verbindung mit Betätiger AZ 15/16-B6 zu verwenden. |
Sprachfilter
Datenblatt
Betriebsanleitung (Beiblatt/Kurzanleitung)
Download der aktuellen Version von Adobe Reader

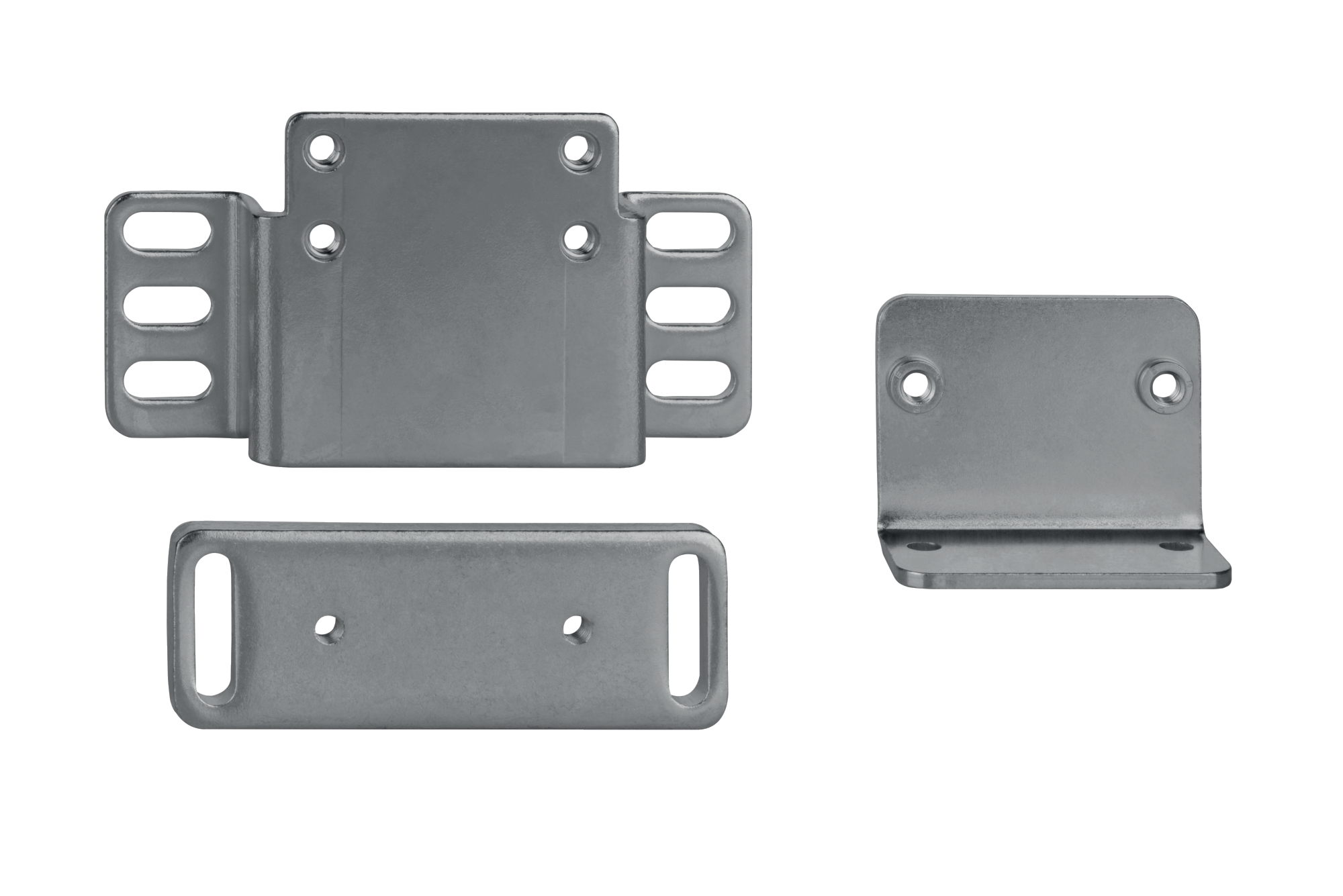

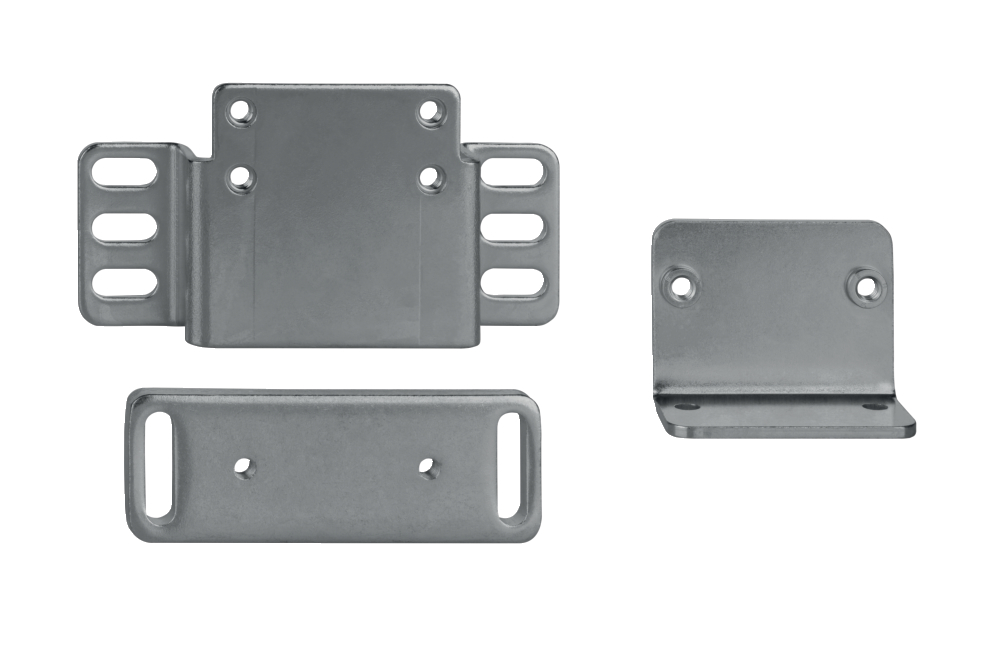

Produktbild (Katalogeinzelphoto )
ID: kaz16f17
| 15,8 kB | .png | 74.083 x 49.389 mm - 210 x 140 Pixel - 72 dpi
| 168,1 kB | .jpg | 352.778 x 235.303 mm - 1000 x 667 Pixel - 72 dpi
| 23,0 kB | .jpg | 123.47200000000001 x 82.197 mm - 350 x 233 Pixel - 72 dpi
| 18,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 1,2 MB | .png | 169.333 x 113.03 mm - 2000 x 1335 Pixel - 300 dpi
Produktgrafik (Explosionszeichnung)
ID: 1az16m02
Produktgrafik (Explosionszeichnung)
ID: maz16m08
Produktgrafik (Explosionszeichnung)
ID: 5az16m04
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
Generiert am: 15.04.2026, 06:18
