MKSE52/WKT-19.4
MKSE52/WKT-19.4
Downloads
- ohne Sperrhülse
- 8 Kontakte
- Einbautiefe 112 mm
- 4 Schaltstellungen
- Einbaudurchmesser Ø 22,3 mm
- Befestigung Rändelmutter
- bis 6 mm Frontplattendicke
Bestelldaten
| Produkt-Typbezeichnung |
MKSE52/WKT-19.4 |
| Artikelnummer (Bestellnummer) |
101190916 |
| EAN (European Article Number) |
4030661602967 |
| eCl@ss Nummer, Version 12.0 |
27-37-14-04 |
| eCl@ss Nummer, Version 11.0 |
27-37-14-04 |
| eCl@ss Nummer, Version 9.0 |
27-37-14-04 |
| ETIM Nummer, Version 7.0 |
EC000632 |
| ETIM Nummer, Version 6.0 |
EC000632 |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Einbaubedingungen (mechanisch) |
beliebig |
| Werkstoff des Frontring |
Aluminium, eloxiert |
| Werkstoff des Dichtungsbalges |
Kautschuk |
| Materialstärke des Dichtungsbalges |
1 mm |
| Farbe des Frontringes |
silber |
| Farbe des Dichtungsbalges |
schwarz |
| Bruttogewicht |
240 g |
Allgemeine Daten - Eigenschaften
| Außenanwendungen |
Ja |
| Galvanisch getrennte Kontaktbrücken |
Ja |
| Verrastend vorhanden |
Ja |
| Anzahl der Hilfskontakte |
8 |
| Anzahl der Richtungen |
4 |
| Anzahl der Schließer je Richtung |
2 |
| Anzahl der Schaltstellungen |
4 |
| Anzahl der Schaltstufen |
4 |
Mechanische Daten
| Raststellung |
links rechts unten oben |
| Mechanische Lebensdauer, minimum |
500.000 Schaltspiele |
| Betätigungskraft, circa |
11 N |
| Befestigung |
Rändelmutter |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubklemmen |
| Anschlussquerschnitt, minimum |
0,5 mm² |
| Anschlussquerschnitt, maximum |
2,5 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
Mechanische Daten - Abmessungen
| Einbautiefe |
112 mm |
| Länge des Betätigers |
77 mm |
| Einbaudurchmesser |
22,3 mm |
| Dicke der Frontplatte, minimum |
1,5 mm |
| Dicke der Frontplatte, maximum |
6 mm |
| Durchmesser für den Einbau gemäß EN 60947-1 |
22.3 + 0.4 mm |
| Rastermaß |
80 x 80 mm |
Umgebungsbedingungen
| Schutzart |
IP65 IP67 |
| Umgebungstemperatur |
-25 ... +80 °C |
| Schwingfestigkeit |
10 … 200 Hz, mit 20 g |
| Schockfestigkeit |
110 g / 4 ms - 30 g / 18 ms |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
400 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Verschmutzungsgrad |
3 |
Elektrische Daten
| Thermischer Dauerstrom |
10 A |
| Spannung, Gebrauchskategorie AC-15 |
250 VAC |
| Strom, Gebrauchskategorie AC-15 |
8 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
5 A |
| Schaltelement |
2 Schließer (NO) / 2 Schließer (NO) / 2 Schließer (NO) / 2 Schließer (NO) |
| Schaltprinzip |
Schleichschaltung |
| Maximale Schalthäufigkeit |
1.200 /h |
Hinweis
| Hinweis (Schaltstellungen) |
Position A, B, C, D |
Sprachfilter
Datenblatt
Montage- und Anschlussanleitung
Konformitätserklärung (EU)
Datenblatt (vorläufiges PDF)
Broschüre
Download der aktuellen Version von Adobe Reader

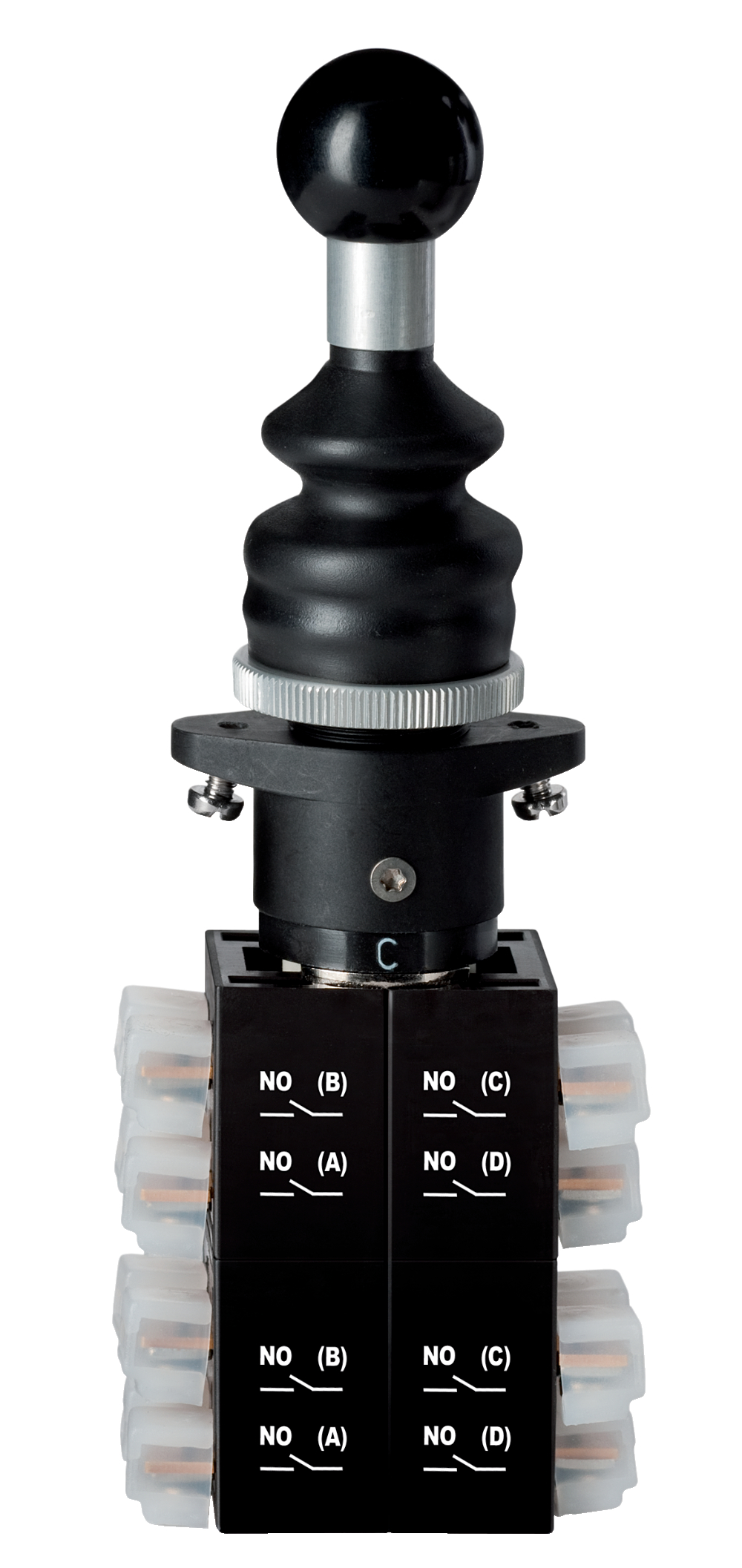

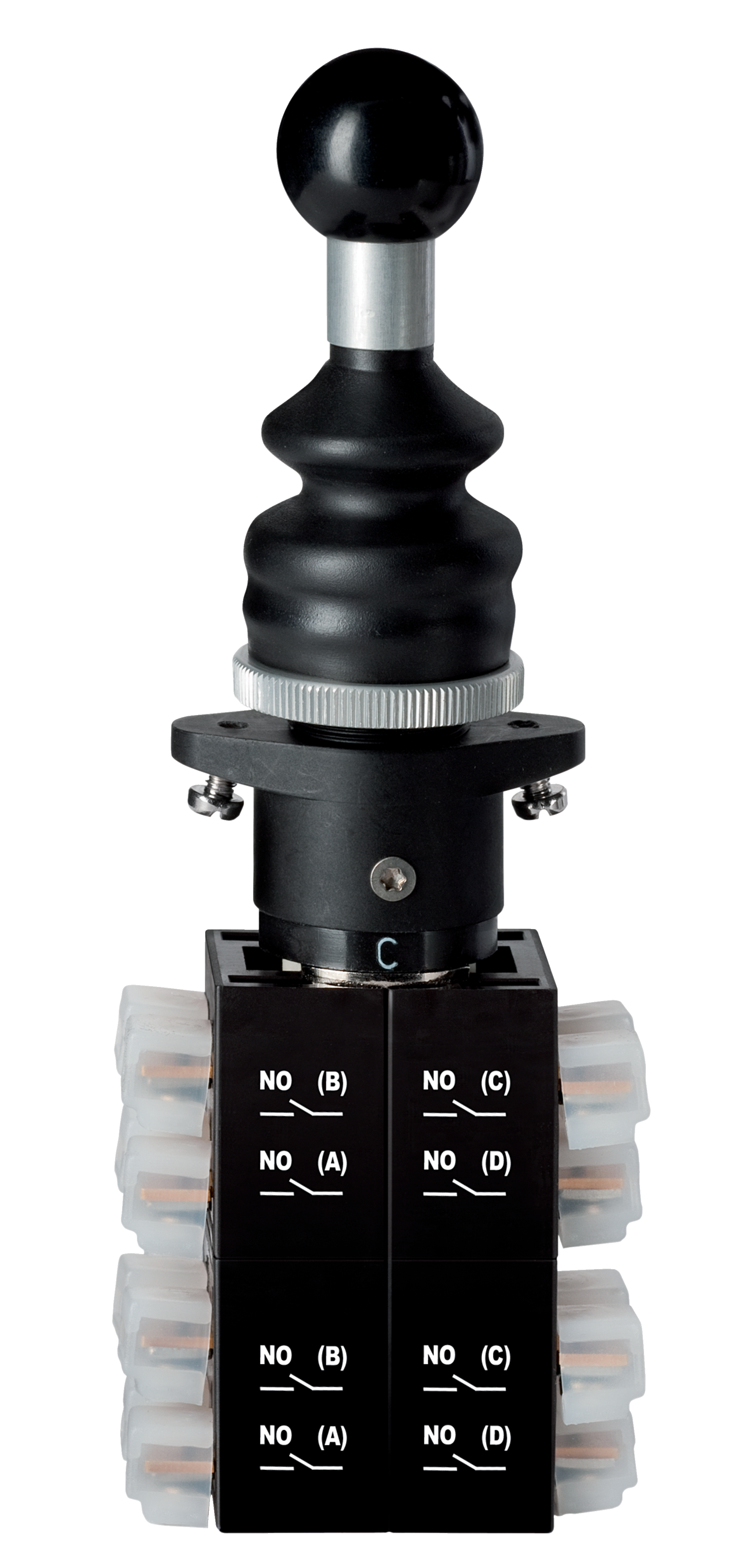

Produktbild (Katalogeinzelphoto )
ID: kmkt-f02
| 690,4 kB | .jpg | 352.778 x 745.772 mm - 1000 x 2114 Pixel - 72 dpi
| 61,3 kB | .png | 74.083 x 156.633 mm - 210 x 444 Pixel - 72 dpi
| 26,2 kB | .jpg | 58.561 x 123.47200000000001 mm - 166 x 350 Pixel - 72 dpi
| 23,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 5,8 MB | .png | 145.143 x 306.832 mm - 2000 x 4228 Pixel - 350 dpi

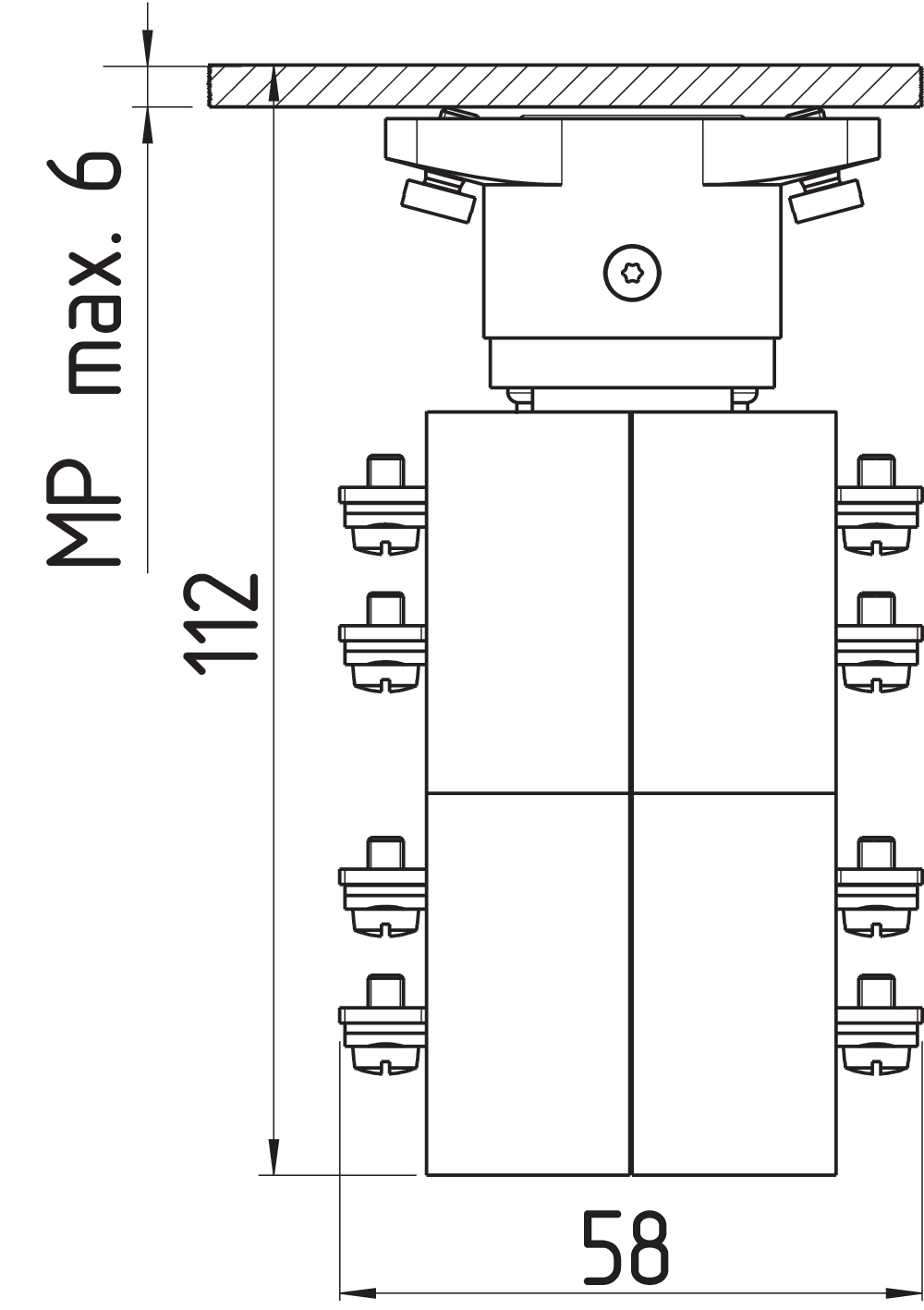

Maßzeichnung Sonstige

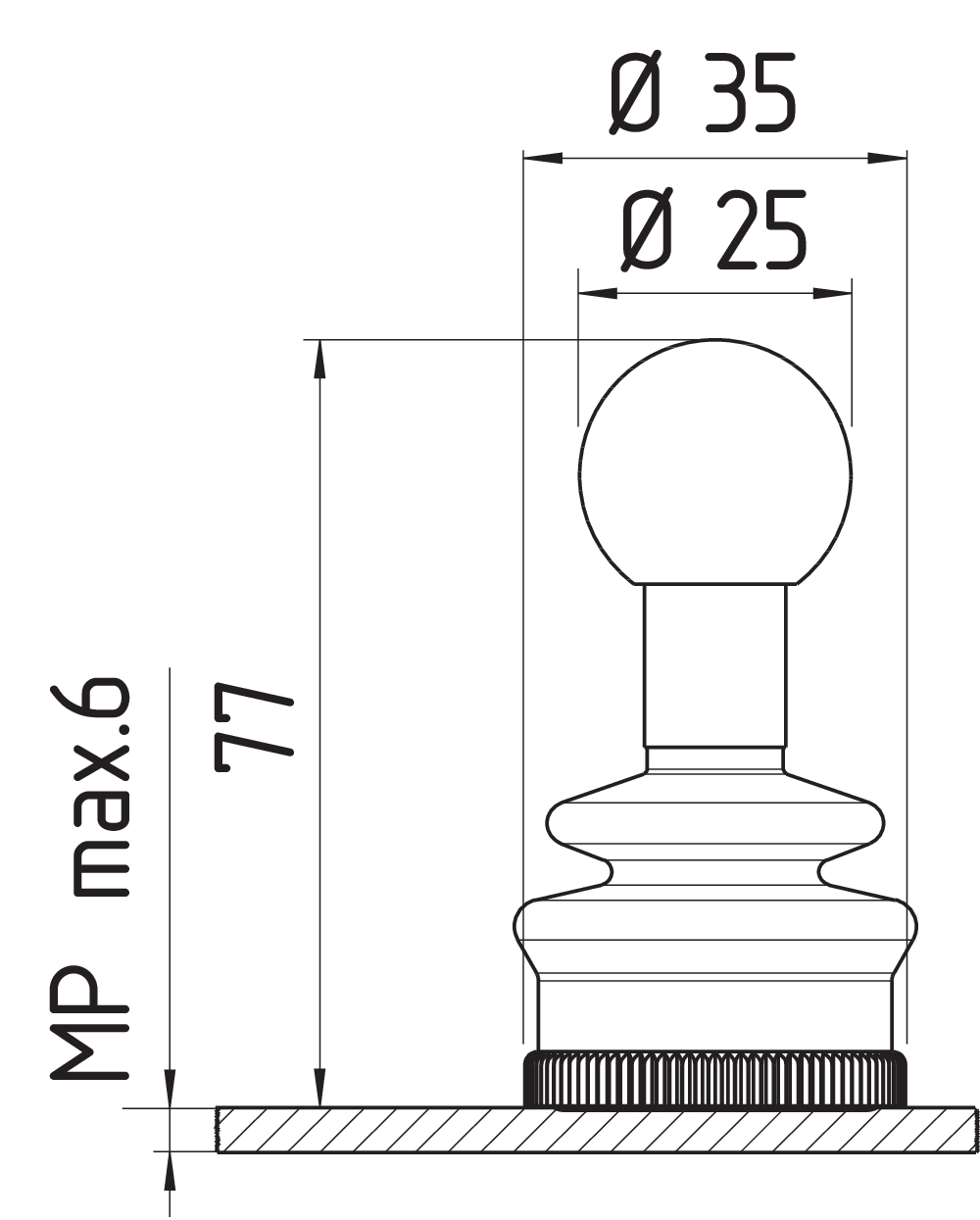

Maßzeichnung Sonstige
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
