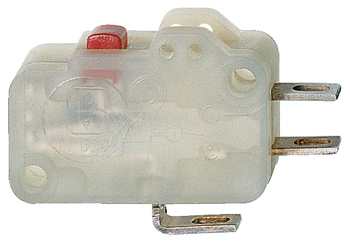

M 630-11-2-C
M 630-11-2-C
Downloads
- Kunststoffgehäuse
- Löt-, Steck- oder Universalanschluss
Bestelldaten
| Produkt-Typbezeichnung |
M 630-11-2-C |
| Artikelnummer (Bestellnummer) |
101061418 |
| EAN (European Article Number) |
4030661255675 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-01 |
| ETIM Nummer, Version 7.0 |
EC000030 |
| ETIM Nummer, Version 6.0 |
EC000030 |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 |
| Werkstoff des Gehäuses |
Kunststoff, glasfaserverstärkter Thermoplast |
| Werkstoff des Betätigers |
Kunststoff, Thermoplast |
| Bruttogewicht |
6 g |
Allgemeine Daten - Eigenschaften
| Anzahl der Öffner |
1 |
| Anzahl der Schließer |
1 |
Mechanische Daten
| Betätigungselement |
Druckbolzen |
| Mechanische Lebensdauer, minimum |
30.000.000 Schaltspiele |
| Betätigungskraft |
1,2 N |
| Kontaktöffnungsweite |
0,9 mm |
| Rückstellkraft, minimum |
1,2 N |
| Betätigungsgeschwindigkeit, minimum |
1 mm/min |
| Hinweis (Umschaltzeit) |
Umschaltzeiten entsprechend der Betätigungsgeschwindigkeit |
| Schaltpunktwiederholgenauigkeit |
0,05 mm |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Lötanschluss |
| Anschlussquerschnitt, maximum |
1,5 mm² |
Umgebungsbedingungen
| Schutzart des Gehäuses |
IP40 |
| Schutzart der Klemmen bzw. Anschlüsse |
IP00 |
| Umgebungstemperatur |
-30 ... +120 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
250 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Verschmutzungsgrad |
2 |
Elektrische Daten
| Thermischer Dauerstrom |
10 A |
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
4 A |
| Spannung, Gebrauchskategorie DC-13 |
60 VDC |
| Schaltelement |
Wechsler mit Einfachunterbrechung |
| Schaltprinzip |
Sprungschaltung mit Reibkontakt |
| Prelldauer, maximum |
5 ms |
| Maximale Schalthäufigkeit |
10.000 /h |
| Umschaltzeit, maximum |
30 ms |
| Werkstoff der Kontakte, elektrisch |
Silber |
Sprachfilter
Datenblatt
Datenblatt (vorläufiges PDF)
Download der aktuellen Version von Adobe Reader

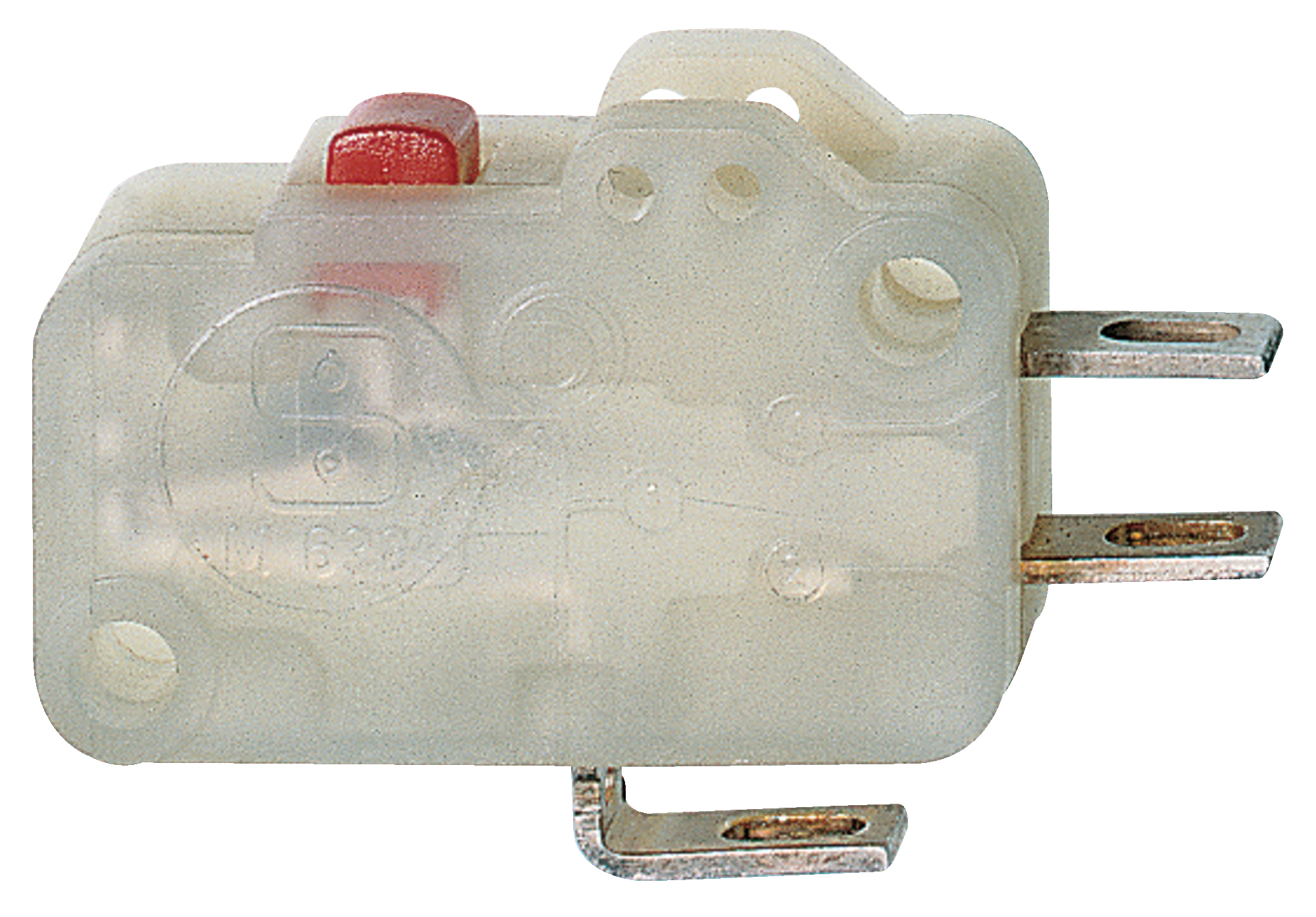

Produktbild (Katalogeinzelphoto )
ID: km630f01
| 228,7 kB | .jpg | 197.556 x 137.583 mm - 560 x 390 Pixel - 72 dpi
| 37,5 kB | .png | 74.083 x 51.506 mm - 210 x 146 Pixel - 72 dpi
| 72,1 kB | .jpg | 123.47200000000001 x 86.078 mm - 350 x 244 Pixel - 72 dpi
| 48,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 4,2 MB | .png | 142.697 x 99.388 mm - 2000 x 1393 Pixel - 356 dpi
| EU-Konformitätserklärung |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | M 302, M/T6..., M/T/Z 68..., M/T 69..., Z/T 415, Z/T 232 |
| Beschreibung des Bauteils: | Mikroschalter |
| Einschlägige Richtlinien: | Niederspannungsrichtlinie | 2014/35/EU |
| RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | EN 60947-5-1:2017 + AC:2020 |
| Ort und Datum der Ausstellung: | Wuppertal, 1. Februar 2023 |
 |
| Rechtsverbindliche Unterschrift Philip Schmersal Geschäftsführer |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | M 302, M/T 6..., M/T/Z 68..., M/T 69..., Z/T 415, Z/T 232 |
| Type: | See ordering code |
| Description of the component: | Micro switches |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 + AC:2020 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, February 6, 2023 |
|
| Authorised signature Philip Schmersal Managing Director |
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
