EX-Z4VH 355-02Z-3G/D
EX-Z4VH 355-02Z-3G/D
- Sprungschaltung mit konstanter Kontaktkraft bis zum Schaltpunkt
- Metallgehäuse
- weitgehend öl- und benzinbeständig
- 66,7 mm x 76 mm x 38 mm
- Betätigungselemente um 4 x 90° umsetzbar
- inklusive Ex-geprüfter Kabelverschraubung und Verschlussschraube
- Befestigungsmaße nach EN 50041
- 3 Leitungseinführungen M 20 x 1.5
Bestelldaten
| Produkt-Typbezeichnung |
EX-Z4VH 355-02Z-3G/D |
| Artikelnummer (Bestellnummer) |
101208072 |
| EAN (European Article Number) |
4030661373331 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-01 |
| ETIM Nummer, Version 7.0 |
EC000030 |
| ETIM Nummer, Version 6.0 |
EC000030 |
Zulassungen - Vorschriften
| Zertifikate |
cULus ATEX (Konformitätserklärung) |
Explosionsschutz
| Explosionsschutz: Vorschriften |
EN IEC 60079-0 EN IEC 60079-15 EN 60079-31 |
| Explosionsschutz-Zonen |
2 22 |
| Explosionsschutz-Kategorie |
3G 3D |
| Explosionsschutz-Kennzeichnung |
D II 3G Ex nC IIC T5 Gc X D II 3D Ex tc IIIC T90°C Dc X |
| Herstellererklärung |
ATEX Zone 2 und 22 |
Allgemeine Daten
| Vorschriften |
BG-GS-ET-15 EN IEC 60947-5-1 |
| Gehäusebauform |
Normbauform |
| Antriebsform gemäß EN 50041 |
A |
| Werkstoff des Gehäuses |
Metall, Aluminium-Druckguss |
| Werkstoff der Gehäusebeschichtung |
lackiert |
| Werkstoff des Hebels |
Metall |
| Bruttogewicht |
345 g |
Allgemeine Daten - Eigenschaften
| Sicherheitsfunktionen |
Ja |
| Anzahl der Sicherheitskontakte |
2 |
Sicherheitsbetrachtung
| Vorschriften |
EN ISO 13849-1 |
| Gebrauchsdauer |
20 Jahre |
Sicherheitsbetrachtung - Sicherheitsausgänge
| B10D Öffner (NC) |
20.000.000 Schaltspiele |
Mechanische Daten
| Betätigungselement |
Rollenschwenkhebel |
| Werkstoff der Rolle |
Kunststoff |
| Mechanische Lebensdauer, minimum |
30.000.000 Schaltspiele |
| Schlagenergie, maximum |
1 J |
| Betätigungsgeschwindigkeit, maximum |
2,5 m/s |
| Hinweis (Betätigungsgeschwindigkeit) |
Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel von 30° |
| Hinweis (Prelldauer) |
Prelldauer entsprechend der Betätigungsgeschwindigkeit |
| Betätigungsdrehmoment, minimum |
0,3 Nm |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubanschluss M20 x 1.5 |
| Klemmbereich der Kabelverschraubung, minimum |
7 mm |
| Klemmbereich der Kabelverschraubung, maximum |
12 mm |
| Anschlussquerschnitt, minimum |
0,75 mm² |
| Anschlussquerschnitt, maximum |
2,5 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
| Aderquerschnitt |
13 AWG |
Mechanische Daten - Abmessungen
| Länge des Sensors |
60,6 mm |
| Breite des Sensors |
40,5 mm |
| Höhe des Sensors |
134 mm |
Umgebungsbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur |
-20 ... +60 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
500 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
6 kV |
Elektrische Daten
| Thermischer Dauerstrom |
10 A |
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
4 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
1 A |
| Schaltelement |
2 Öffner (NC) |
| Schaltprinzip |
Sprungschaltung |
| Maximale Schalthäufigkeit |
5.000 /h |
| Umschaltzeit, maximum |
2 ms |
| Werkstoff der Kontakte, elektrisch |
Silber |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
UL-Zertifikat
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

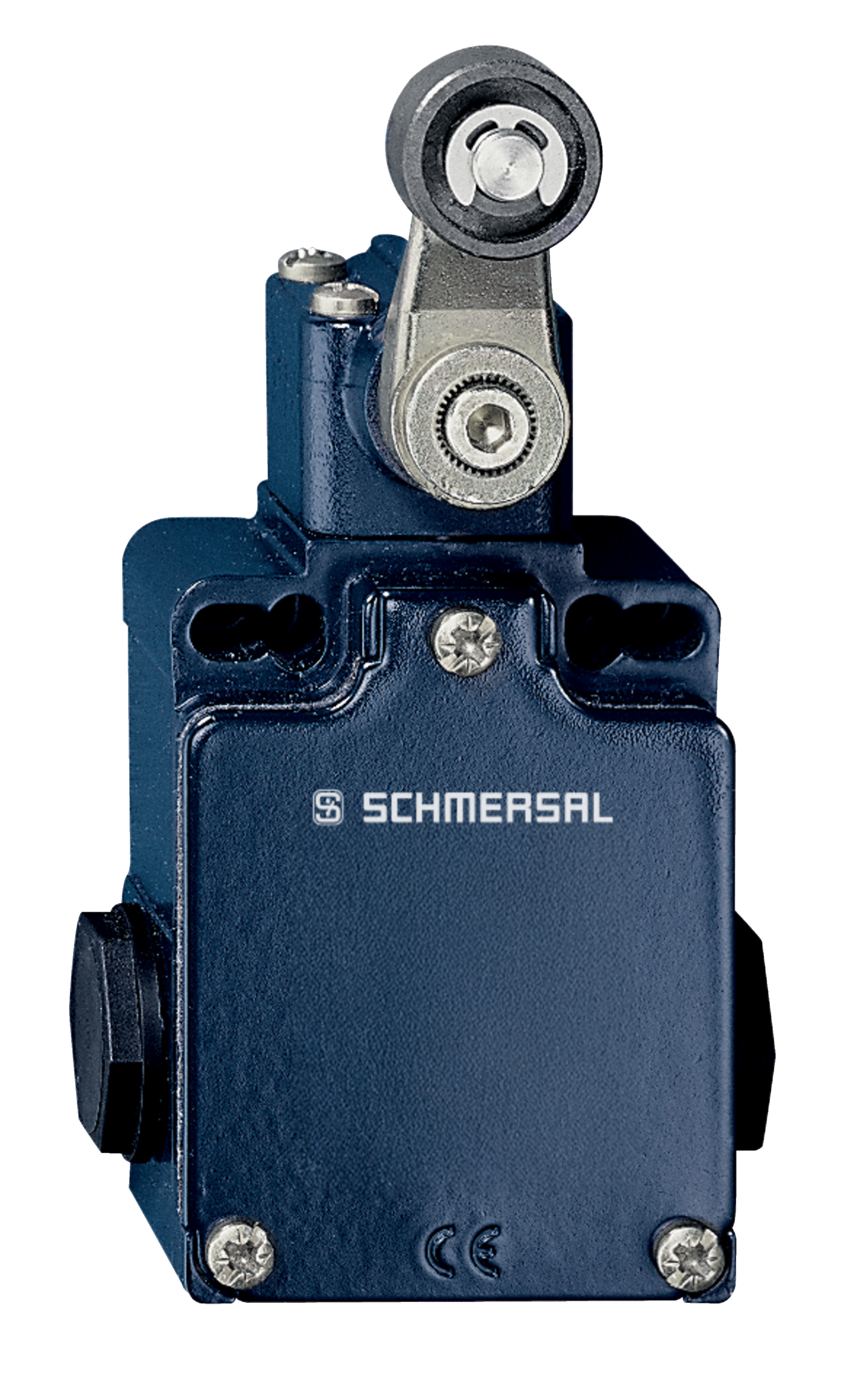

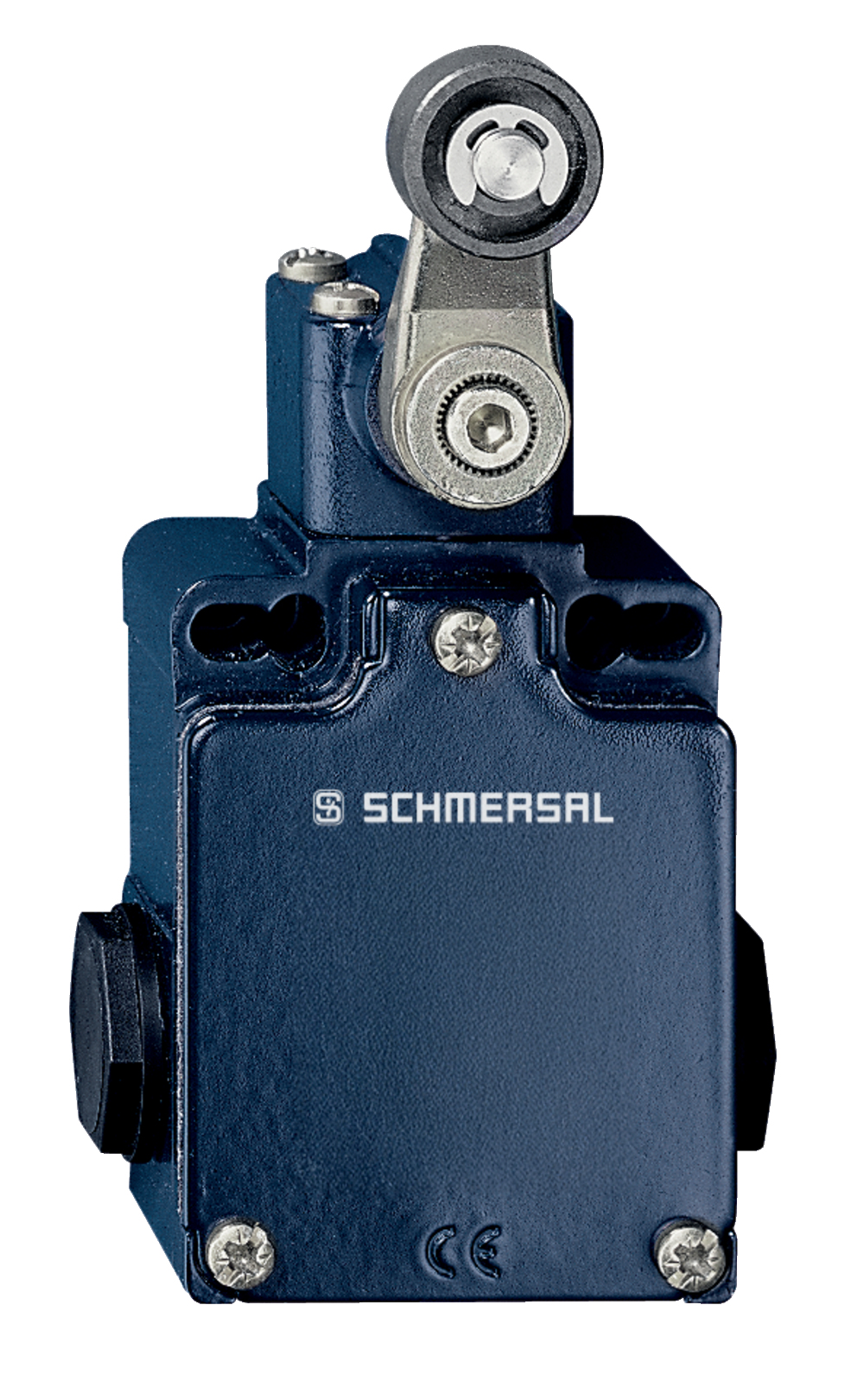

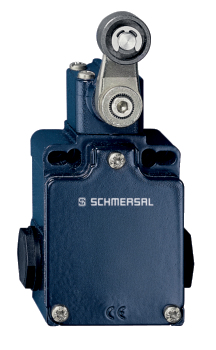

Produktbild (Katalogeinzelphoto )
ID: k355hf01
| 834,6 kB | .jpg | 352.778 x 571.8530000000001 mm - 1000 x 1621 Pixel - 72 dpi
| 100,3 kB | .png | 74.083 x 119.944 mm - 210 x 340 Pixel - 72 dpi
| 38,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 8,4 MB | .png | 166.55700000000002 x 270.07300000000004 mm - 2000 x 3243 Pixel - 305 dpi
| 47,6 kB | .jpg | 76.2 x 123.47200000000001 mm - 216 x 350 Pixel - 72 dpi
Maßzeichnung Grundgerät

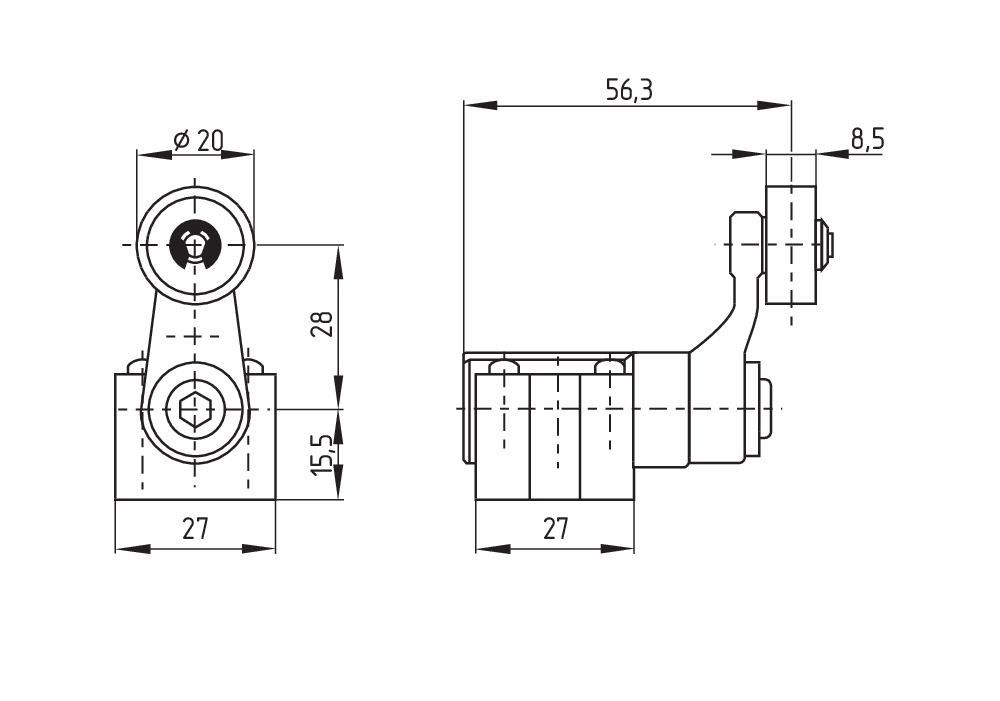

Maßzeichnung Betätiger

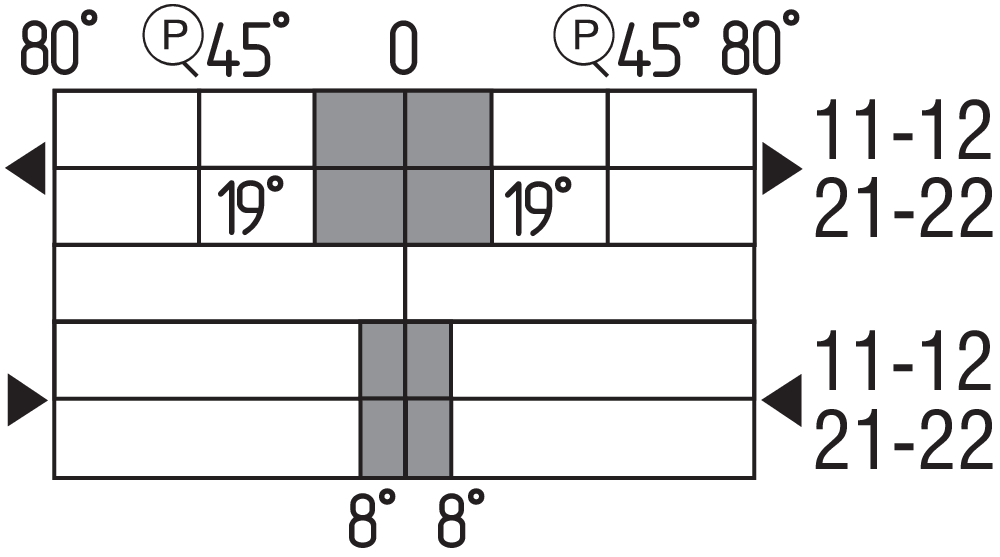

Schaltwegdiagramm
Kontakt geschlossen
Kontakt geöffnet
Einstellbereich
Rastpunkt
Zwangsöffungsweg/- winkel
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
| EU-Konformitätserklärung |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | EX-Z/T 335-...-3G/D EX-Z/T 355-...-3G/D |
| Typ: | siehe Typenschlüssel |
| Kennzeichnung: | D II 3G Ex nC IIC T5 Gc X D II 3D Ex tc IIIC T90°C Dc X |
| Beschreibung des Bauteils: | Zwangsöffnender Positionsschalter für Sicherheitsfunktionen bzw. Positionsschalter ohne Sicherheitsfunktion |
| Einschlägige Richtlinien: | Maschinenrichtlinie (für Sicherheitsbauteile, die auf dem Typenschild mit „Safety component“ gekennzeichnet sind) | 2006/42/EG |
| Explosionsschutzrichtlinie (ATEX) | 2014/34/EU | |
| RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | EN 60947-5-1:2017 + AC:2020 EN IEC 60079-0:2018 EN IEC 60079-15:2019 EN 60079-31:2014 |
| Die Konformität zur Explosionsschutzrichtlinie 2014/34/EU (ATEX) wird durch den Hersteller ohne Einbezug einer Konformitätsbewertungsstelle erklärt. |
| Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Ort und Datum der Ausstellung: | Wuppertal, 7. September 2023 |
 |
| Rechtsverbindliche Unterschrift Philip Schmersal Geschäftsführer |
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
