ELM
ELM
Downloads
Bestelldaten
| Produkt-Typbezeichnung |
ELM |
| Artikelnummer (Bestellnummer) |
101014387 |
| EAN (European Article Number) |
4250116201648 |
| eCl@ss Nummer, Version 12.0 |
27-37-13-02 |
| eCl@ss Nummer, Version 11.0 |
27-37-13-02 |
| eCl@ss Nummer, Version 9.0 |
27-37-13-02 |
| ETIM Nummer, Version 7.0 |
EC000041 |
| ETIM Nummer, Version 6.0 |
EC000041 |
| Zusatzinformation (Bestelldaten) |
Hinweis: Montageflansch für leuchtende Geräte der Baureihe N und E |
Zulassungen - Vorschriften
| Zertifikate |
cULus |
Allgemeine Daten
| Ausführung |
Montageflansch |
| Einbaubedingungen (mechanisch) |
beliebig |
| Werkstoff des Gehäuses |
PA |
| Farbe des Montageflansches |
schwarz |
| Farbe der Befestigungsschrauben |
silber |
| Bruttogewicht |
16 g |
Mechanische Daten
| Anzugsdrehmoment der Schraube |
0,6 Nm |
| Werkstoff der Befestigungsschrauben |
Edelstahl (V4A) |
Mechanische Daten - Abmessungen
| Breite |
29 mm |
| Höhe |
17 mm |
| Tiefe |
42 mm |
| Dicke der Frontplatte, minimum |
1,5 mm |
| Dicke der Frontplatte, maximum |
6 mm |
| Rastermaß |
50 x 50 mm |
Umgebungsbedingungen
| Umgebungstemperatur |
-25 ... +80 °C |
Sprachfilter
Datenblatt
UL-Zertifikat
Download der aktuellen Version von Adobe Reader

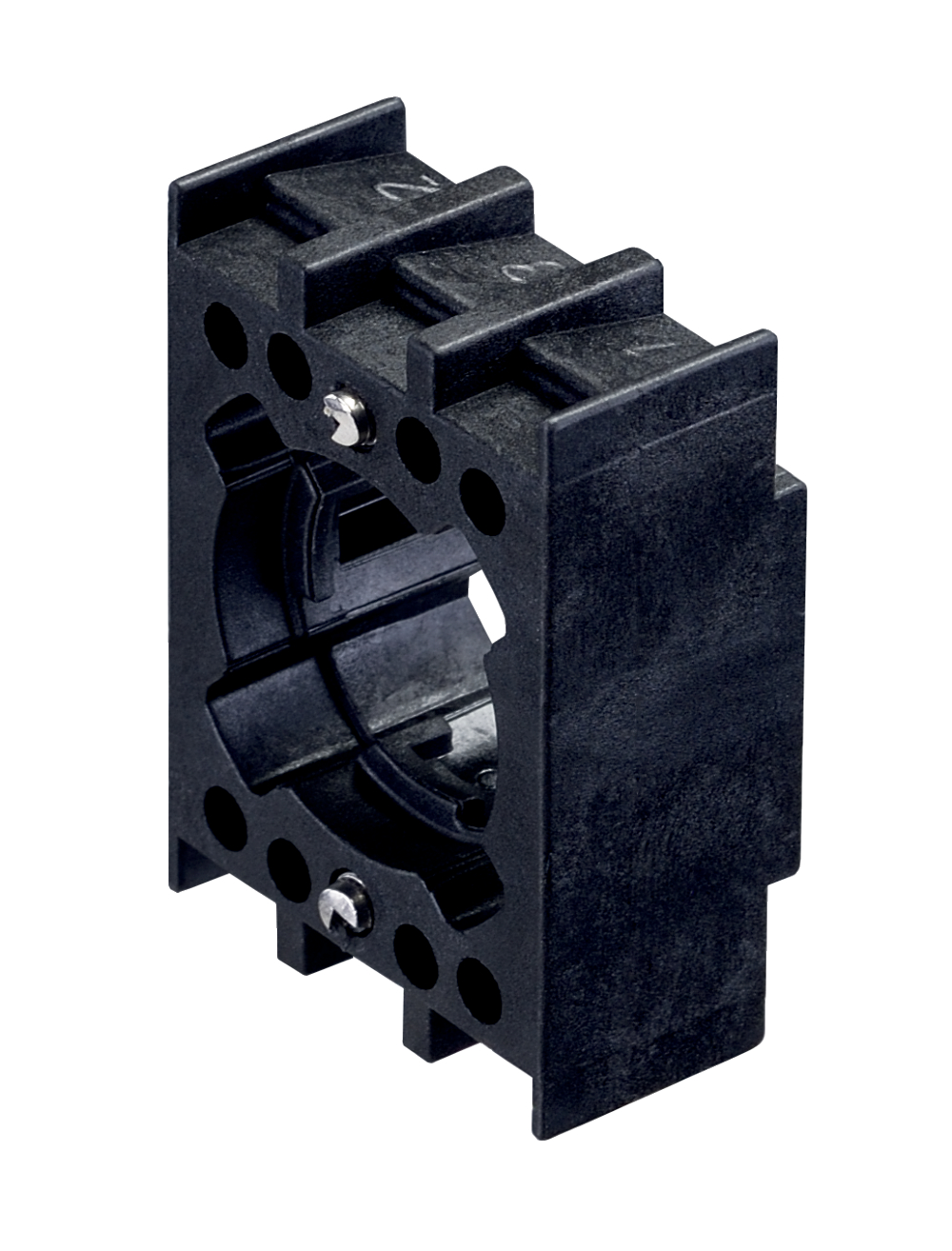

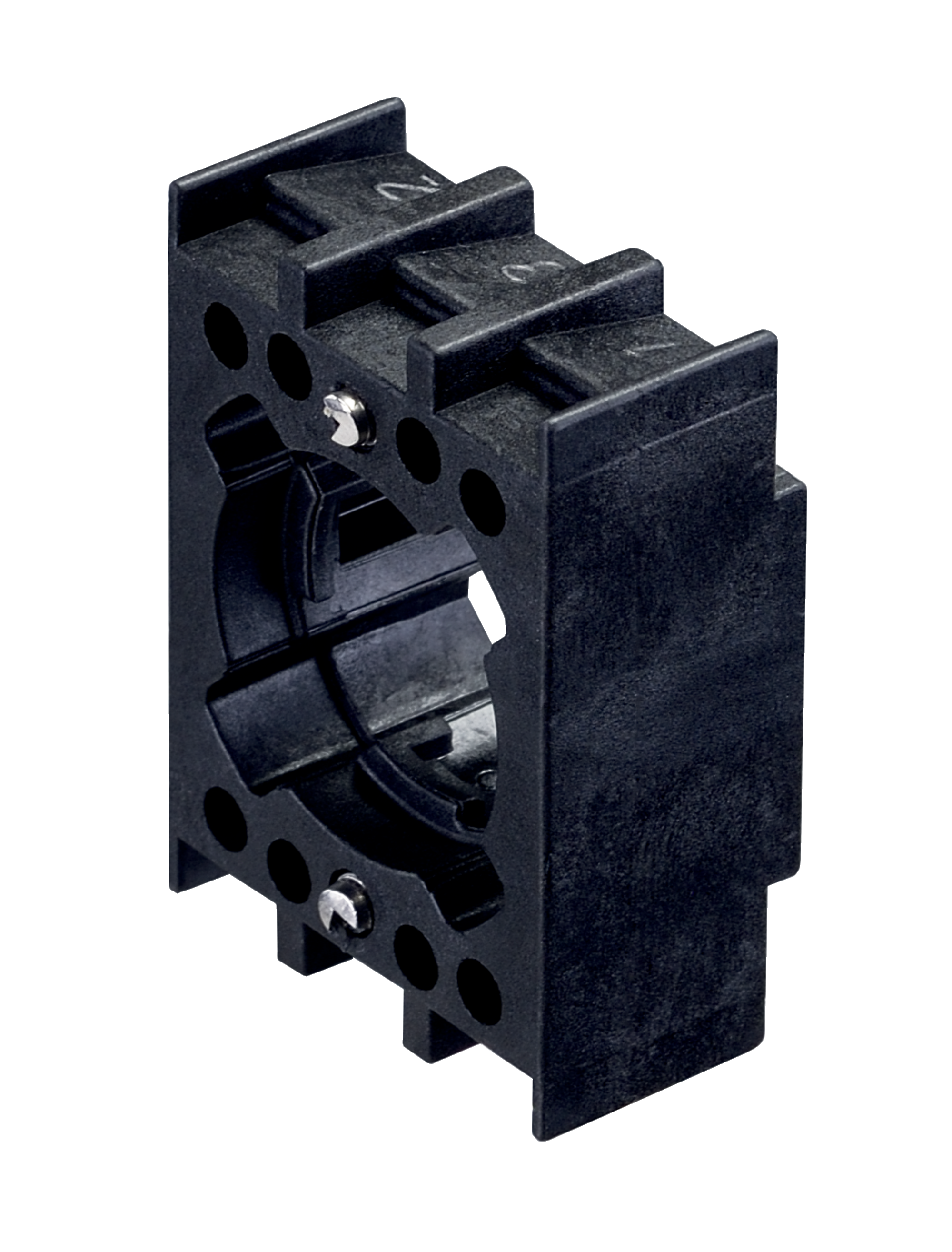

Produktbild (Katalogeinzelphoto )
ID: kelm-f01
| 585,4 kB | .jpg | 352.778 x 463.55 mm - 1000 x 1314 Pixel - 72 dpi
| 53,4 kB | .png | 74.083 x 97.367 mm - 210 x 276 Pixel - 72 dpi
| 47,4 kB | .jpg | 93.839 x 123.47200000000001 mm - 266 x 350 Pixel - 72 dpi
| 37,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 4,8 MB | .png | 169.333 x 222.589 mm - 2000 x 2629 Pixel - 300 dpi

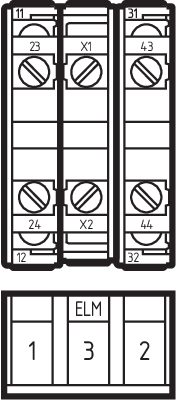

Montagebeispiel
ID: kelm-m01
Montagebeispiel
ID: kelm-m02
