ELK
ELK
Downloads
- Aufdruck mit Glühlampensymbol
Bestelldaten
| Produkt-Typbezeichnung |
ELK |
| Artikelnummer (Bestellnummer) |
101022278 |
| EAN (European Article Number) |
4030661448572 |
| eCl@ss Nummer, Version 12.0 |
27-37-13-02 |
| eCl@ss Nummer, Version 11.0 |
27-37-13-02 |
| eCl@ss Nummer, Version 9.0 |
27-37-13-02 |
| ETIM Nummer, Version 7.0 |
EC000041 |
| ETIM Nummer, Version 6.0 |
EC000041 |
Zulassungen - Vorschriften
| Zertifikate |
cULus |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Einbaubedingungen (mechanisch) |
beliebig |
| Werkstoff des Gehäuses |
Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend |
| Bruttogewicht |
17 g |
| Hinweis |
Aufdruck mit Glühlampensymbol |
Mechanische Daten
| Montageanweisung |
aufsteckbar |
| Montageflansch-Position |
3 |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Federkraftklemmen, WAGO-Cage-Clamp |
| Anschlussquerschnitt, minimum |
2 x 0,08 mm² |
| Anschlussquerschnitt, maximum |
2 x 1,5 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
Mechanische Daten - Abmessungen
| Länge |
46 mm |
| Breite |
10 mm |
| Tiefe |
51 mm |
Umgebungsbedingungen
| Schutzart der Klemmen bzw. Anschlüsse |
IP20 |
| Umgebungstemperatur |
-25 ... +80 °C |
Zustandsanzeige
| Hinweis (LED-Zustandsanzeige) |
Versorgungsspannung UB: 24 VAC/DC |
Lieferumfang
| Hinweis (Lieferumfang, Anzahl und Art) |

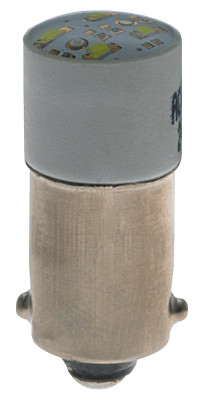

Leuchtmittel müssen optional bezogen werden |
Sprachfilter
Datenblatt
UL-Zertifikat
Download der aktuellen Version von Adobe Reader

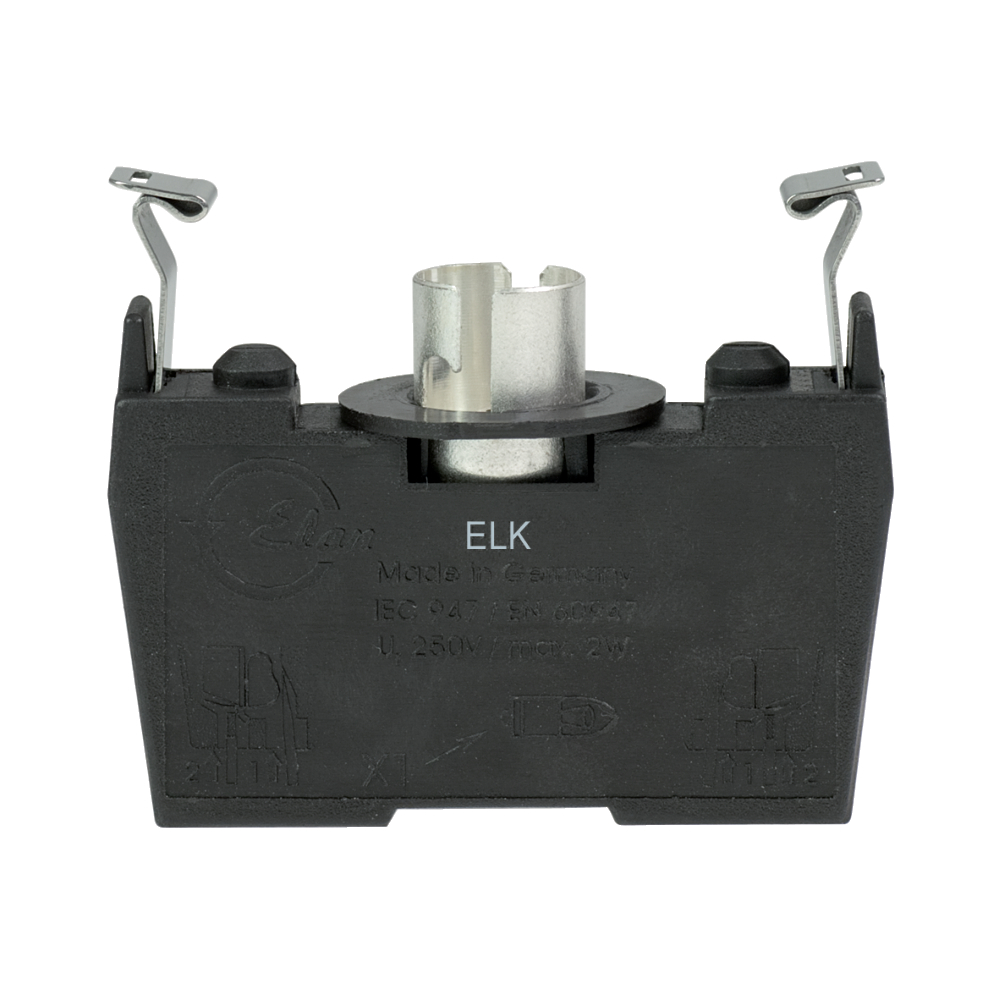

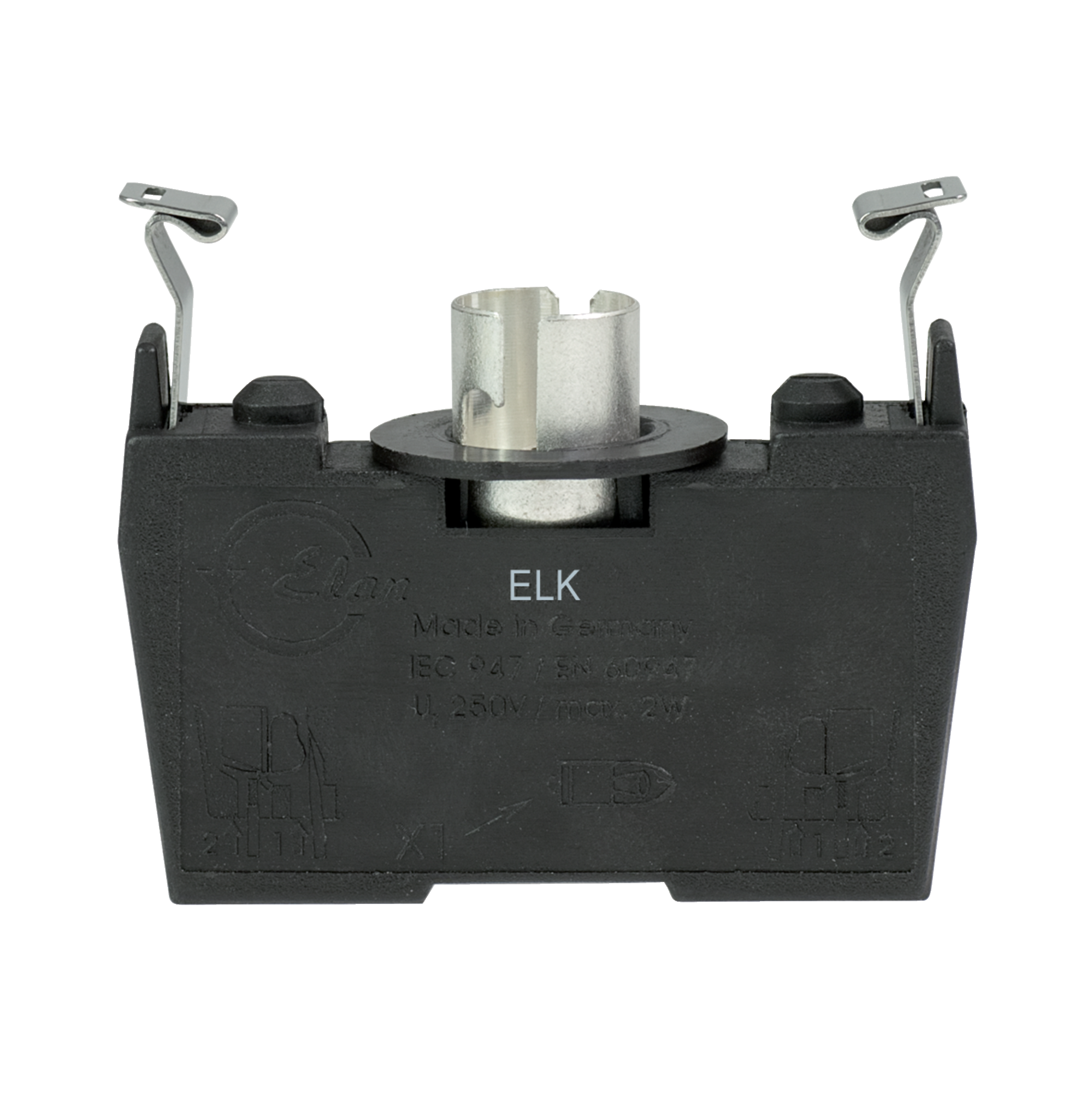

Produktbild (Katalogeinzelphoto )
